Случай ESP32 NUT Server Bridge

Источник:

www.printables.com

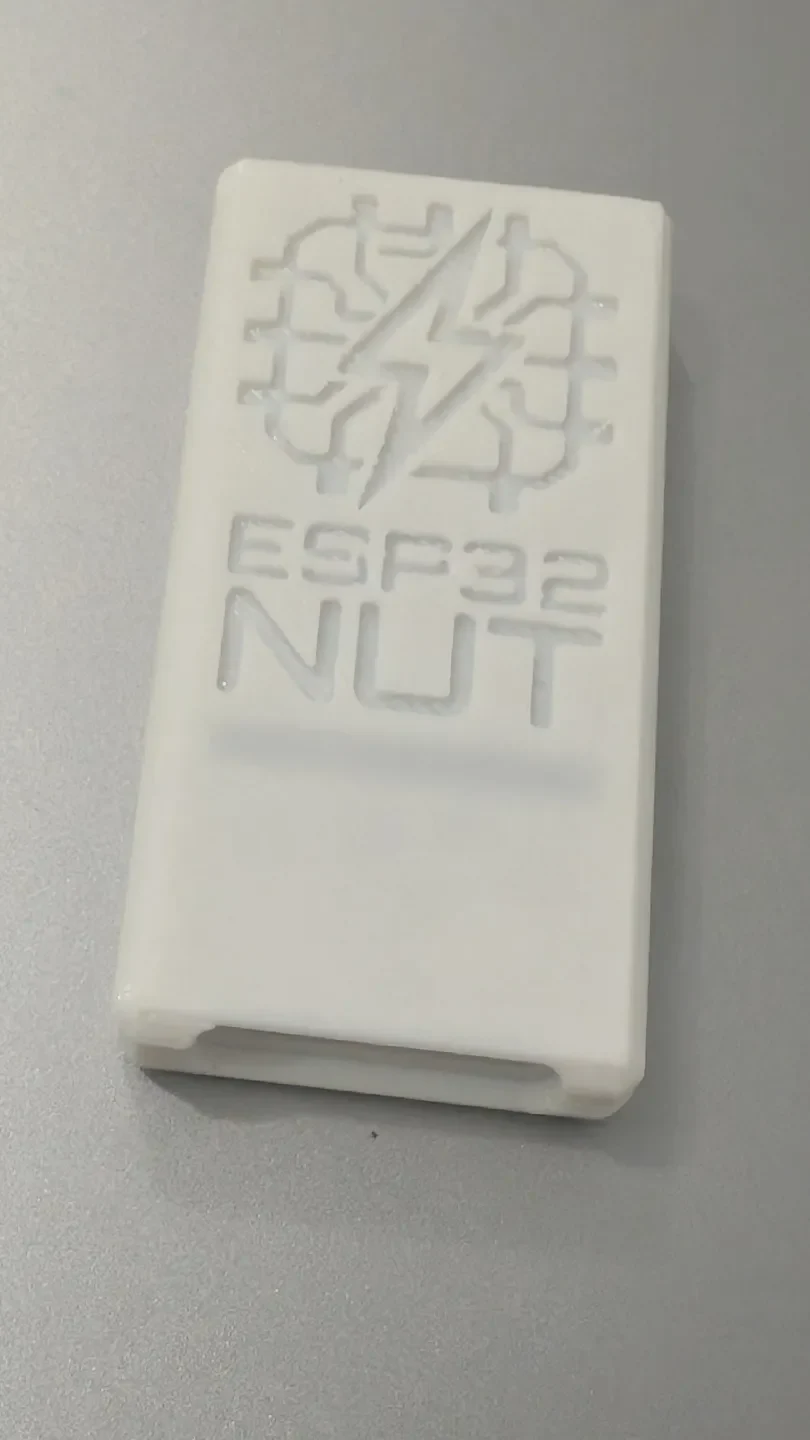

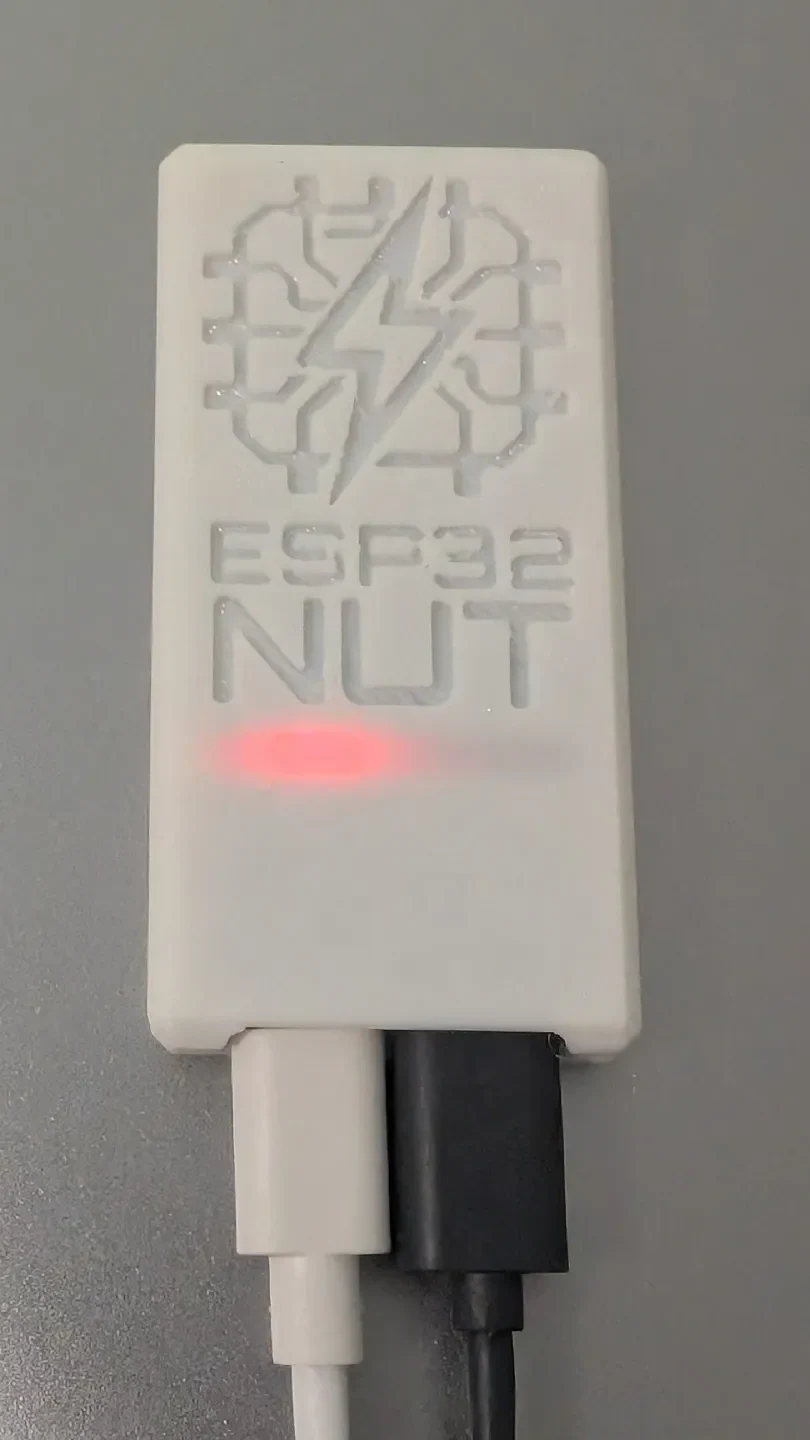

Эта 3D-модель представляет собой защитный корпус/корпус, предназначенный для размещения платы разработки ESP32-S3, специально разработанной для проекта серверного моста ESP32 NUT с открытым исходным кодом.

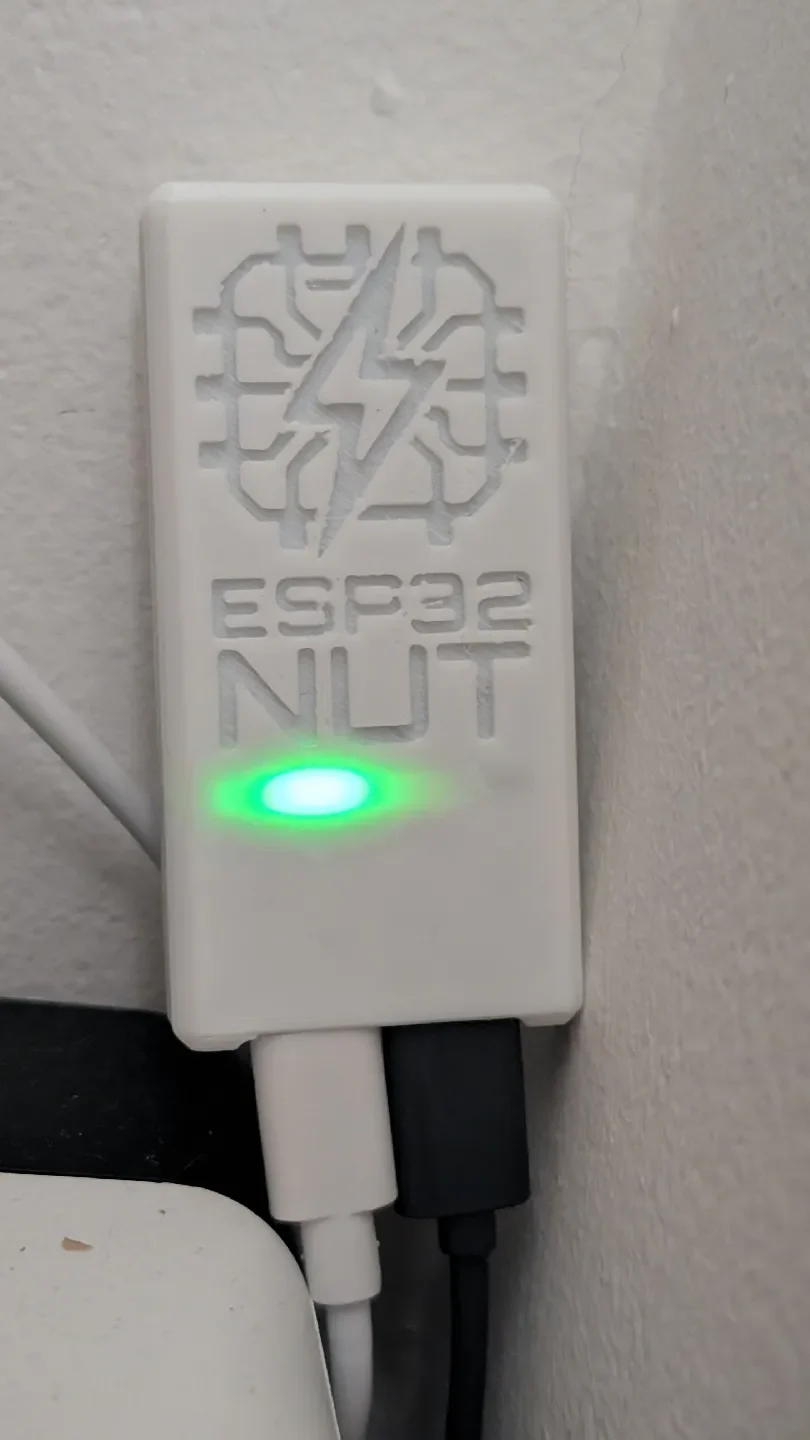

Прошивка проекта превращает ESP32-S3 в автономный сервер NUT (Network UPS Tools) через Wi-Fi. Это позволяет вам подключить источник бесперебойного питания (ИБП) через USB напрямую к ESP32 и предоставить его данные вашей локальной сети, устраняя необходимость в постоянно включенном Raspberry Pi или ПК. Он идеально подходит для интеграции вашего ИБП с Home Assistant, TrueNAS, Synology или любым другим клиентом NUT.

Особенности конструкции

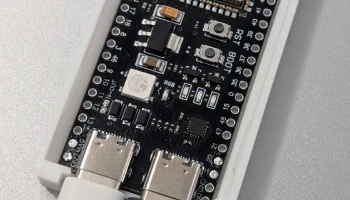

— Специально для ESP32-S3: разработан для стандартных плат разработчика ESP32-S3 с двумя портами USB-C.

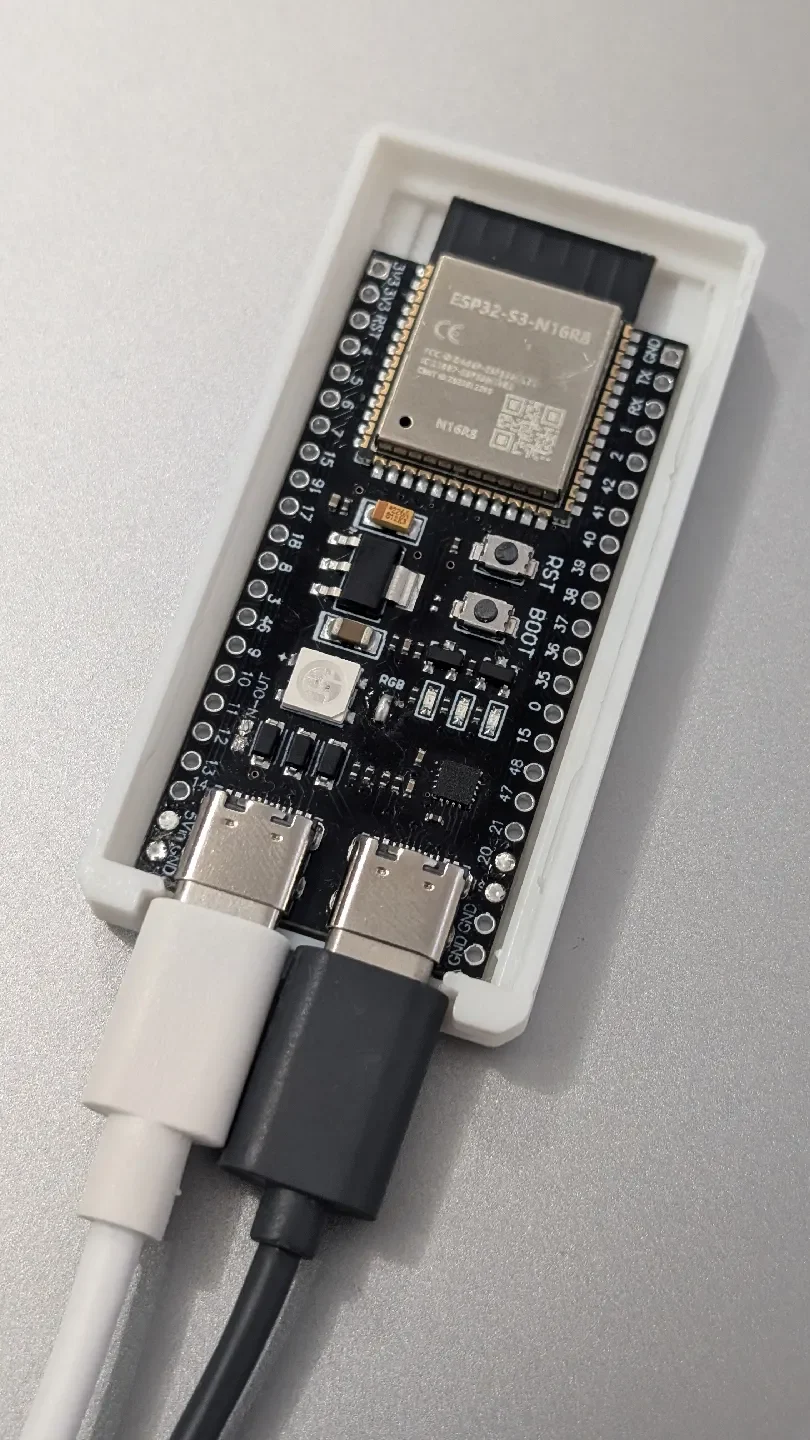

— Легкий доступ: идеально совмещенные вырезы для подключения питания к порту UART/COM и кабеля передачи данных OTG (к ИБП) к порту USB.

— Сборка: Корпус фиксируется с помощью защелкивающегося механизма.

Рекомендуемые настройки печати

— Материал: PETG (настоятельно рекомендуется, чтобы плата лучше выдерживала постоянное умеренное нагревание), PLA или ABS.

— Высота слоя: 0,2 мм.

— Заполнение: 15-20 %

— Поддержка: не требуется.

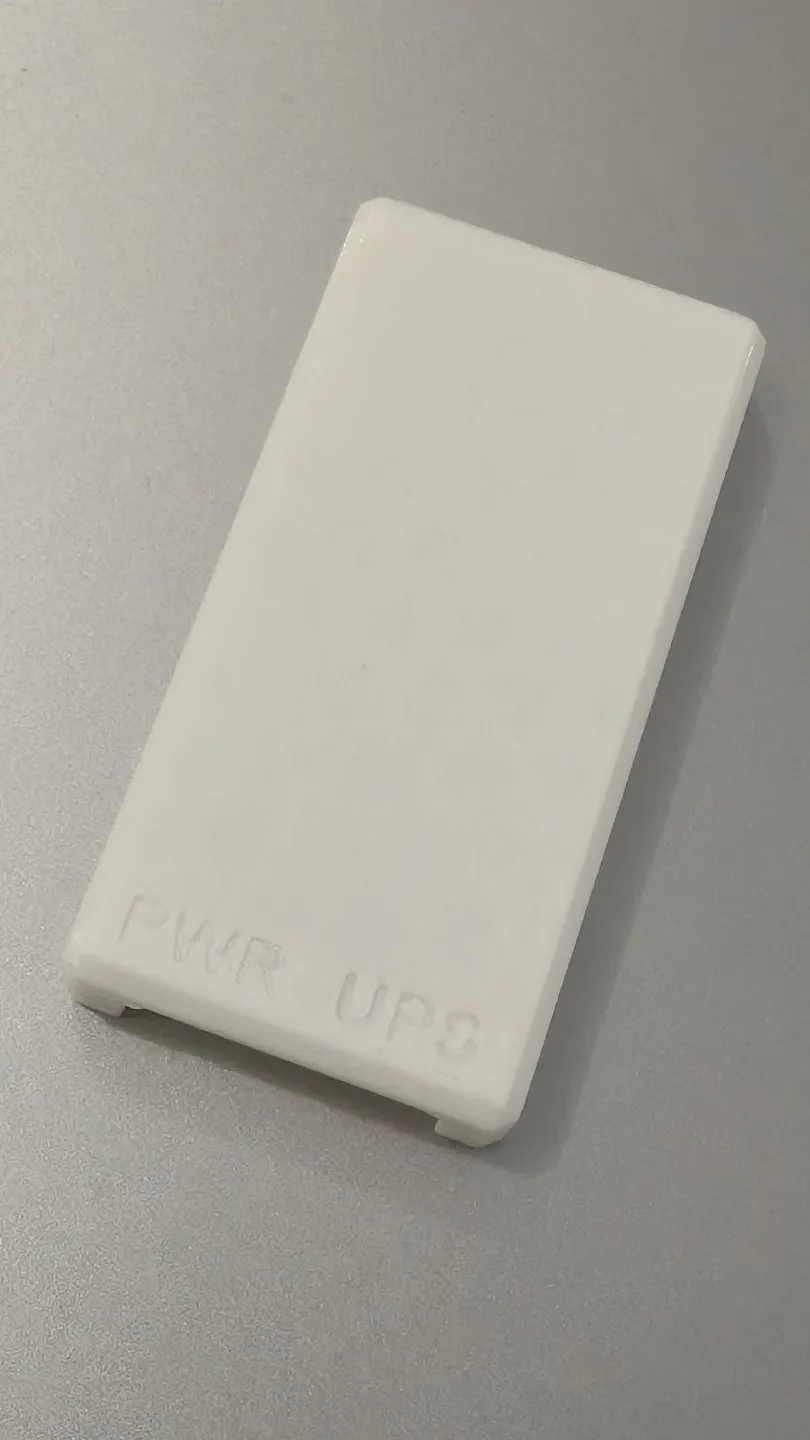

— Ориентация: напечатайте плоское основание на рабочей пластине и переверните крышку.

Полезные ссылки

— Инструкции по прошивке и перепрошивке: GitHub — ESP32 NUT Server Bridge
