Гаечный блок Openbuilds с защитой от люфта - версия для ...

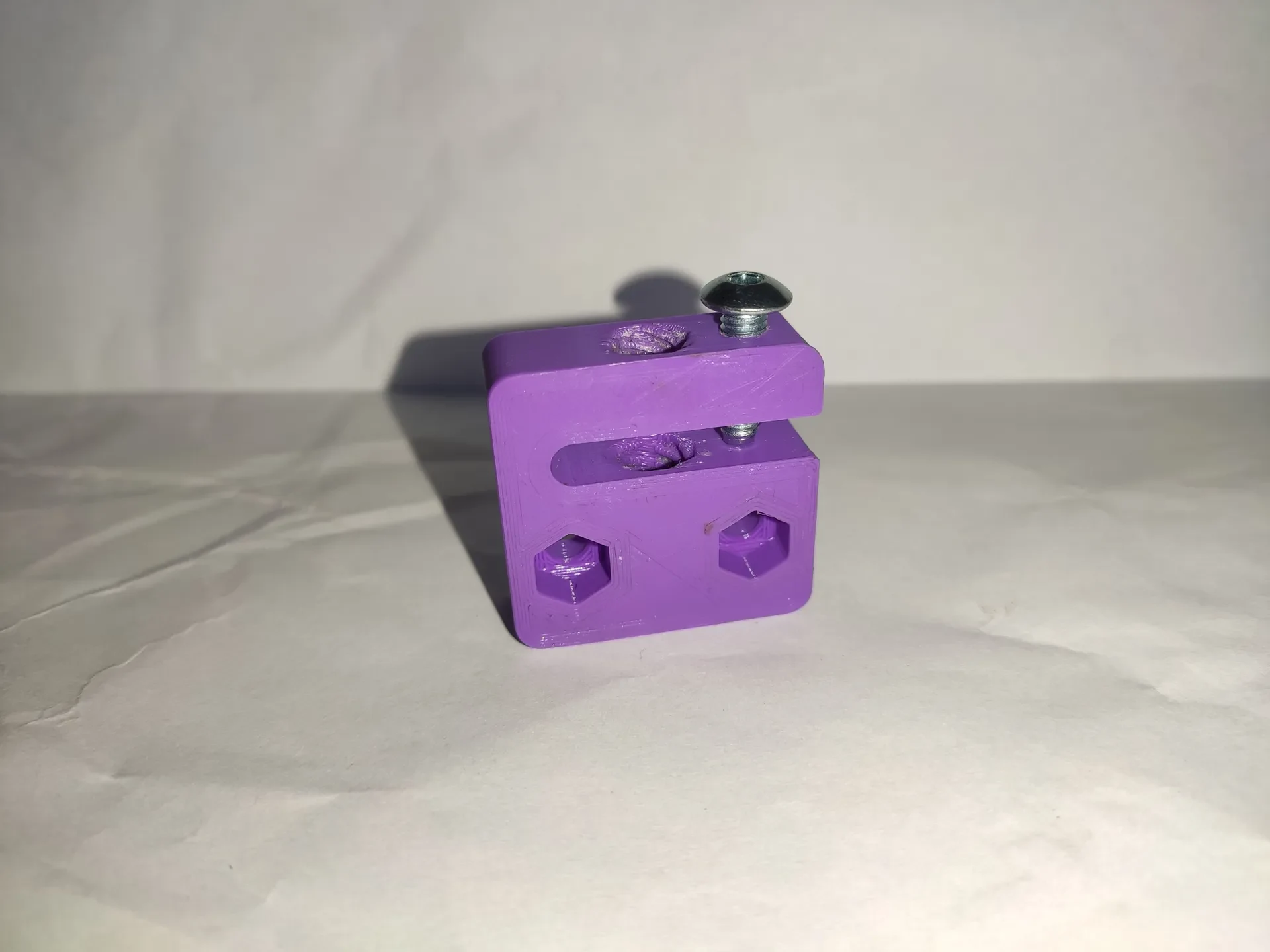

Это версия для печати блока гаек Openbuilds с защитой от люфта TR8 — openbuildspartstore.com/anti-backlash-nut-block-for-8mm-metric-acme-lead-screw/

Как использовать:

монтируем туда, куда нужно

ослабьте все винты

вставьте ходовой винт в резьбовое отверстие TR8x8x2

медленно и очень осторожно затягивайте регулировочный винт М5 до тех пор, пока не исчезнет весь люфт. Ходовой винт по-прежнему должен вращаться очень легко, поэтому, если этого не происходит, немного ослабьте винт.

теперь вы можете затянуть два других винта

Источник исходной модели: openbuilds.com/projectresources/anti-backlash-nut-block-step.153/

Распечатать инструкции

Сопло 0,4 мм
Высота слоя 0,2 мм
5 периметров
5 сплошных слоев сверху и снизу
поддержка выключена

Материал: что-то твердое, с низким коэффициентом трения и медленным износом. PLA работает нормально, ABS должно быть чуть хуже. Идеальным материалом, вероятно, был бы Делрин.

После печати, прежде чем вставлять винты, вставьте ходовой винт и попробуйте несколько раз повернуть его вперед и назад. Это должно значительно ослабить посадку. Добавление небольшого количества смазки в отверстие также помогает.

В отверстии регулировочного винта необходимо нарезать резьбу M5.
