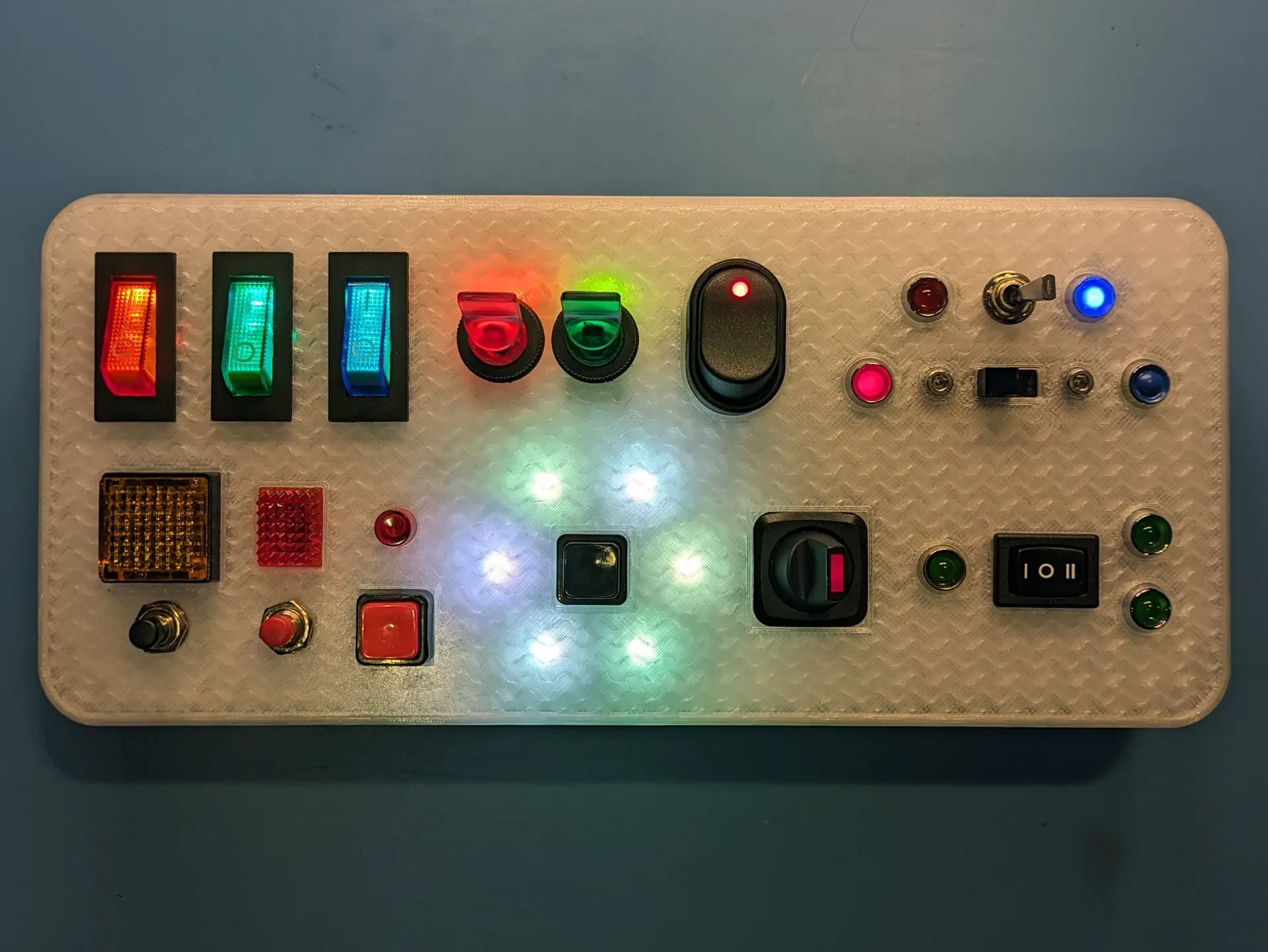

Доска с кнопками и выключателями

В соответствии с просьбой, вот очень грубый пакет данных для создания доски объявлений ниже:

«Переносная доска объявлений BOM.pdf» вместе с прикрепленными изображениями должна быть достаточна для начала работы. Но следует отметить несколько вещей:

После установки модуля DCDC обязательно установите выходное напряжение 12 В.

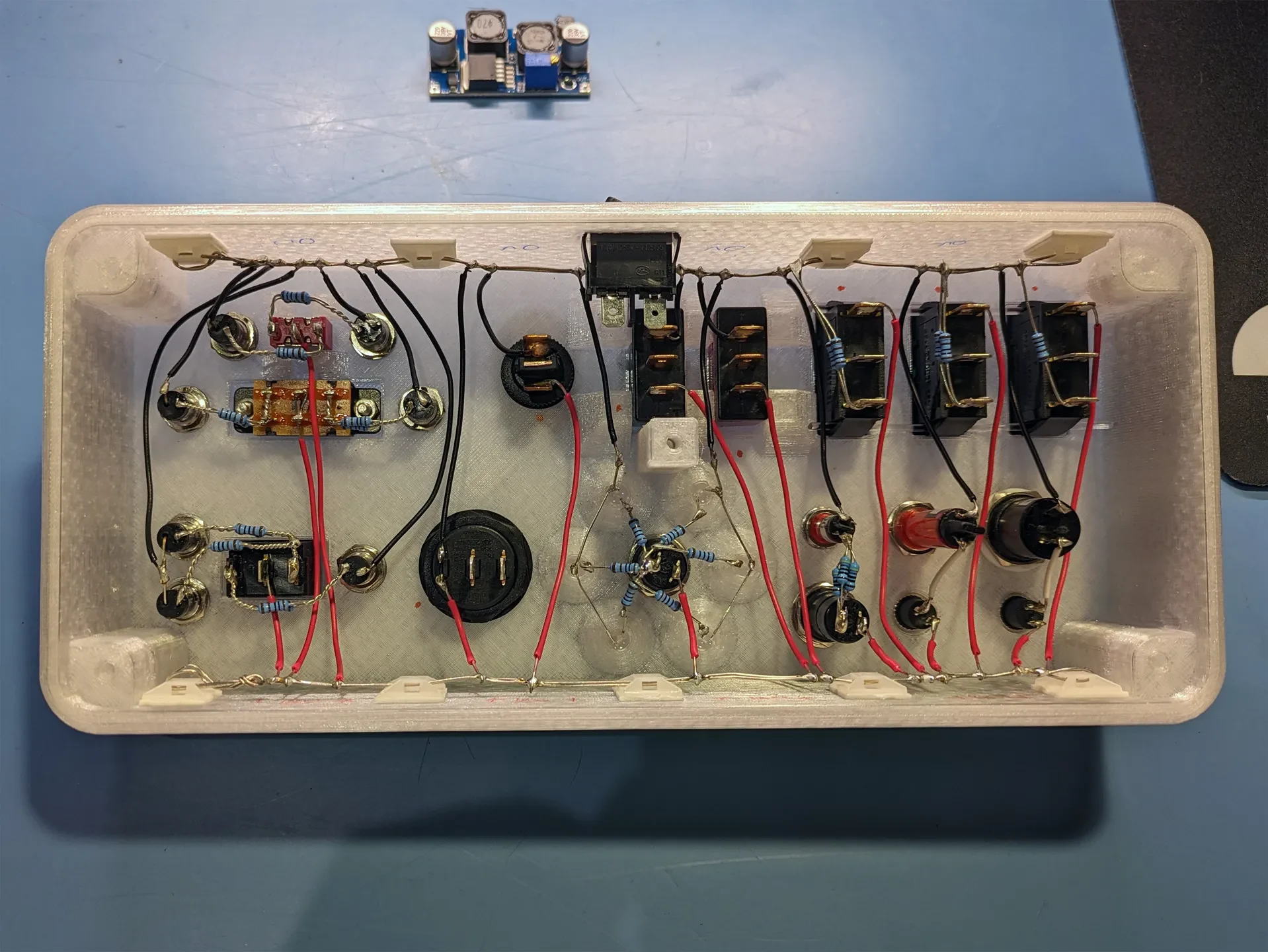

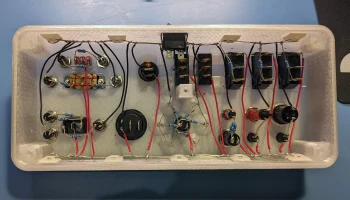

Устройство представляет собой смесь лампочек/ламп и светодиодов. Лампы рассчитаны на напряжение 12 В, но для большинства светодиодов потребуется токоограничивающий резистор (см. столбец «RES» в «BOM.pdf портативной платы»).
Аккумулятор LiFePO4 (Turnigy 9210000039) НЕ ИМЕЕТ внутреннего BMS… Я обнаружил это на собственном горьком опыте, когда напряжение элемента было разряжено намного ниже безопасных пределов. Поэтому для устройства требуется установка внешнего аккумулятора, чтобы защитить батарею от чрезмерного разряда.
Вы можете и��пользовать любую другую аккумуляторную батарею, просто убедитесь, что напряжение батареи <36 В, если вы хотите, чтобы DCDC сохранял волшебный дым ;^)
