Дисковый шутер на 8 выстрелов

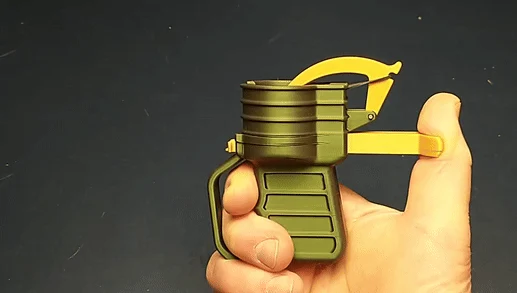

Disc Shooter от Uhltimate — это невероятно крутая инженерная разработка. Он использует пружинистую вилку, чтобы запустить диск вперед. Диск начинается в центре изогнутых зубцов вилки, и когда вы нажимаете на спусковой крючок, вилка втягивается назад вокруг диска, проталкивая его через пружинящие зубцы и запуская вперед. На исходной странице модели есть подробная информация о том, как она работает.

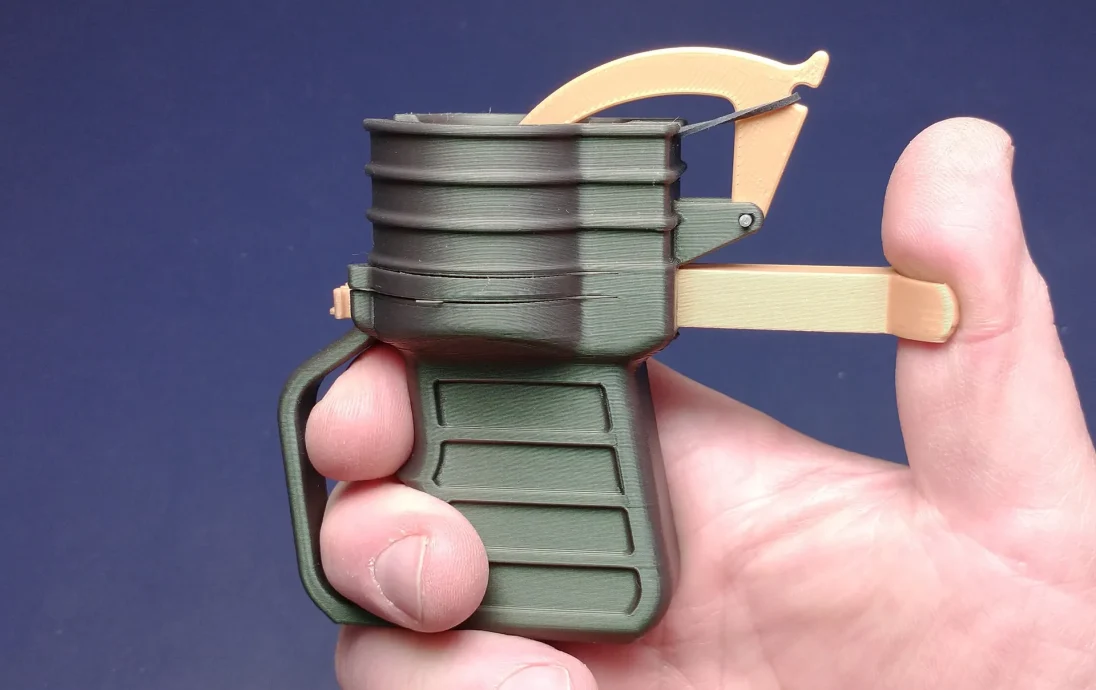

Эргономика: Однако од��им из недостатков оригинала является то, что для запуска диска требуется небольшое усилие на спусковой крючок, и нажимать на спусковой крючок может быть немного неудобно. Таким образом, вместо того, чтобы тянуть вилку назад вокруг диска с помощью спускового крючка указательным пальцем, эта конструкция толкает диск вперед через вилку с помощью спускового крючка, приводимого в действие большим пальцем сзади, что гораздо проще сделать. В результате получился странный дизайн, но его удобно держать и использовать.

Производительность: После завершения проектирования первое, что я заметил, довольно неожиданно, это то, что диски летали заметно быстрее и дальше, чем оригинал. Анализируя видео обеих версий, выяснилось, что в конструкции Uhltimate скорость диска составляла 20 м/с, а в моей — 28 м/с — увеличение на 40%. Я также измерил дальность полета для своего до 15 метров.

Я думаю, что самый важный фактор может заклю��аться в разной динамике двух версий. В оригинале, когда диск ускоряется вперед, сила реакции воздействует на подвижную вилку, имеющую относительно небольшую массу. Таким образом, некоторый процент энергии уходит на ускорение вилки назад. Однако в моей конструкции вилка жестко прикреплена к корпусу стрелка (и вашей руке), который относительно массивен, и, следовательно, при отдаче теряется очень мало энергии. (Это вопрос сохранения импульса/энергии.)

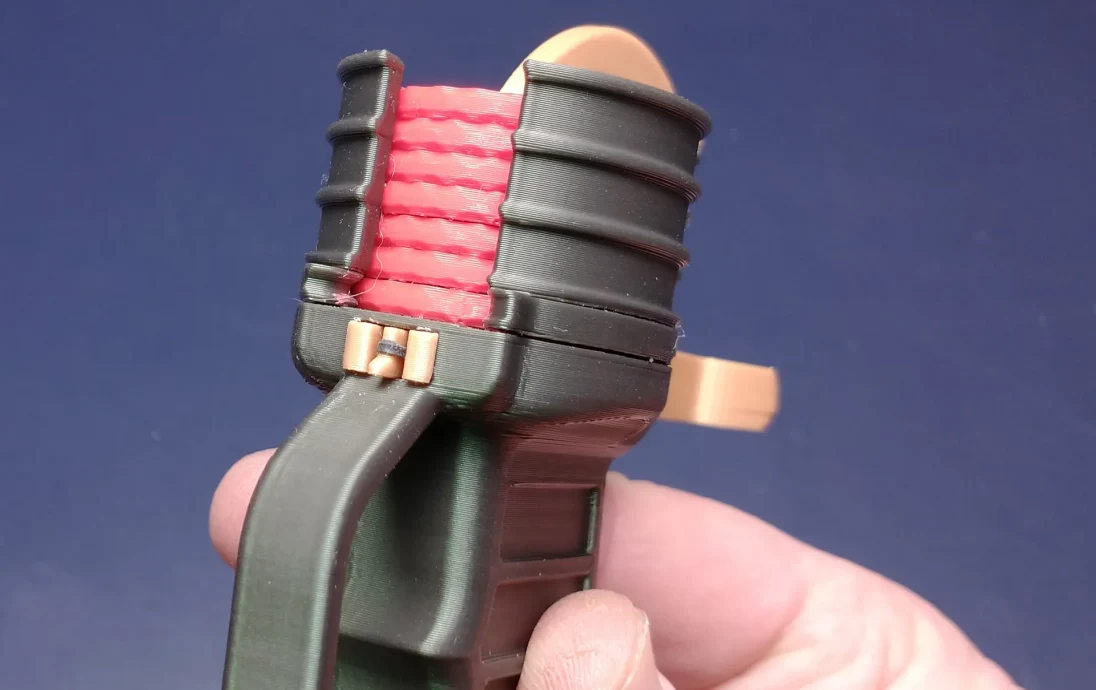

Другой фактор, о котором я могу подумать, заключается в том, что в оригинальной конструкции во время фазы ускорения на диск прижимается целая стопка других дисков, создавая небольшое сопротивление. В моей конструкции диск в основном выходит из стрелка на этапе ускорения, что позволяет ему беспрепятственно запускаться.

Эстетика: Ну, оригинал выглядит как какое-то ретро-научно-фантас��ическое оружие, тогда как мой выглядит как водонапорная башня с ручкой. Я пытался подражать некоторым дизайнерским решениям Uhltimate, но, без сомнения, оригинал выглядит круче.

Обновление: после более детального изучения дисковых шутеров я хотел отдать должное гораздо более раннему дизайну от davedelay на Thingiverse, который намного ближе к этому дизайну. Пожалуйста, оставьте комментарий, если вы знаете еще более раннюю версию.

Печать

Все детали должны быть напечатаны PLA. На самом деле я бы порекомендовал Tough PLA (также называемый PLA+ или PLA pro), поскольку вероятность поломки вилки после длительного использования будет меньше. Я использовал слои толщиной 0,2 мм. Пружинная вилка фактически встает между ручкой и бункером для дисков. Пружинящие слои вилки (от 57 мм до 61 мм) должны быть напечатаны с 6 ��иниями по периметру, чтобы гарантировать, что вилка печатается прочно. Вы можете напечатать всю модель с 6 периметрами, но вы можете сэкономить время и нить, установив модификатор диапазона высот в PrusaSlicer только для этого диапазона. Наконец, тело должно быть напечатано с полями. Никакие опоры не нужны.

Сборка

После печати зубцы вилки будут слегка приклеены к слоям н��д и под вилкой. Возможно, вам удастся просто нажать на кончики зубцов, чтобы высвободить их, но вы также можете воткнуть лезвие бритвы или нож x-acto в зазоры на кончиках, чтобы высвободить их.

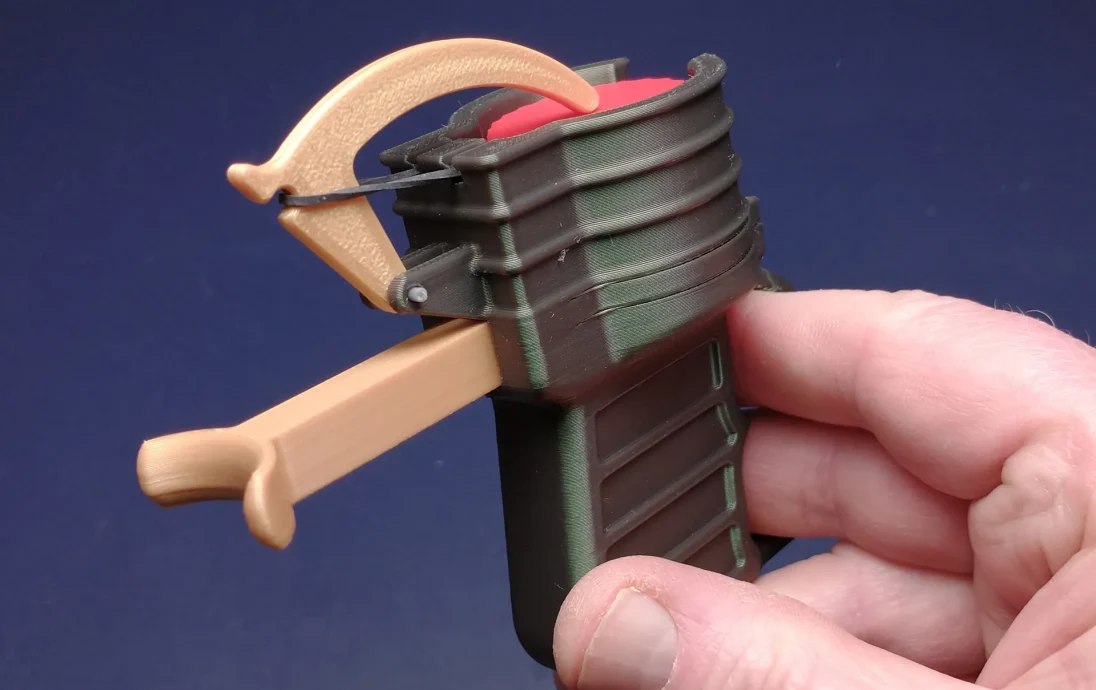

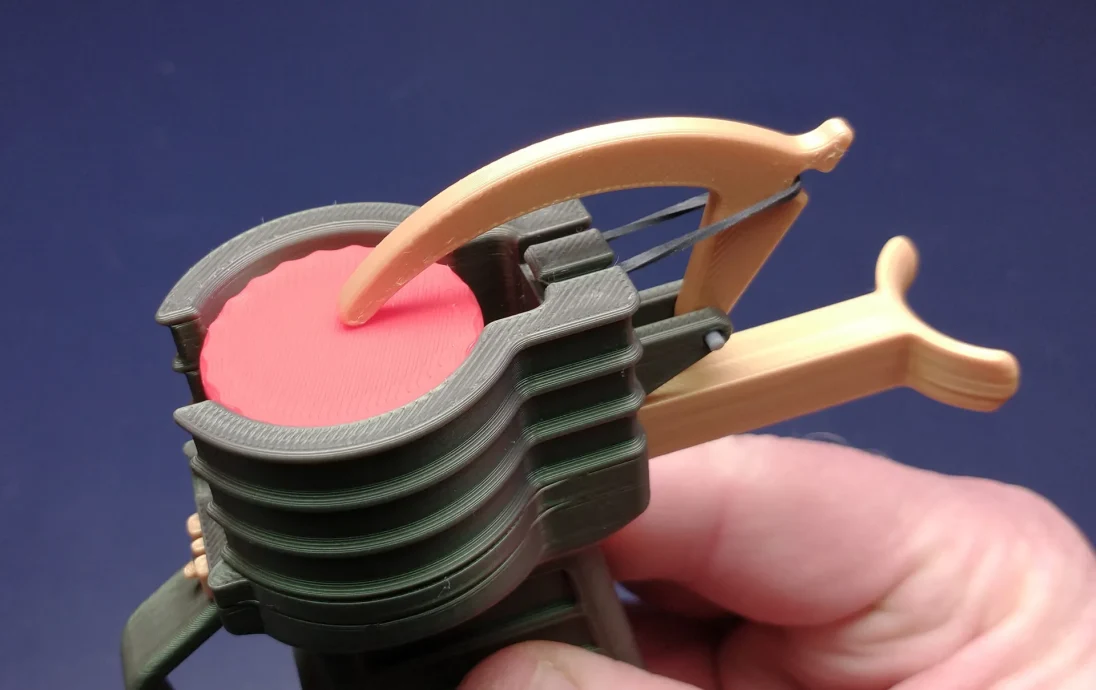

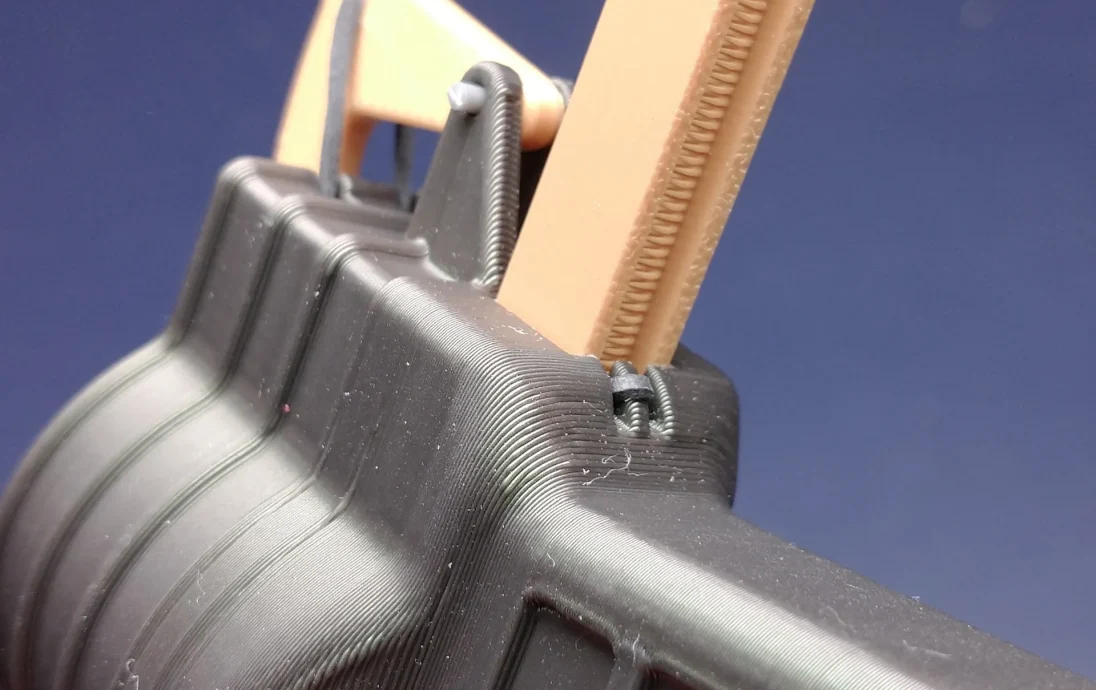

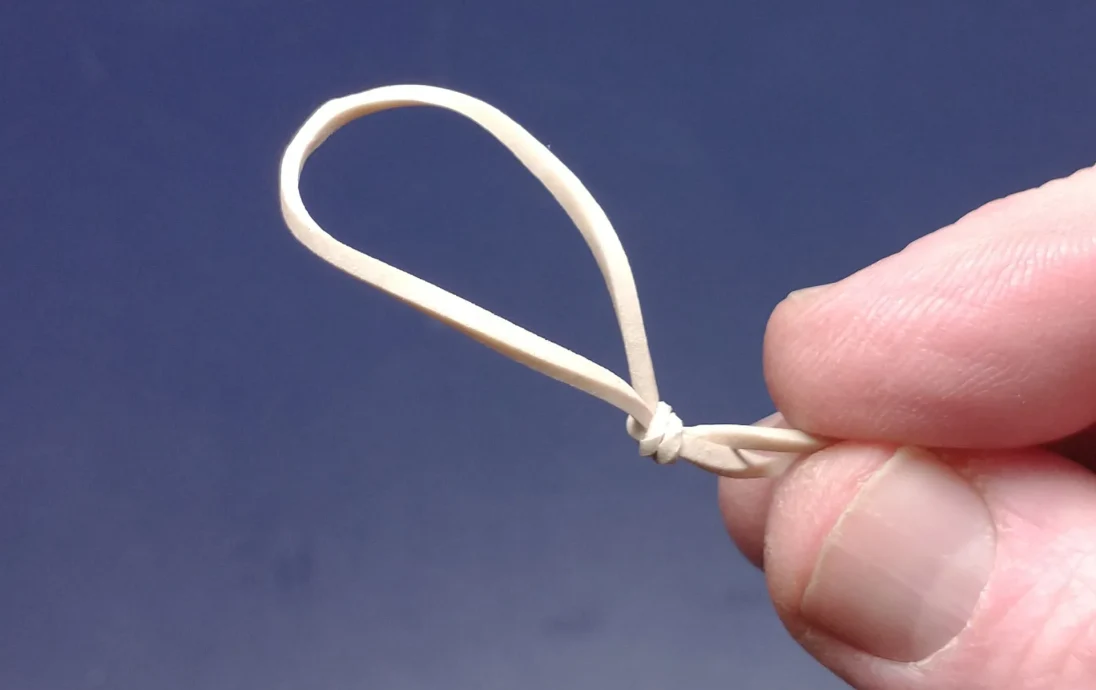

Чтобы собрать рычаг, как показано на восьмом изображении, вам понадобится короткий кусок нити, который можно использовать в качестве шарнирного штифта. Он должен слегка надавить на место. Вам также пон��добится короткая (~ 25 мм) и тонкая (1,5 мм) резиновая лента, чтобы протянуть ее через заднюю часть бункера и в выемку на задней части рычага. Если у вас нет очень короткой резинки, можно завязать узел подлиннее и отрезать его, как показано на последнем фото.

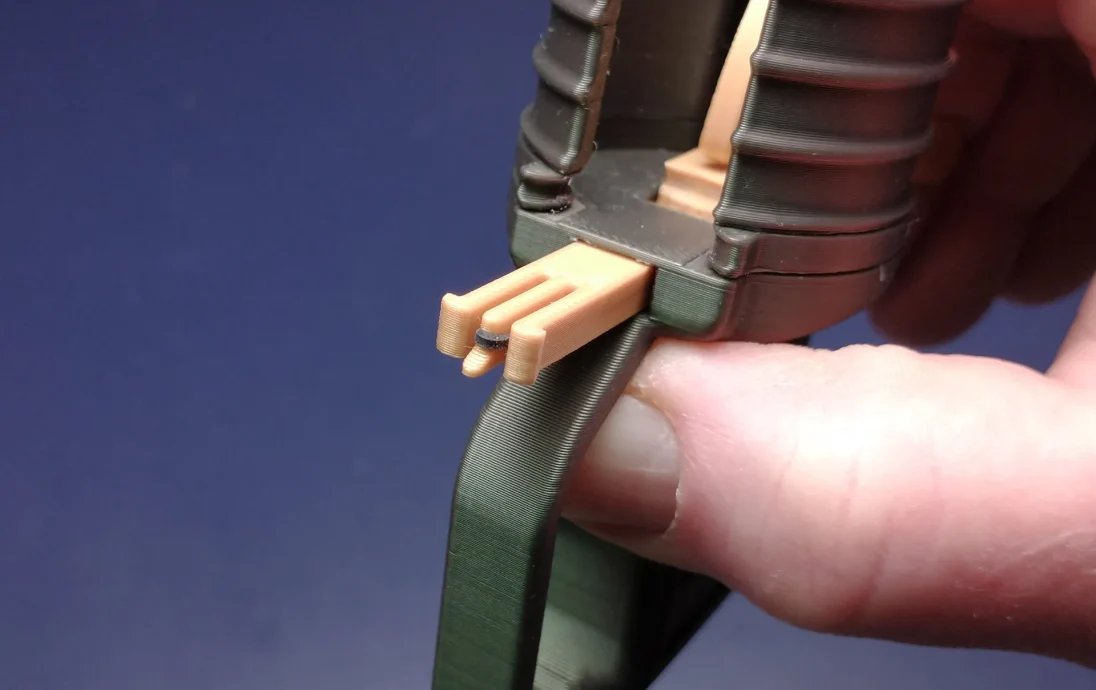

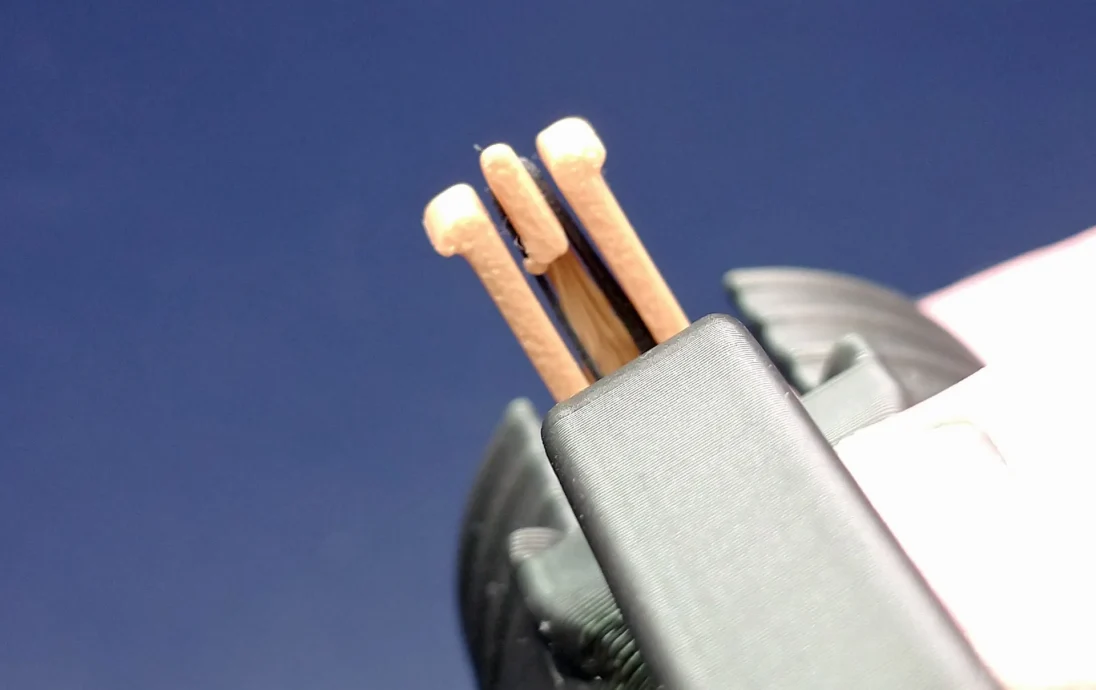

Чтобы собрать поршень, наденьте еще одну короткую резиновую ленту на кончик поршня и натяните ее на зазор на нижней стороне. (См. 9-е и 10-е изображения.) Начните вставлять поршень в ба.
