Полуночные солнечные часы

Лучшая игра света — это солнце. Зимой в Великобритании его не так много. Это комнатные полуночные солнечные часы. Идеальное декоративное освещение или спальные часы для тех ночей, в середине которых вы просыпаетесь, и напоминание о летних временах (требуется воображение, но… в конце концов, это солнечные часы :) )

Солнечные часы управляются ESP8266 и работают от двух батареек 18650. Он получает точное время через NTP и зажигает соответствующие светодиоды (WS2812b), отбрасывающие тень, указывающую час.

Распечатать инструкции
Часы

Создание и принцип работы можно увидеть на видео:

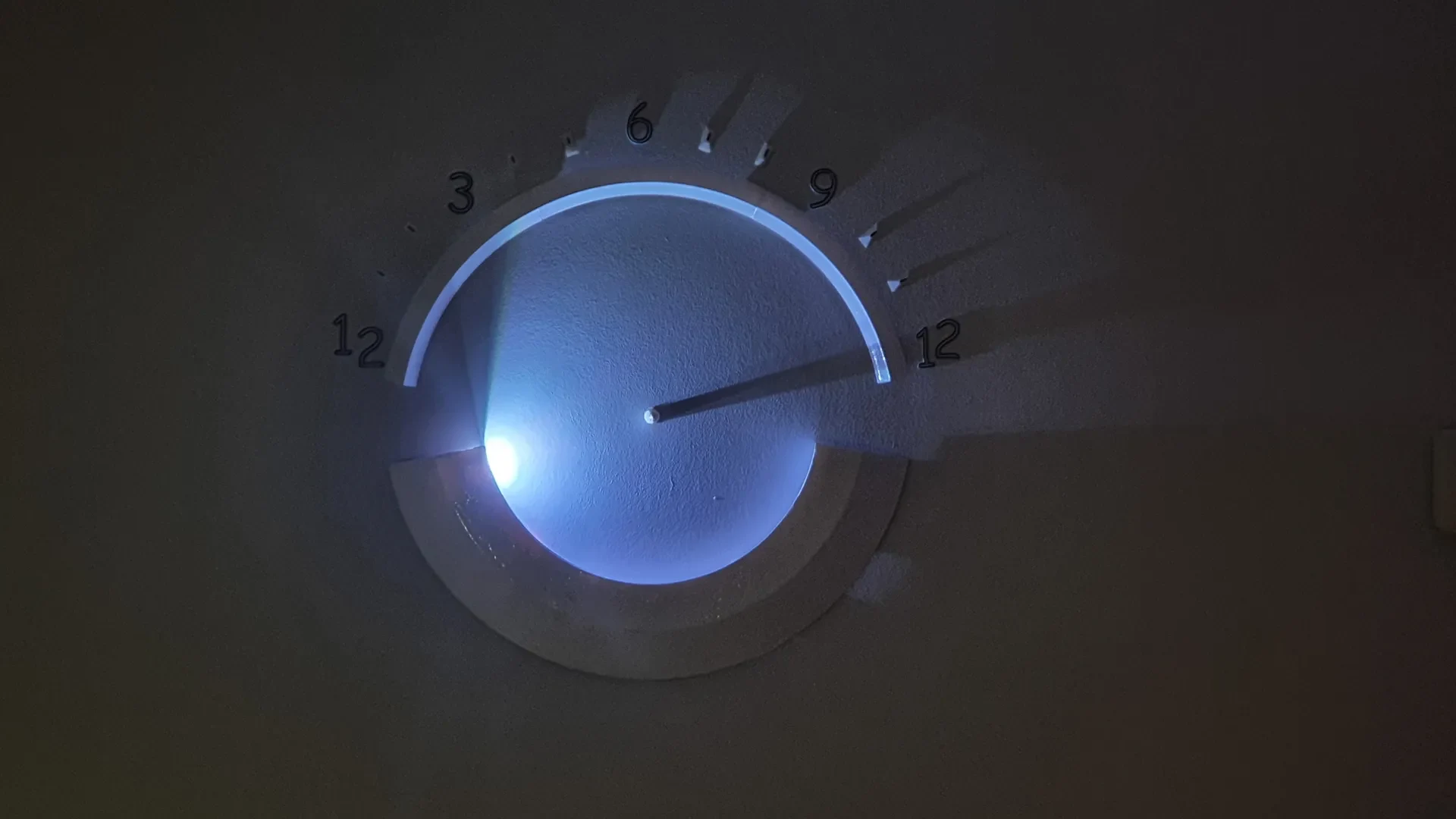

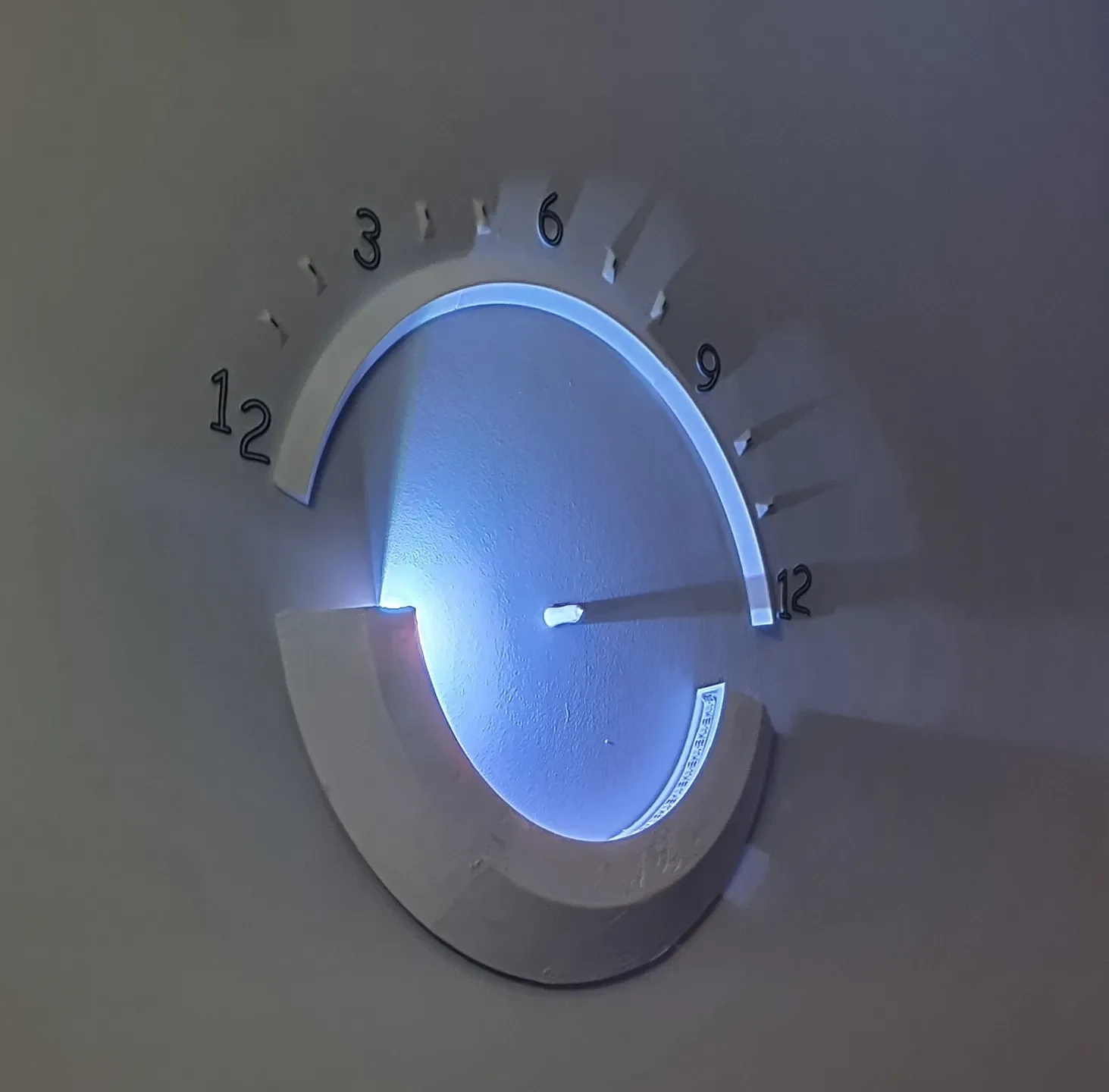

Он гордо висит над нашей кроватью, на видео кажется очень ярким, но на самом деле он вполне подходит для того, чтобы не мешать сну, и идеально подходит для того, чтобы дать нам представление о том, в какое время те ночи, когда дети просыпаются посреди них...

Необходимые материалы:
ESP8266 — NodeMCU v3
LM2596 SMD — понижающий преобразователь
2 х 18650 — батарейки
WS2812b — Светодиодная лента NeoPixel
Резисторы:
560 кОм
220 Ом
Нить
Провода
Клей СА (суперклей)
Наполнитель кузова под пластик (бампер) — опционально
… немного терпения
Инструменты
Паяльник
Полуприличный 3D-принтер
Печать
Жилье

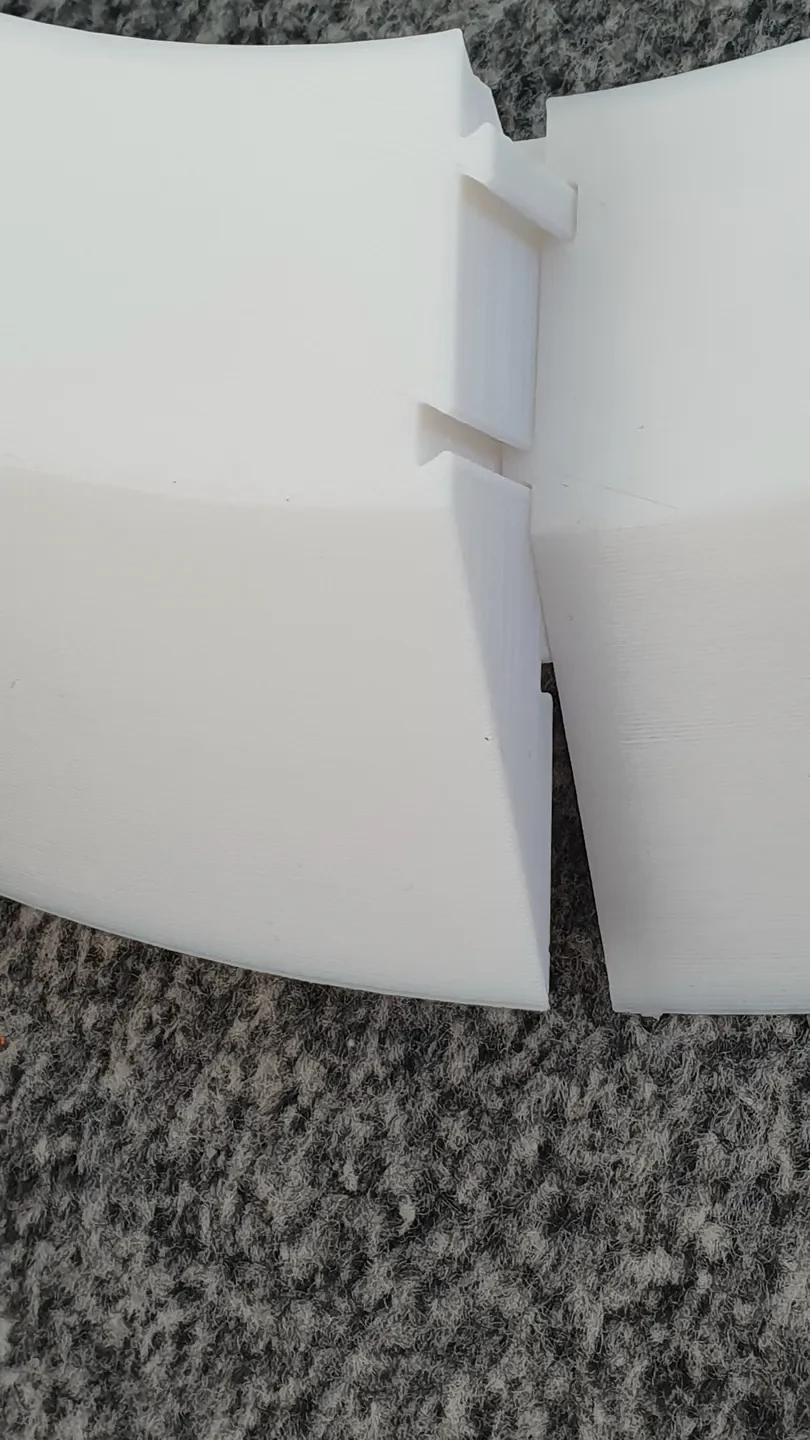

Я напечатал все детали белым PLA, заполнение 20%. Все с соплом 0,4 и высотой слоя 0,24, поскольку я все равно заполнял линии печати (как объяснено позже). Я использовал цилиндры-модификаторы по углам частей корпуса, чтобы добавить «поля» и предотвратить их подъем. Не используйте настройку края слайсера, так как вам нужны защелки, в которых соединяются части корпуса, достаточно чистые.

Числа

Для удобства печати я создал числа как единое целое. Я их вообще объединил тонкой плоскостью 0,0001 мм, следовательно не будет печатать. Я включил все числа, но, на мой взгляд, их было слишком много, поэтому я поставил маленькие галочки для чисел между 12,3,6,9 и 12.

Вы можете спросить, почему два 12? Очень хороший вопрос и спасибо, что спросили так красноречиво. Есть две 12, которые также могут показать 11:55, но как только вы дойдете до 2-й 12, теневая стрелка вернется к 1-й.

Что касается самих цифр, то здесь 3 периметра, 2 нижних слоя и нет заполнения. Периметры закрашены маркером в черный цвет (легкий, без заполнения).

Другое

Кроме этого, есть гномон — штука, отбрасывающая тень.

Вам также необходимо распечатать дугу, на которую падает тень, это сделает ее видимой даже в более ярких условиях. Как и в случае с корпусом основной части, вам понадобятся 3 его части и сшейте их вместе.

Сборка
Жилье

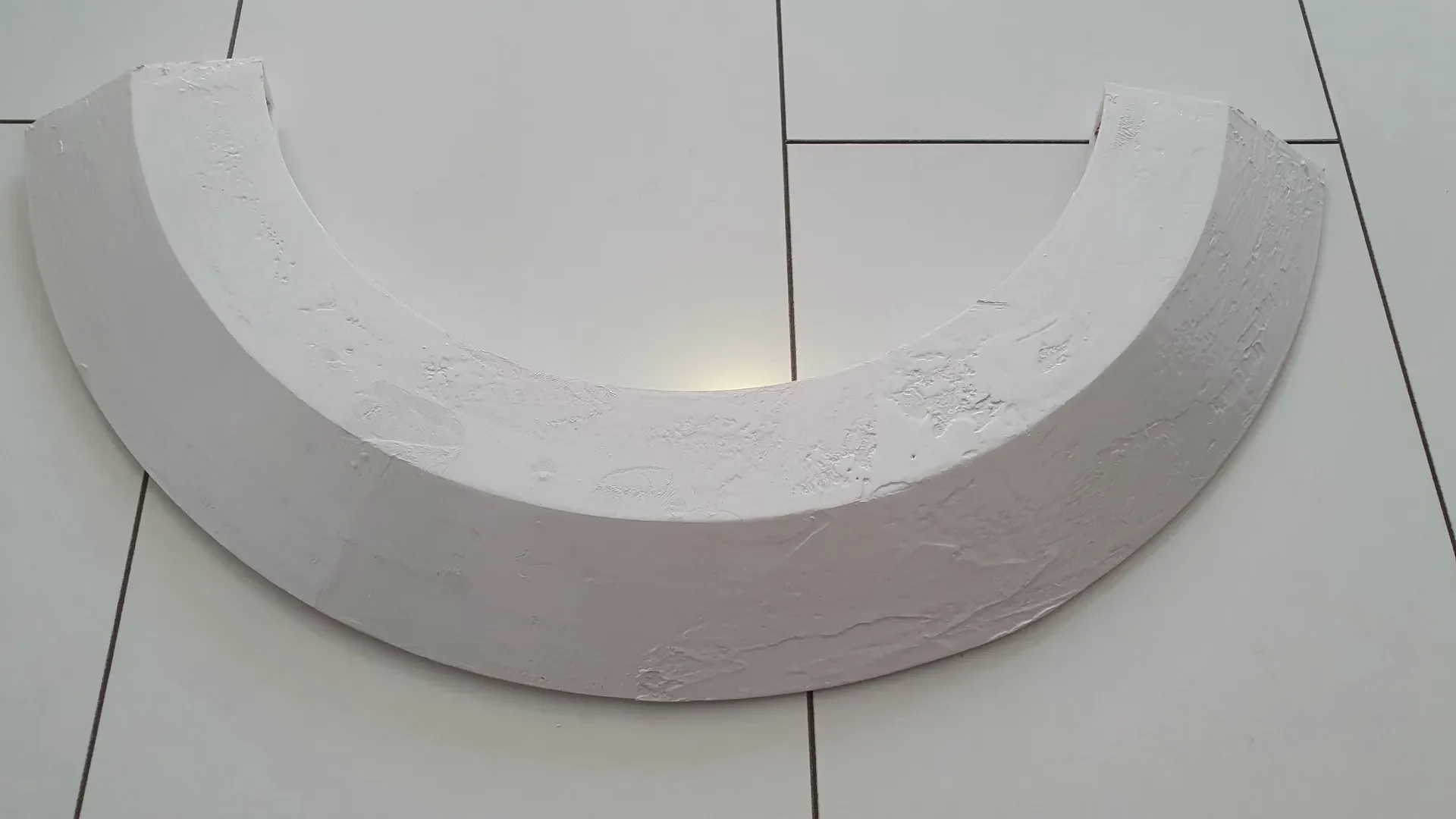

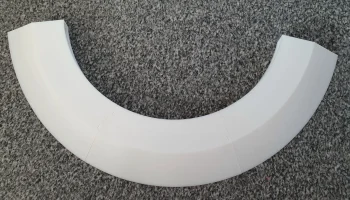

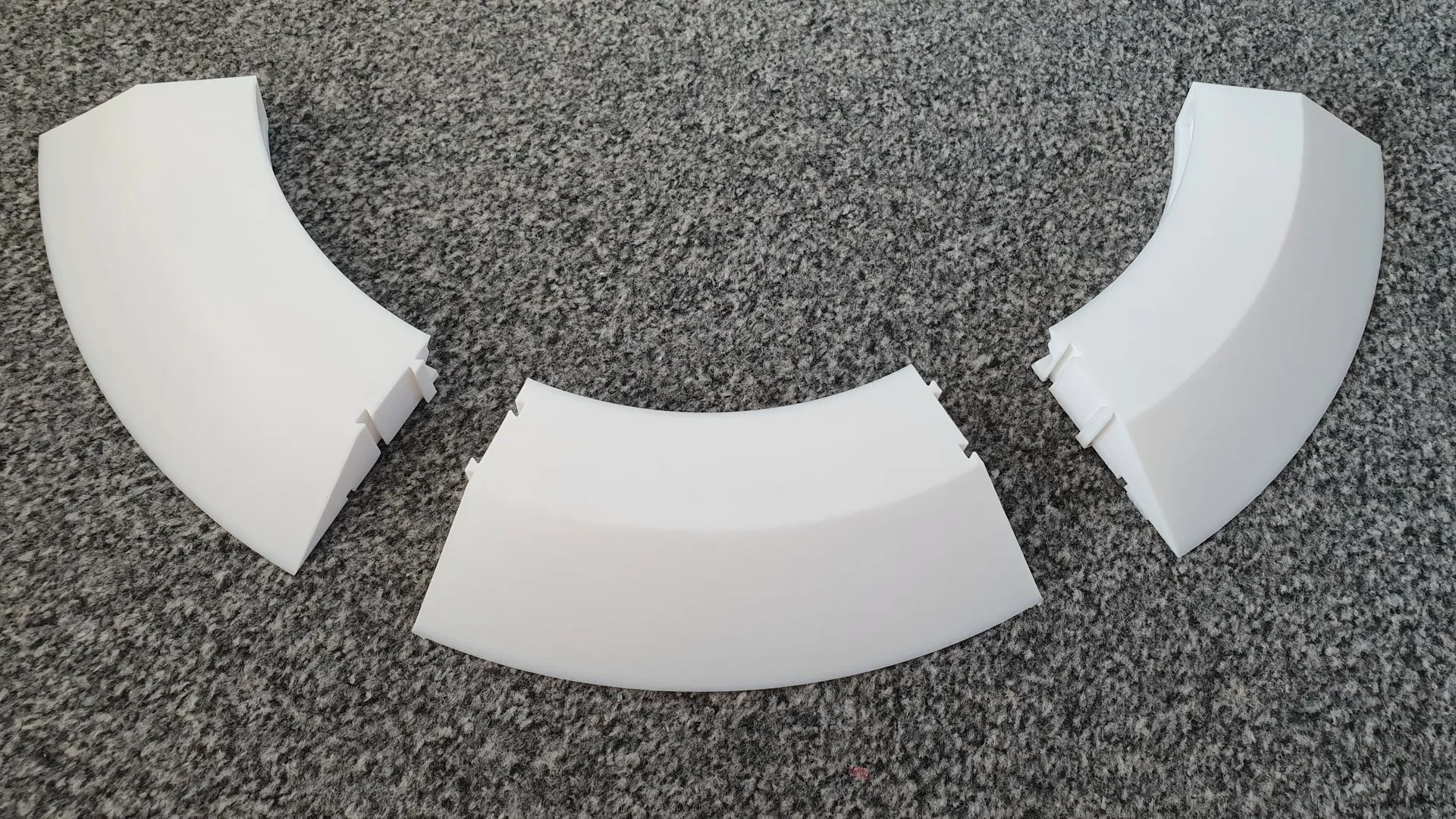

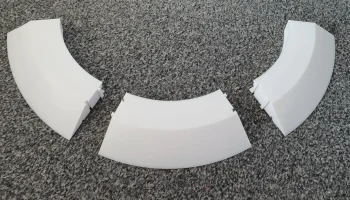

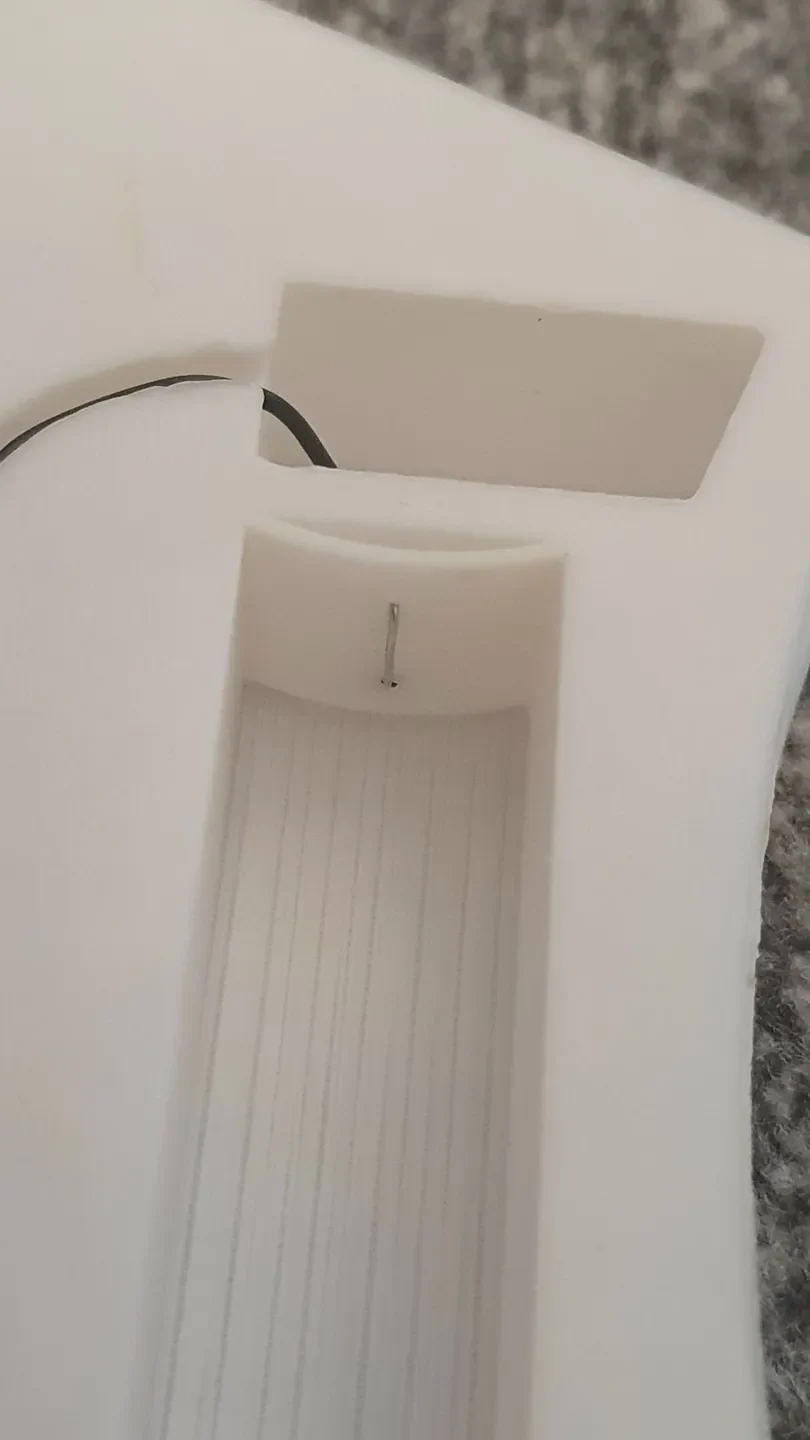

Соберите 3 части корпуса вместе. Используйте немного суперклея, чтобы обеспечить их фиксацию. Нам нужен был «каменный» вид, поэтому мы покрыли всю деталь наполнителем бампера, чтобы придать ей правильную текстуру. Затем всю деталь покрасили в белый цвет. Эти шаги не являются обязательными, но благодаря им деталь выглядит как единое целое. он выглядит настолько хорошо, что даже не скажешь, что это напечатано на 3D-принтере. Вы можете увидеть текстуру при хорошем освещении на одной из фотографий на полу.

Электроника

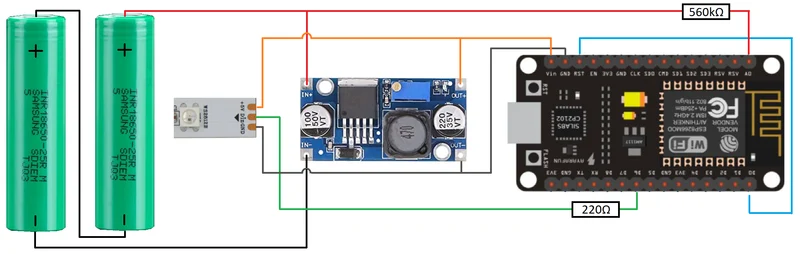

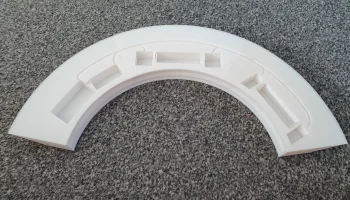

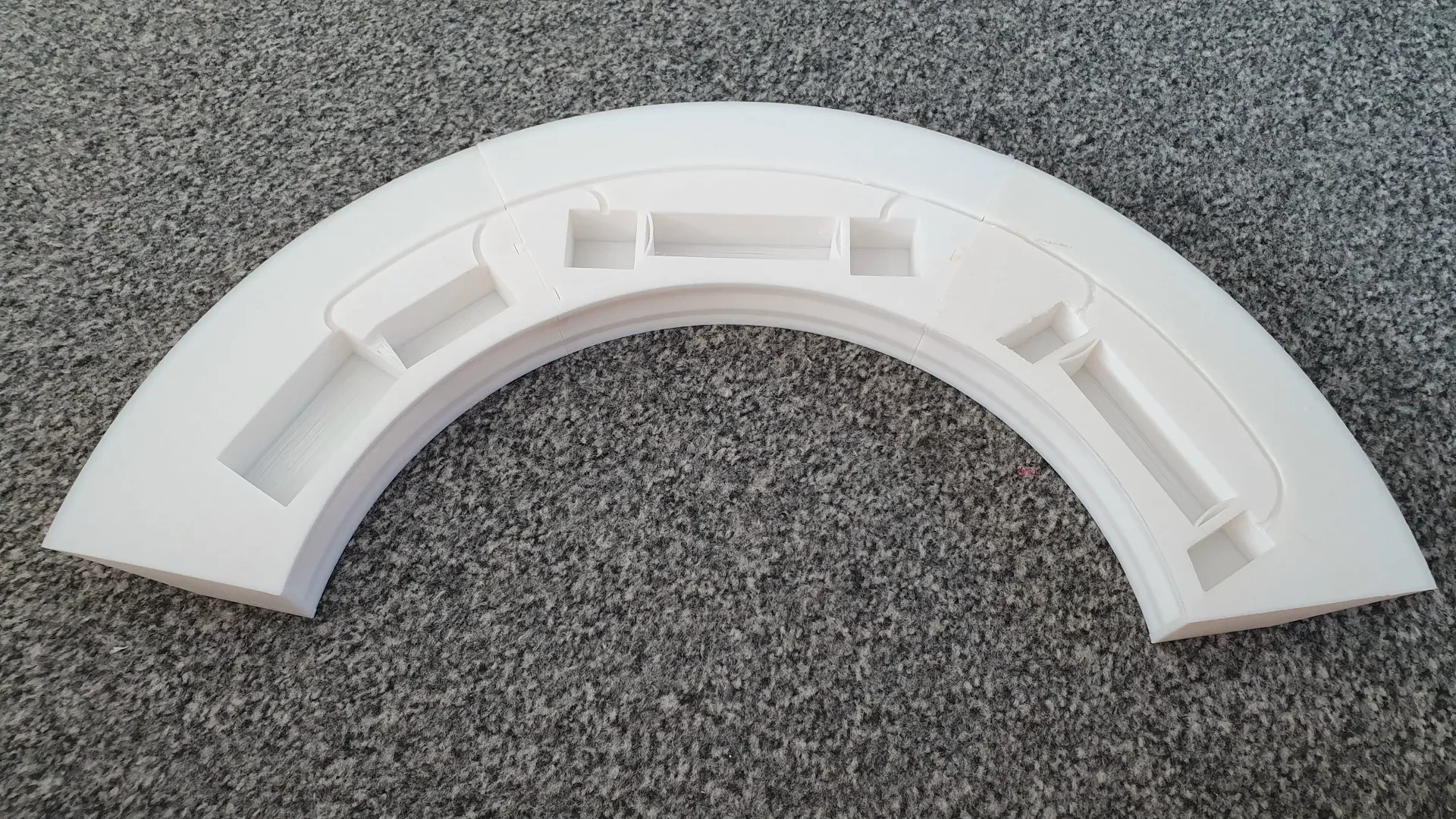

Соедините все детали, как показано на схематическом рисунке. Гнезда для батарей имеют дугу шириной 2 (@ 0,4 мм), которая служит пружиной. У него есть 2 отверстия для продевания провода со сплошным сердечником в качестве клеммы. (см. картинку). Стабилизатор напряжения и NodeMCU плотно помещаются в остальные слоты, прикреплять их не пришлось

Мощность

Схема питается от 2 аккумуляторов 18650. Вместе они выдают напряжение 8,4 В при полном заряде, подключенном последовательно. Это слишком много для NeoPixel и NodeMcu, поскольку обоим требуется 5 В. Вы можете использовать линейный регулятор, однако он не самый эффективный и теряет много энергии из-за тепла. Учитывая, что часы питаются от батареи, я выбрал понижающий преобразователь LM2596, настроенный на 5 В.

Затем выход понижающего преобразователя подключается к Vin и земле NodeMCU, а также к клеммам питания полосы WS2812.

Сброс

ESP8266 имеет внутренние часы (RTC), которые работают, когда микрофон
