Модульные диспенсеры для банок - 5 размеров

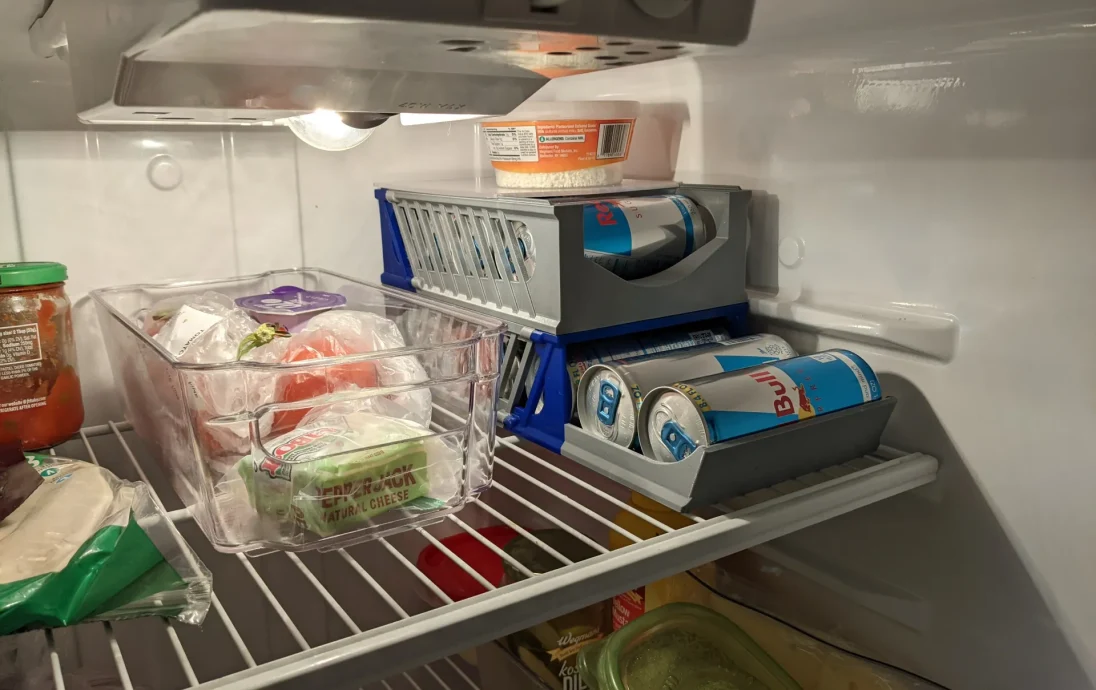

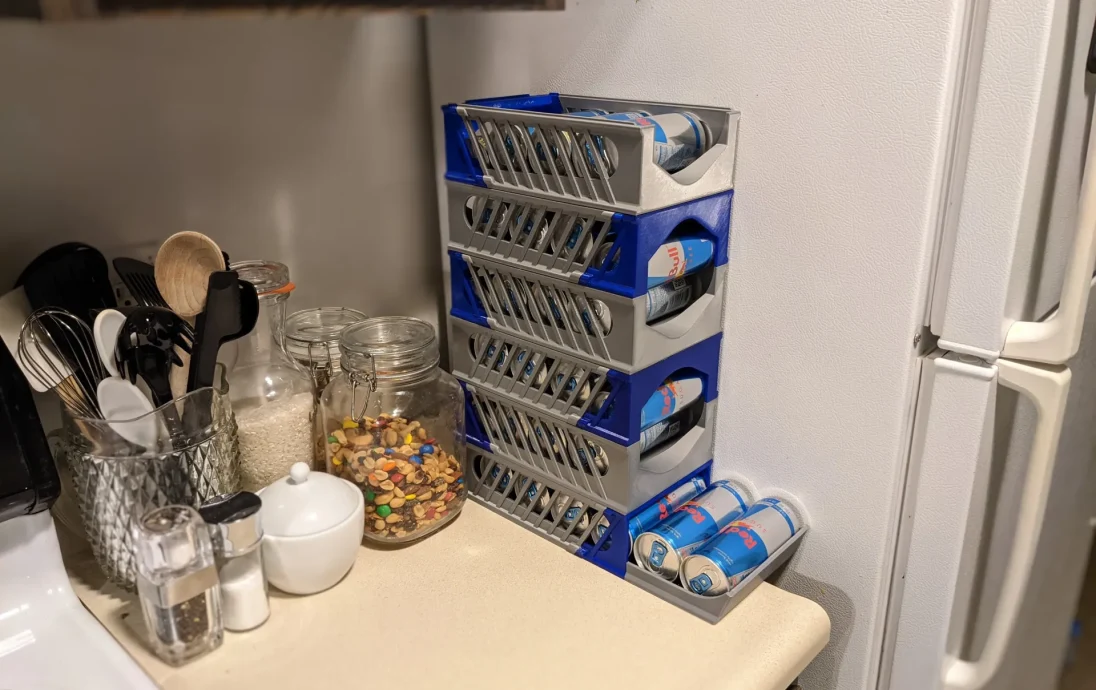

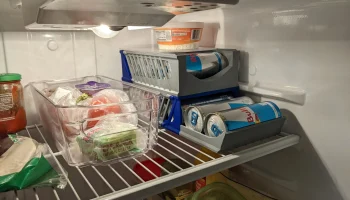

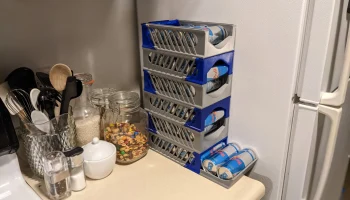

Диспенсер для банок для напитков, изготовленный из прочных штабелируемых модулей, вмещает любое количество напитка, которое вы хотите иметь под рукой. Либо в холодильнике, либо где-то еще. Я хотел это из-за своей зависимости от редбулла, но я использовал параметрический дизайн, чтобы легко создавать версии для других популярных размеров банок, и загрузил модели, включающие 5, по моему мнению, самых популярных размеров.

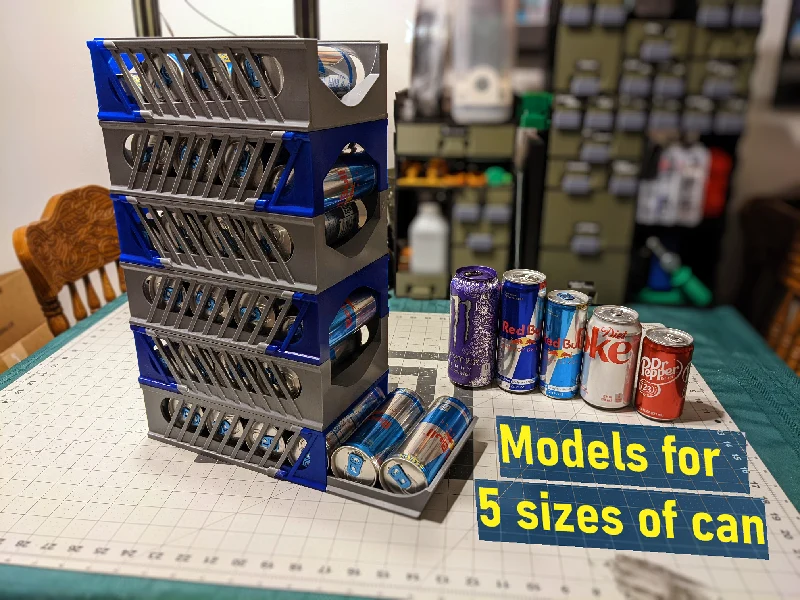

Размеры

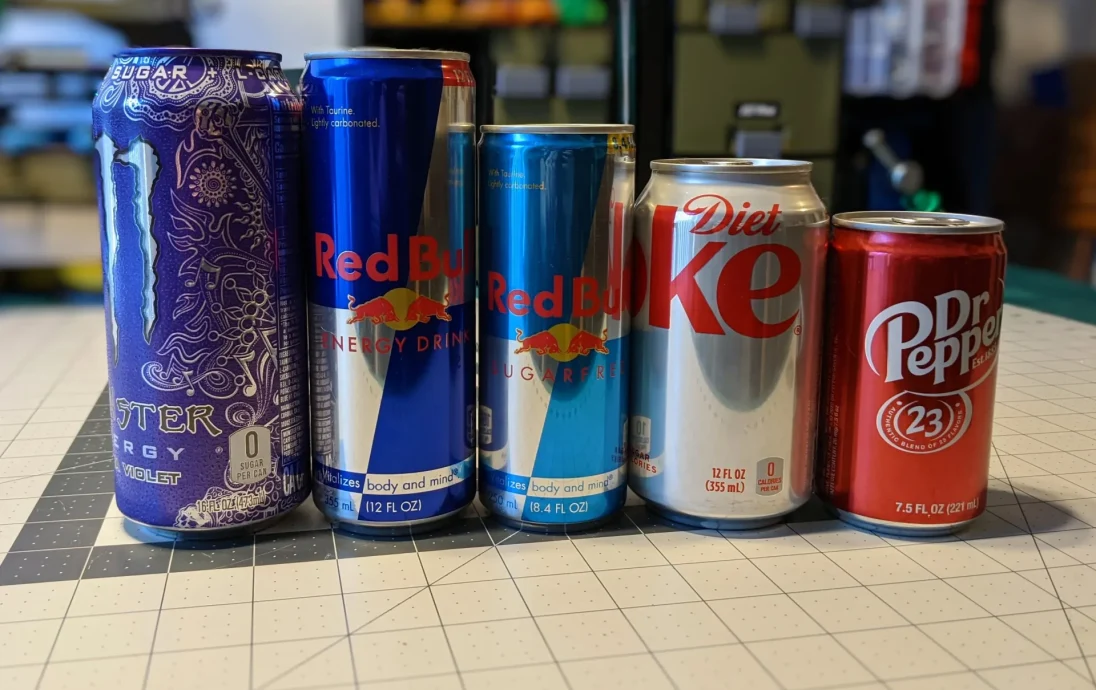

Существует 5 различных версий каждой модели, подходящих для 5 распространенных размеров банок для напитков.

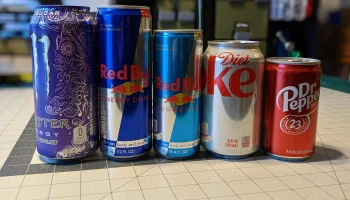

Размер Название Диаметр банки (прибл.) Высота банки (прибл.) Обычное использование
7,4 унции 58 мм 104 мм Мини-газированные напитки
RB 8,4 унции 54 мм 136 мм Классическая банка RedBull 8,4 унции
RB 12 унций 58 мм 158 мм Банки RedBull большего размера по 12 унций
12 унций 66 мм 123 мм Стандартные банки для газировки и пива
16 унций 66 мм 158 мм Monster, Rockstar и RedBull 16 унций
Примечания к размерам:
Диспенсеры для банок одинакового диаметра должны иметь одинаковую общую длину и высоту каждого слоя. Из банок одинаковой высоты получится дозатор одинаковой ширины.
Чтобы модели оставались достаточно маленькими, чтобы поместиться в объем сборки Ender-3, дозаторы для 7,4 унций, RB 8,4 унций и RB 12 унций вмещают 4 ба��ки на слой плюс 1,5-2 банки на язычке. Дозаторы на 12 унций и 16 унций вмещают 3,5 банки на слой плюс 1,5 банки на языке.
Печать и сборка
Линия
Я решил разрезать свою линию шириной 0,6 мм, хотя печатал с соплом 0,4. поэтому я мог получить стенку толщиной 1,2 мм всего с двумя линиями печати, что экономит некоторое время, когда вам нужна более толстая стена, и умень��ает количество добавленных «верхних» и «нижних» слоев, напечатанных во время свесов стойки.
Ориентация
Детали были разработаны для печати в вертикальном положении, чтобы свести к минимуму необходимость в опорах и создать максимально гладкую поверхность катания банок.
Можно распечатать части рампы, лежащие, но из-за небольшого угла рампы «эффект ступенек» проявляется довольно сильно.
На фото: предыдущий прототип, напечатанный лежа (справа), и текущая модель, напечатанная стоя. (слева)
При укладке печати банка может остановиться в нужном месте, где она не обязательно начнет катиться, когда банка перед ней будет удалена. Это случается не часто, но это необходимо учитывать при печати.
В любом случае, если произойдет затор любого характера, устранить его будет легко.
Наполнение и поддержка
Заполнение действительно необходимо только для создания ферменной конструкции с подвижной поверхностью банки. Его можно исключить из вертикальных стен, что сэкономит время и транспортировку.
Детали «Обратный конец» и «Настоящий конец» требуют небольшой поддержки, но они должны легко сниматься и представлять собой невидимую поверхность при штабелировании.
Капните несколько капель клея по вашему выбору в отверстия на боковой стороне рампы.
Используя отверстия, удерживающие клей, вставьте стойки торцевой части в отверстия пандуса.
Затем я перевернул их, чтобы клей мог затечь в пространства между стойками и стенками ямы, не вытекая.
Делая свой собственный дозатор, я не приклеивал часть «язычка» к «открытому концу», потому что вес дозатора уже удерживает его на месте, и на случай, если есть вероятность, что клей не удержится, если я подниму его под тяжестью банок. Выбор относительно приклеивания на язык вы можете сделать сами.

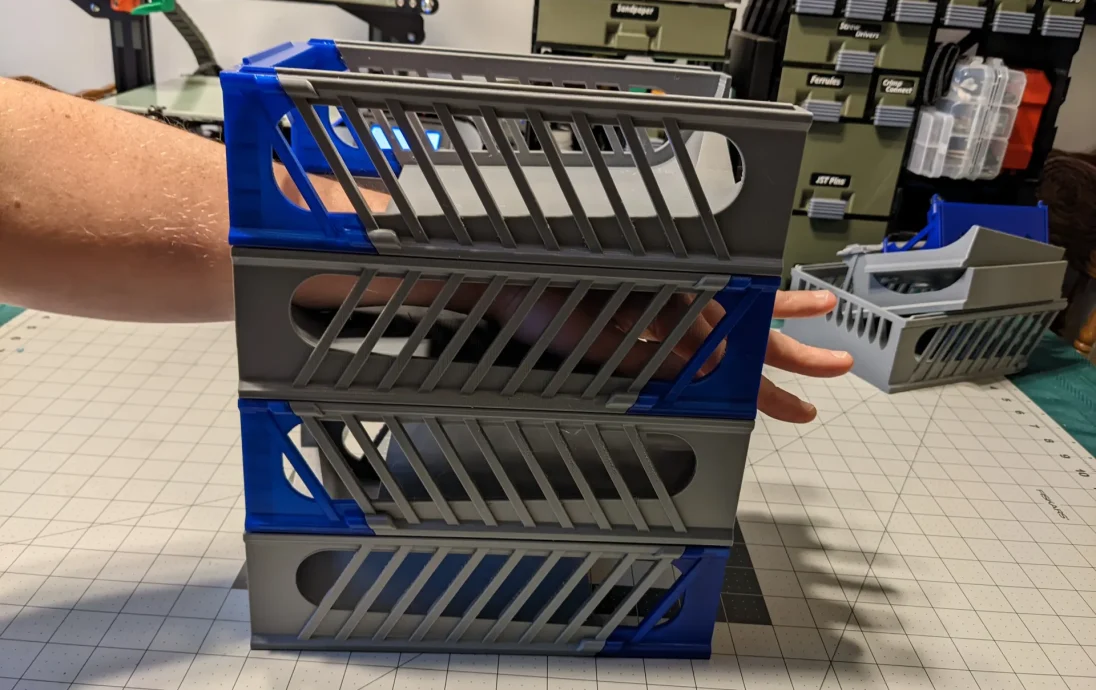

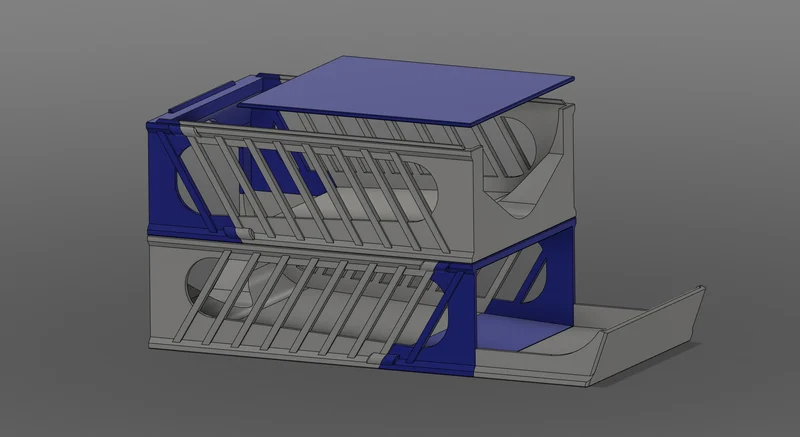

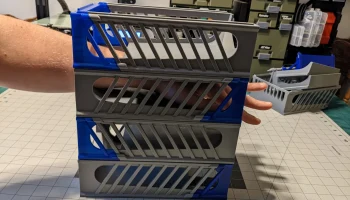

То же самое касается и склеивания различных уровней друг с другом в цельную башню. Вы могли бы, но это не обязательно, и я этого не сделал. Я хотел иметь возможность разбирать уровни для загрузки. Также имеется крышка, позволяющая размещать вещи поверх дозатора, но при этом остается место для добавления банок в дозатор.
