Крепление Voron Trident для 4,3-дюймового TFT-экрана Big...

Обзор

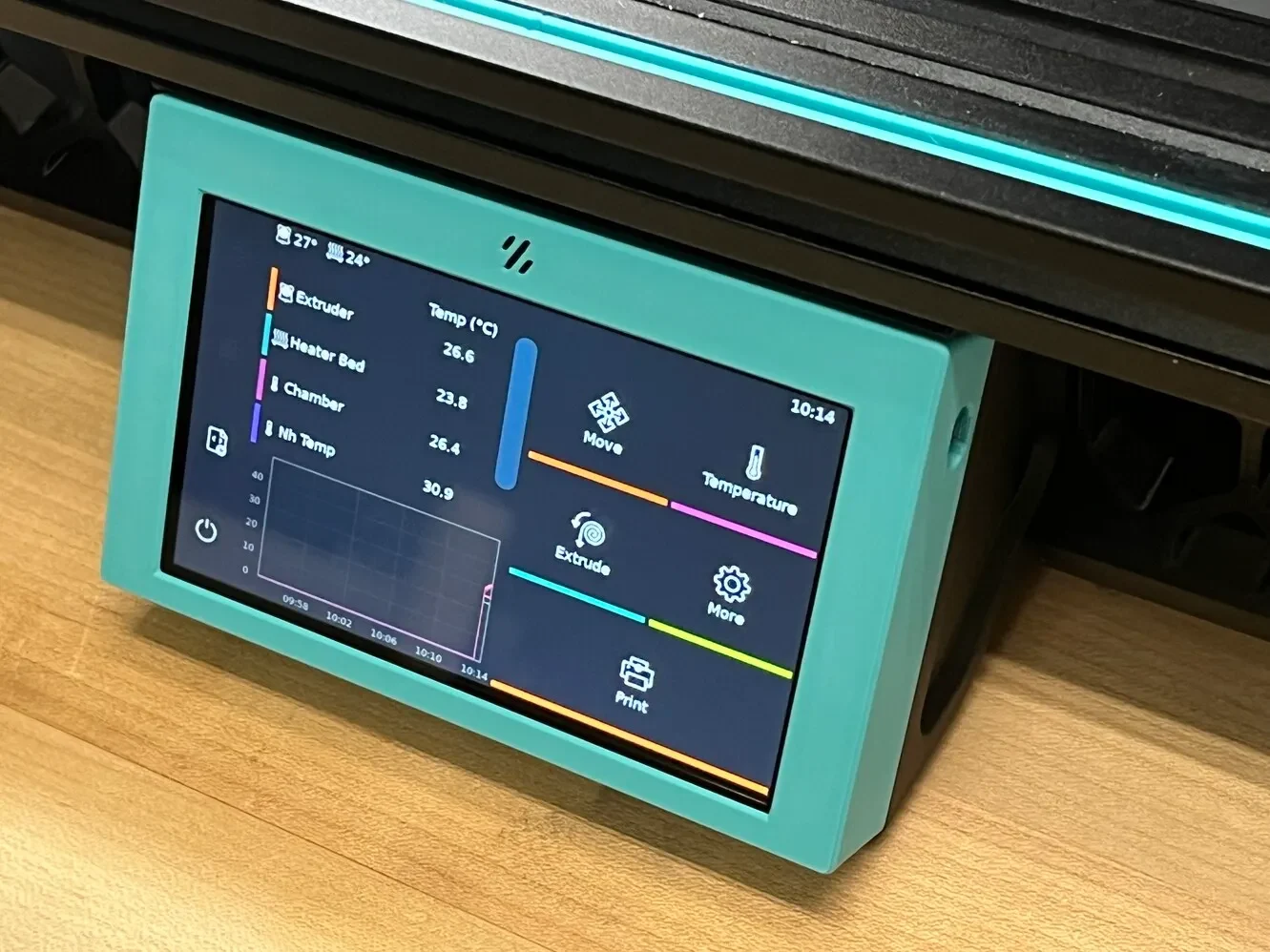

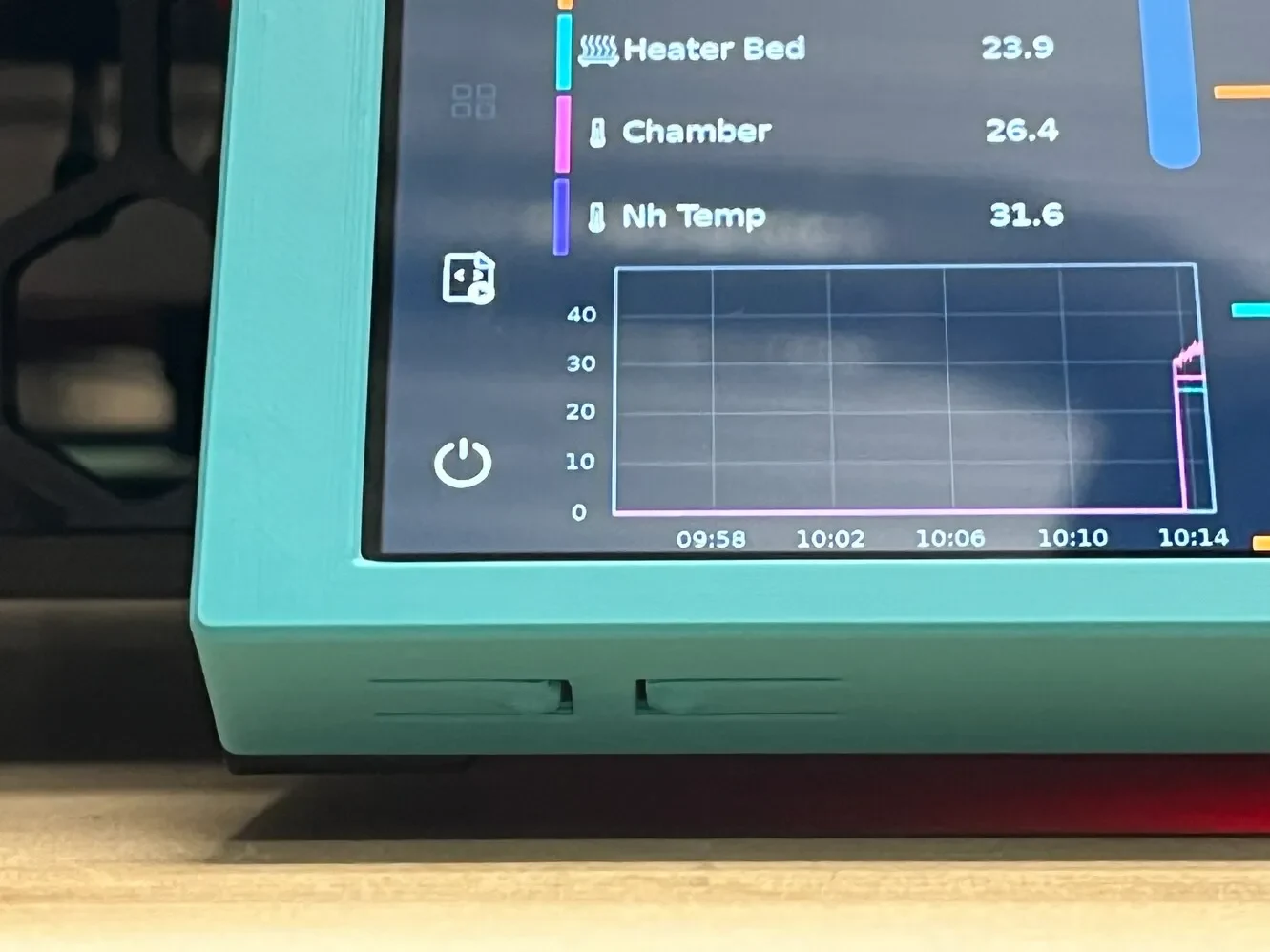

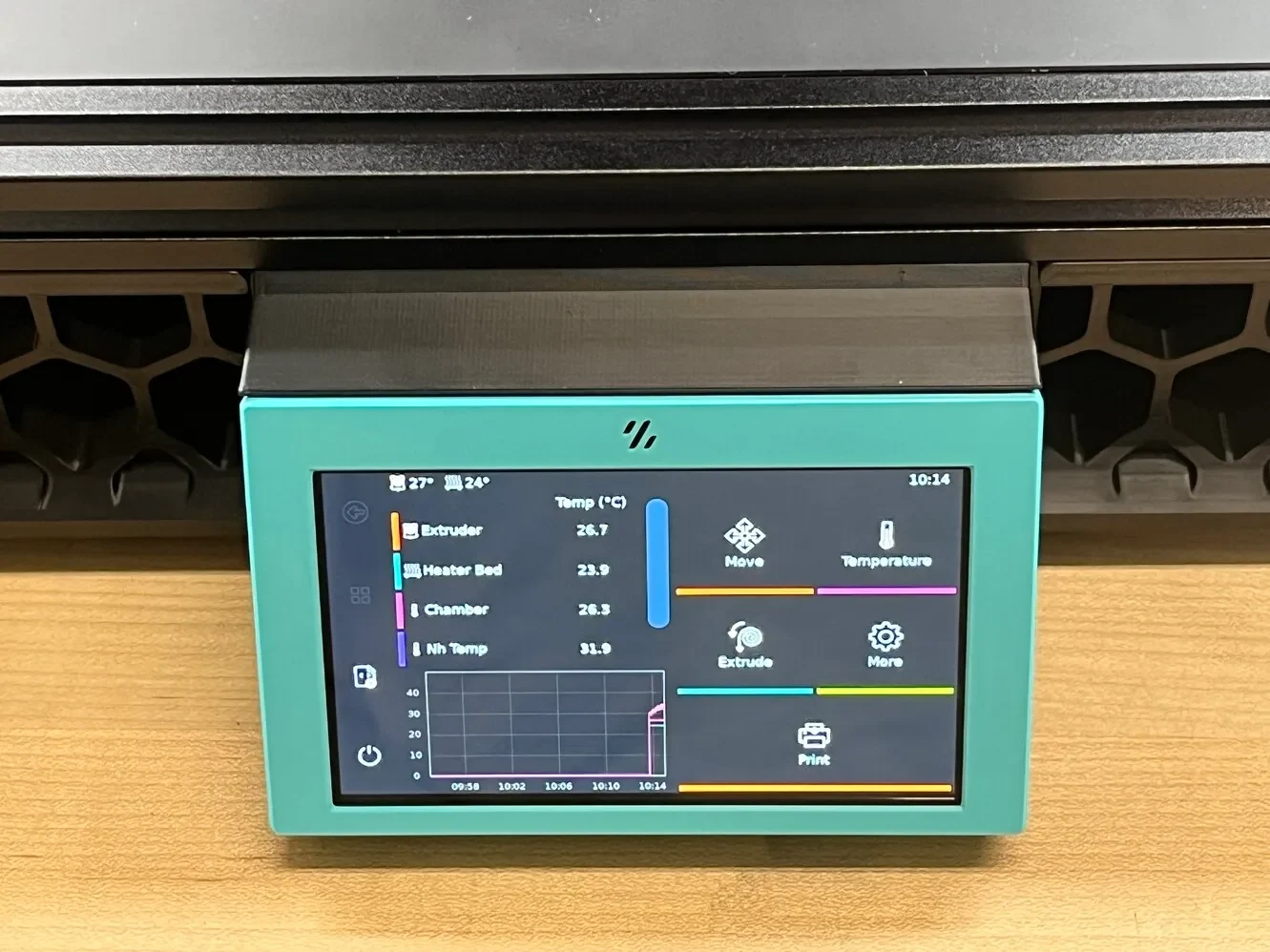

Это крепление предназначено для сенсорного TFT-экрана BigtreeTech размером 4,3 дюйма с микропереключателями яркости. Он имеет зазор 2,5 мм вверху для мода «щелканье-клак» и находится на одном уровне с дверью спереди. Крепление достаточно толстое и широкое, чтобы кабель DSI помещался внутри, не сгибая его слишком сильно. В левом нижнем углу расположены вкладки для кнопок, которые обеспечивают удобный доступ к кнопкам регулировки яркости.

Печать

Я использовал настройки, рекомендованные в руководстве Voron, поддержка срезов не требуется. В модели имеется небольшая встроенная подставка для язычков кнопок, которые необходимо вырезать после печати.

Аппаратное обеспечение и сборка

Для крепления TFT-экрана используются 4 винта, входящие в комплект панели BTT. Лицевая панель крепится к креплению двумя винтами с полукруглой головкой M3x6, а вся сборка крепится к профилю 2020 с помощью двух винтов с головкой под торцевой ключ M3x8 и соответствующих завальцованных Т-образных гаек.

Сначала подсоедините кабель DSI к панели, соблюдая правильную ориентацию. Вырежьте поддерживающий слой в передней части двух выступов кнопок. Аккуратно вставьте панель в лицевую панель так, чтобы кнопки прилегали к выступам. Затем прикрепите крепление к четырем внешним монтажным шпилькам на панели с помощью винтов, входящих в комплект поставки панели. Затем прикрепите лицевую панель к креплению двумя винтами M3x6. Не перетягивайте. Наконец, вставьте вкатные гайки в профиль и закрепите всю сборку с помощью двух винтов M3x8. Обратите внимание, что из-за ориентации печати ключ, который входит в выдавливание, на самом деле мало что делает для выравнивания панели, поэтому обязательно выровняйте его по двери, прежде чем полностью затягивать винты.
