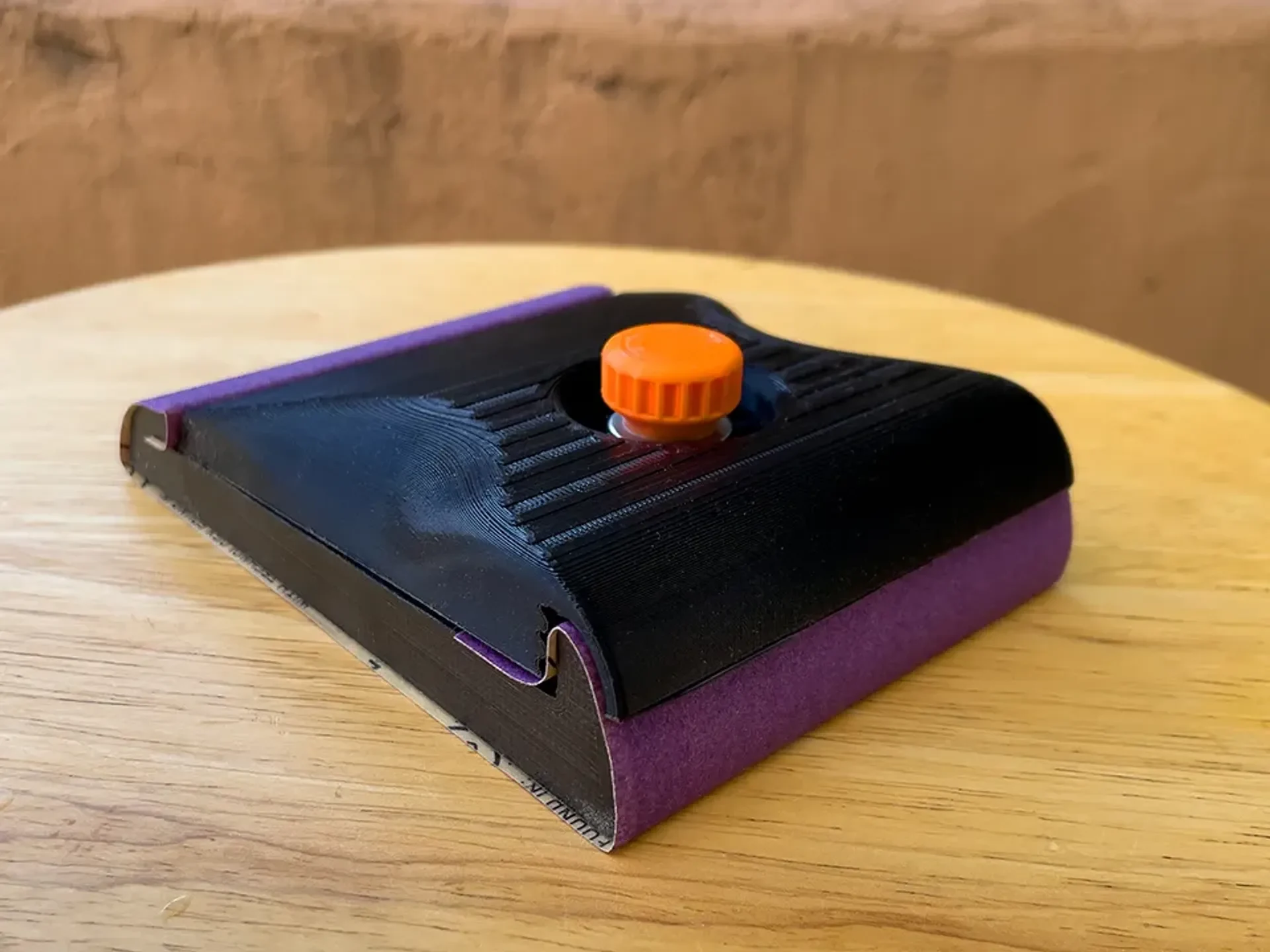

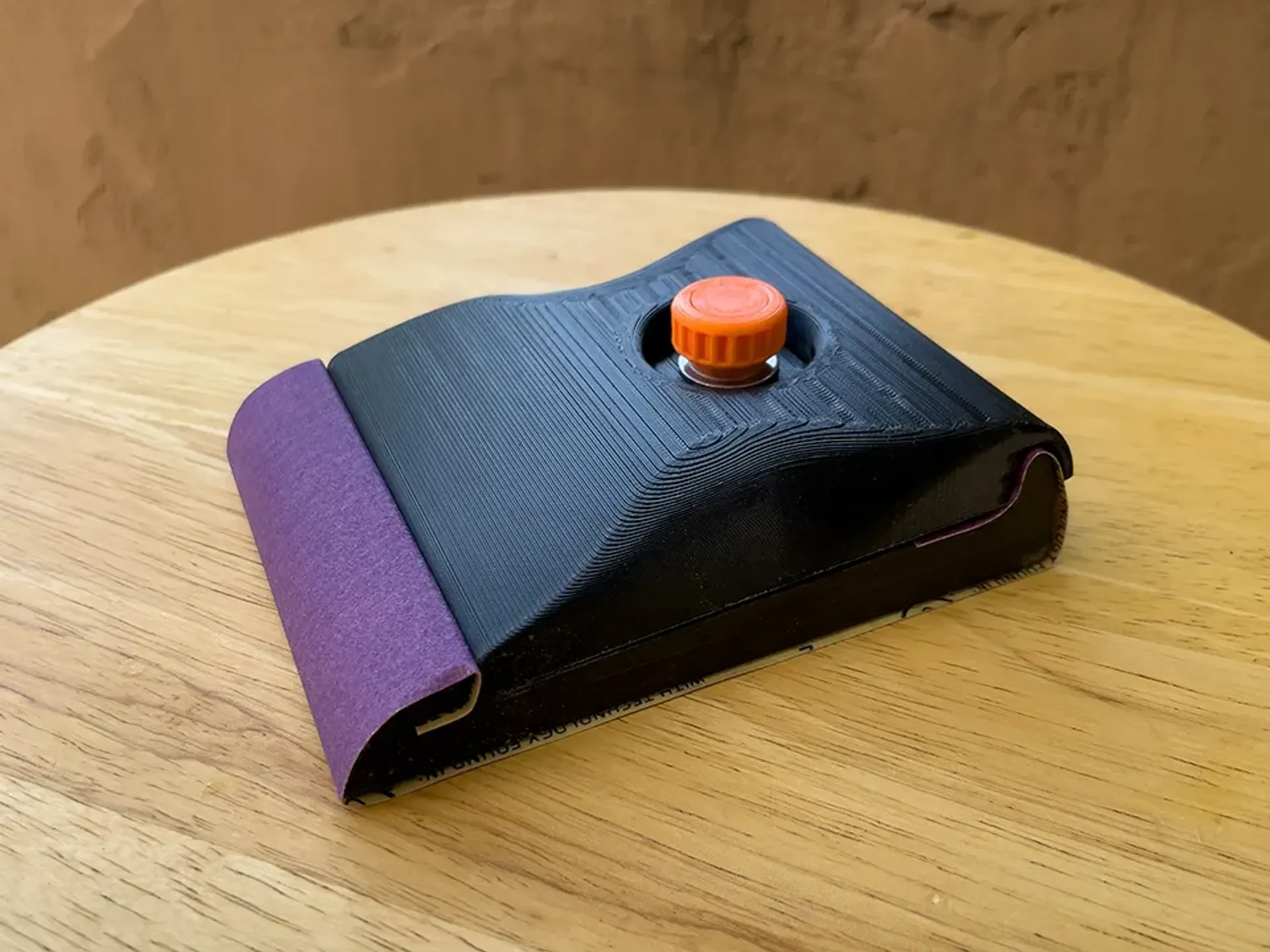

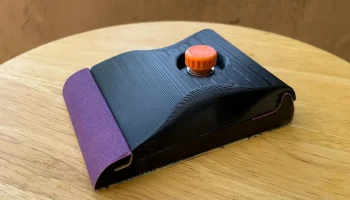

Шлифовальный блок для ладони

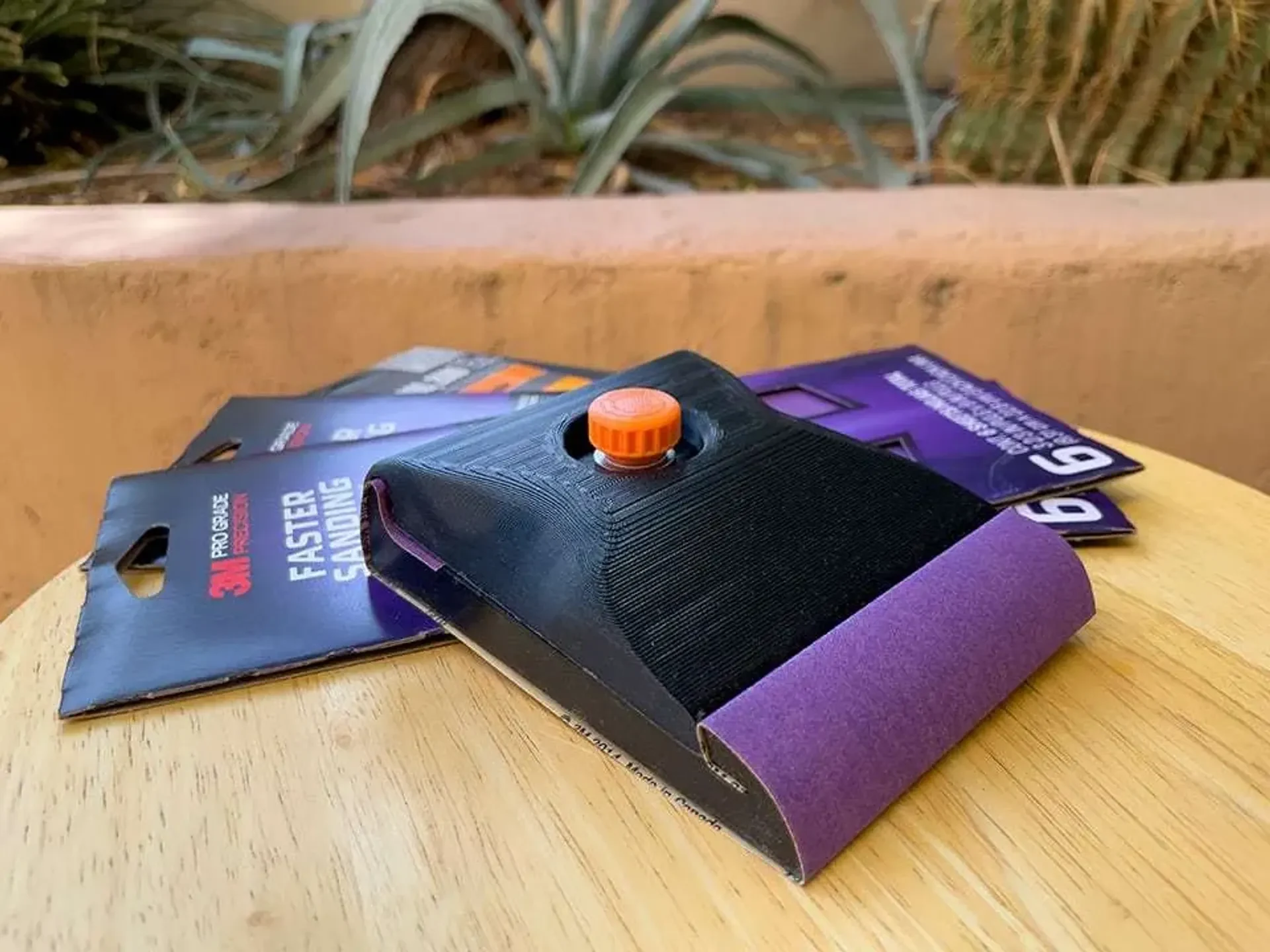

Этот шлифовальный блок размером с ладонь рассчитан на 3-2/3 x 9 дюймов (9,31 см x 22,8 см) шлифовальные листы от таких производителей, как 3M, Craftsmen, Diablo и Norton.

Начало работы
Вам понадобятся следующие детали, не входящие в комплект:
(1) — Болт с шестигранной головкой 1/4-20 x 1 дюйм
(1) — Шестигранная гайка 1/4"-20
(1) — Плоская шайба 1/4 дюйма
(?) — Шлифовальные листы!
Вам могут понадобиться следующие дополнительные инструменты:
Набор кранов 1/4"-20
C-образный зажим или тиски (для запрессовки колпачков в основание и ручку)
Xacto Knife (для устранения небольших дефектов отпечатков)
WD-40 или белая литиевая смазка (для смазки резьбы крепежных изделий)
Клей-гель Gorilla
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

200

Заполнение:

38

Нить: Hatchbox PLA, черная

Примечания:

ВАЖНО: Перед печатью проверьте каждую деталь в программном обеспечении для нарезки, чтобы убедиться, что логическая грань соприкасается с ра��очей пластиной!

Это было напечатано на Creality CR-6 SE с температурой горячего конца 200°C и рабочей поверхности 65°C.

Пожалуйста, ознакомьтесь со следующими отдельными печатными примечаниями ниже.

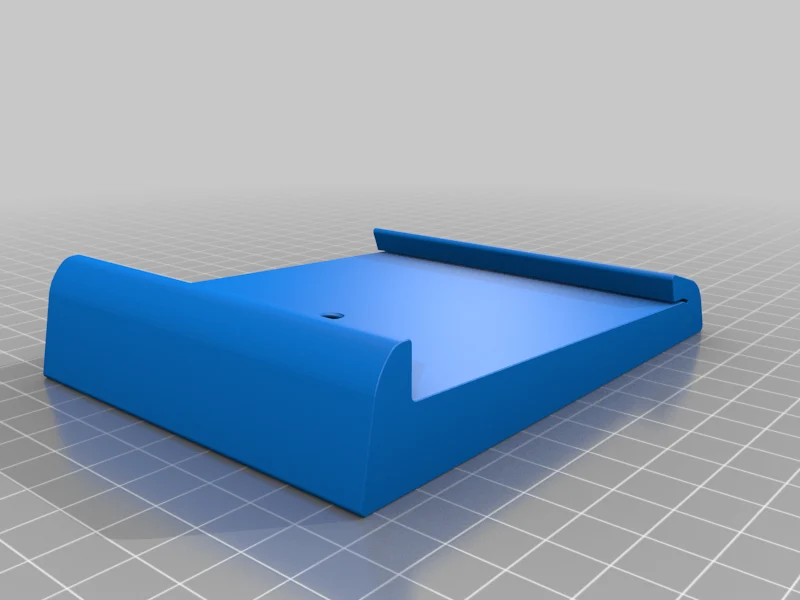

*Шлифовальный блок Palm — основание

+ Заполнение: 20%
+ Требуемый материал: ~73 г — Hatchbox True Black, PLA толщиной 1,75 мм.
+ Поддержка: нет
+ Тип клея: Юбка
+ Расположение: левая/правая сторона вниз
+ Количество: 1

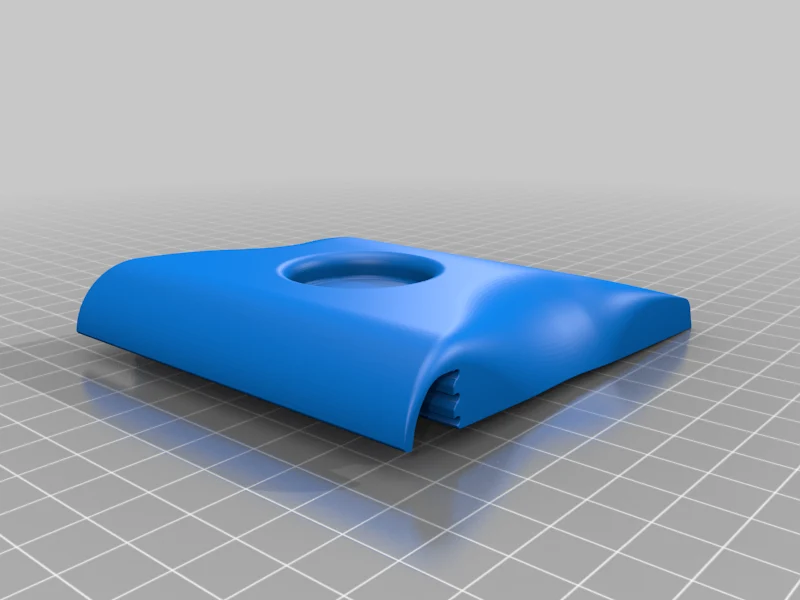

*Шлифовальный блок Palm — верх

+ Заполнение: 20%
+ Требуемый материал: ~ 57 г — Hatchbox True Black, PLA толщиной 1,75 мм.
+ Опоры: трогательная сборочная пластина, опоры для деревьев.
+ Тип клея: Юбка
+ Расположение: нижняя сторона вниз (убедитесь, что основание полностью соприкасается)
+ Количество: 1

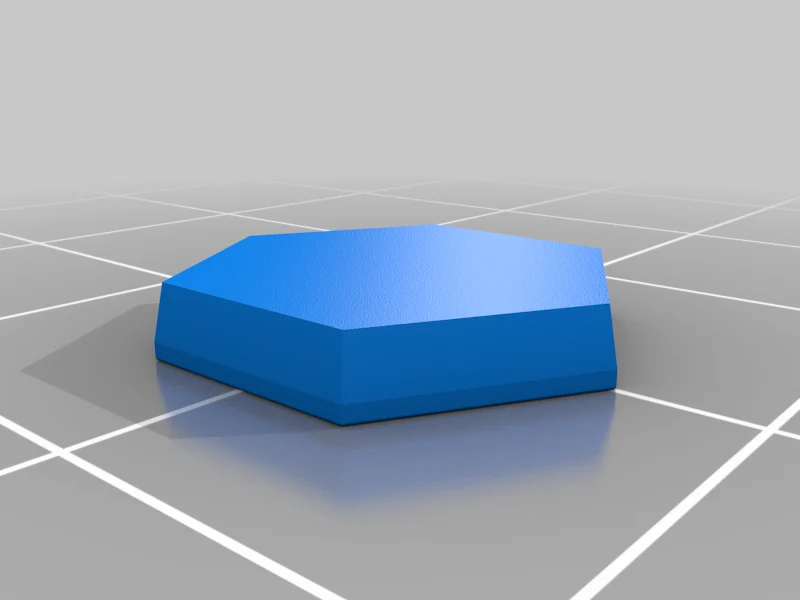

*Шлифовальный блок Palm — стопорная гайка

+ Заполнение: 20%
+ Требуемый материал: ~ 1 г — Hatchbox True Black, PLA толщиной 1,75 мм.
+ Поддержка: нет
+ Тип клея: Юбка
+ Расположение: нижняя сторона вниз
+ Количество: 1

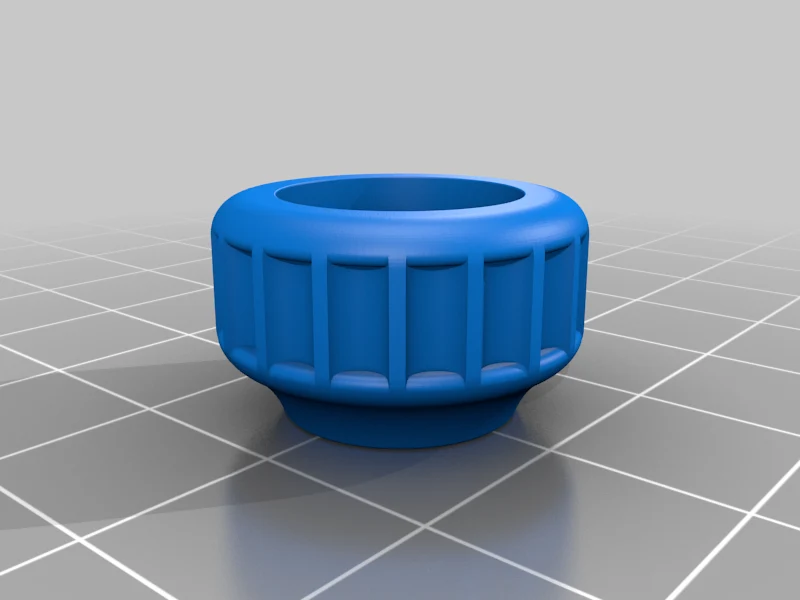

*Ручка

+ Заполнение: 40%
+ Требуемый материал: ~ 2 г — [ВАШ ВЫБОР] PLA толщиной 1,75 мм.
+ Поддержка: нет
+ Тип клея: Юбка
+ Расположение: нижняя сторона вниз
+ Количество: 1

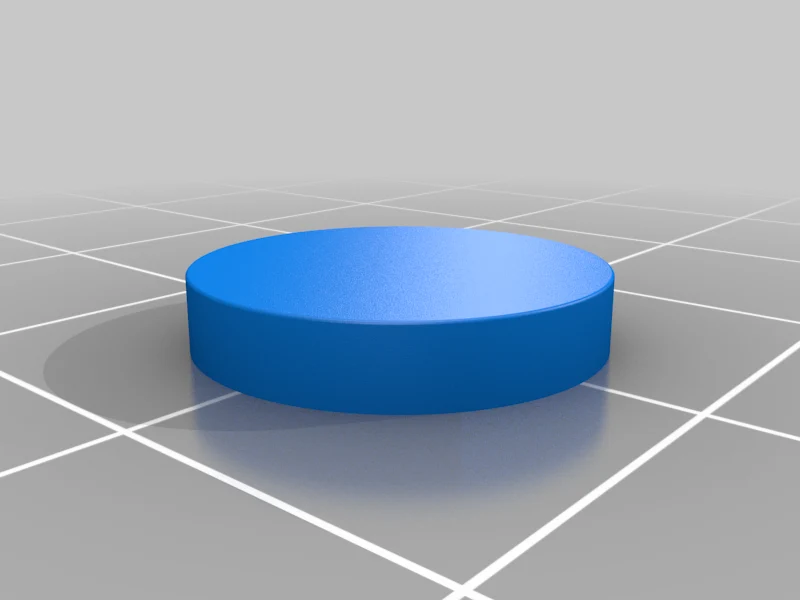

*Колпачок ручки + наполнение: 20% + Требуемый материал: ~ 1 г — [ВАШ ВЫБОР] PLA толщиной 1,75 мм + Опоры: нет + Тип клея: юбка + Расположение: нижней стороной вниз + Количество: 1

Пост-печать
Инструкции по сборке
Поместите шестигранную гайку в углубление в основании.
Запрессуйте заглушку стопорной гайки в основание с помощью С-образного зажима или тисков*
Запрессуйте болт 1/4"-20 в ручку.*
Прижмите колпачок ручки к верхней части ручки с помощью С-образного зажима или тисков.
Вставьте шлифовальный лист в лист на передней кромке основания листом вниз.
Оберните основание шлифовального листа под основанием и сзади по задней кромке.
Поместите верхнюю часть на основание, поместите шайбу в выемку на верхней части и вверните болт. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ!
Если допуски вашего принтера приводят к неплотному прилеганию крышки/заглушки, используйте немного клея Gorilla, чтобы закрепить ее.
