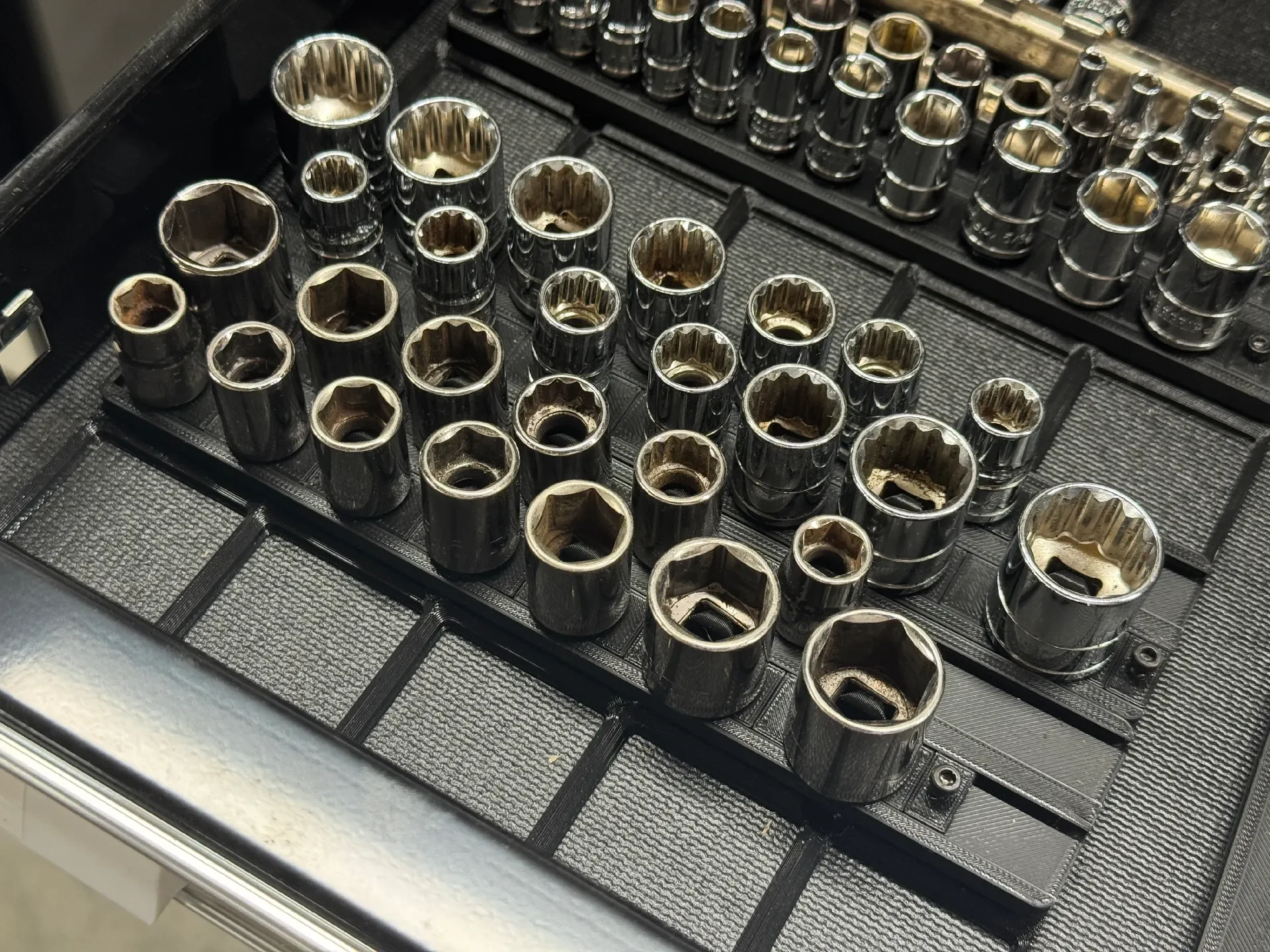

Держатель головок с поворотным замком Gridfinity Dovetail

В этом ремиксе добавлены держатели с поворотным замком для розеток обычных размеров.

Распечатать рельс
Смоделируйте расположение розеток на рейке. Оставьте место для доступа к розеткам, чтобы повернуть их в запертом/разблокированном состоянии.
Напечатайте держатели розеток и прокладки, соответствующие вашему макету.
Напечатайте по одному концевому упору для каждой направляющей.
Вставьте каждый держатель и проставку в направляющую.
Вставьте концевой упор и закрепите болтом М3. Не перетягивайте!

Чтобы установить розетку, поместите ее на держатель так, чтобы она скользила с минимальным усилием. Поверните его на 45 градусов, чтобы зафиксировать. Обратное удаление.

Я рекомендую распечатать держатели из материала, который хорошо держит изгиб, например из PETG. Я много создавал прототипы в PLA, и они хорошо держались долгое время, так что, похоже, тоже работают нормально. Я рекомендую слой 0,2 мм.

Если вы не часто перевозите розетки, просто оставьте их незапертыми на рейке. Зафиксируйте их на месте для транспортировки.
