Ящик Каллакс - Пакет замков

Kallax Drawer — Lock Pack

Дизайн R_vdk

Замок для моего «слишком любопытного» малыша

У меня очень любопытный малыш, короче говоря:

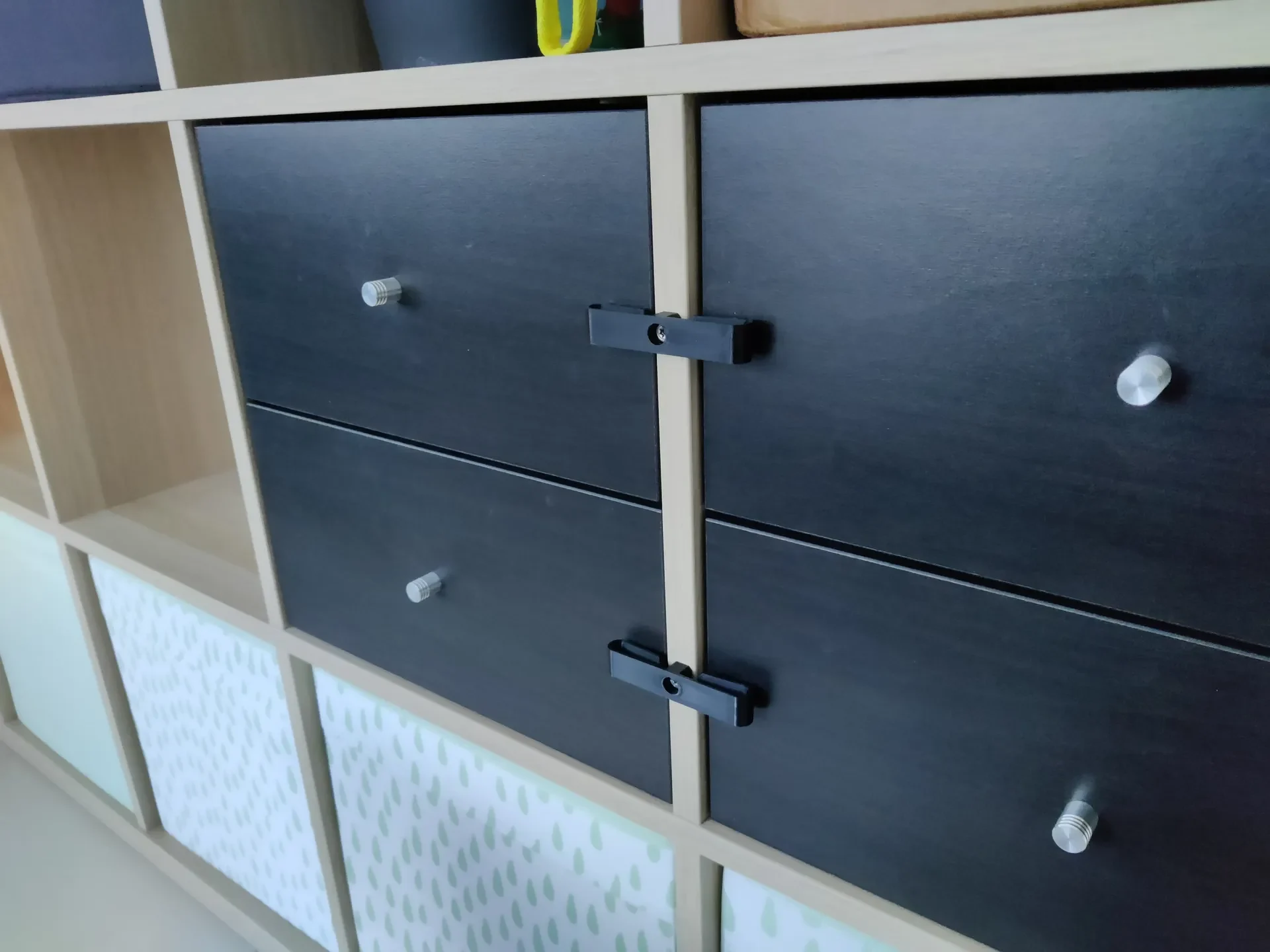

Простые поворотные замки для системы выдвижных ящиков Каллакс
Предотвращает открытие ящиков без предварительного поворота замка

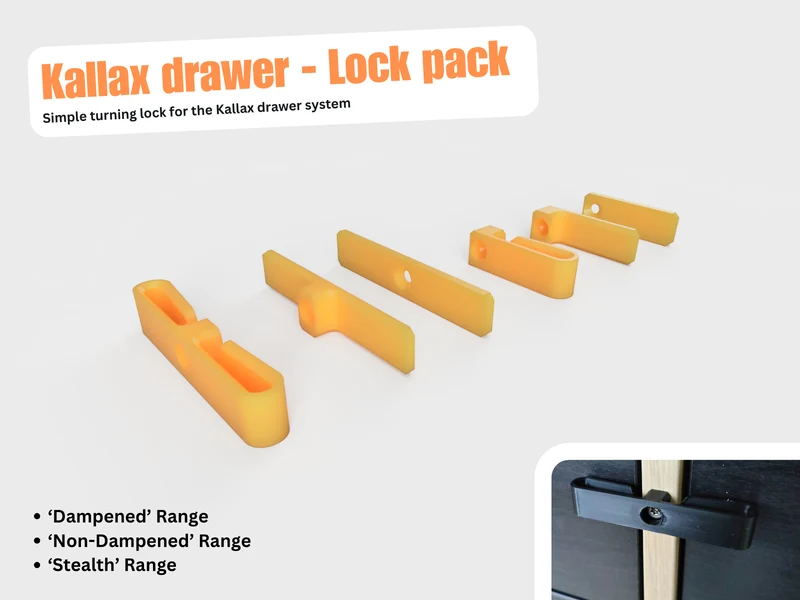

Несколько версий
Диапазон «Dampened»: встроенная система демпфирования для смягчения ударов при использовании с закрытым замком.
Серия «Недемпфированный»: встроенный демпфер, простой замок с ручкой.
Серия «Stealth»: тонкий, изящный дизайн с максимально минималистичным внешним видом.
Двустороннее и одностороннее использование.
Несколько размеров srechole, чтобы вы могли использовать то, что у вас есть.

Инструкции по установке

Найдите несколько шурупов, которые у вас лежат (желательно с потайной головкой диаметром 3-5 мм).
Загрузите предпочтительные замки (конечно;) )
Измерьте центр вертикальной стенки Каллакса относительно конкретного ящика (или там, где вы не можете этого сделать)
Не забывайте всегда предварительно просверливать древесину, чтобы не расколоть ее!

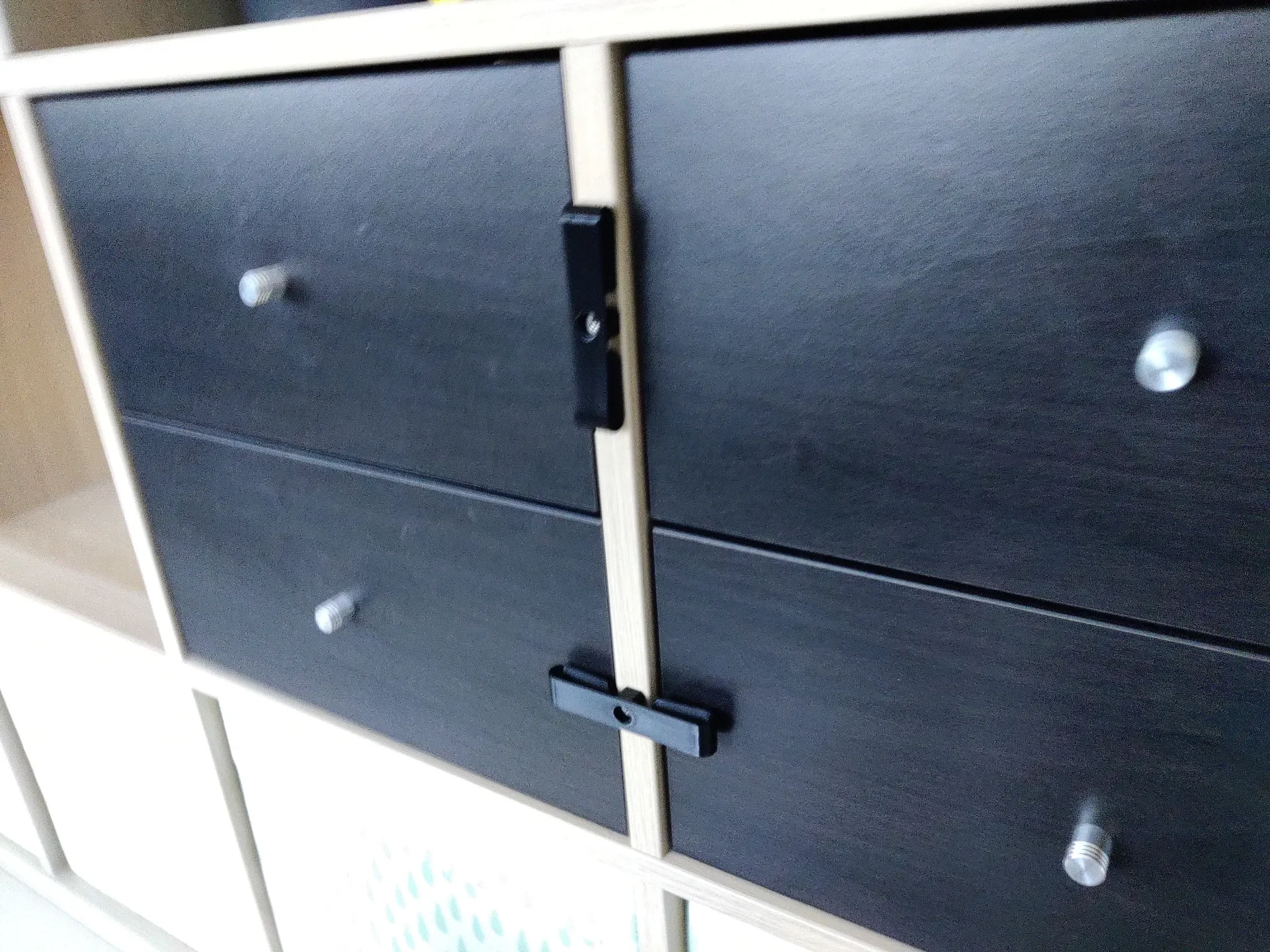

вкрутите шуруп в стену так, чтобы замок находился между ними
Ввинтите его настолько сильно или слабо, насколько вам нравится, увеличивая или уменьшая сложность открытия замка.

Особенности

Легко распечатать без какой-либо поддержки;
Отверстия спроектированы для идеальной печати с минимальной потерей геометрии;
Скошенные стороны для устранения острых краев;
Потайные отверстия для лучшей передачи усилия;
Доступны отверстия для винтов различных размеров;
Двусторонние и односторонние версии;

Скачать легенду файла

Первая цифра — Двусторонний или односторонний замок (D, S)
Вторая цифра — демпфер, отсутствие демпфера или скрытность (D, ND, S)
Третья цифра — диаметр отверстия в мм (3, 4, 5)

Например, двухсторонний демпферный замок с отверстием 4 мм имеет такое название: «D — D — 4».

Настройки принтера, использованные для образцов — Prusa Mini+

Значение настройки

Нить PLA или PETG
Сопло 0,4 мм
Толщина слоя 0,2 мм
Температура Первый слой +10°C, остальное при стандартных значениях.
Лист Фактурный лист
Настройки скорости Формирование входного сигнала включено, стандартные настройки
Заполнение 10%
Брим Нет
Поддерживает Нет
