Встроенный блок предохранителей для полюсов Anderson Pow...

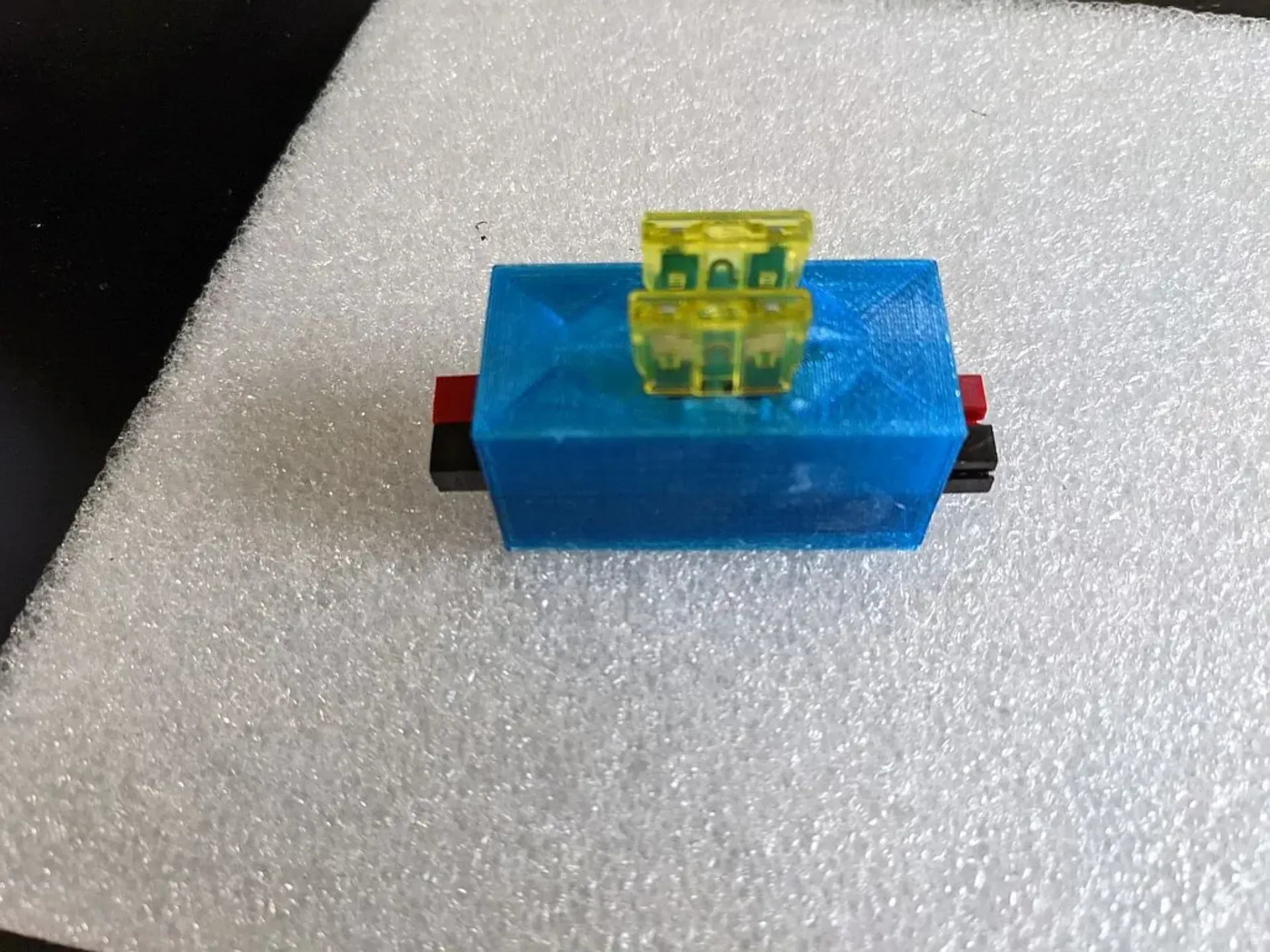

Встроенный блок предохранителей, объединяющий как положительные, так и отрицательные линии, для цепей, использующих разъемы Anderson Powerpole. Для держателей предохранителей используются гнездовые 0,25-дюймовые плоские клеммы. В этой модели используются стандартные плоские предохранители, а не мини-предохранители.

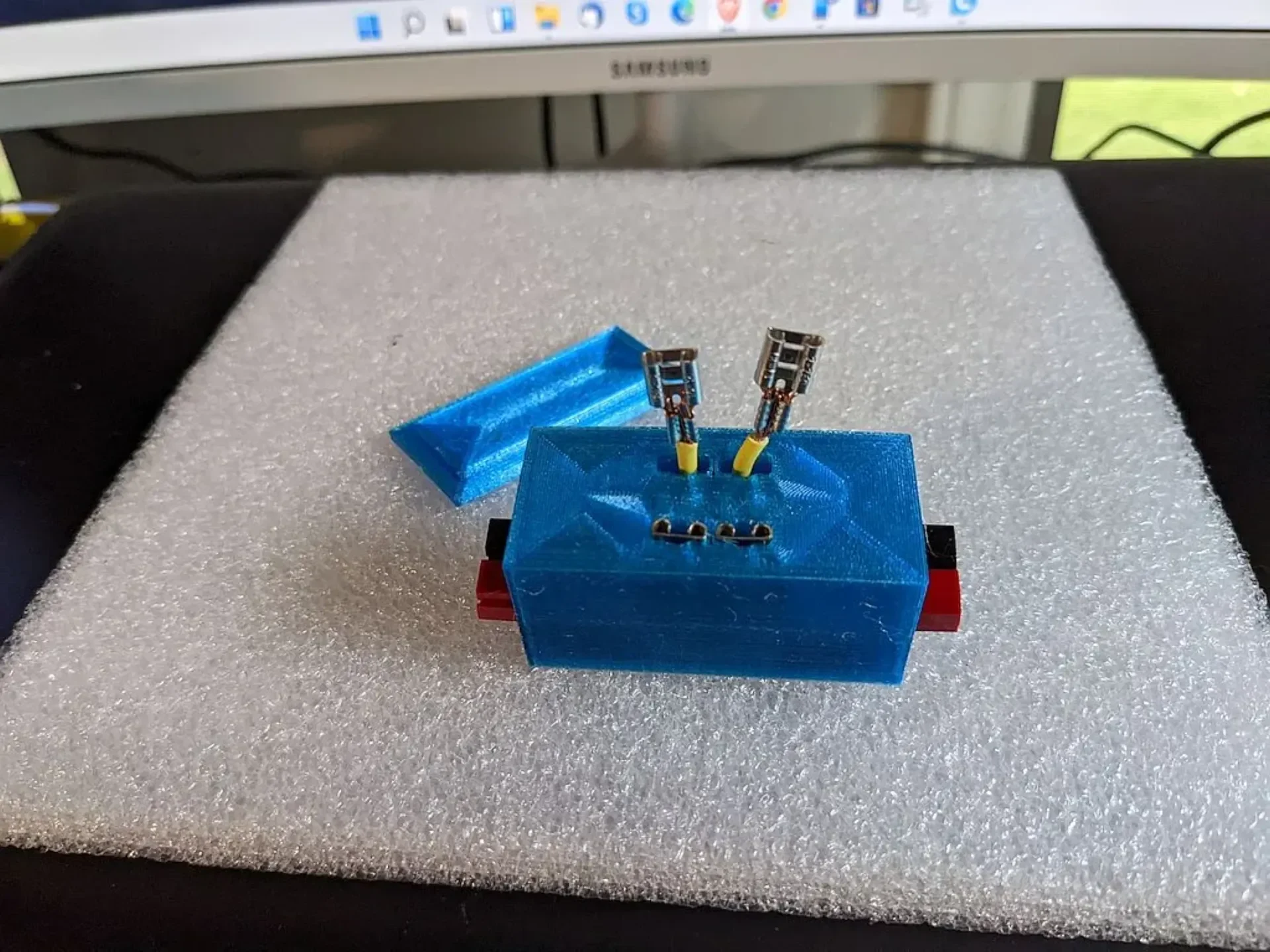

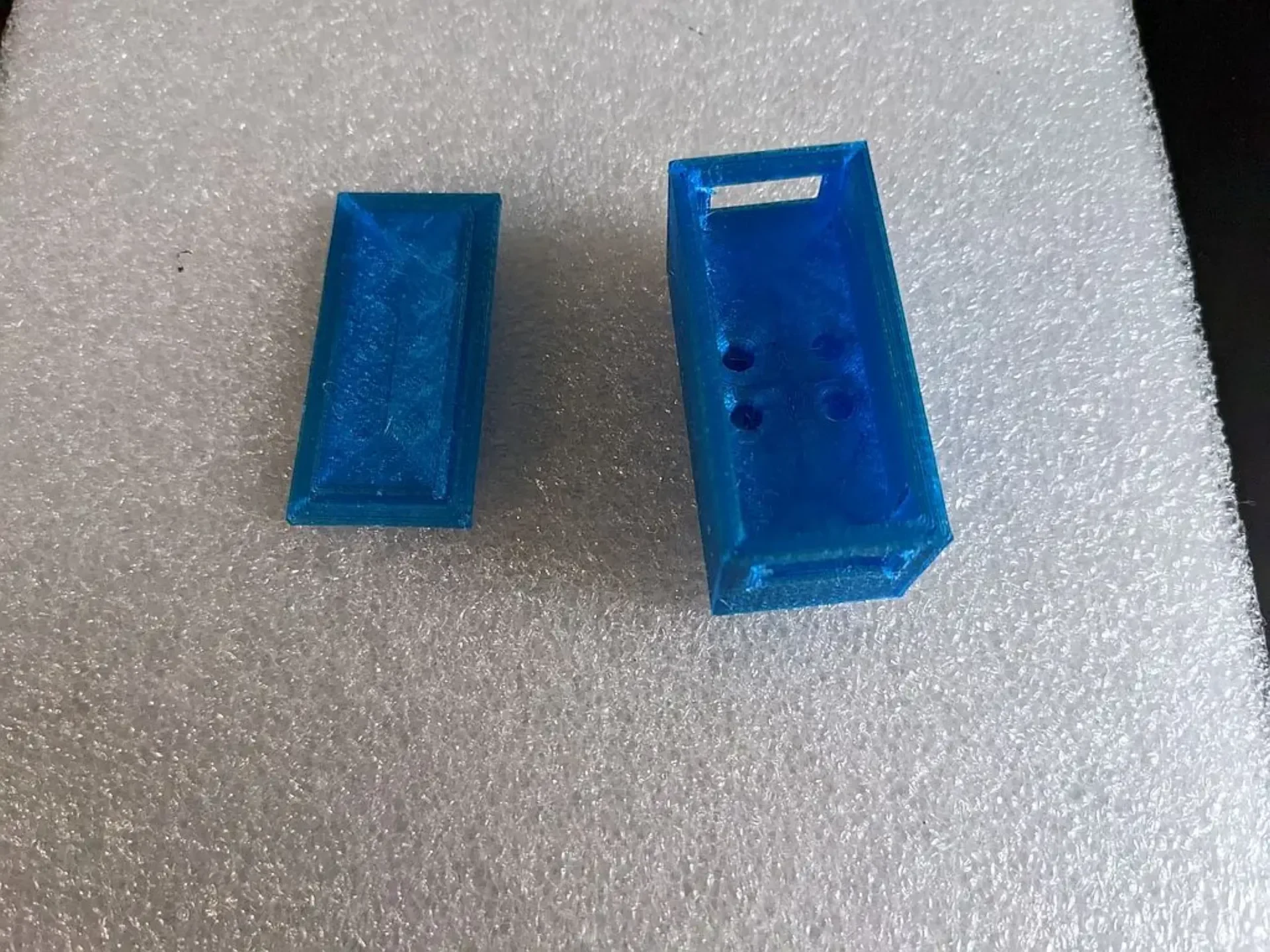

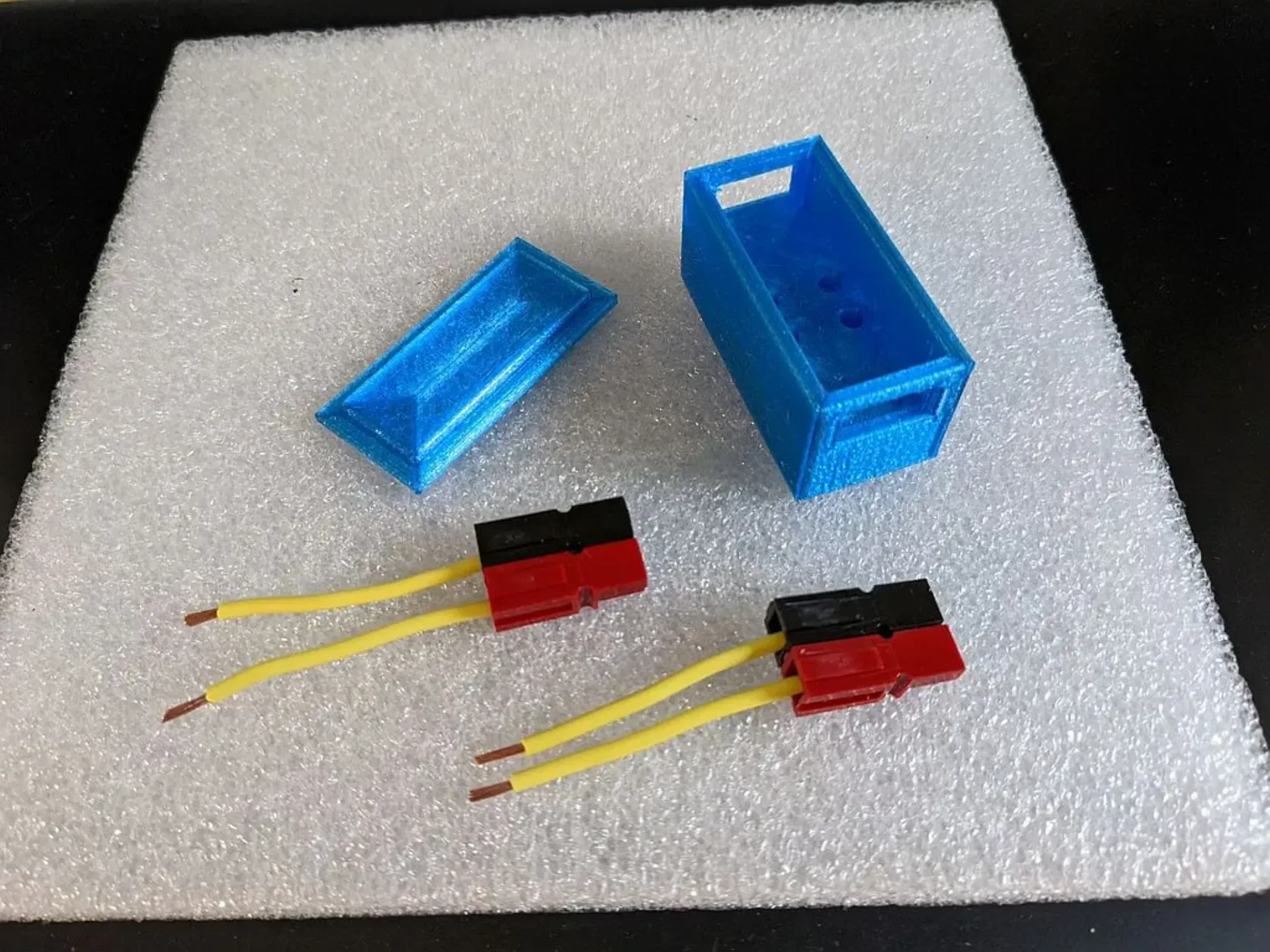

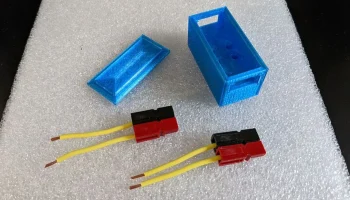

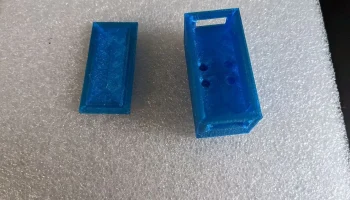

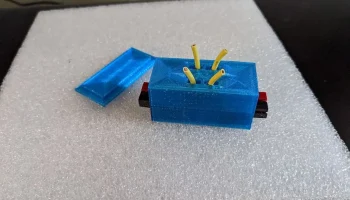

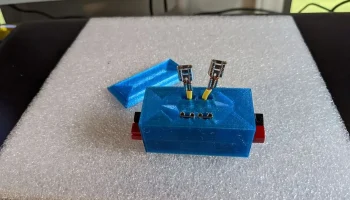

К контактам Powerpole прижимаются короткие отрезки провода. Пары разъемов собираются и вставляются в корпус модели, проводя провода через вырезы держателя предохранителей. Для облегчения сборки расположите пары разъемов Powerpole так, чтобы один и тот же цвет соответствовал одной и той же стороне модели. Обрежьте провод до минимальной длины, позволяющей зачистить и обжать плоские клеммы. Запрессуйте лепестковые клеммы до тех пор, пока они не будут заподлицо с верхом модели.

В зависимости от калибровки печати может быть желательно нанести небольшое количество клея CA на обратную сторону, чтобы гарантировать, что компоненты останутся на месте. Обязательно НЕ загрязняйте контактные поверхности клемм. То же самое может быть желательно и для разъемов Powerpole, но обычно это не требуется, поскольку форма отверстия соответствует пазам на сторонах разъема.

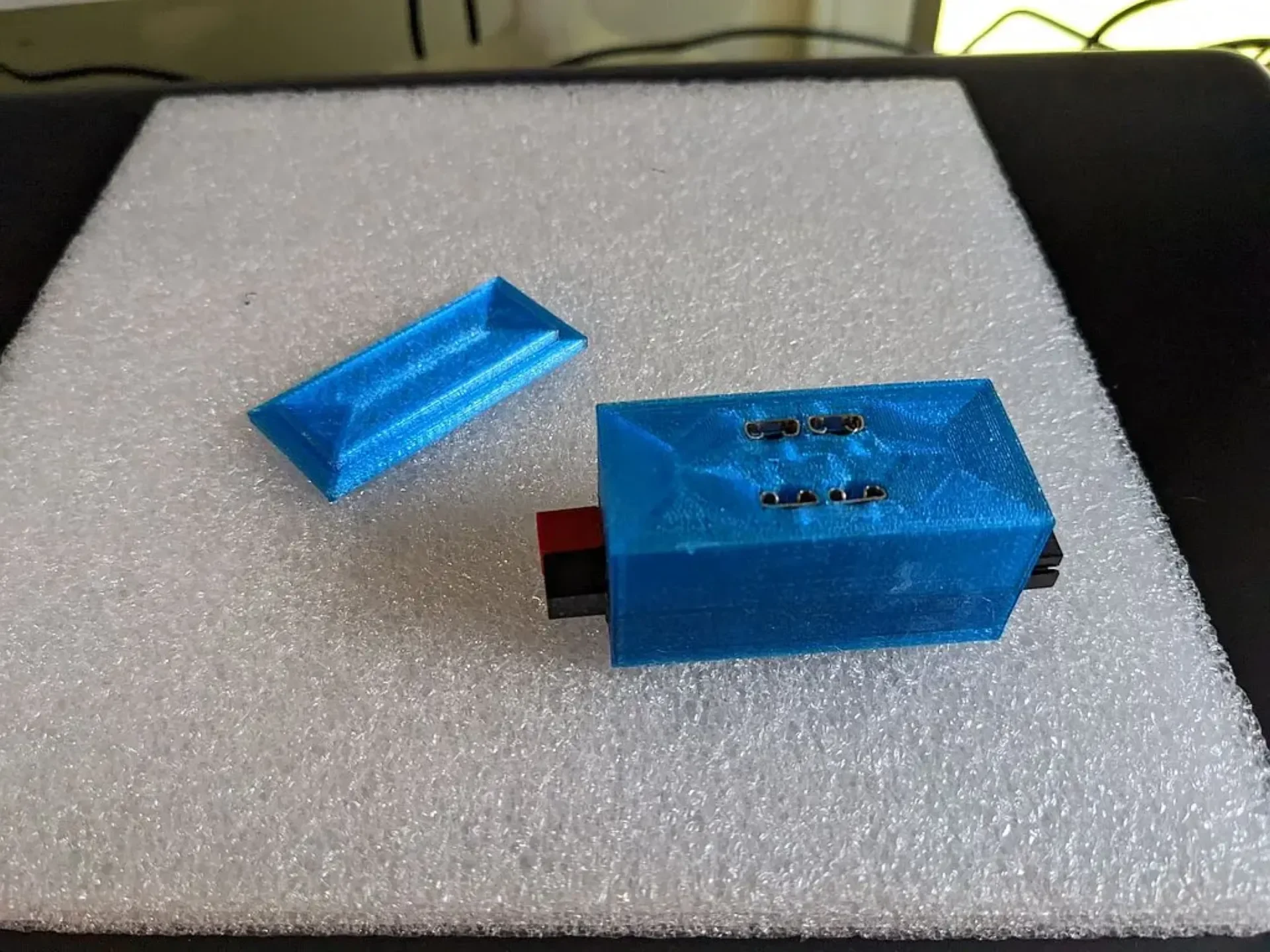

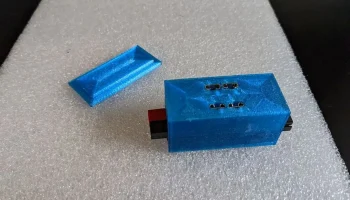

Как только все будет правильно ориентировано и закреплено, крышку части B можно прикрепить с помощью нескольких капель клея CA.

Версия v2 на 10 мм длиннее для облегчения сборки
