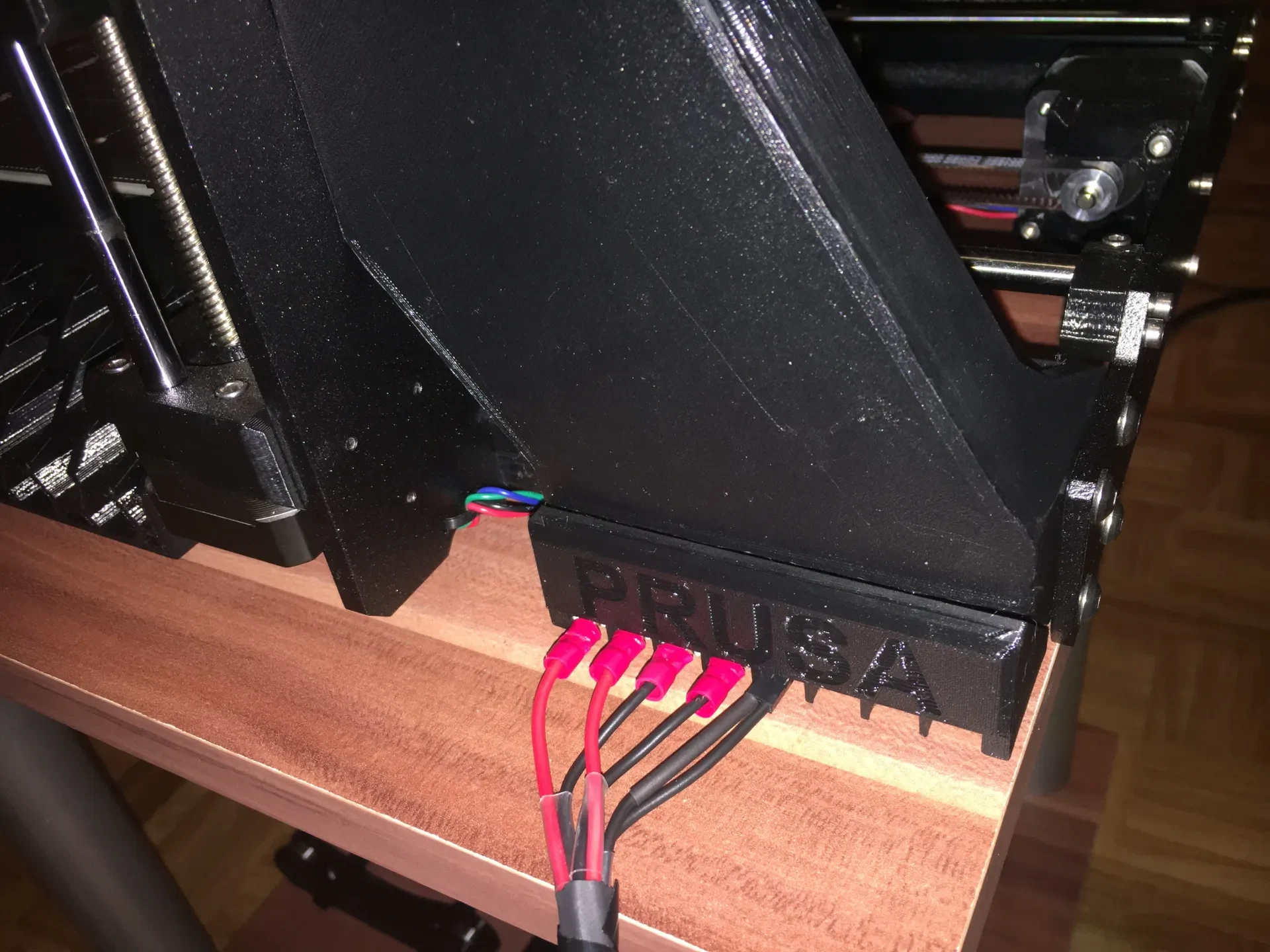

Клеммный блок для кронштейна/скоба блока питания MK3
Я сделал это приспособление для великолепного кронштейна блока питания KalleKnall из моей недавно опубликованной клеммной колодки. Это позволяет вам удлинить кабель блока питания вашего MK3(s+) с помощью устойчивой винтовой клеммы без необходимости разбирать весь жгут проводов.
Содержание

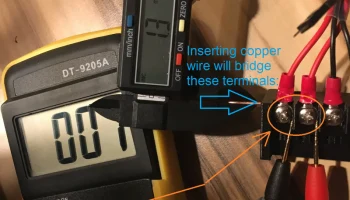

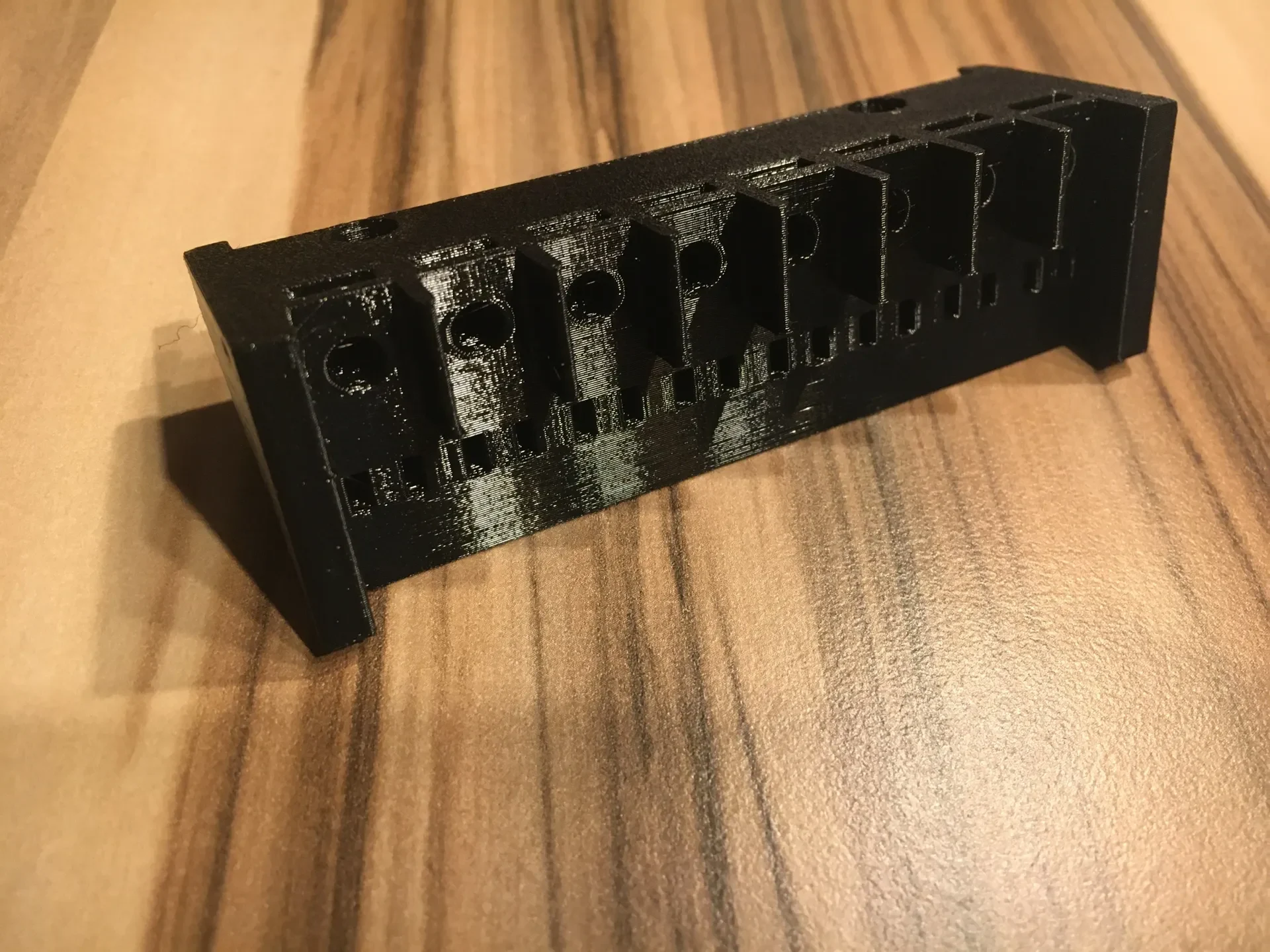

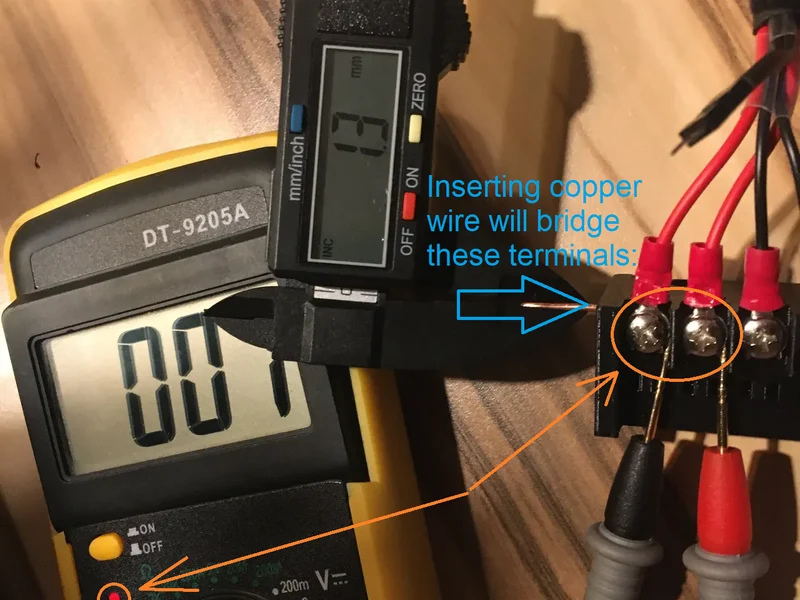

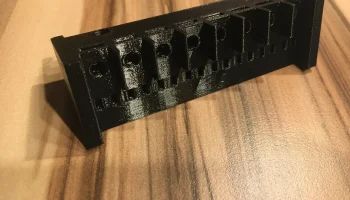

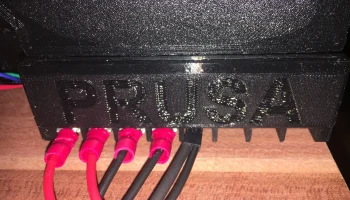

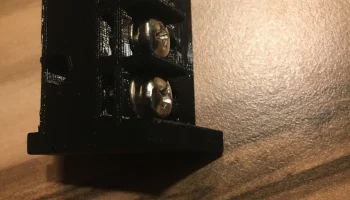

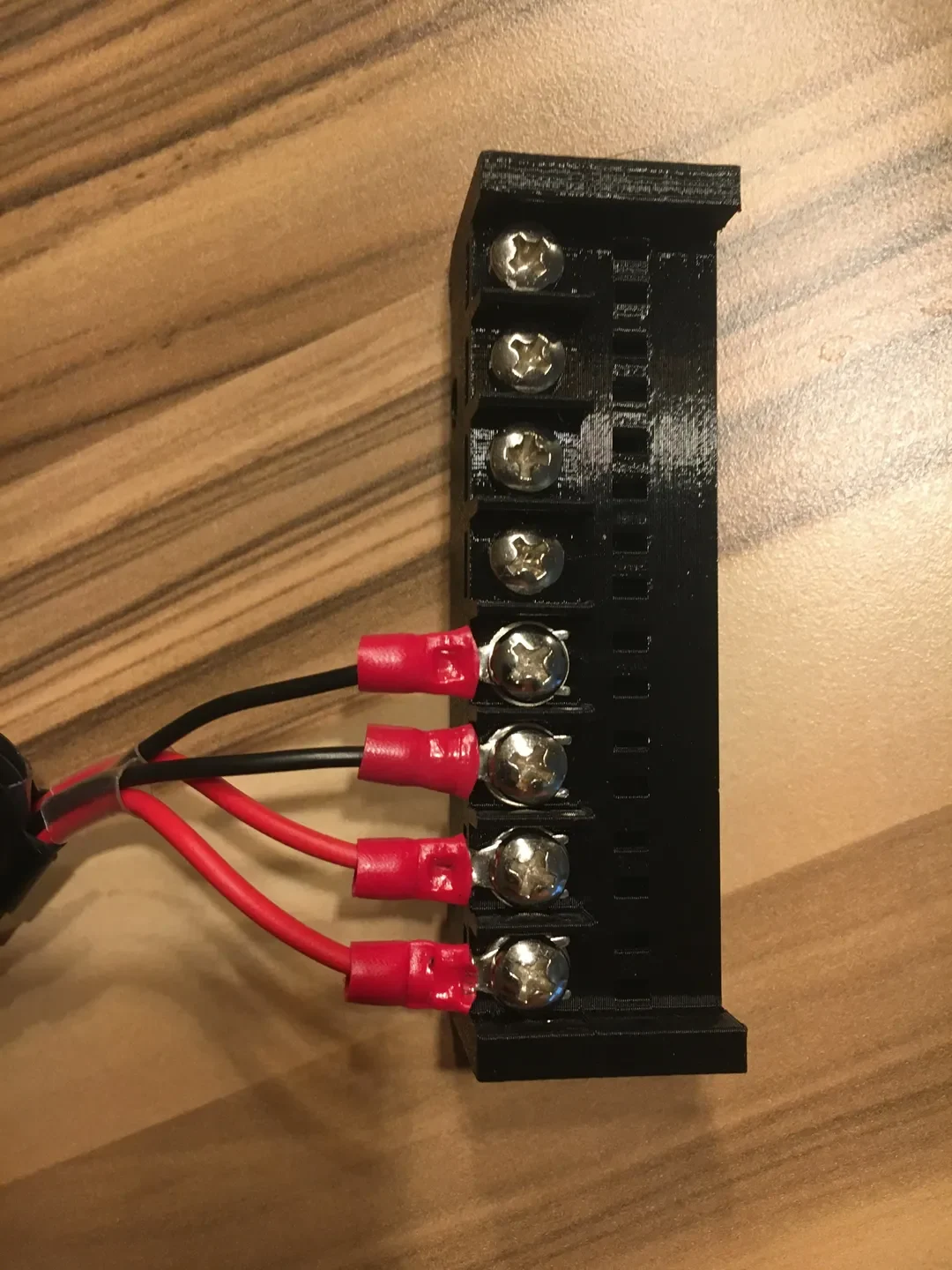

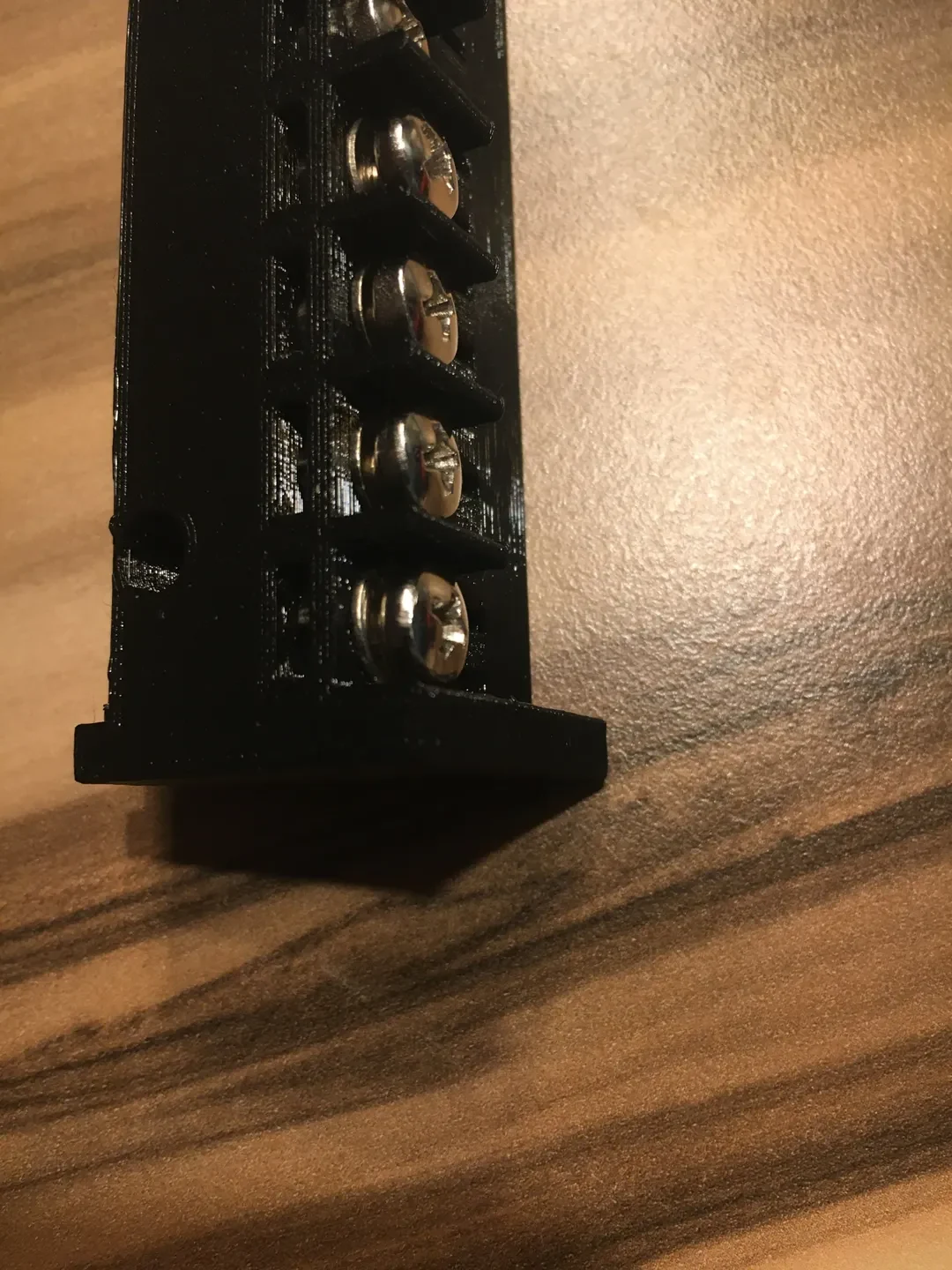

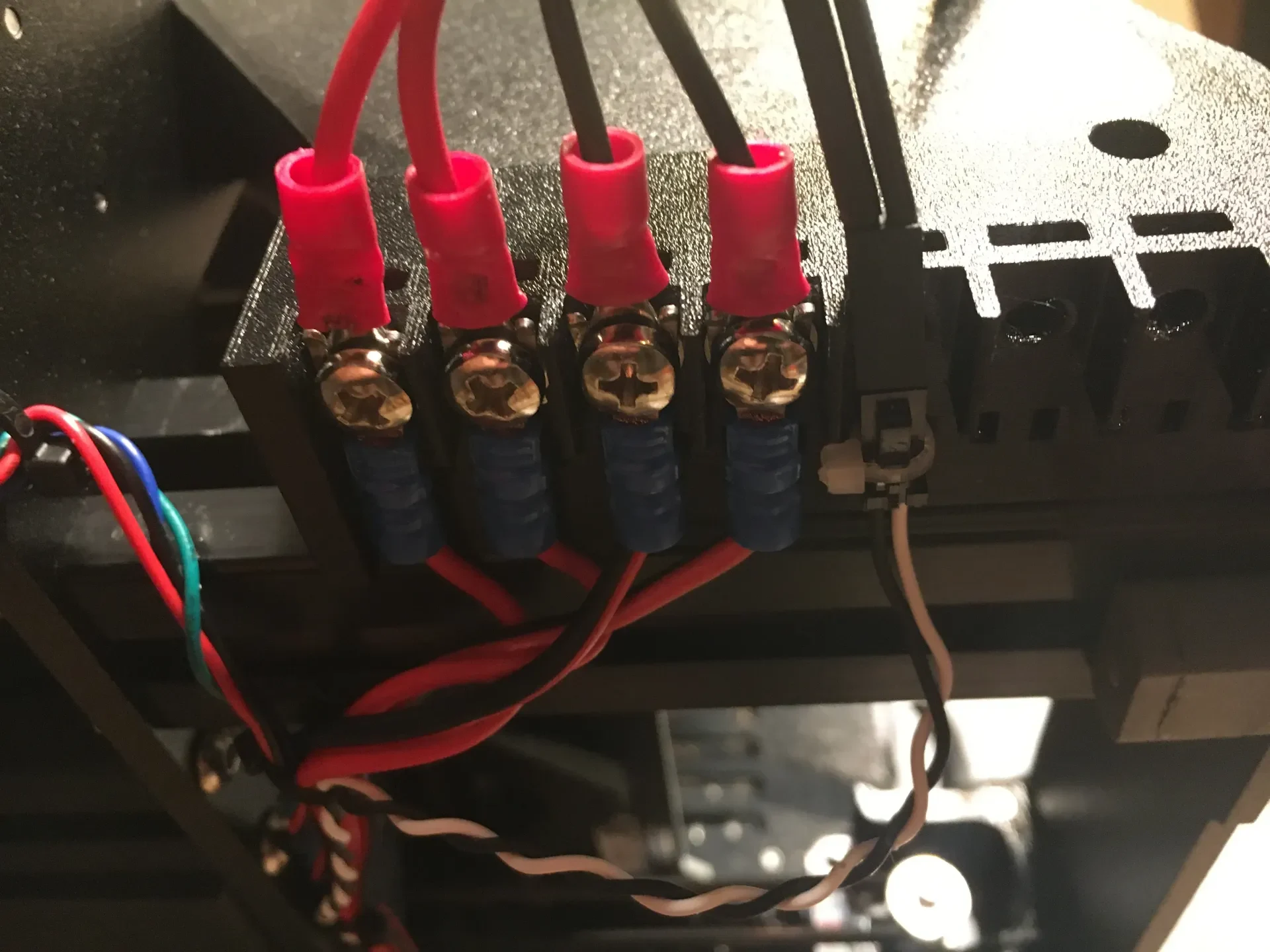

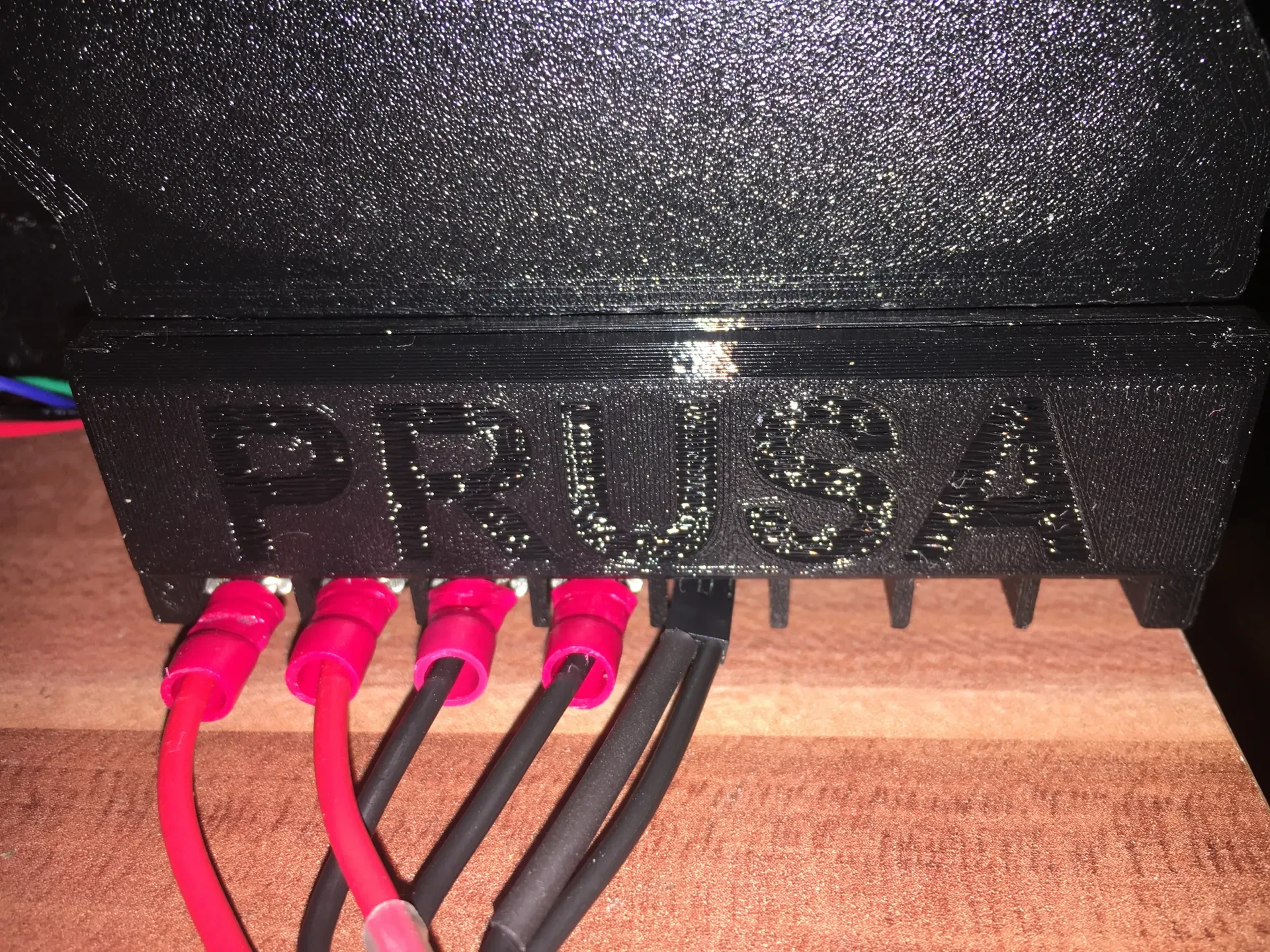

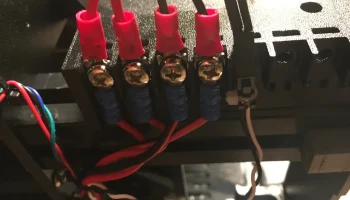

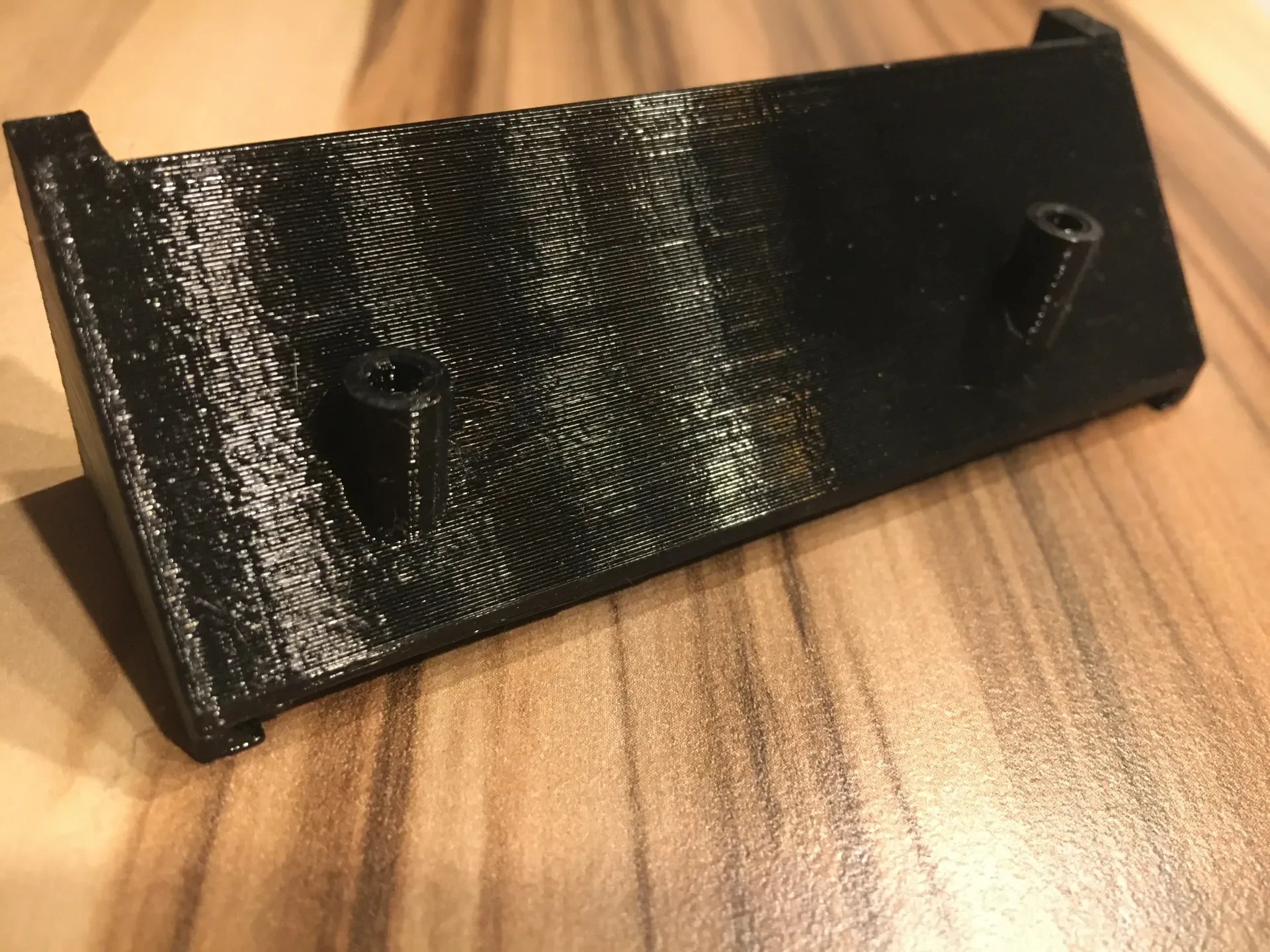

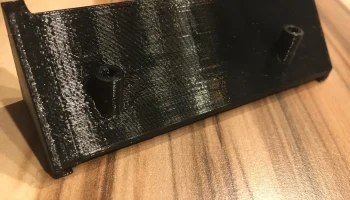

Конструкция состоит из основной части, которую можно просто вставить в боковые отверстия скобы. Он уже имеет очень плотную посадку, но также возможно дополнительное привинчивание двумя винтами 30xM3. Вторая часть представляет собой крышку, которую также можно безвинтовым образом прикрепить к основной части. На боковой стороне основной части имеется крошечное квадратное отверстие, которое позволяет соединить отдельные кле��мы путем вставки сплошного медного провода сечением 1,5 мм² (диаметр 1,3 мм), который обычно используется в электроустановках. В основной части дополнительно имеются отверстия для освобождения кабеля. Опционально имеется третья часть, которую можно прикрепить к основной части, чтобы обеспечить освобождение кабеля и для противоположной стороны. В общей сложности основная часть имеет восемь отверстий для установки терминала в целях эксплуатации. Четыре из них на самом деле необходимы для удлинения кабелей MK3. Остальные интерфейсы являются запасными и могут использоваться для распределения питания и т. д. Требуется ваше собственное творчество ;)
Печать
Довольно стандартно: PETG или PLA, высота слоя 0,2 мм, сопло 0,4 мм, заполнение 15%, 2+ периметра. Опоры не требуются, но вы можете включить поля, если тонкие стенки основной детали вызывают проблемы с адгезией.
Дополнительные части:

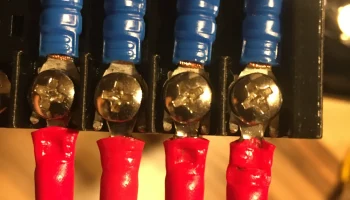

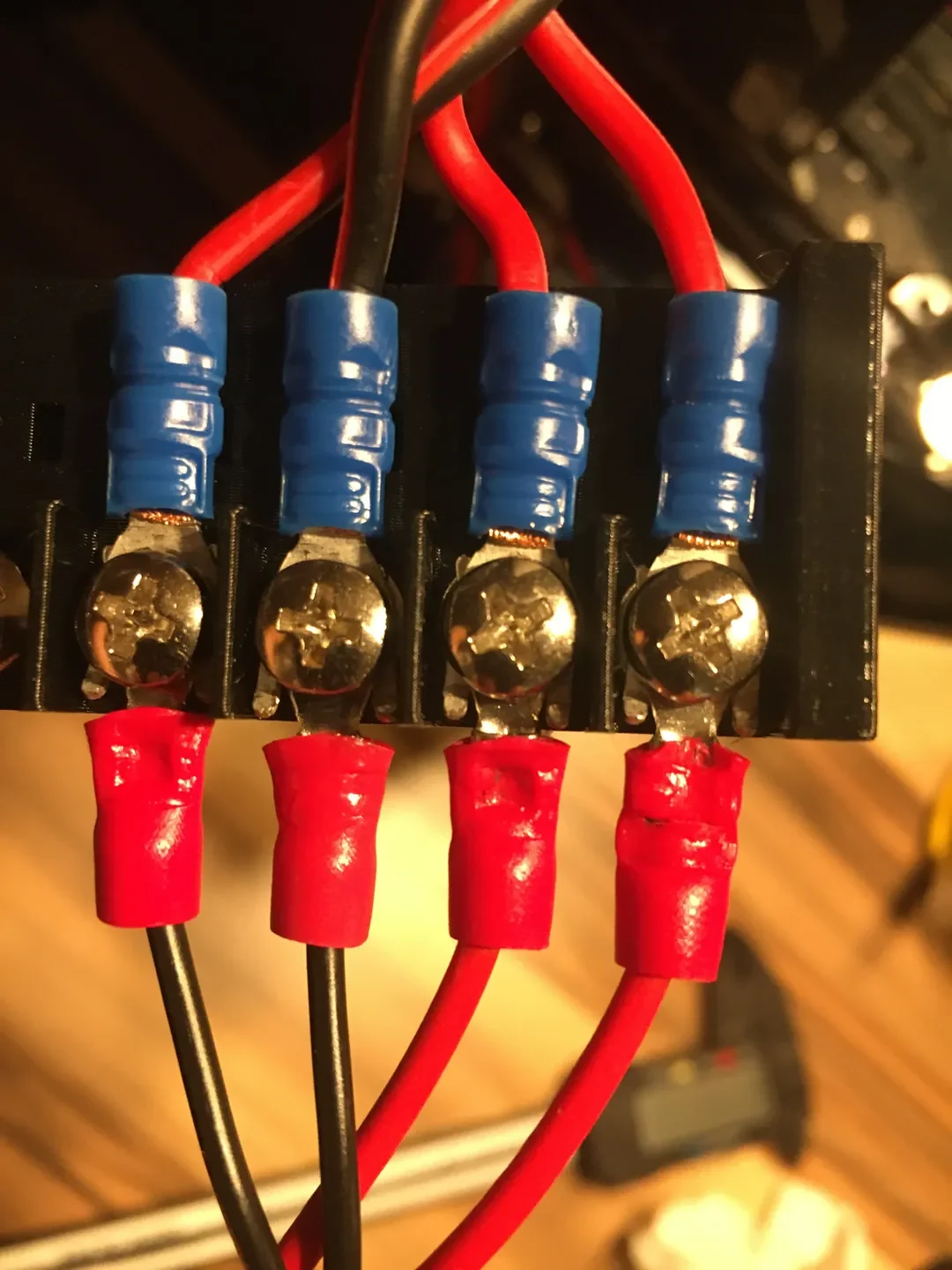

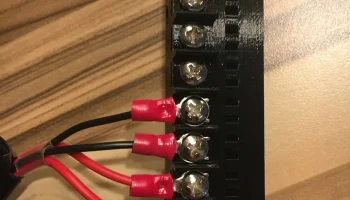

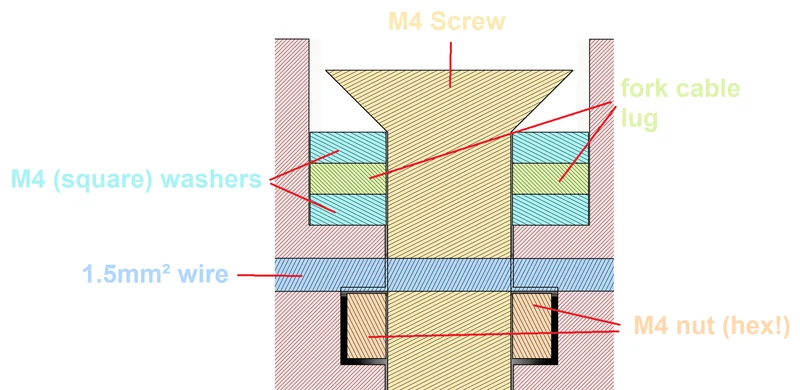

Для каждой предпочитаемой клеммы: винт M4 с полукруглой головкой 8 мм + обычная шестигранная гайка M4 (квадратные гайки не подходят!) + 2 шайбы M4 (квадратные) + вилочный кабельный наконечник.
22-86 мм, 1,5 мм² (диаметр 1,3 мм), одножильный медный провод (длина зависит от количества интерфейсов, которые вы хотите соединить)
кабельные стяжки 2 мм
2 винта M3 30 мм (если вы хотите прикрутить основную часть распорки)
Оплетка из проволоки сечением 1,5 мм²
Знать проблемы:
Если используется прикрепляемый кабельный фиксатор, подходящей крышки пока нет.
Поделитесь, пожалуйста, своими отзывами и мнениями =)
