Крышка банки - кодовый замок

Использовать

Замок предназначен для банки с выступом 63-2030, которая является наиболее часто используемой банкой для варенья в моей стране.

Замок можно установить на банку с оригинальной крышкой или без нее.

Модель

Эта модель вдохновлена конструкцией замка, показанного на видео [525] Замок бензобака советского автомобиля, расшифрованный LockPickingLawyer.

Я создал этот дизайн с двумя основными целями:

Так что я мог бы попытаться расшифровать (ради интереса).
Что-то улучшить я подумал во время просмотра упомянутого видео (заинтересовался, а так как у меня есть 3D-принтер...).

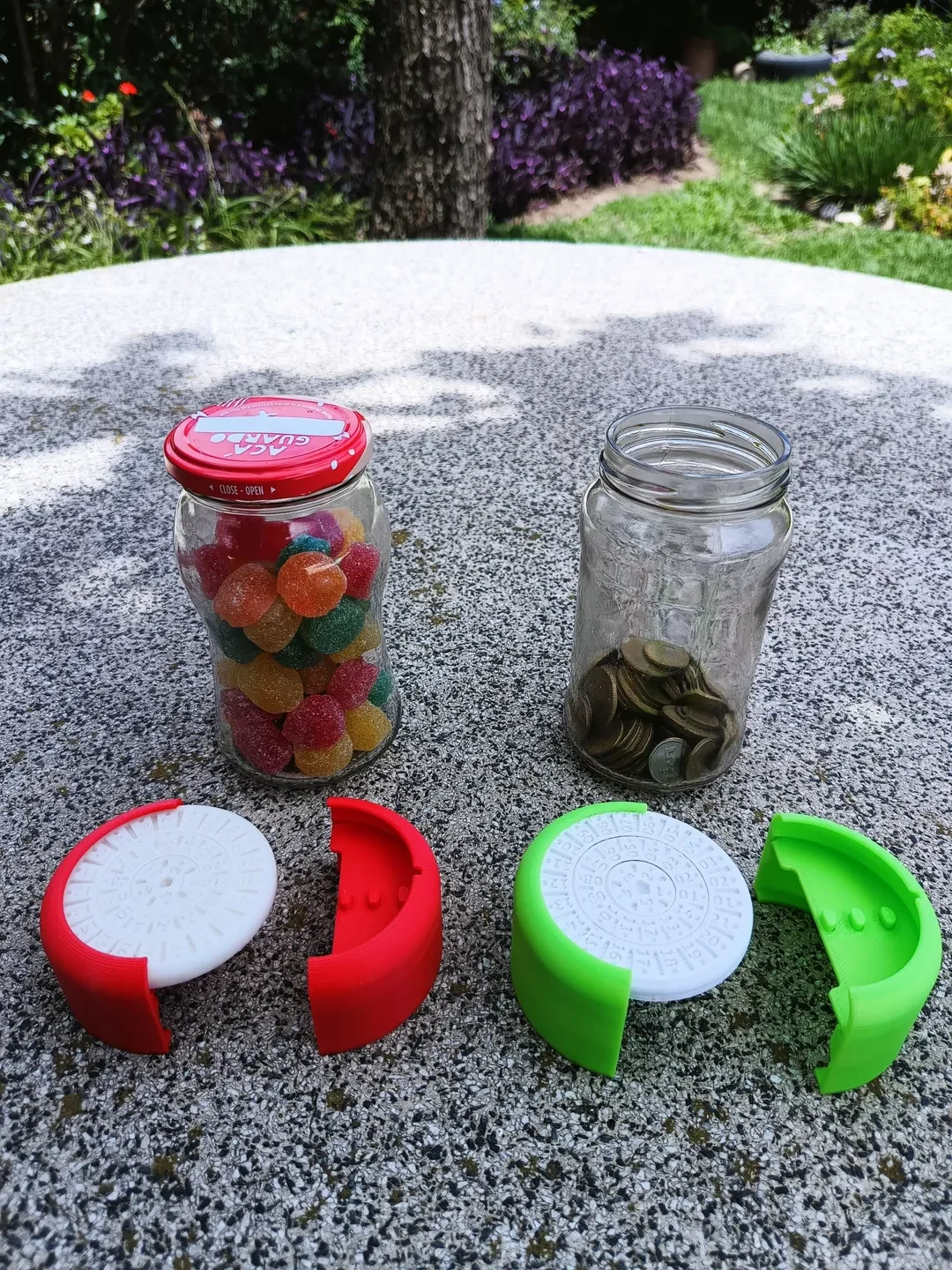

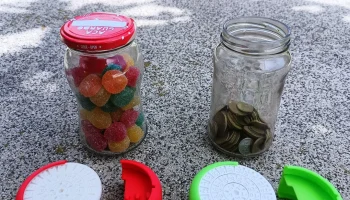

Чтобы дизайн можно было использовать после того, как я с ним поиграюсь, я смоделировал замок так, чтобы он подходил к стандартной крышке банки из-под варенья, как показано на рисунках.

Так как я приложил немало усилий к этому игрушечному замку (и конечный результат мне понравился), решил им поделиться. Считаю это оригинальной конструкцией из-за добавленных мной улучшений (в основном возможность смены кода плюс дополнительный циферблат).

Некоторые варианты использования этого принта:

Хранить простые вещи подальше от других (конфеты, мелочь или что-то еще, что помещается в банку с вареньем).
Попрактиковаться в вскрытии замков этого конкретного типа.
Подарить кому-нибудь подарок, чтобы его открыли, нужно расшифровать комбинацию.

Имейте в виду, что его относительно легко расшифровать и он сделан из пластика (по сути, игрушка), поэтому вам не следует использовать его для защиты чего-то существенно важного. Как уже было сказано, конфеты — это нормально, а также немного мелочи.

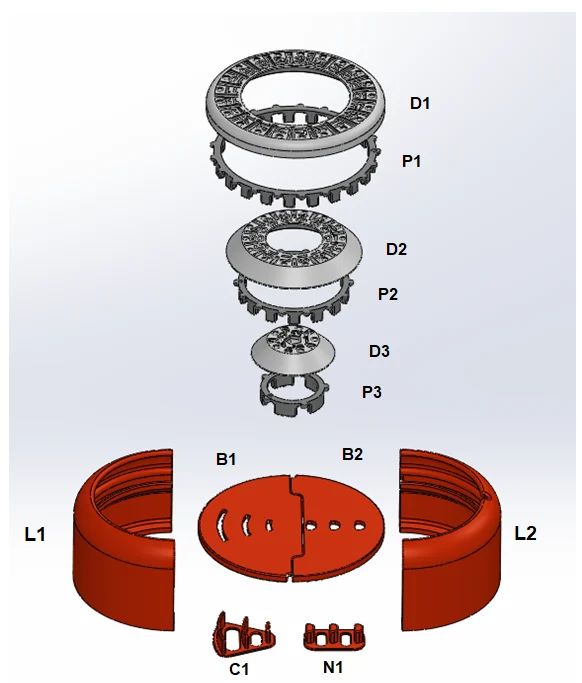

Список запчастей
D1 — Набрать 1, версия 1.0 D2 — Набрать 2, версия 1.0 D3 — Набрать 3, версия 1.0
P1 — Контакт — набор номера 1, версия 1.0 P2 — Контакт — набор номера 2, версия 1.0 P3 — Контакт — набор номера 3, версия 1.0
L1 — Крышка v2.0 B1 — Основание v1.0 C1 — Изогнутые зажимы v1.0
L2 — Крышка 2, версия 2.0 B2 — Основание 2, версия 1.0 N1 — Болты, версия 1.0

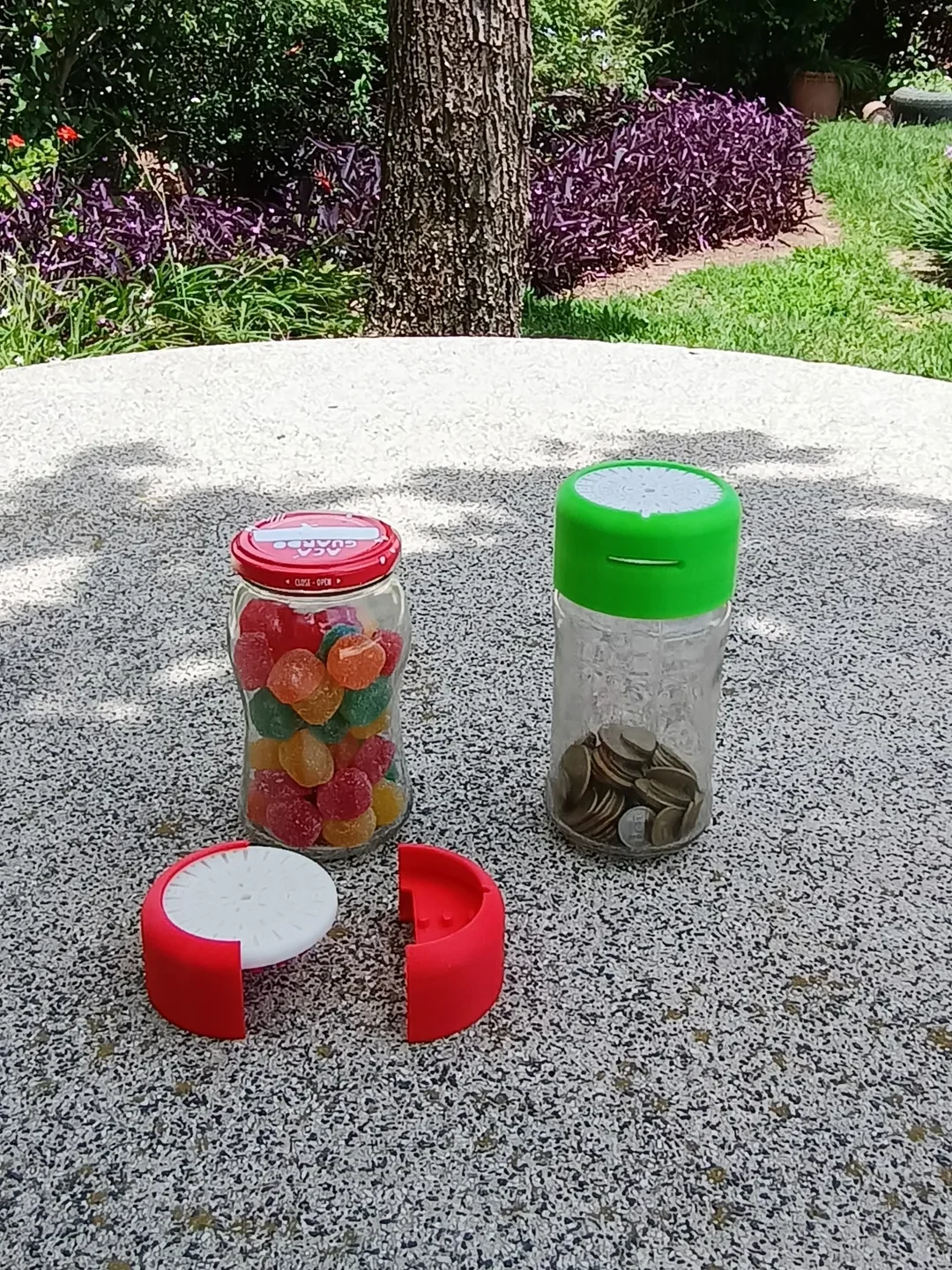

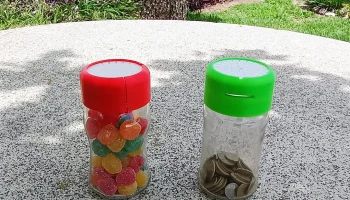

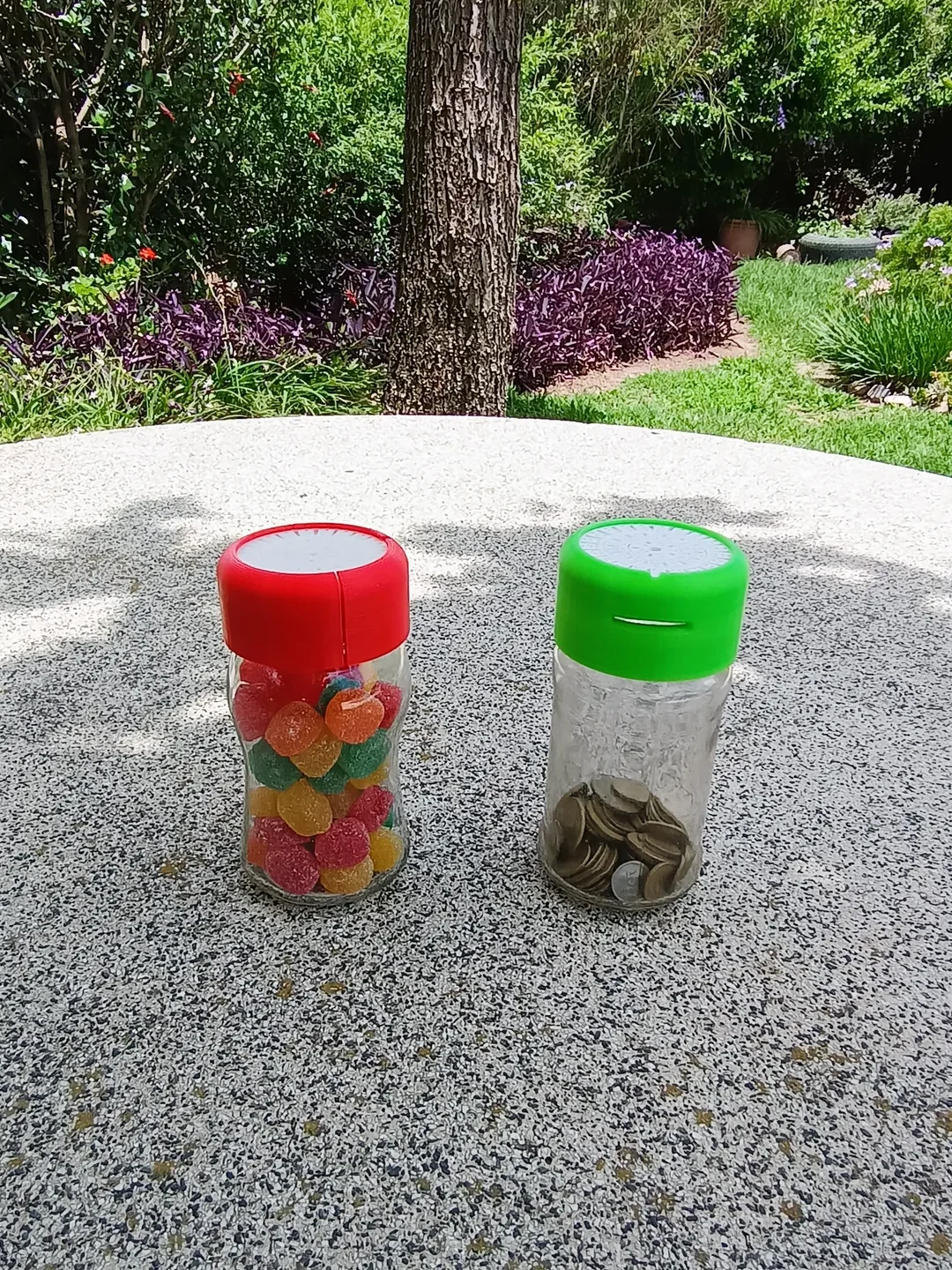

Существует версия для крышек (Lid 3 v2.0 и Lid 4 v2.0) с прорезью для монет, чтобы не использовать код только для того, чтобы положить деньги.

Этапы сборки остаются прежними.

Этапы сборки
Шаг 1: Сборка оснований

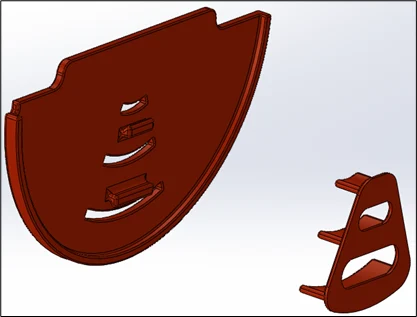

Соберите основания, вставив болты (N1) и блокирующие изогнутые зажимы (C1) в соответствующие основания (B1 и B2).

Этапы сборки следующие.

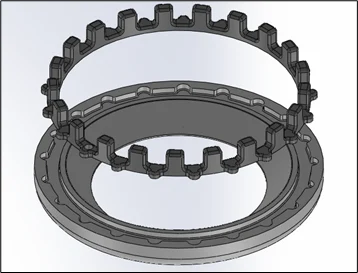

1.a Детали: B1 и C1 1.b Детали: B1 и C1

1.c Детали: B2 и N1 1.d Детали: B2 и N1

Шаг 2: Подбор кода для замка

Соберите циферблаты, вставив соответствующие штифтовые колеса.

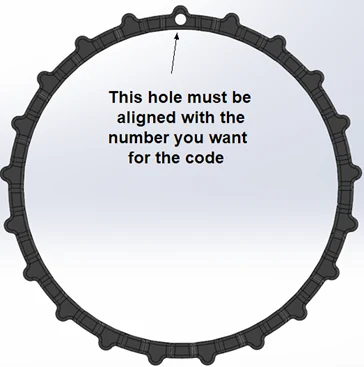

Выбор кода: Каждое штифтовое колесо (P1, P2 и P3) имеет небольшое отверстие для идентификации настоящих ворот. При совмещении этого отверстия с номером указанное число становится частью кода. Это необходимо сделать для трех колесиков шкалы (D1, D2 и D3).

Этапы сборки следующие.

2.a Детали: D1 и P1 2.b Детали: D1 и P1

2.c Детали: D2 и P2 2.d Детали: D2 и P2

2.e Дет��ли: D3 и P3 2.f Детали: D3 и P3

Шаг 3: Сборка первой половины крышки банки

Сборка половины, содержащей болты замка.

На этом этапе основание с болтами (B2) вставляется в полукрышку, имеющую выемку посередине выше (L2). Это делается путем совмещения выемки в основании с внутренней канавкой полукрышки, как показано на рисунках ниже, а затем вращения основания до тех пор, пока оно не достигнет упора на противоположной стороне полукрышки.

Этапы сборки следующие.

3.a Детали: B2 и L2 3.b Детали: B2 и L2

3.c Детали: B2 и L2.

Шаг 4: Расставьте циферблаты

Расположите циферблаты (D1, D2 и D3), вставив их в основание (B1) с помощью изогнутых зажимов, как показано на рисунках ниже. Циферблаты опираются на основание.

4.а 4.б

4.в 4.г

Шаг 5: Сборка второй половины крышки банки.

Вставьте основание (B1) с набором циферблатов в паз полукрышки (L1), не имеющий выемки. Процедура такая же, как и для первой половины крышки на шаге 3, с той лишь разницей, что циферблаты должны опираться на верхнюю часть основания, вращая его через паз, пока он не достигнет упора на противоположной стороне.

Этапы сборки следующие.
