Пневматический пистолет - адаптер Люэра

Я почерпнул эту идею из видео Стефана Готтесвинтера:

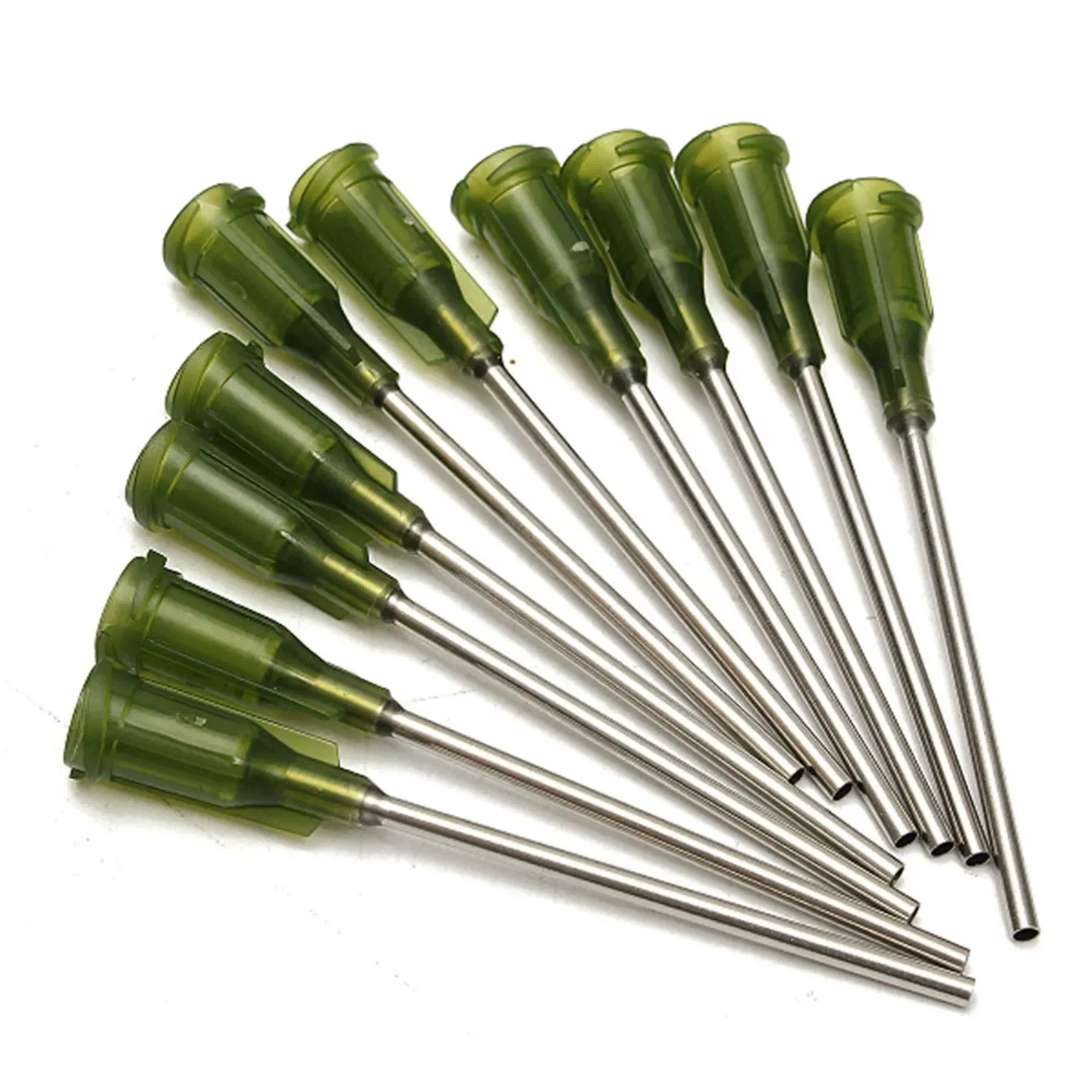

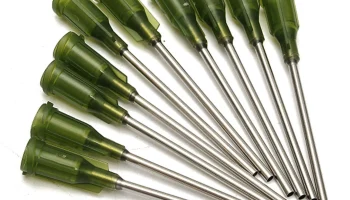

Основная идея состоит в том, чтобы иметь возможность использовать тупые дозирующие иглы (см. фотографии) со стандартным пневматическим пистолетом, чтобы направлять воздух в небольшие отверстия.

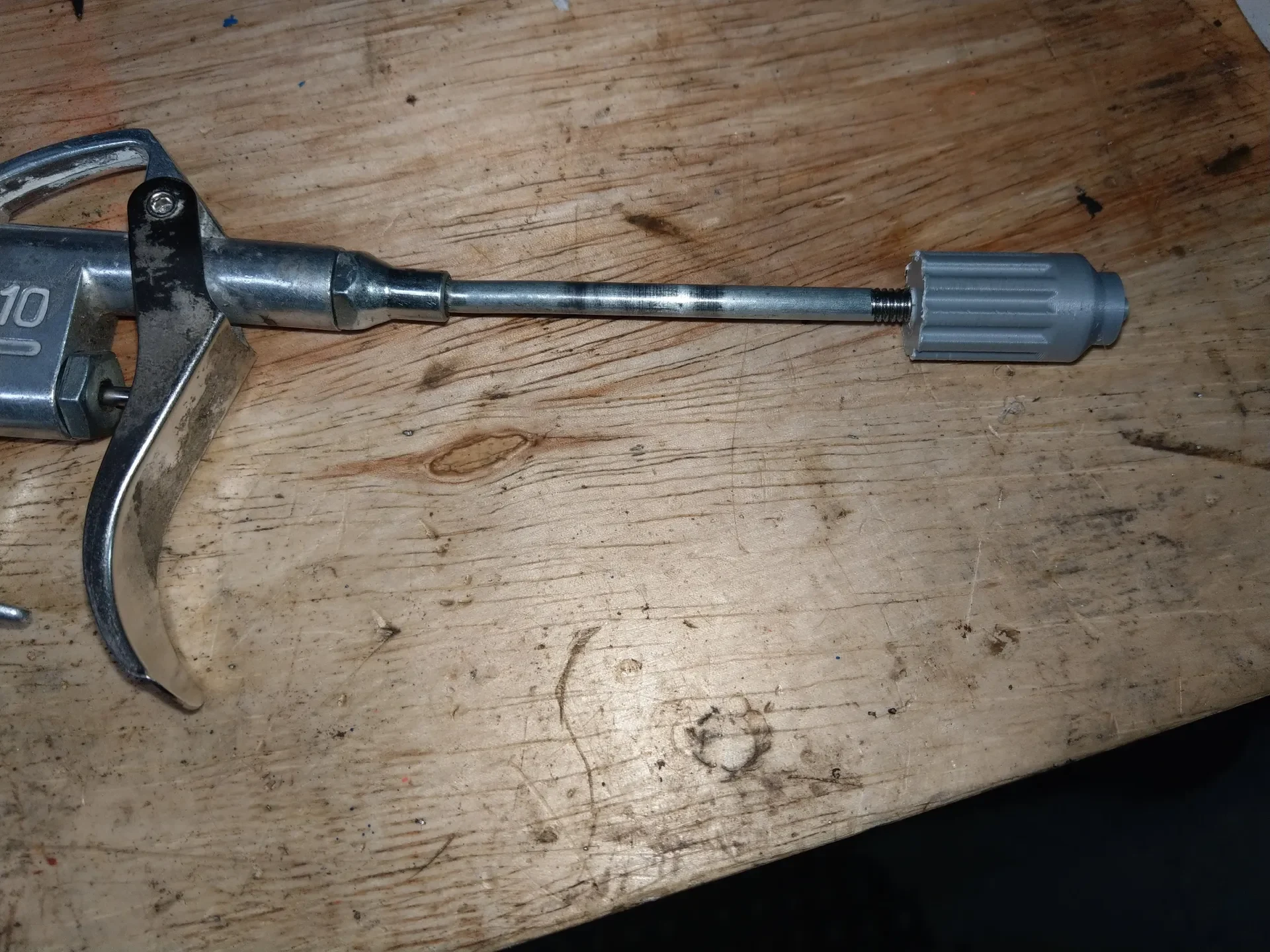

Я применил не��ного другой подход, чем Стефан: он использовал маленькие штифты, чтобы зафиксировать адаптер на трубке пневматического пистолета. Вместо шпилек я нарезал трубку пневматического пистолета и просто прикрутил переходник к трубке.

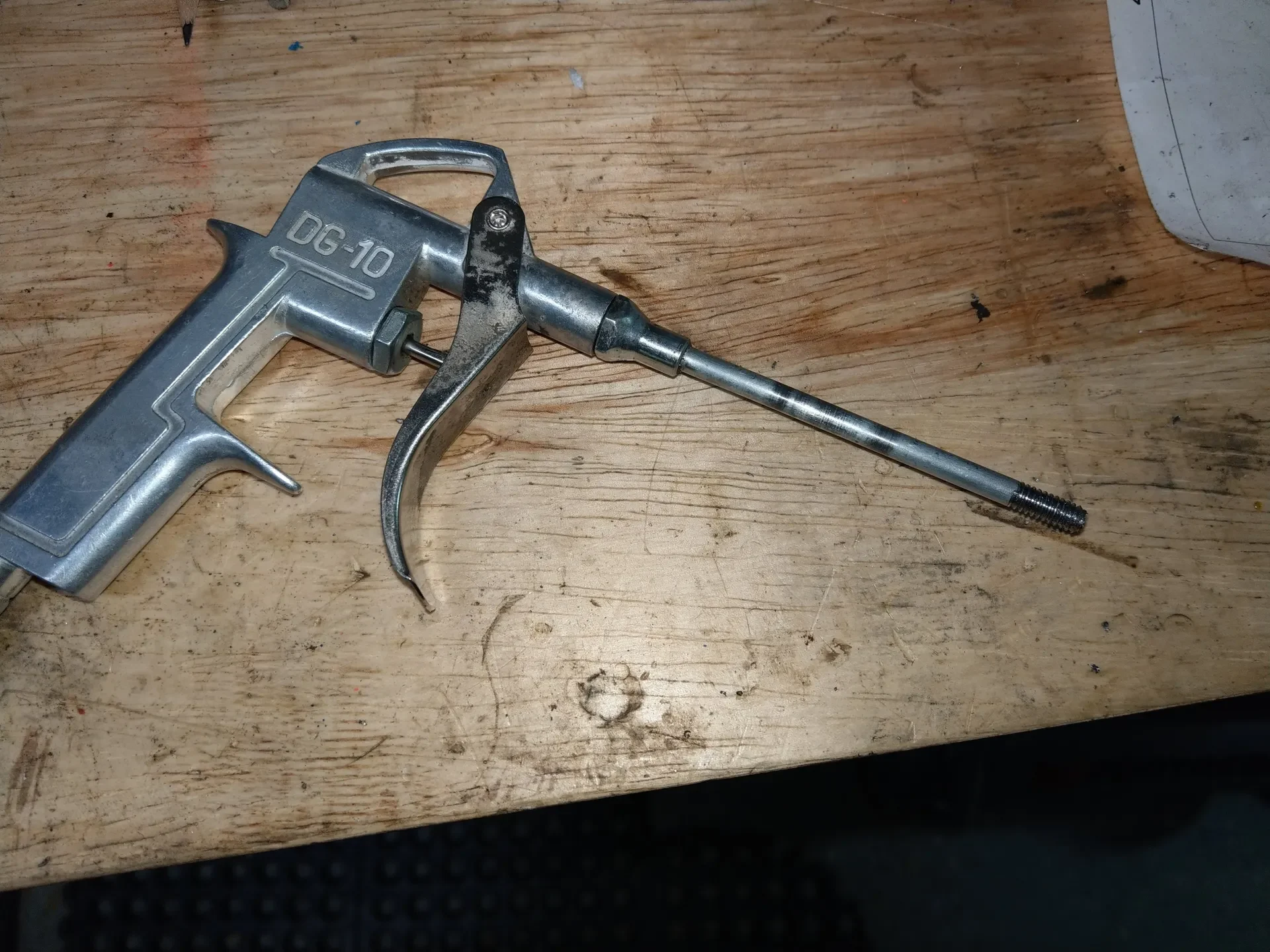

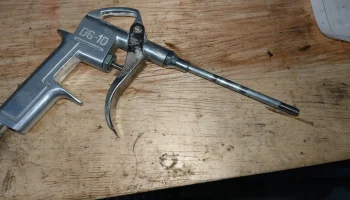

Чтобы нарезать трубку пневматического пистолета, я просто выбрал нарезной штамп, который подходит для довольно крупной резьбы (№ 12-24 для моего пневматического пистолета, это около 5,5 мм в метрических единицах). Мелкая нить печатается плохо, поэтому я пробежался по готовому отпечатку.

Чтобы адаптировать это к трубкам других размеров, я бы предложил напечатать дополнительные слои, а затем высверлить до необходимого размера (или просто изменить файл САПР ниже). Не масштабируйте отпечаток, иначе он не подойдет к стандартным фитингам Люэра.

Файл OnShape 3D CAD для этого находится здесь:

https://cad.onshape.com/documents/ffa10fcb1474a8f08919ea99/w/dddd0d016f18bb3db61164f3/e/19d87aa1b1e351b441114712

Распечатать инструкции

Распечатайте на PLA, используя предоставленный файл 3mf; иначе:

Часть отпечатка, где находится разъем Люэра, необходимо печатать с небольшой высотой слоя (0,1 мм). Стефан Готтесвинтер напечатал весь свой адаптер с высотой слоя 0,1 мм, но я напечатал с высотой слоя 0,2 мм и использовал адаптивные слои для печати части Люэра со слоями 0,1 мм — это значительно сокращает время печати.

Я использовал периметр = 3 и поля. Поля, вероятно, не были необходимы, но я перестраховался.
