Комплект преобразования BLV в кинематику Rat Vcore (полн...

Комплект преобразования BLV в кинематику Rat Vcore (полн... 2

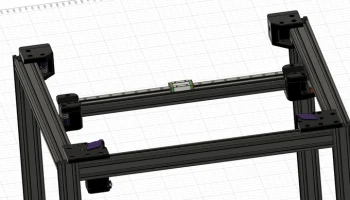

Комплект преобразования BLV в кинематику Rat Vcore (полн... 3

Источник:

www.printables.com

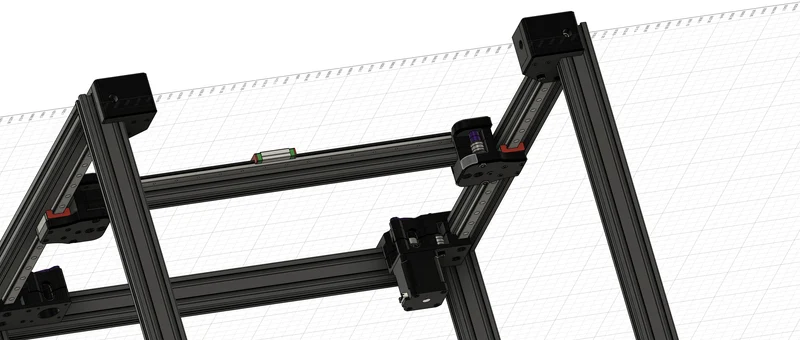

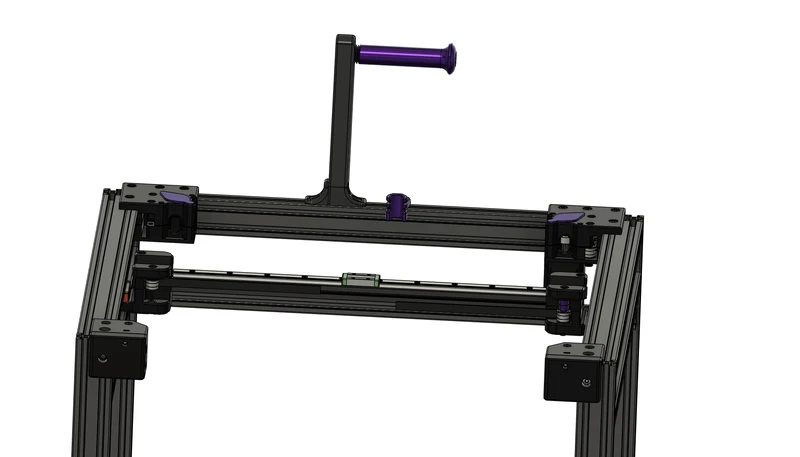

Требуется дополнительная настройка и конкретная спецификация (со ссылками на необходимую деталь). Я работаю над деталями оборудования (гайки, болты и т. д.). Цель состоит в том, чтобы использовать как можно больше оборудования, которое входит в комплекты BLV (см. fysetc), за очевидным исключением частей, связанных с кинематикой, таких как подшипники, болты и гайки M5 и, конечно же, 9-миллиметровые ремни. Со временем добавлю некоторые характеристики. На данный момент вы найдете правую часть кинематики, содержащую все необходимое оборудование (левая часть использует то же самое). Я предлагаю напечатать деталь на чем-нибудь вроде PA-CF или PC (например, PCblend от Prusa), даже PETG CF может работать нормально, обеспечивая хорошую жесткость и сопротивление. Уход за PA (не CF), у некоторых марок я заметил значительную деформацию со временем. Возможность печати деталей Y улучшена по сравнению с деталями Vcore. Я разделил деталь на две части, чтобы обеспечить лучший допуск в месте, где будут установлены подшипники и шайбы. Файл шага со временем будет получать обновления и изменения.

PS Добавлю совместимость с 1515 экструзией и MGN7 для гантри, в связи с тем, что некоторые тесты дали очень хорошие результаты с этой комбинацией, и было б�� неплохо получить еще какие-нибудь отзывы по этому поводу.

-1515 портальный только с European Extrusion-

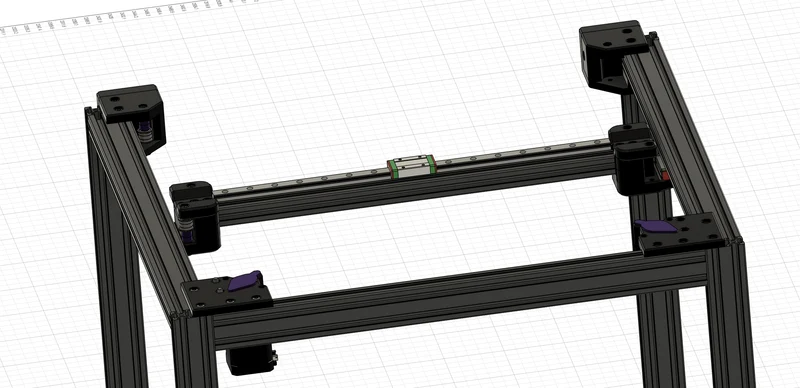

ОБНОВЛЕНИЕ 1: Добавлена версия для экструзионного портала 1515. Предлагаю использовать профиль 1515 (460мм) от стандартов voron V0, так как он совместим с рейками МГН7 и МГН9. Для установки гайки М3 в профиль 1515 (формат Voron) вам понадобится только гайка М3.
Он тоже находится в БЕТА-версии, я просто жду какой-нибудь аппаратной части. Используйте mgn7 на модели 1515, чтобы получить очень легкий портал.

ОБНОВЛЕНИЕ 2: улучшены некоторые мелочи в деталях натяжителя. Версия для портала 1515 также нуждается в обновлении, в то же время вы можете использовать натяжные детали «стандартной» версии.

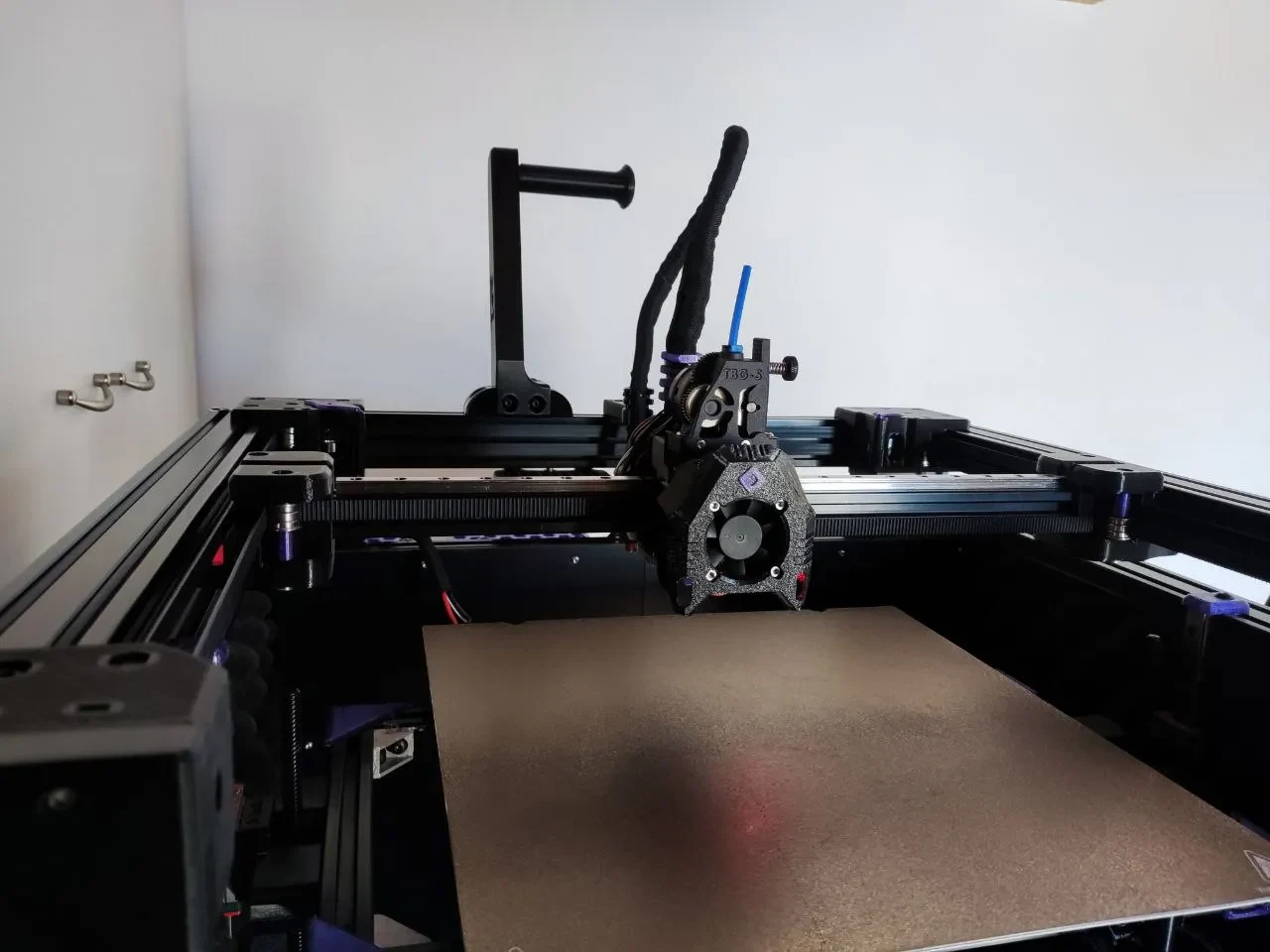

ОБНОВЛЕНИЕ 3: БЕТА-тестирование ЗАВЕРШЕНО, и оно работает нормально, мы с парой ребят протестировали его, файл обновлен до V4. Улучшена траектория ремня для натяжных деталей и несколько допусков.
Портальная версия 1515 находится на тестировании и нуждается в некоторой доработке.

ОБНОВЛЕНИЕ 4: Версия 1515 (1515 460 мм) для алюминиевых профилей ЕС протестирована и работает.

ОБНОВЛЕНИЕ 5: улучшен портал 1515 (1515 460 мм) для алюминиевых профилей ЕС. Улучшение скорости по сравнению с экструзией 2020 года является постоянным.
Следующее обновление адаптирует EVA 3 и EVA 2 к 1515 и mgn9 (необходимо адаптировать высоту).

ПОЛЕЗНЫЕ ССЫЛКИ (ВНИМАТЕЛЬНО ПРОВЕРЬТЕ ССЫЛКУ, ИНОГДА МОЖЕТ СЛУЧИТЬСЯ, ЧТО СВЯЗАННЫЙ ПРОДУКТ ИЗМЕНИТСЯ ИЗ-ЗА ALIEXPRESS. В ЭТОМ СЛУЧАЕ, ЕСЛИ У ВАС ЕСТЬ НЕКОТОРЫЕ СОМНЕНИЯ ИЛИ ТОВАР КАЖЕТСЯ НЕПРАВИЛЬНЫМ ОТЧЕТ В КОММЕНТАРИИ. Я ПОСТАРАЮСЬ ПЕРИОДИЧЕСКИ ПРОВЕРИТЬ ССЫЛКИ)

Ф695 х 24

https://s.click.aliexpress.com/e/_DB8h4ZL

695 х 12

https://s.click.aliexpress.com/e/_DEBkCAp

Мини-прецизионная прокладка (5x8x1) x 29

https://s.click.aliexpress.com/e/_DmhM8xX

Прокладки Allu 6 мм (или используйте проставки с печатным рисунком)

https://s.click.aliexpress.com/e/_DnaqmRX

9 мм ремни

https://s.click.aliexpress.com/e/_DdU6w2N

GT2 Шкив для ремней шириной 9 мм, 2 шт.

https://s.click.aliexpress.com/e/_DcRfHBj
