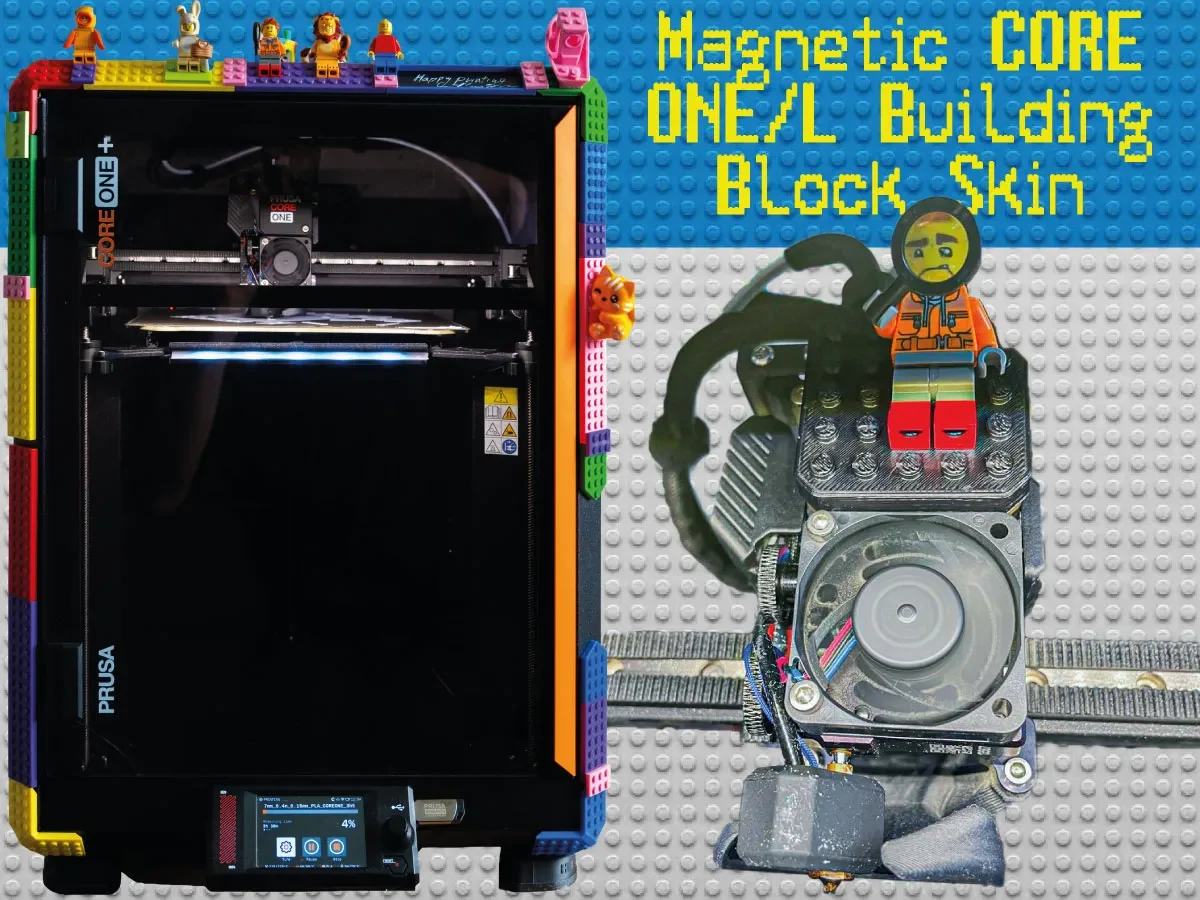

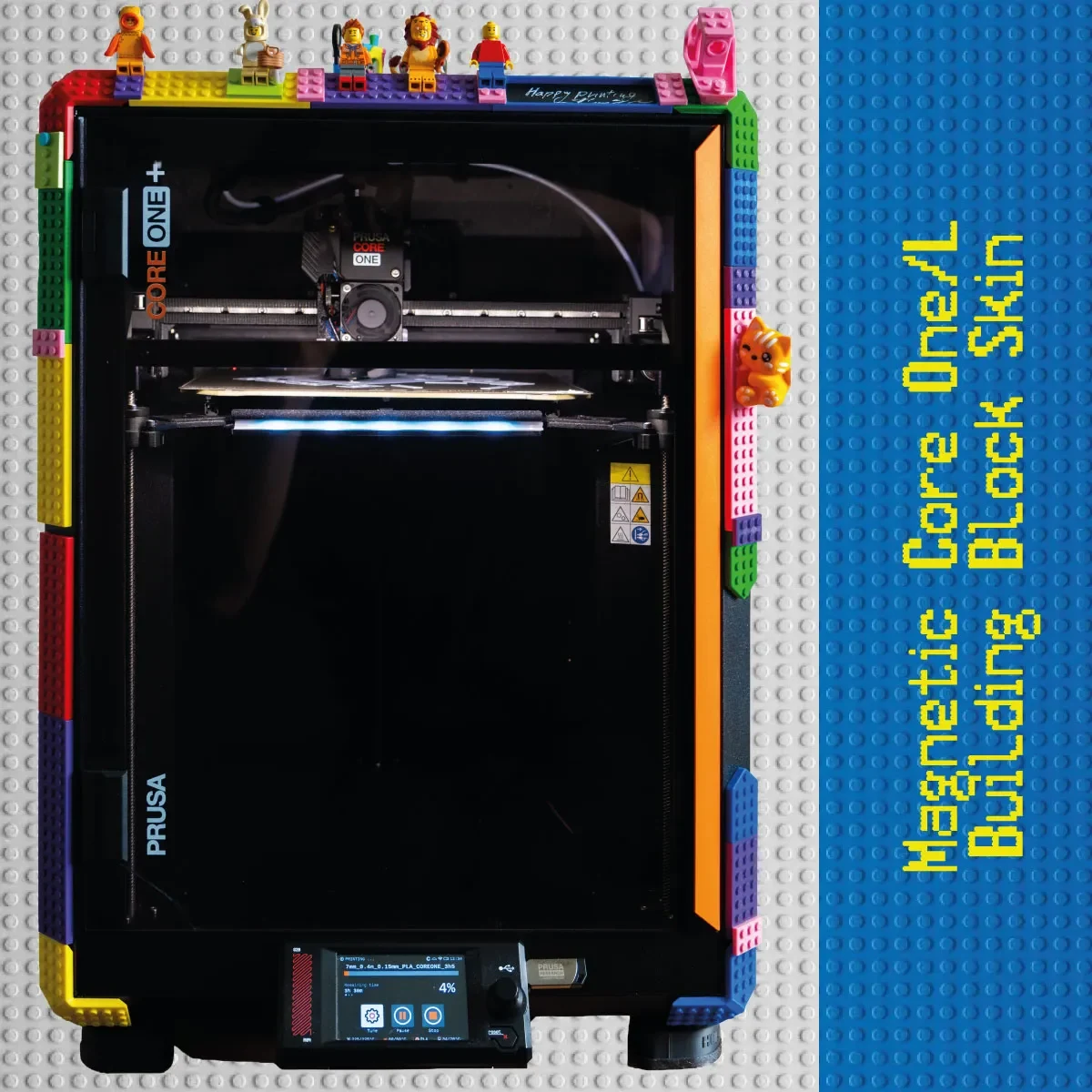

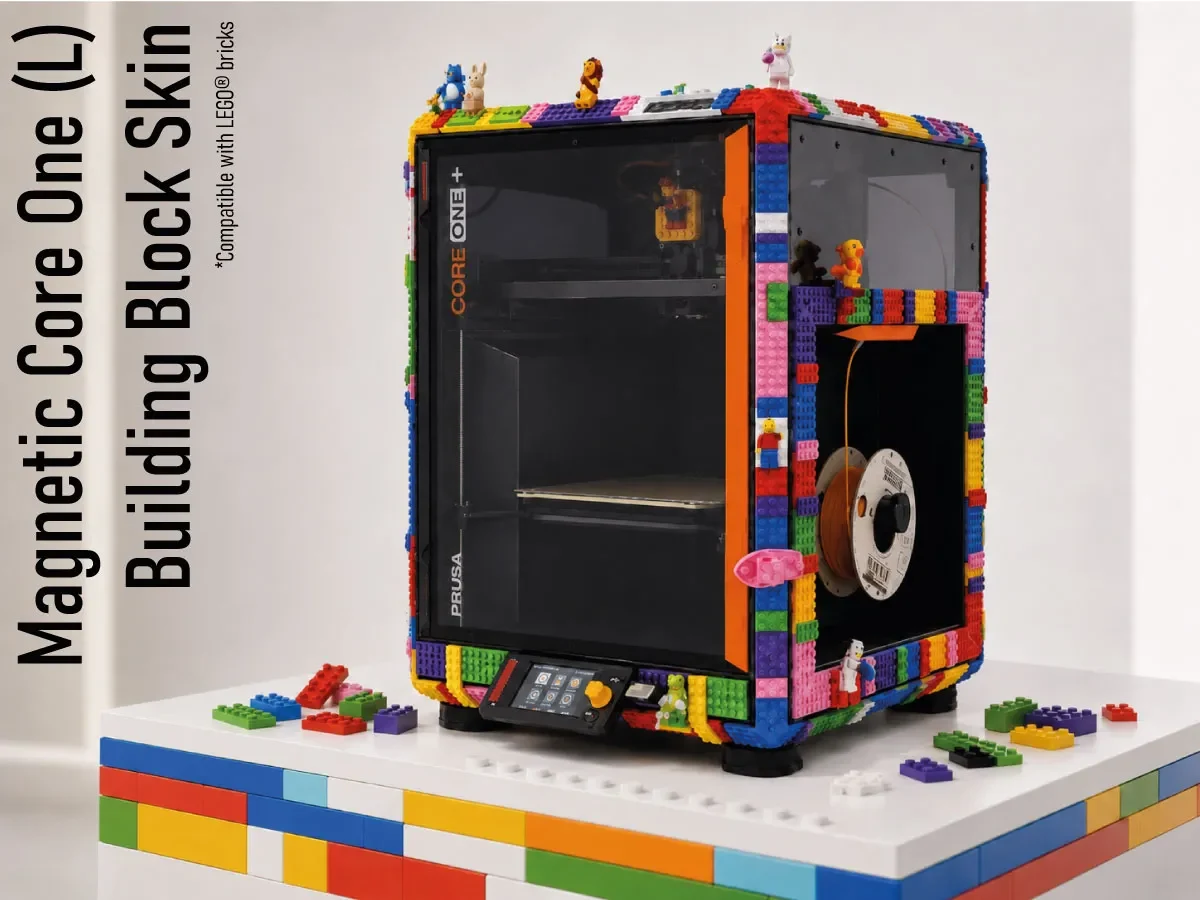

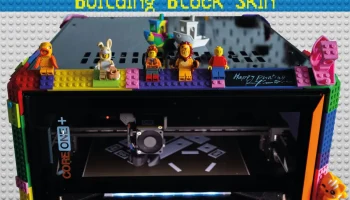

Оболочка стандартного блока Magnetic Core One/L
Файлы
Загруженные файлы следуют простому соглашению об именах:
_-Magnet__-Studs_.stl
PrinterModel — если деталь относится к Core One или Core One L, файл начинается с C1 или C1L. Если деталь универсально используется на обоих принтерах, этот префикс опускается.
MagnetSize — номинальный размер магнита, диаметр x толщина. Модель будет иметь прорезь немного большего размера (+0,1 мм), чтобы учесть усадку.
BlockType — тип строительного блока, изображения и описания ниже.
StudCount — длина x ширина строительного блока в единицах шпилек. Ширина по умолчанию — три шпильки, длина варьируется.
Ось — некоторые детали предназначены только для осей XY или Z. Части, не специфичные для оси, опускают эту часть имени файла.
Пример:
C1_8x2-Magnet_Corner_5x3-Studs.stl
относится к угловой детали, специально предназначенной для Core One, с прорезью для магнита диаметром 8 мм и толщиной 2 мм, длиной 5 шпилек и шириной 3 шпильки.
Детали, предназначенные для определенной оси или ориентации или для конкретного принтера, имеют на задней стороне текст, указывающий на правильное использование.

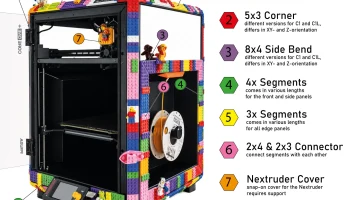

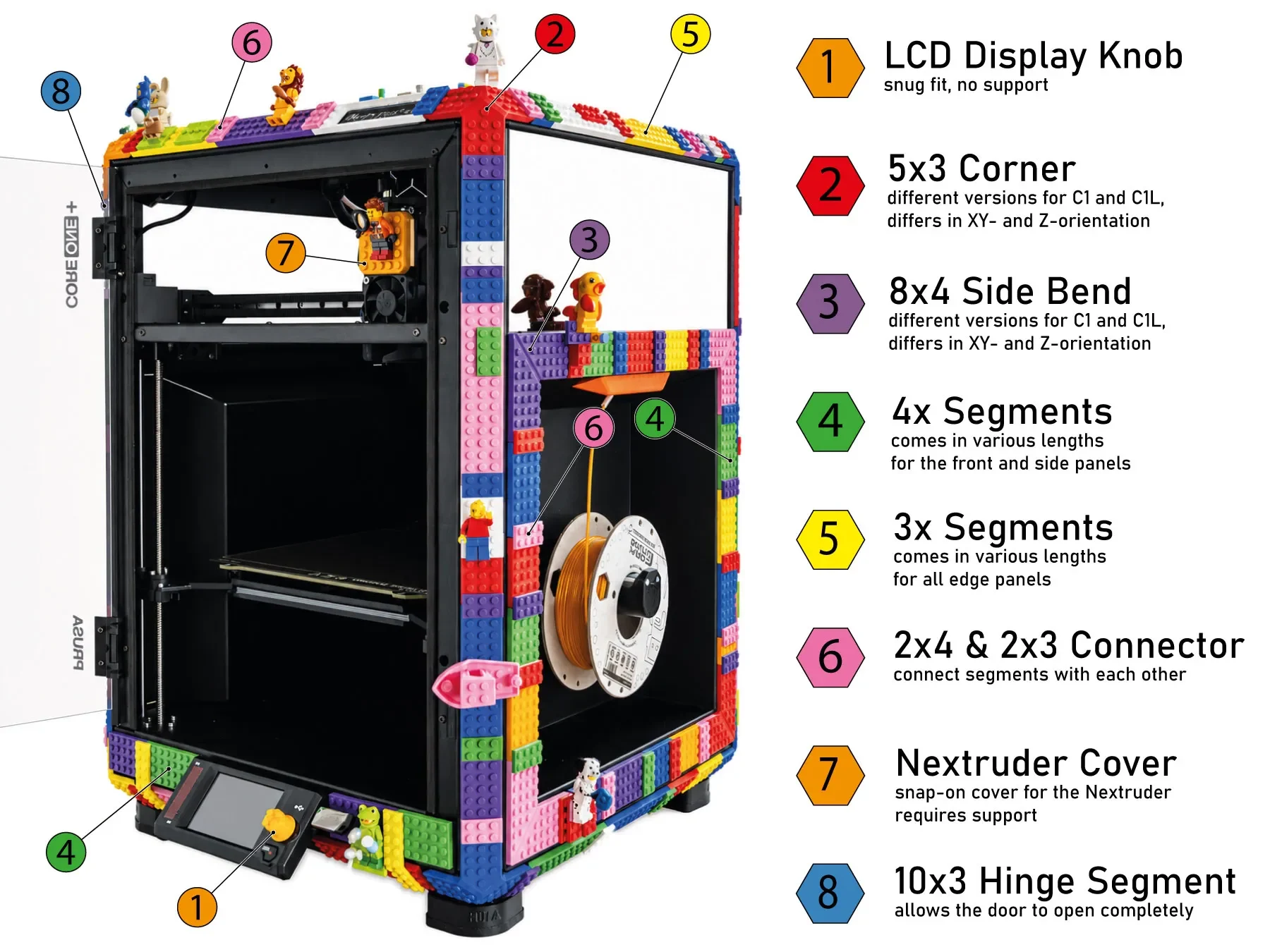

Типы блоков
Инструкции по сборке
Детали крепятся к раме принтера с помощью магнита. Магниты вставляются в задние пазы и при необходимости могут быть приклеены. Поддерживаемые размеры магнитов: 8×2 мм и 6×3 мм. Сегменты можно соединить с помощью прилагаемых разъемов или совместимых готовых строительных блоков.
Необходимые детали:
Core One: 8 углов, 49 шпилек по XY, 65 шпилек по Z.
→ длина сегментов: 39 и 55 шпилек
Core One L: 8 углов, 55 шпилек по XY, 75 шпилек по Z.
→ длина сегментов: 45 и 65 шпилек
Используйте два сегмента выреза для петель, чтобы двери открывались на 180°: один сразу после верхнего угла и один на четыре стойки после нижнего угла. Core One L еще не проверен.
Угловая ориентация имеет значение: ось Z немного длиннее, чем XY. Проверьте заднюю маркировку. Если появляются зазоры, поверните затронутые углы.
Ремикс и вклад
Опубликовано под лицензией CC BY в знак признания того, что компания Prusa выпустила файлы САПР Core One / Core One L. Коммерческое использование, ремиксы и повторные загрузки разрешены с указанием авторства.
Файлы Fusion и STEP включены для удобства ремикширования. Файлы Fusion частично параметризованы, поэтому такие изменения, как размер магнита или допуск шпильки, обычно требуют редактирования только 2-4 параметров.
Нужны другие размеры магнитов, ширина или длина сегментов? Спрашивайте в комментариях или загружайте свой ремикс.
Журнал изменений
17.05.2026: первая загрузка
22.05.2026: Удаление устаревших компенсационных блоков, обновление угловых и концевых блоков с текстовой отпечаткой.
22.05.2026: Добавлены специальные углы и концевые блоки CORE One L.
25.05.2026: Добавлен новый магнит размером 6х3мм.

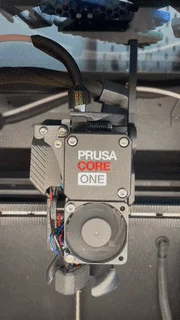

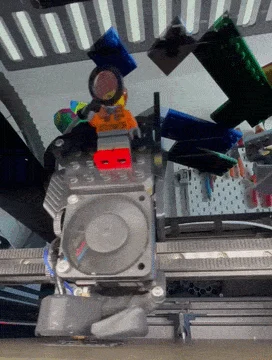

26.05.2026: Добавлен корпус блока Nextruder, крышка.
31.05.2026: Добавлен блок-кнопка для дисплея.
13.06.2026: Большое обновление: 4 панели, закрывающие боковые и передние части. принтер
