Клеммная колодка / разъем для проводов (с дополнительным...

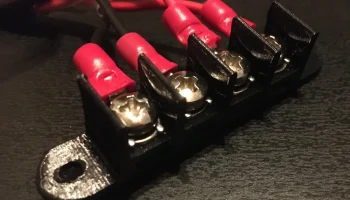

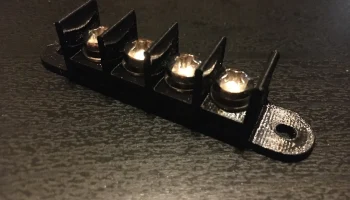

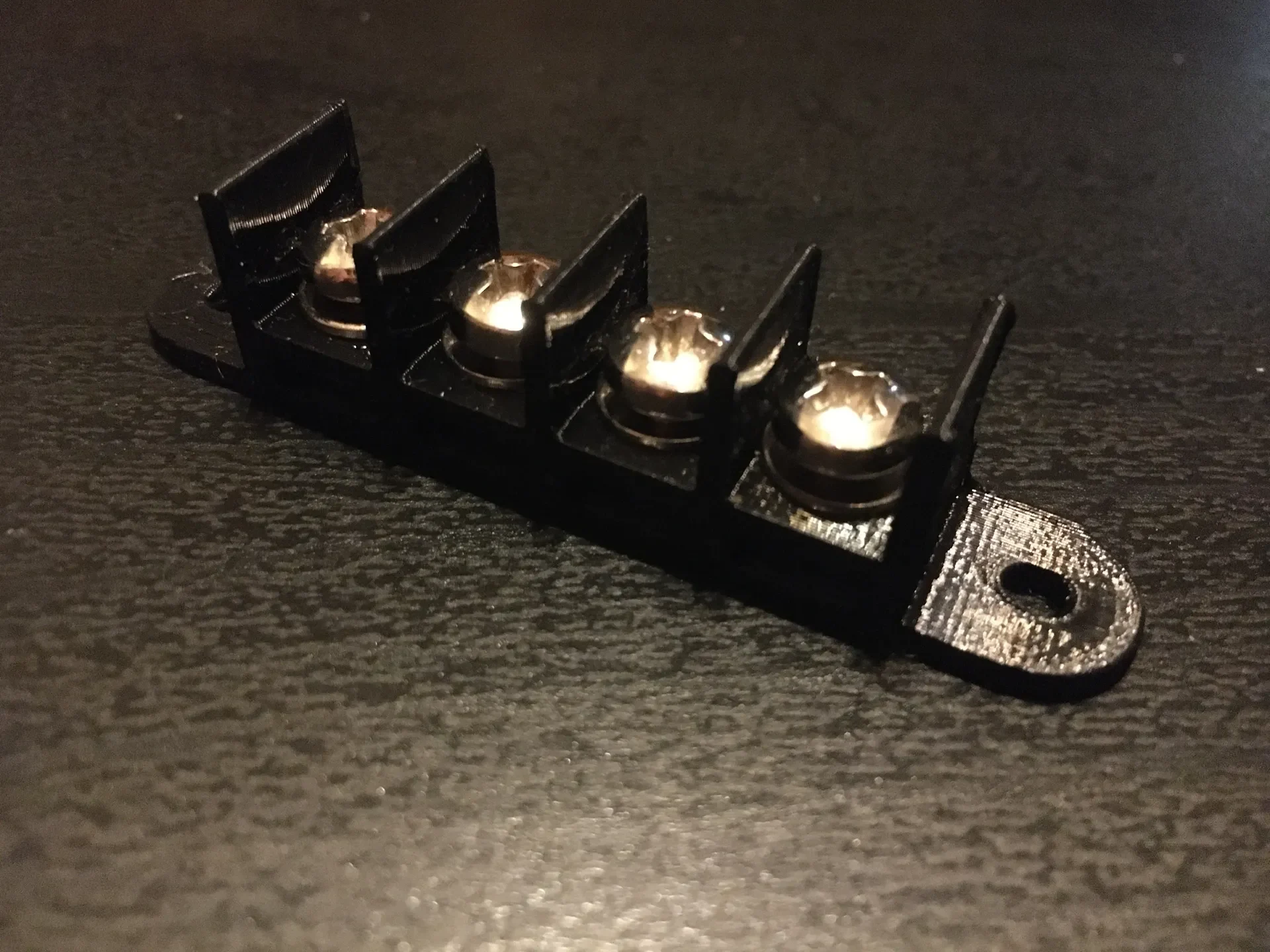

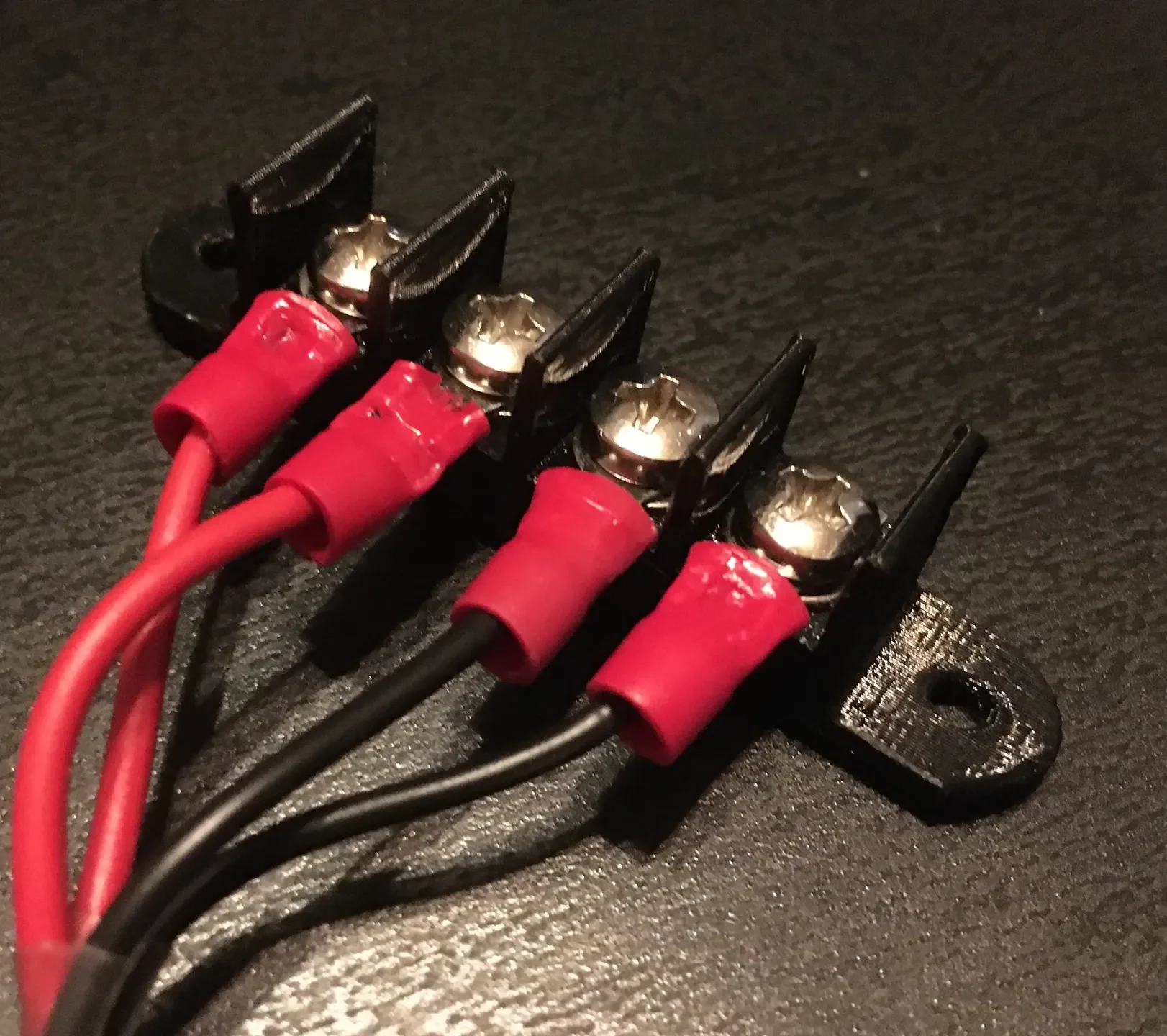

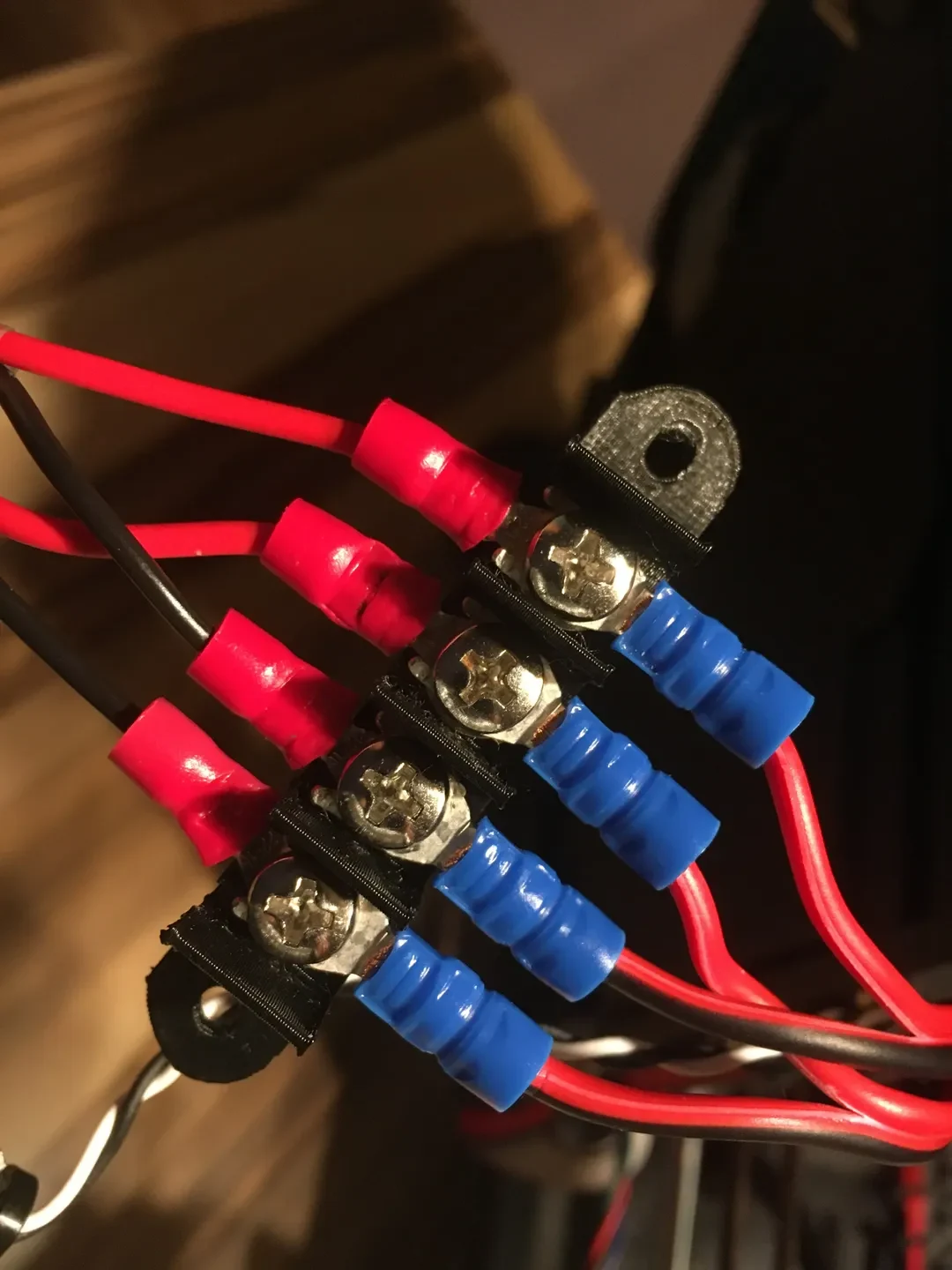

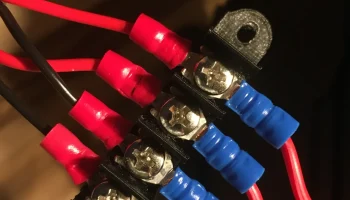

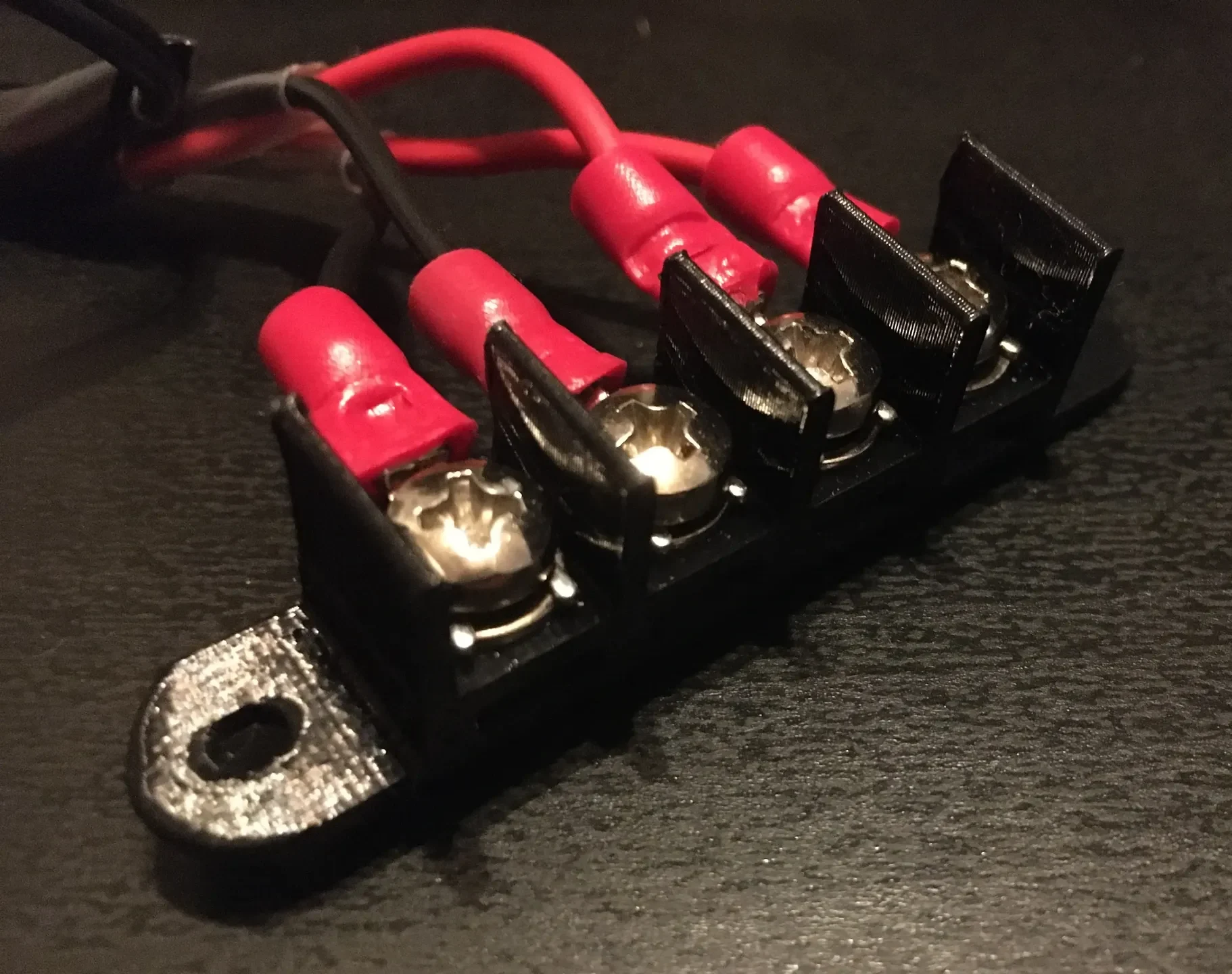

Я хотел иметь хорошие разъемы для удлинения кабелей блока питания моего MK3 без необходимости разбирать весь жгут кабелей. Поскольку подходящих винтовых клеммных колодок не было, я сделал это в стиле производителя и разработал свой собственный. Меры были сняты с клеммной колодки моего оригинального черного блока питания Delta. Поэтому размеры должны быть очень близки к этим.

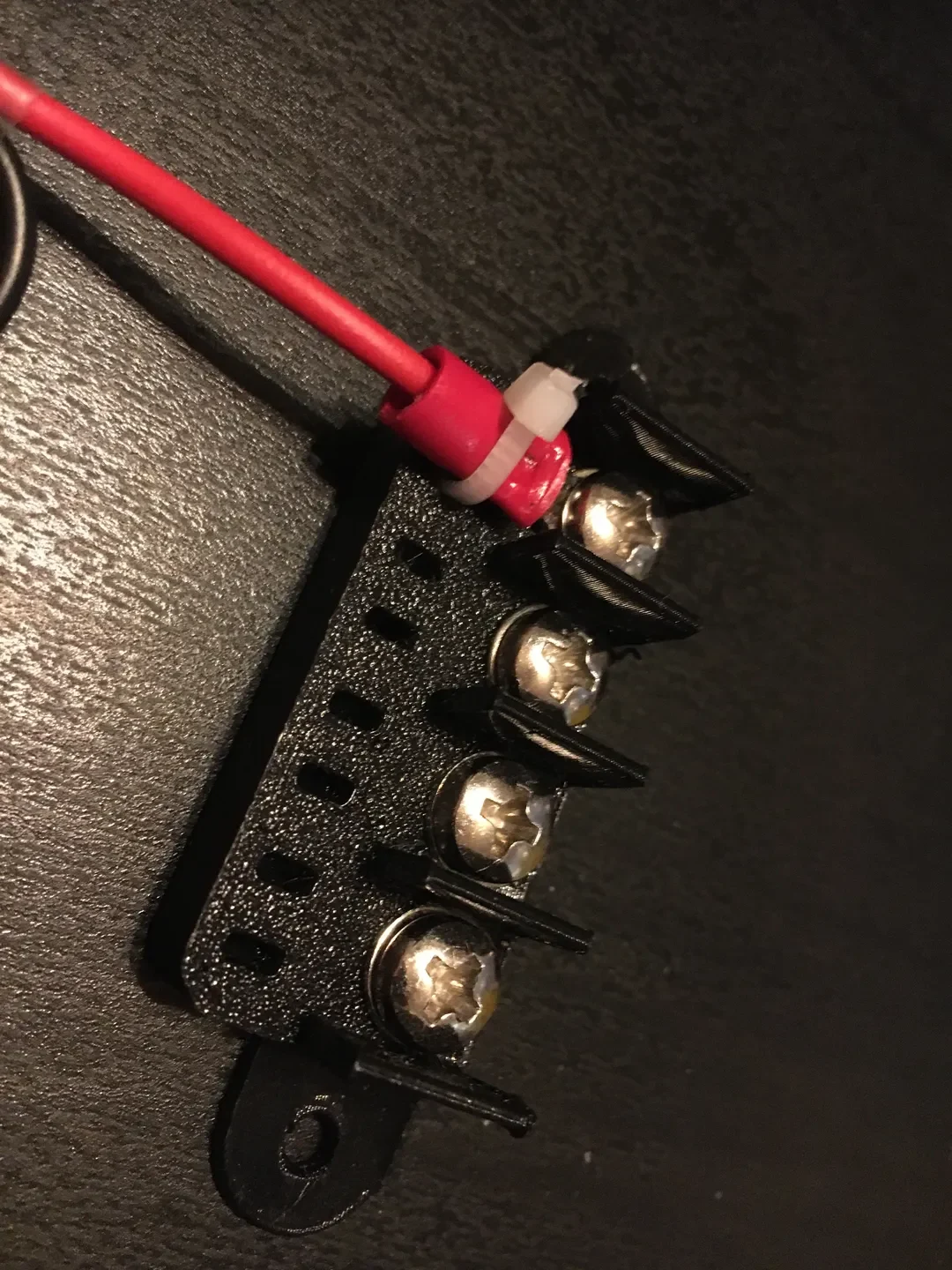

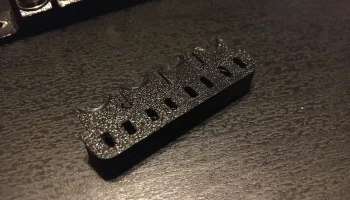

В моей конструкции дополнительно предусмотрена дополнительная деталь для крепления кабеля, которую можно прикрепить сверху с обеих сторон.

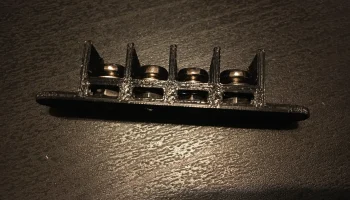

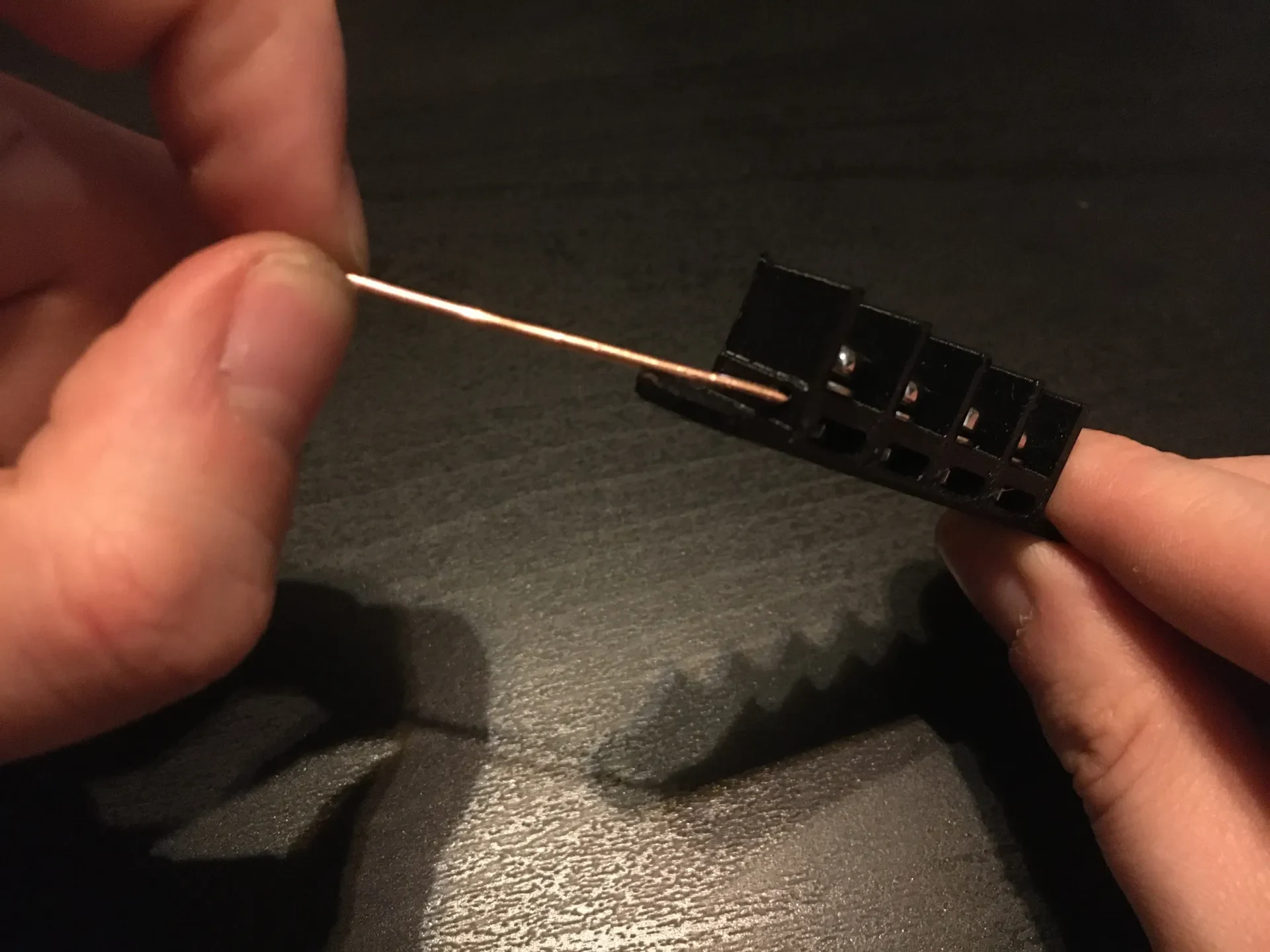

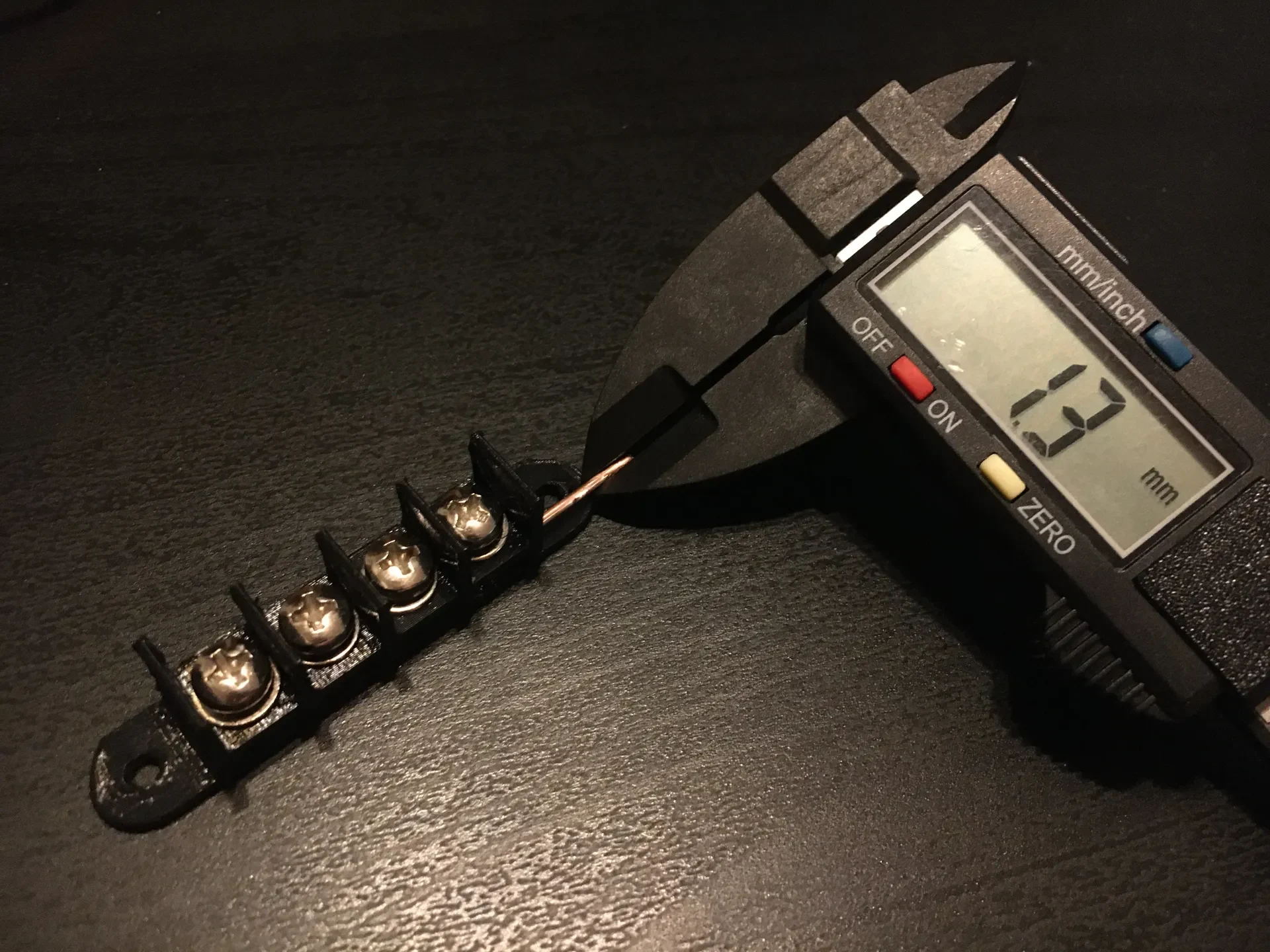

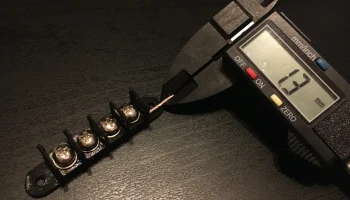

Соединение отдельных клемм также возможно путем вставки сплошного медного провода сечением 1,5 мм² (диаметром 1,3 мм), который обычно используется в электроустановках, в квадратные отверстия по бокам. Закрепление винтов обеспечит проводимость благодаря гайкам.

Подойдет печать PLA или PETG с высотой слоя 0,2 мм, двумя периметрами, заполнением 15 % и соплом 0,4 мм. Включите поля, если стены вызывают проблемы с адгезией.

Дополнительные детали, необходимые для каждого терминала:
Гайка M4 (макс. толщина 2,5 мм)
Винт M4 6-10 мм
1-2 шайбы M4 (одна над разъемом кабеля и, опционально, одна под разъемом кабеля. Квадратные шайбы диаметром 9 мм — ваш лучший выбор, если они у вас есть. Круглые имеют тенденцию поворачивать кабель, когда вы затягиваете винты. Альтернативно вы можете использовать квадратные гайки M5 вместо шайб.)
Дополнительные части:

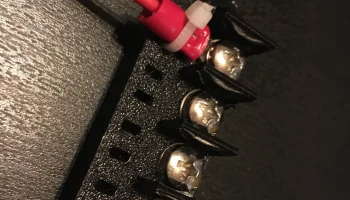

Кабельные стяжки 2 мм в соответствии с предпочтительными клеммами
2 винта M3 + 2 Т-образные гайки для крепления экструзии или другие винты для крепления дерева и т. д.
22-43 мм, 1,5 мм² (диаметр 1,3 мм), одножильный медный провод (длина зависит от количества клемм, которые вы хотите соединить)

Что сделать:
Воссоздайте рельеф кабеля с нуля
Предусмотрите разгрузку кабеля для каждого варианта.
История:
23-11-04: Воссоздать основную часть с нуля, Предоставить F3D-файл Fusion 360, Предоставить основные варианты с 1-6 интерфейсами (STEP+STL), Исправить опечатки в описании
22-04-14: Первый выпуск
