Monster Lock

Monster Lock

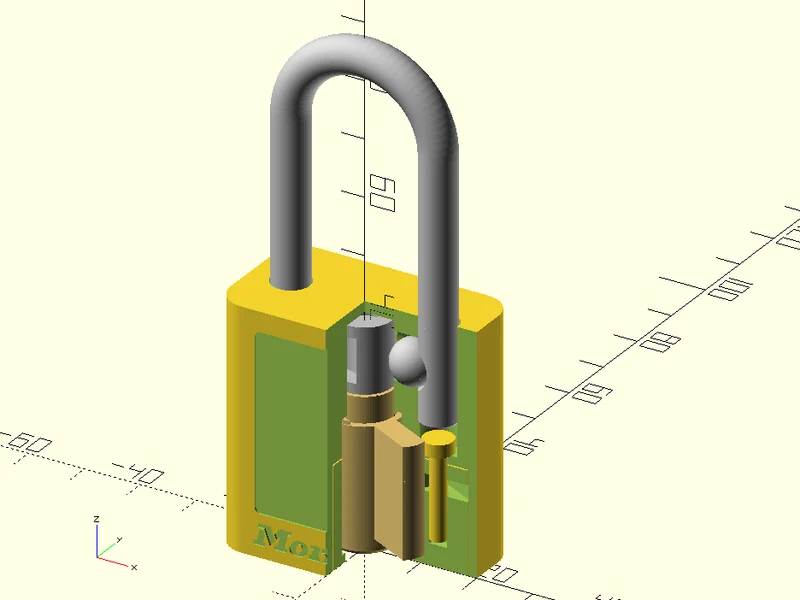

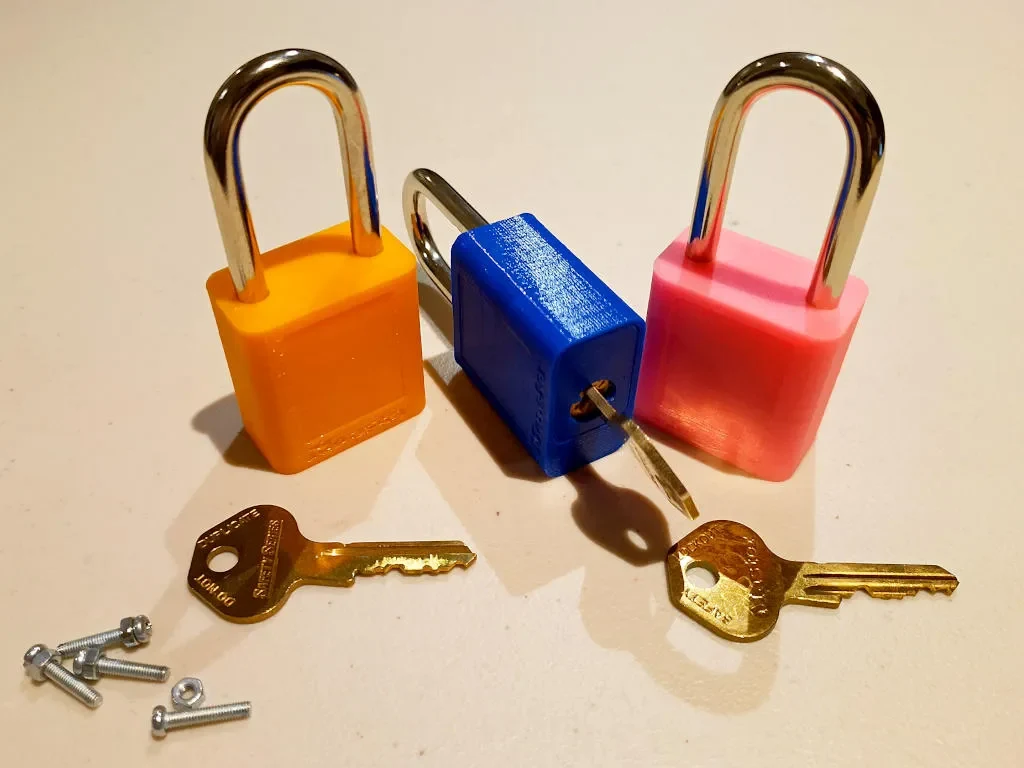

Сменный корпус замка Master Lock 410 LOTO, без видимого винта.

ВАЖНО: Только для локспорта. Не рекомендуется использовать для защиты чего-либо.

Инструкции по печати

Высота слоя: 0,15 мм

Нет поддержки

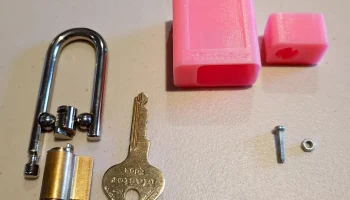

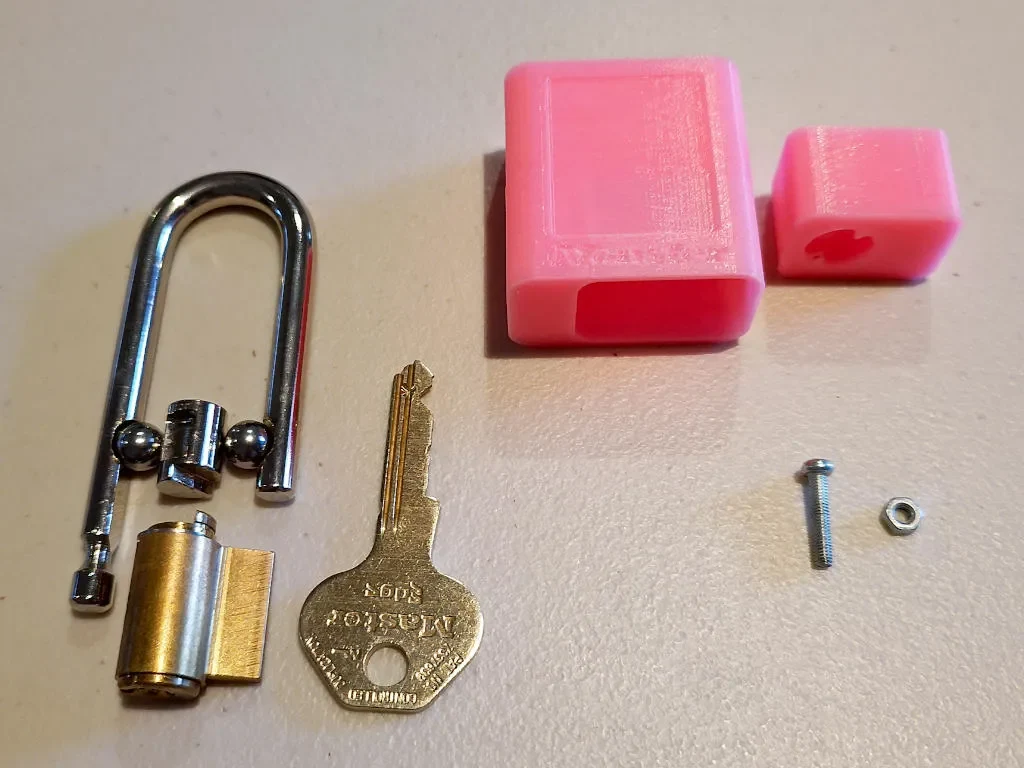

Необходимые детали
Замок Master Lock 410 LOTO, взломанный:
— КиК цилиндр + ключ
— Кандалы
— Привод
— 2 шарикоподшипника
Гайка и винт М3 (диаметр 3 мм)
— 1 винт M3 длиной от 8 до 16 мм.
— 1 шестигранная гайка M3: толщина 2,4 мм, размер гнезда 5,5 мм (лицевая сторона).
— Отвертка диаметром менее 6,5 мм.
Инструкции по сборке

ПРИМЕЧАНИЕ. Для каждого шага инструкции имеется фотография.

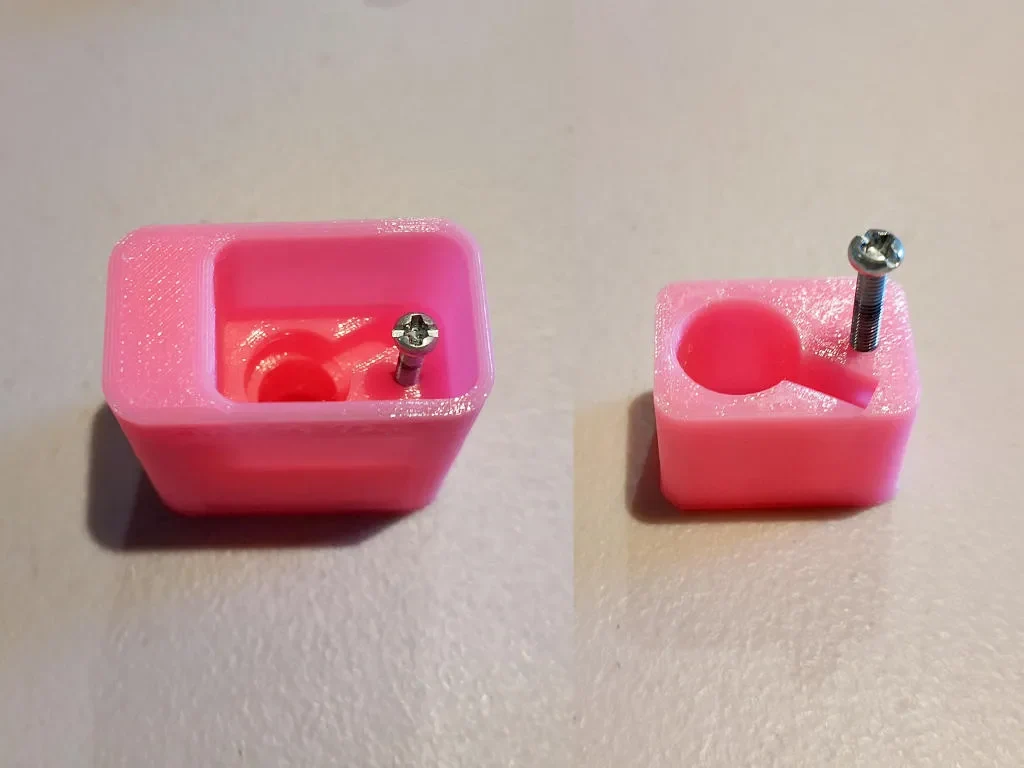

Разбейте жертвенный слой в отверстии для винта (обе детали) с помощью винта. Удалите мусор.
Вставьте гайку в отверстие на боковой стороне корпуса.

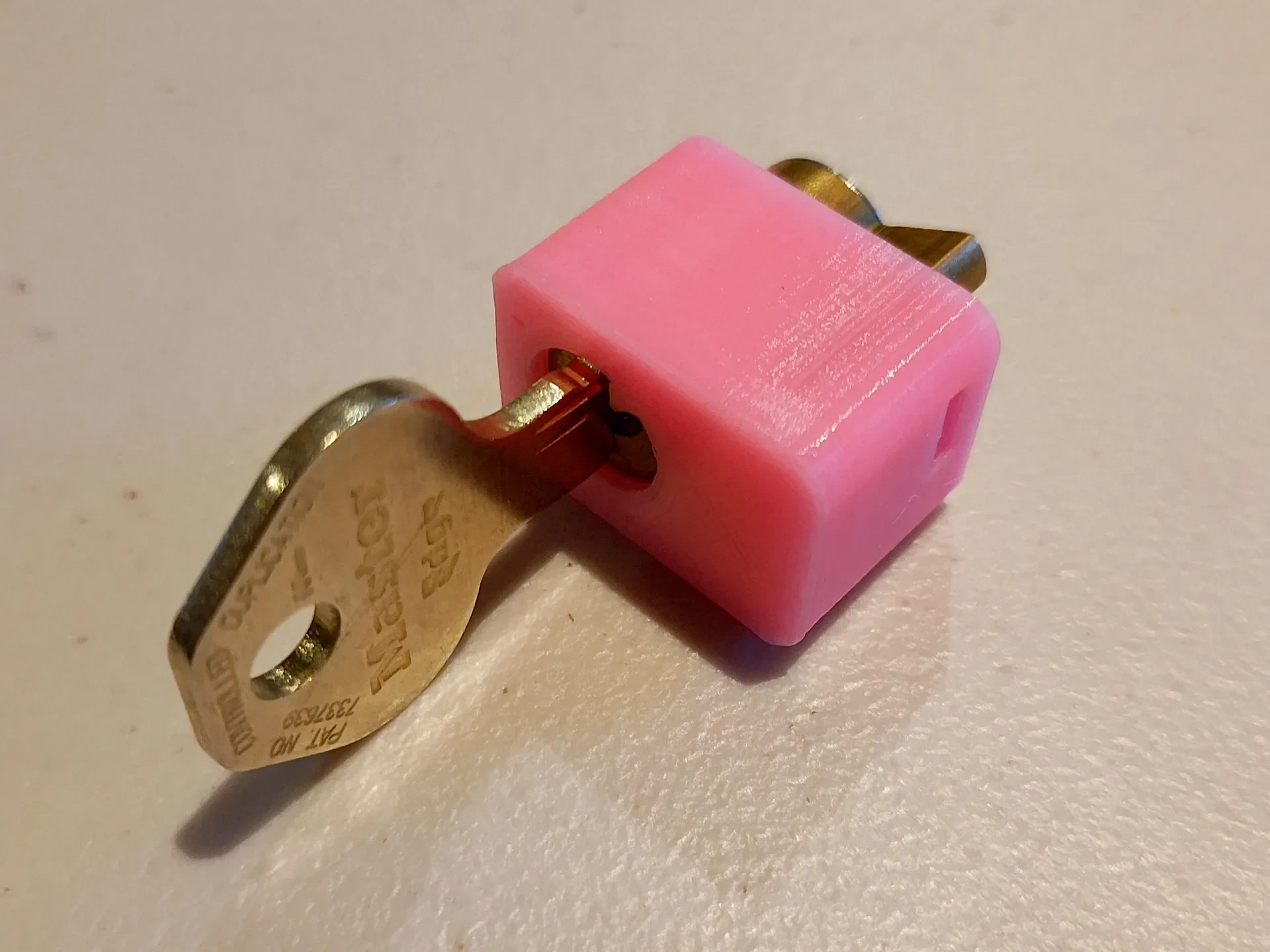

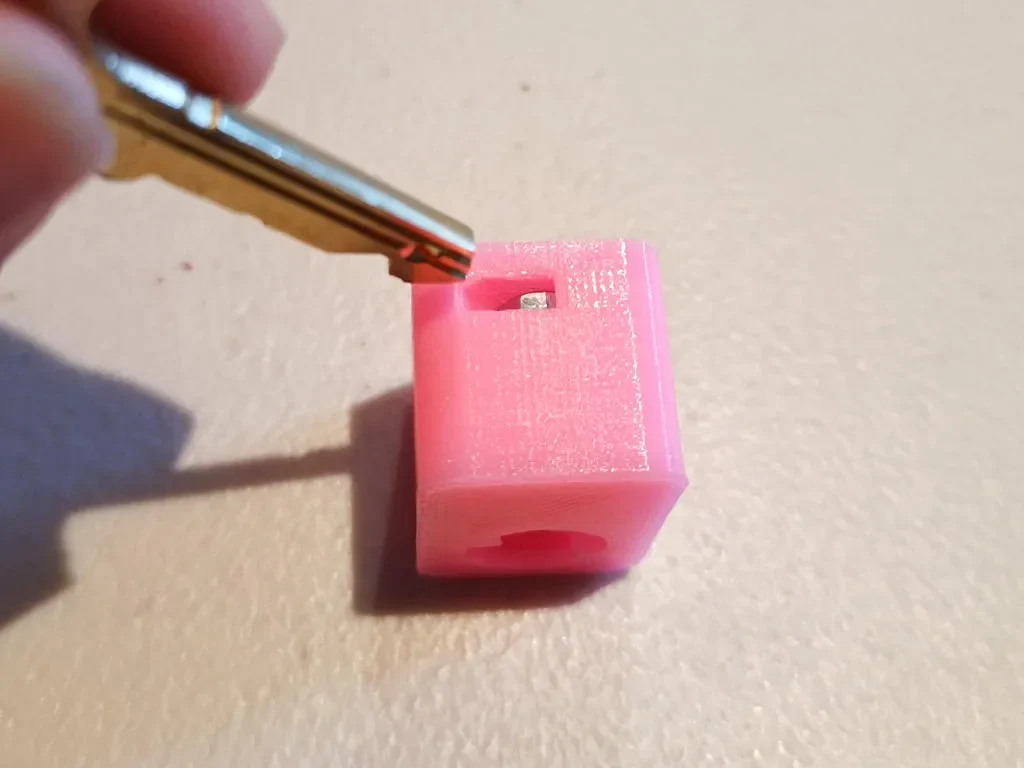

Вставьте цилиндр КиК в корпус и отоприте его ключом.
Поместите кандалы в тело.

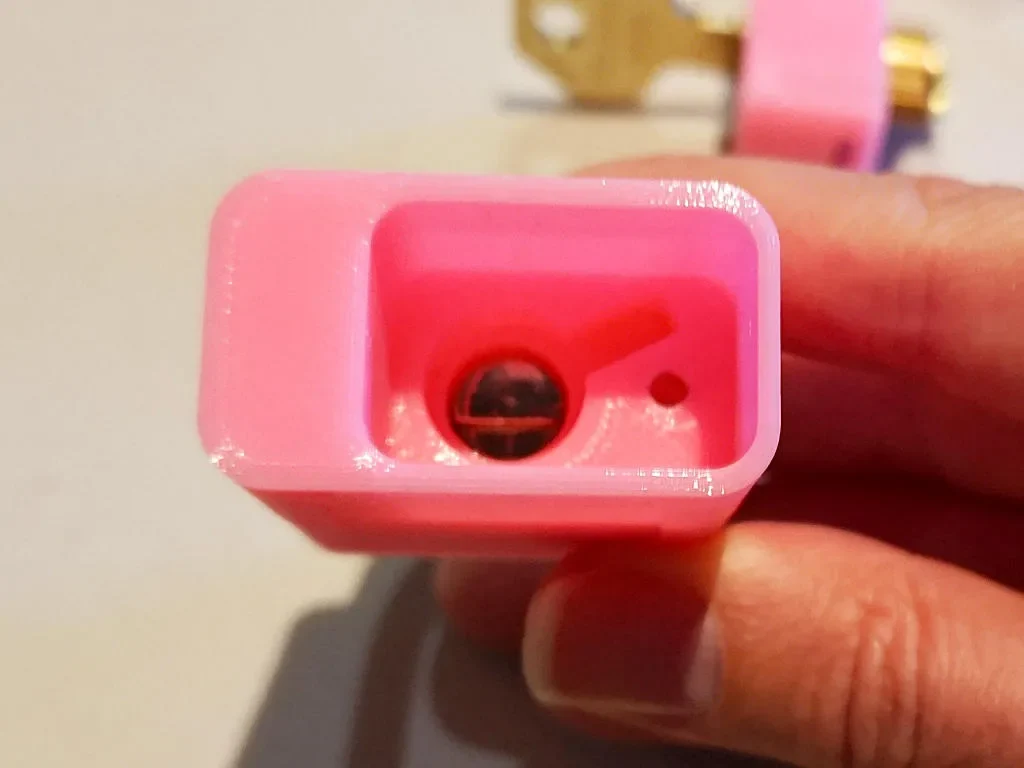

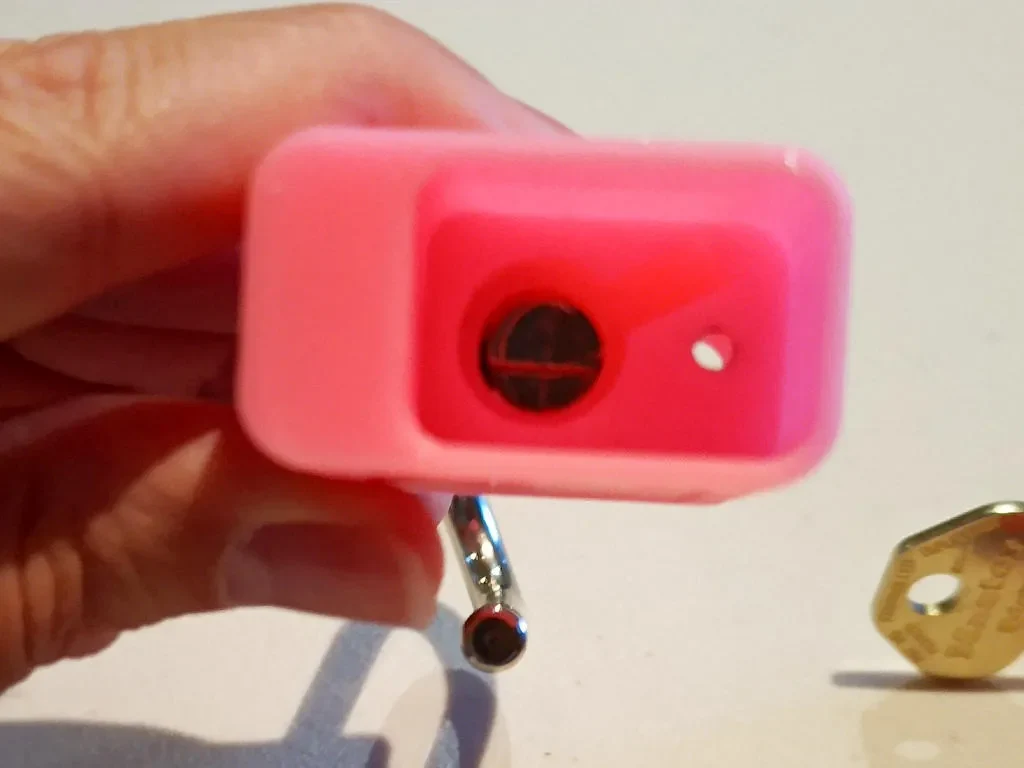

Поместите шарики в корпус замка. Вставьте их до упора плоской отверткой.
Установите привод в корпус замка. Убедитесь, что он ориентирован в положение «Открыто» (разблокировано).
Наденьте дужку. Шарики будут перемещаться в приводе, фиксируя его на месте. Дуга выйдет только в том случае, если привод ориентирован правильно.
Поставьте корпус.

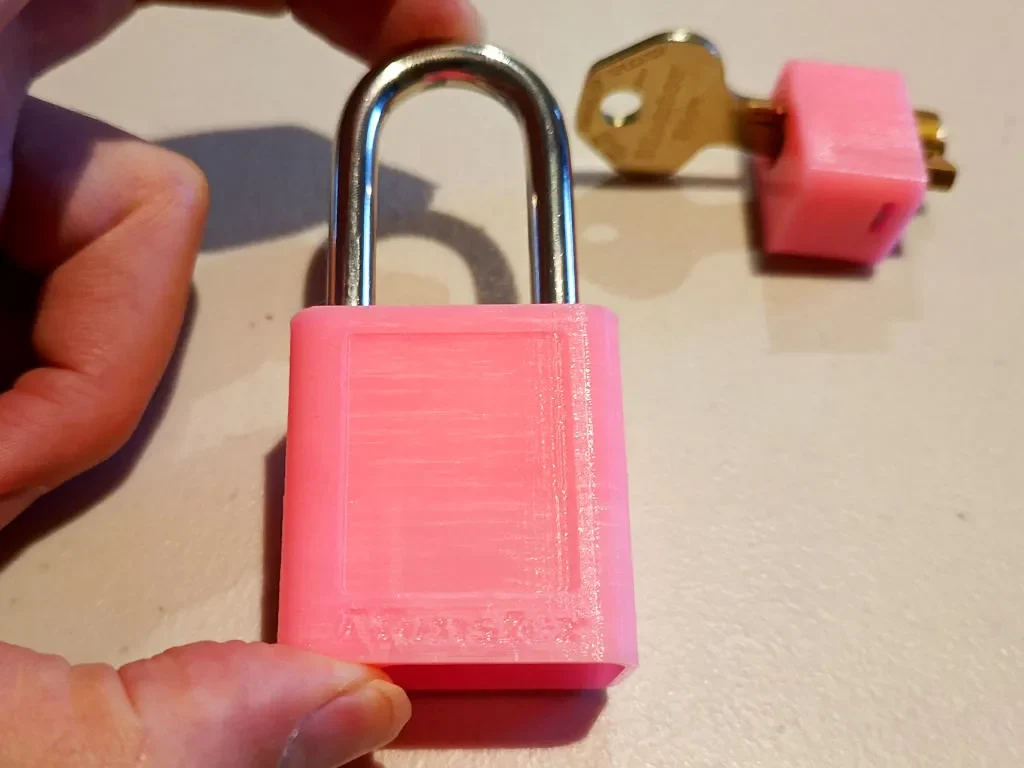

Закройте дужку и попробуйте заблокировать/разблокировать ее, чтобы убедиться, что она работает. Убедитесь, что корпус не выходит из-под замка. Это еще не закреплено.

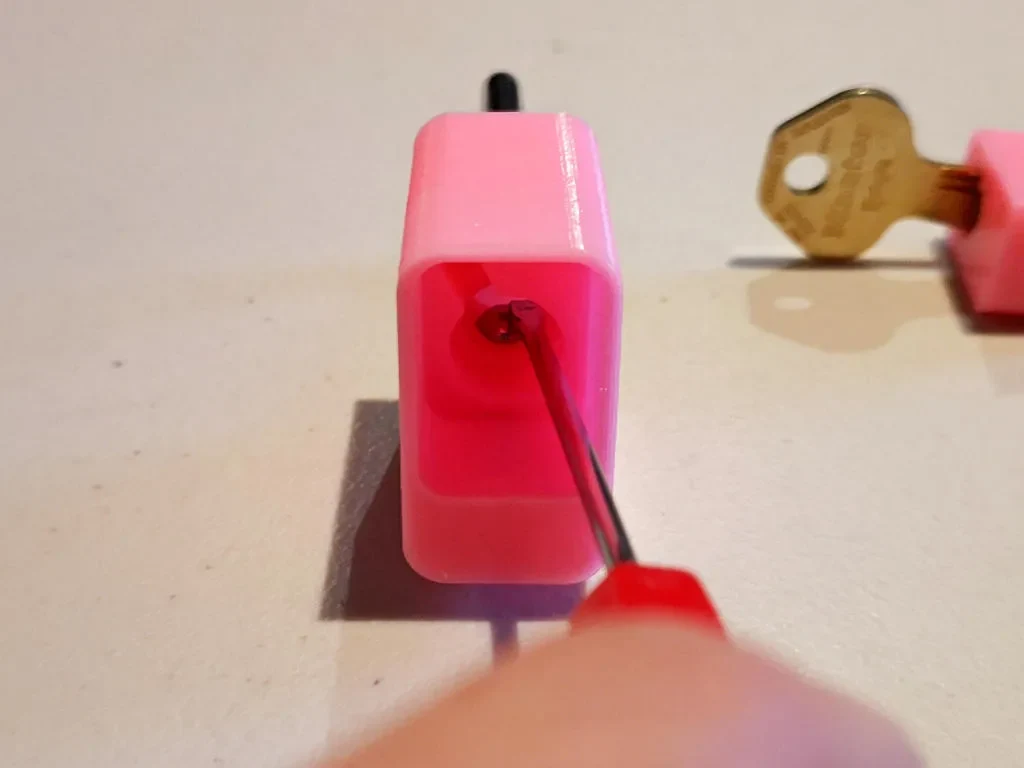

��азблокируйте его, вставьте винт в отверстие дужки и закрутите его на место.
Инструкции по разборке
Разблокируйте замок и выверните винт из отверстия дужки.
Закройте дужку и заприте замок.
Снимите корпус и цилиндр КиК. Он должен выйти, потянув за ключ.
Снимите привод. Он должен лег��о выпасть из замка.
Наденьте дужку. Шарикоподшипники выпадут из замка.

Единица: миллиметры
