Блок для ручной шлифовки - Insert Remix

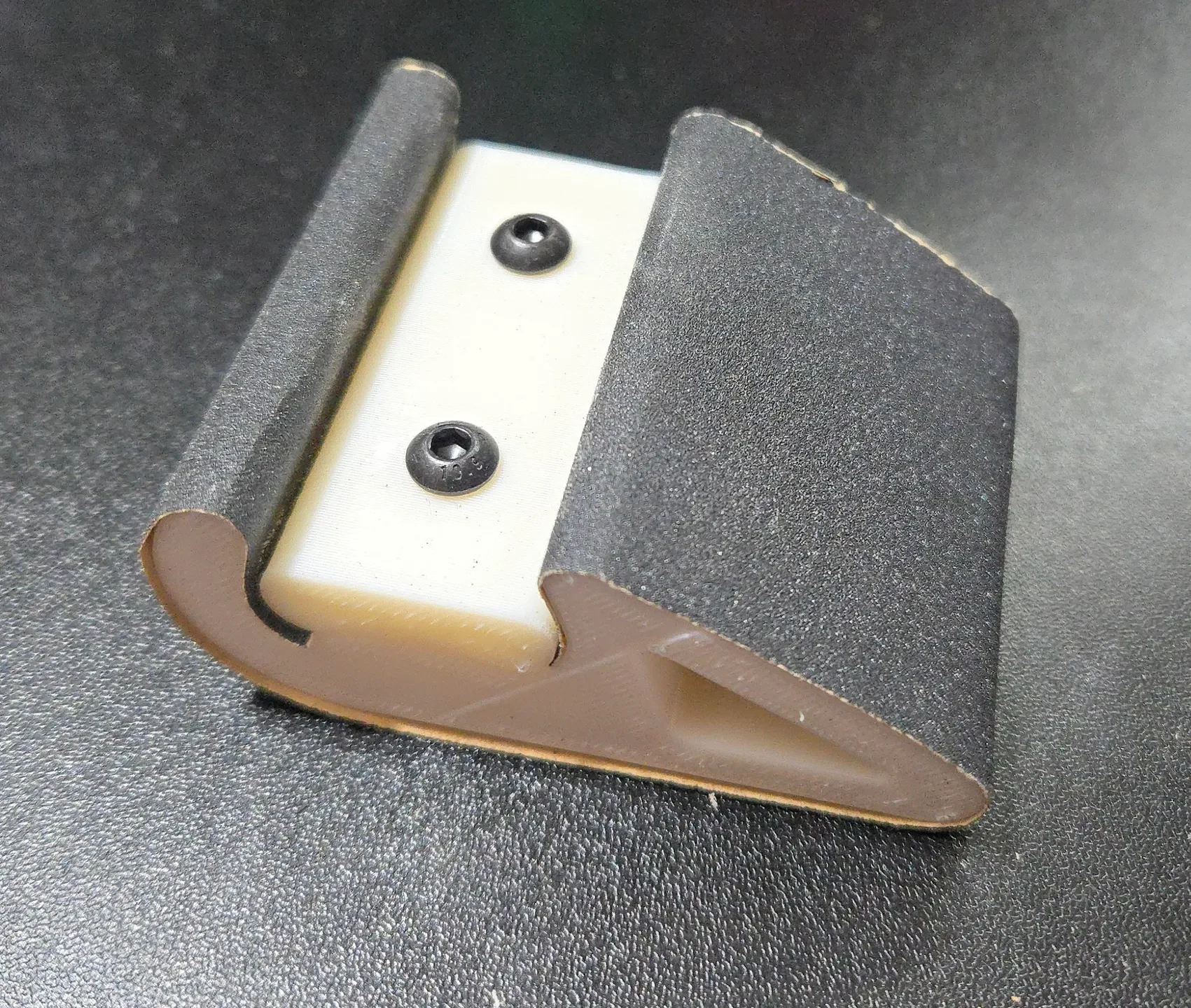

Понравился оригинальный шлифовальный блок, но вместо него я хотел использовать резьбовые вставки. Сила, вероятно, меньше, чем у дизайна, основанного на орехах, но, как сказал великий философ: «Когда дело доходит до дела, ты должен делать то, что любишь, даже если это не очень хорошая идея».

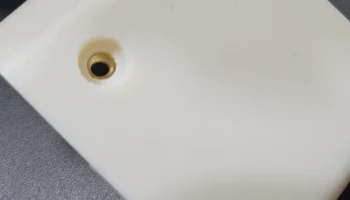

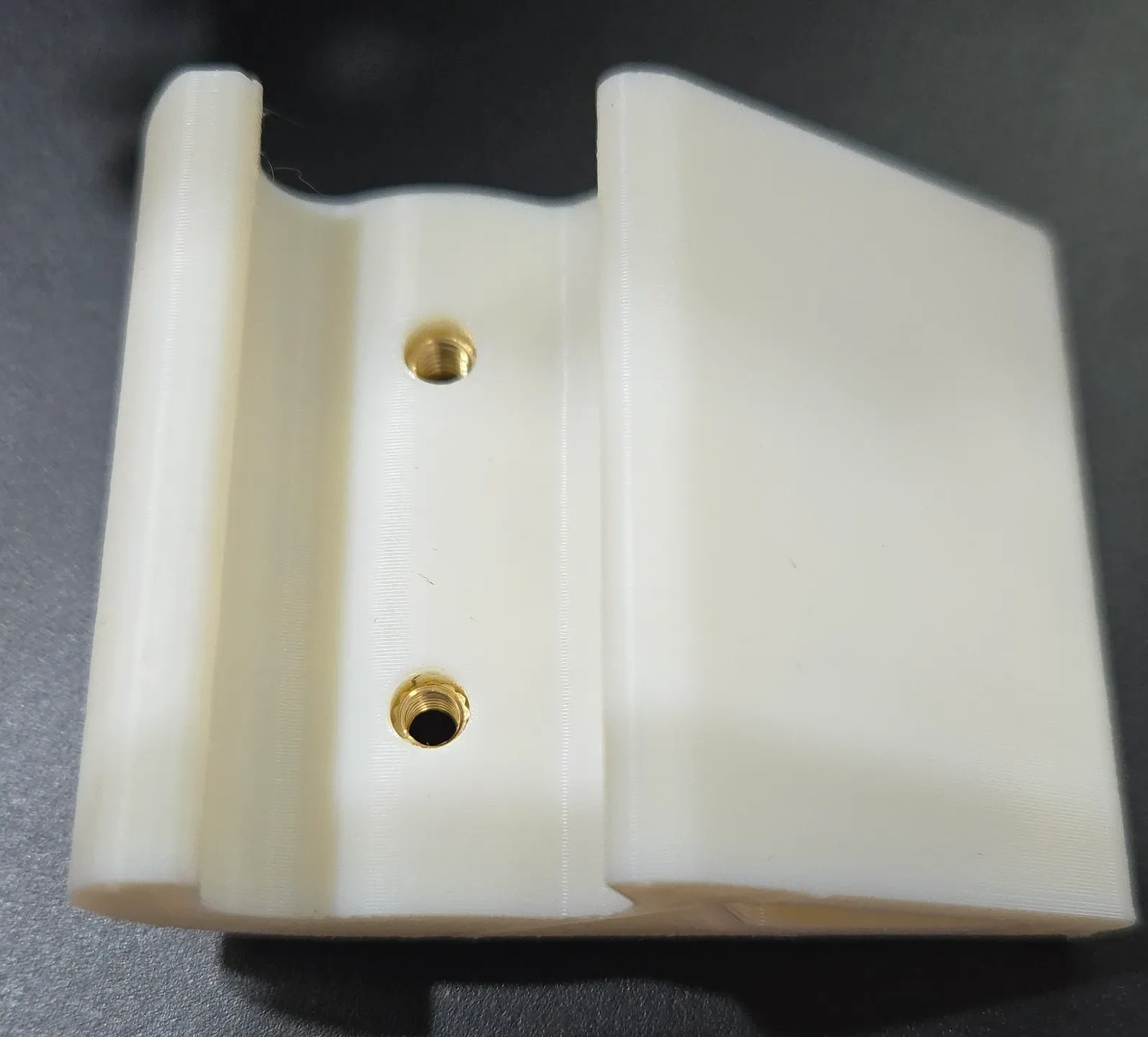

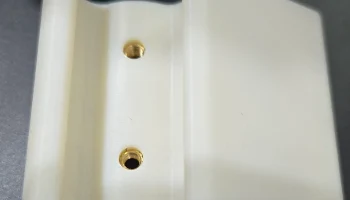

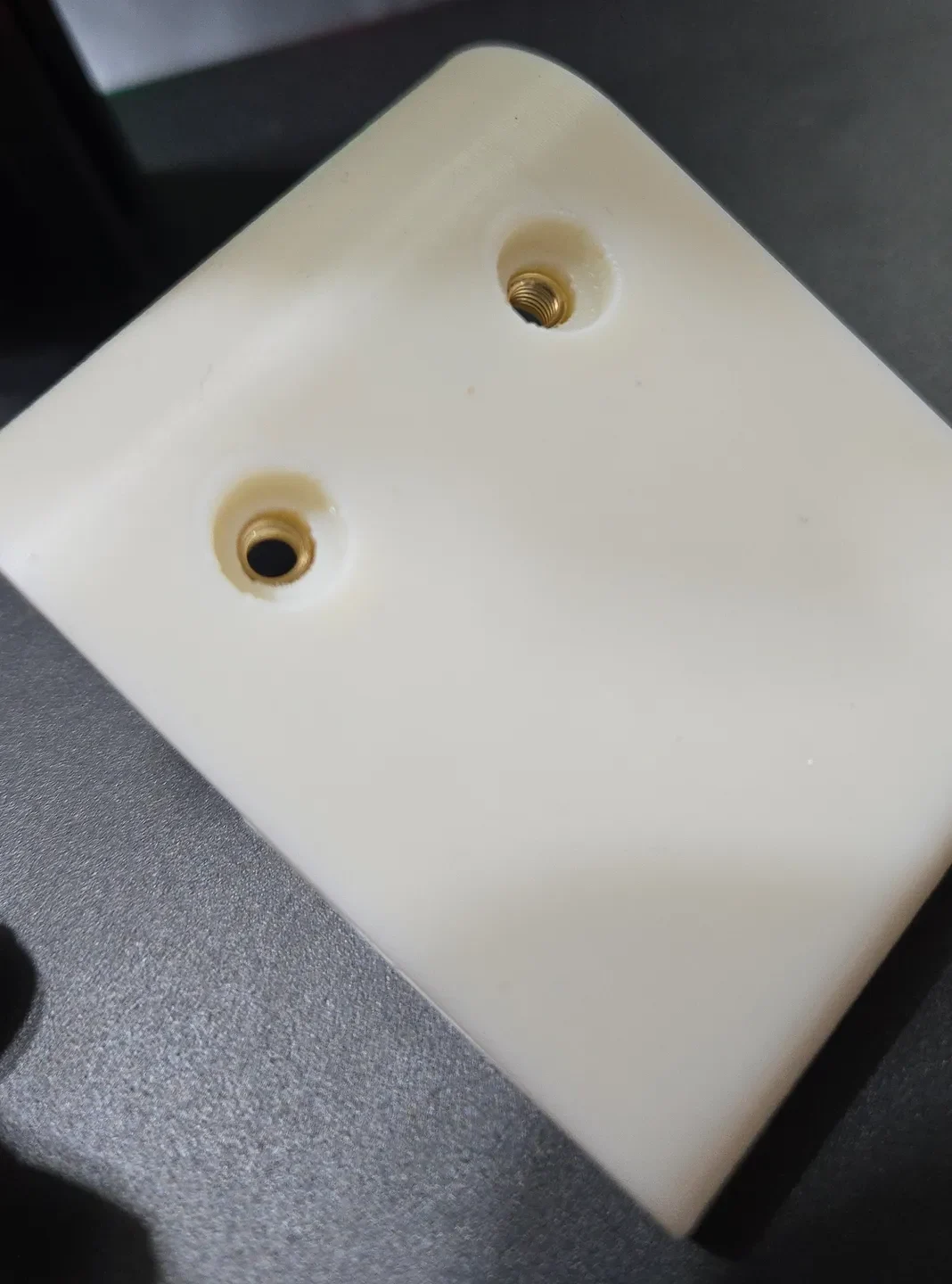

Созданы STL для пластины M4 диаметром 5 мм и высотой 5 мм. М4 16 мне подошёл.

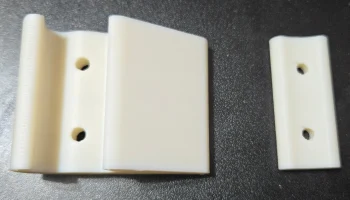

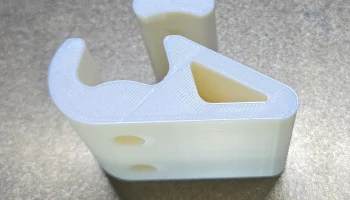

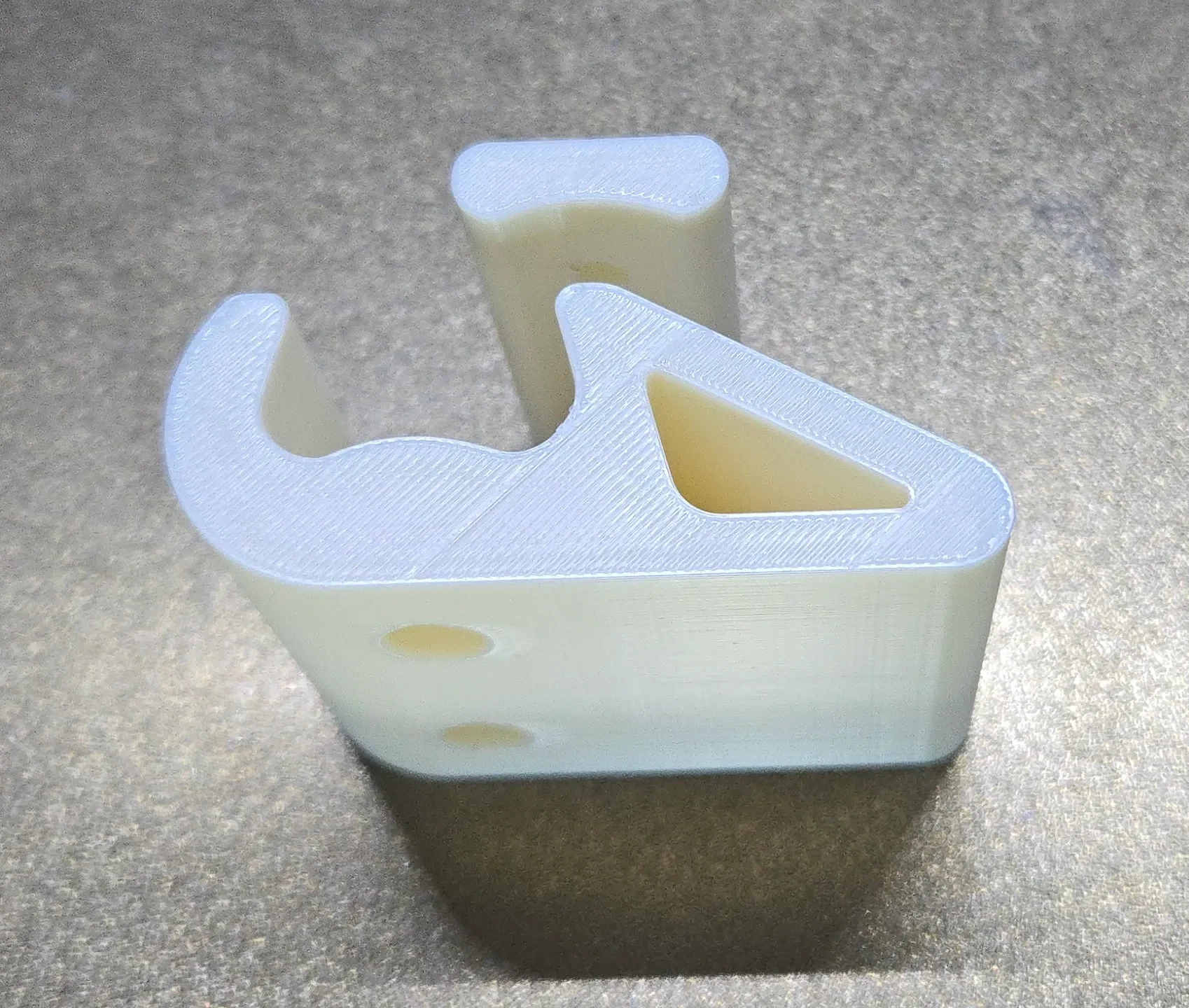

Также рассверлил запирающую деталь под размер зазора М4.
Файл OpenSCAD включен для параметрического изменения размеров или допусков. Я не даю никаких обещаний относительно любого размера, кроме тех пластин M4, которые я использовал. Оригинальные STL от Zeraldo используются для файла OpenSCAD и не включены в этот пакет. Включенные файлы STL могут работать, но я рекомендую вам использовать оригиналы, чтобы снизить вероятность появления артефактов из-за ошибок загрузки/изменения/сохранения.
Обязательно экспортируйте из OpenSCAD как часть 0 (тело), так и часть 1 (замок)!
Дайте мне знать, если возникнут какие-либо проблемы со встроенной версией, и спасибо Zeraldo за замечательный инструмент!
