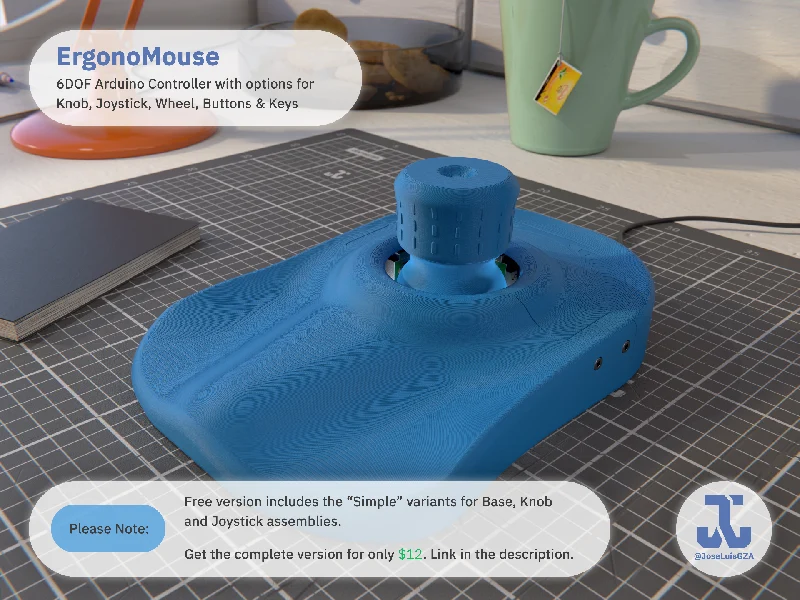

ErgonoMouse — это контроллер 6DOF (6 степеней свободы) своими руками на базе Arduino. Или широко известный как «космическая мышь».

Он использует общедоступное оборудование (см. «Необходимое оборудование» ) и требует промежуточных навыков печати, электроники и программного обеспечения. Забавный проект, сделанный своими руками, который доставит удовольствие каждому мастеру!

Она выпускается во многих вариантах: ErgonoMouse предлагает несколько вариантов с различными функциями для основания, ручки и джойстика, причем все варианты доступны как для левой, так и для правой руки.

---------------------------------------------------------------------

Примечание:

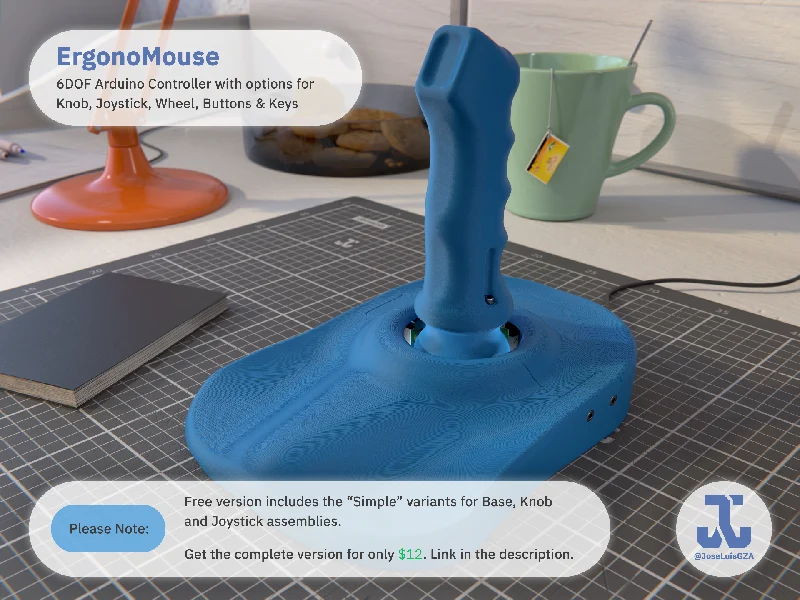

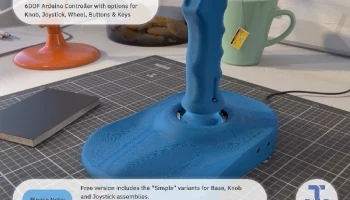

Это бесплатная версия ErgonoMouse. Он поставляется с «простыми» вариантами сборки основания, ручки и джойстика (см. «Варианты» ).

Вы можете получить полную версию всего за 12 долларов здесь. Он включает в себя все варианты всех функций и сборок.

---------------------------------------------------------------------

Новый!

Новый мод оси, вдохновленный стальными шарами Kempy + джойстиками с эффектом Холла для плавного управления.

---------------------------------------------------------------------

Бонус:

Теперь вы можете проверить во��можности своего принтера с помощью моего QuBenchy — тестового куба для пыток при 3D-печати:

---------------------------------------------------------------------

Функция

Так что же означает «6DOF»? Это означает, что вы можете перемещать камеру или объект 6 различными способами: вращением по осям X, Y и Z, а также перемещением по осям X, Y и Z. Это делает ErgonoMouse идеальным решением для задач САПР и 3D-дизайна или д��же для видеоигр.

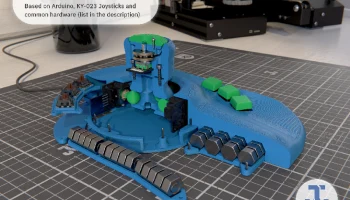

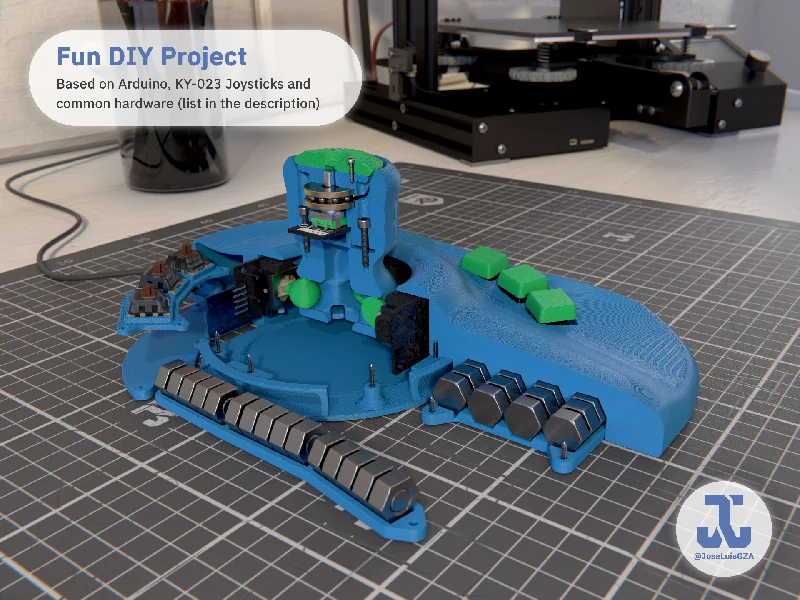

Контроллер использует аналоговые датчики (джойстики KY-023) для регистрации ваших движений. Дизайн ErgonoMouse также добавляет новые функции, такие как:

Колесо для имитации одной из осей (т.е. масштабирования, как колесо мыши),
Две кнопки на ручке и джойстике, которые могут ограничивать движения только вращением или только перемещением. Это обеспечивает более точный контроль, предотвращая попадание нежелательных движений по некоторым осям в намеченные.
6 клавиш на базе для макросов и ярлыков.
Две кнопки на ручке и джойстике можно использовать как две дополнительные клавиши вместо функции кнопки Kill.

Лично я предпочитаю левую руку, 6-клавишную базу, полный джойстик (с колесиком для масштабирования и 2 кнопками Kill).

Проект о��нован на Arduino и совместим с программным обеспечением 3DConnexion (см. «Программное обеспечение» ).

Обзор

Этот проект был вдохновлен @TeachingTech и его SpaceMouse v2. Некоторое время я искал самодельные космические мыши и коммерчески доступные варианты, когда наткнулся на его видео, и наконец решил приобрести одну сам. Признавая и ценя его работу, я хотел более гладкий и изысканный дизайн.

«Это будет стоить всего несколько часов CAD», «Я сэкономлю деньги», — сказал я себе. Поэтому я решил разработать свой собственный. И, ну, «чуть-чуть» вышло из-под контроля:

Итак, спустя 3 месяца, несколько заказов на Amazon, кучу новых инструментов, включая новый TS101, новый A1 Mini для быстрого прототипирования, изрядную долю аппаратного обеспечения, 5 кг PLA, 20 итераций и 1159 сохраненных версий позже (я их посчитал), я представляю вам: ErgonoMouse MK XX!

Следует отметить, что большая часть времени и итераций ушла на миниатюризацию конструкции, сохраняя при этом удобство для пользователя и сборки с помощью все еще общедоступного оборудования, а также на добавление новых функций, вариантов и макетов.

Варианты

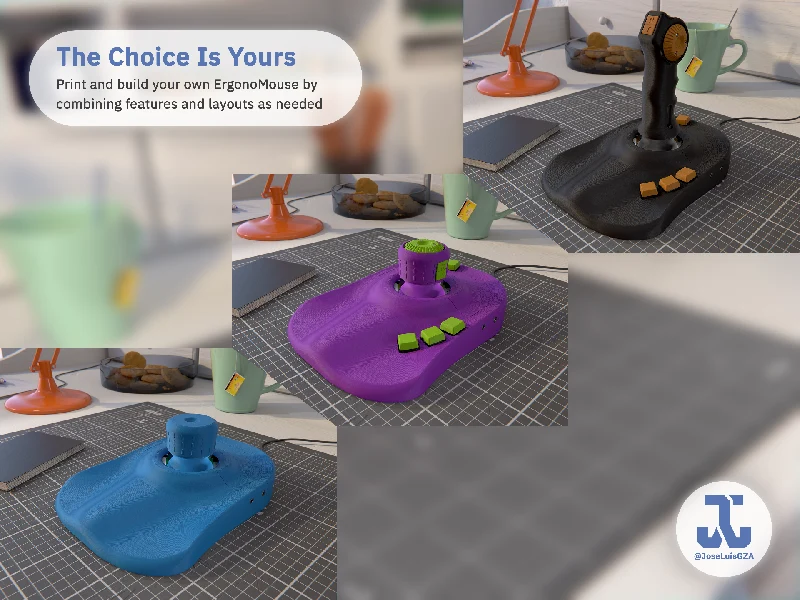

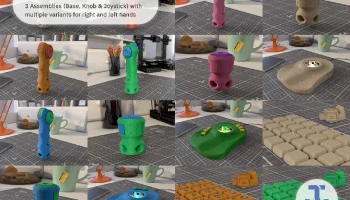

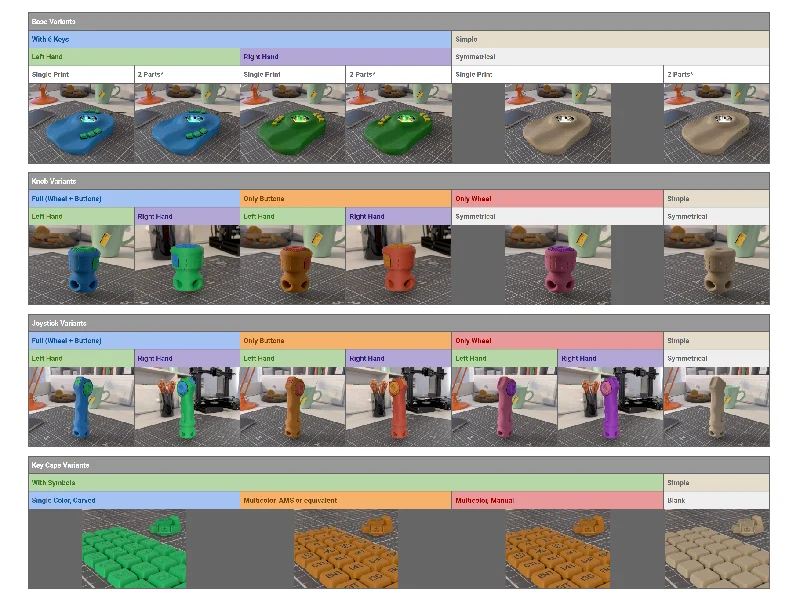

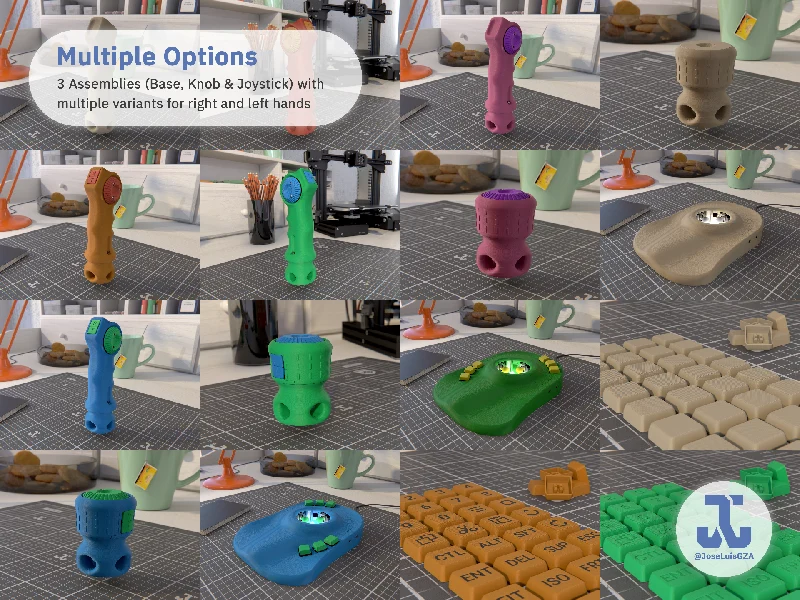

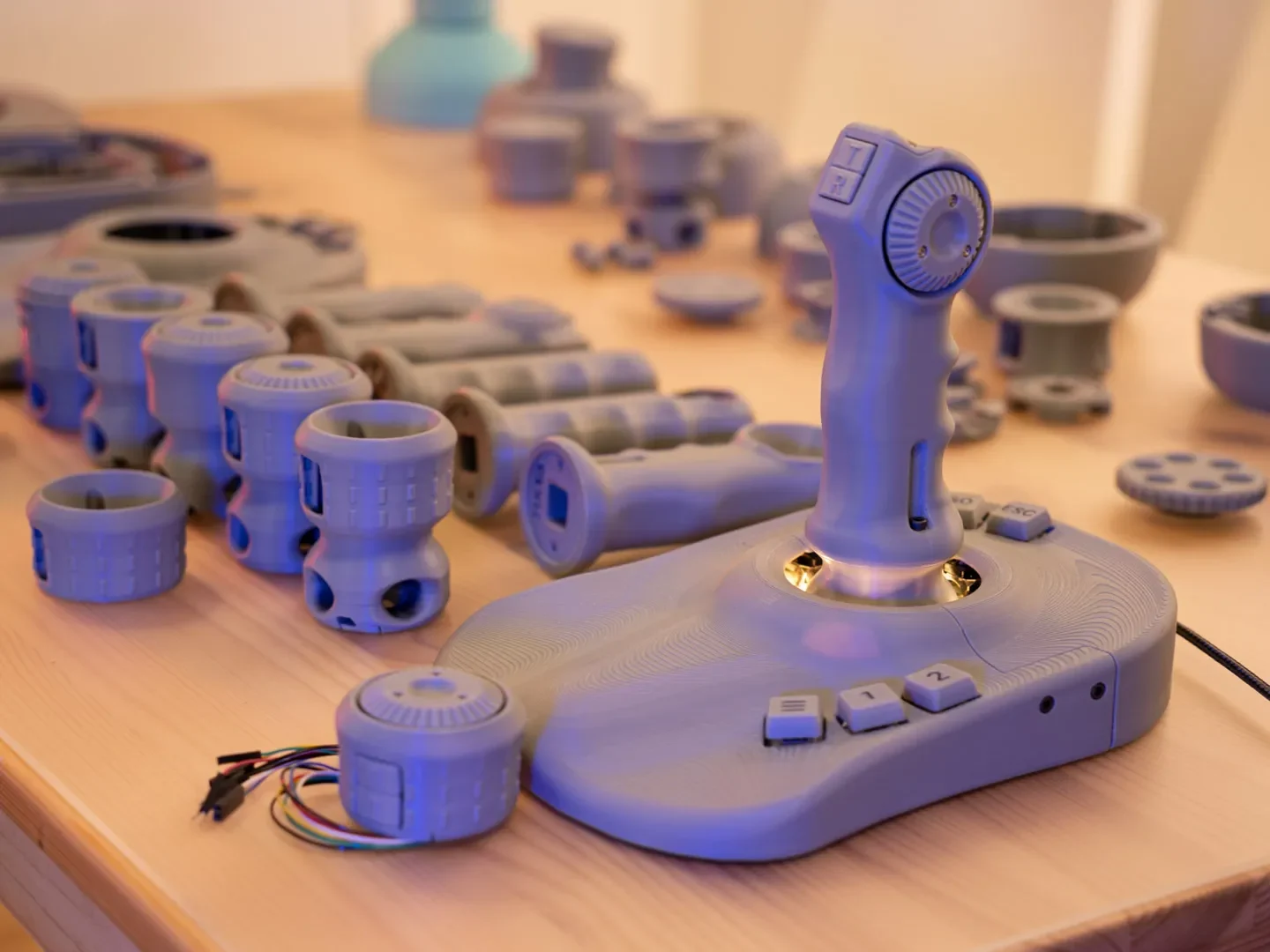

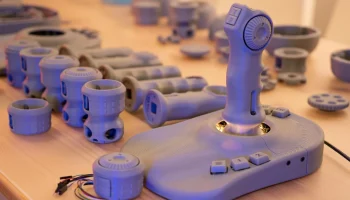

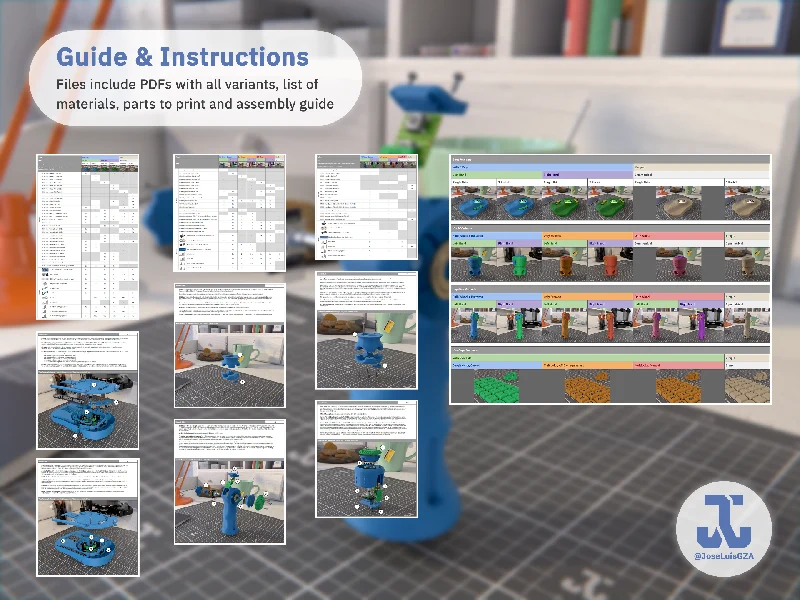

ErgonoMouse предлагает несколько вариантов в зависимости от желаемых функций и ориентации как для правой, так и для левой руки. Полный пакет содержит 73 3D-детали (список вариантов сборки и деталей, необходимых для каждой опции, включен в PDF-файлы). С их помощью можно построить следующие варианты:

Базовая сборка:
Вариант с 6 клавишами:
Левая рука, одинарная печать
Левая рука, печать из 2 частей для A1 Mini / Prusa MINI+
Правая рука, одинарная печать
Правая рука, печать из 2 частей для A1 Mini / Prusa MINI+
Простой вариант:
Симметричный, одинарный принт
Симметричная двухчастная печать для A1 Mini / Prusa MINI+.

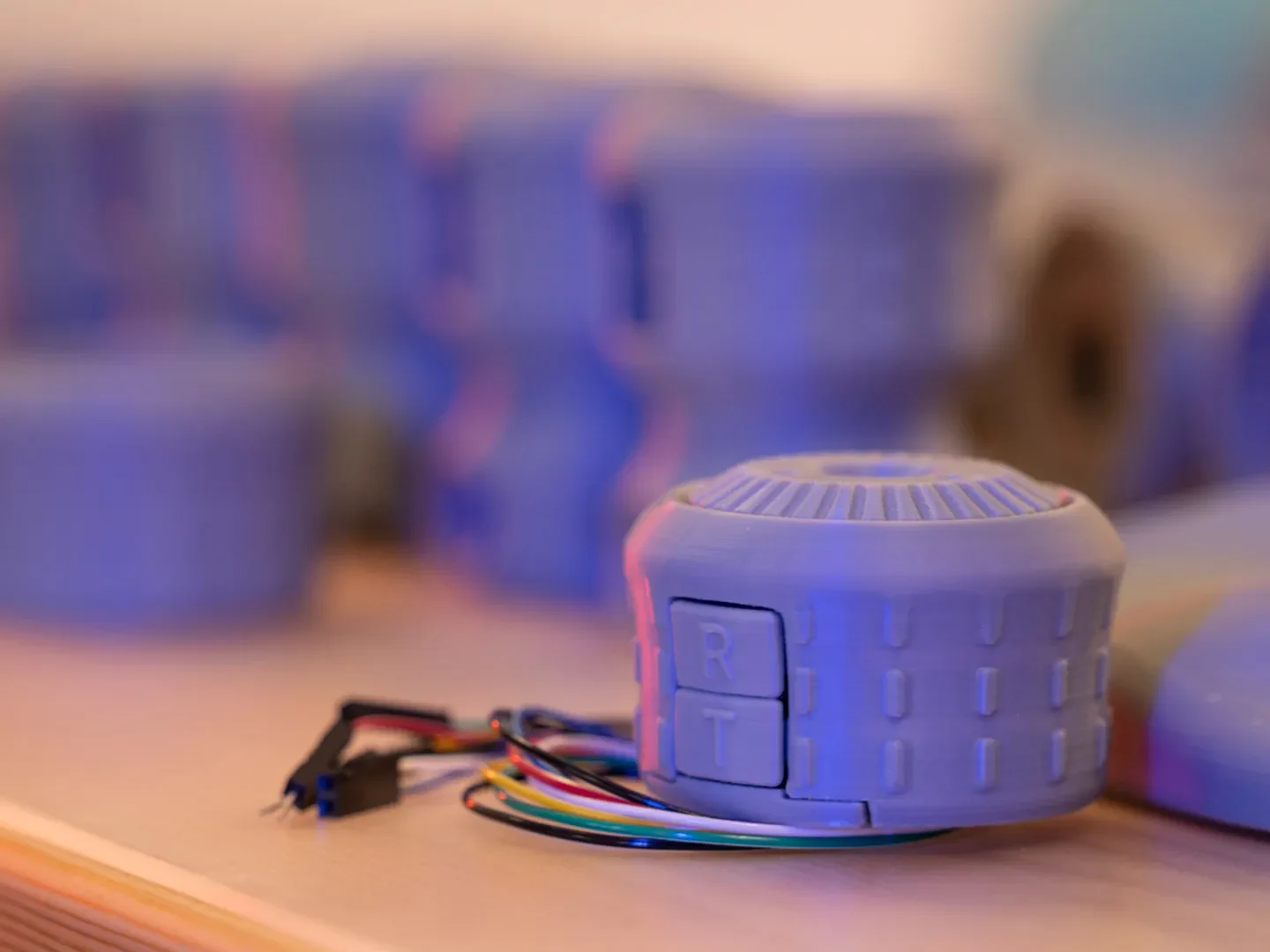

Ручка в сборе:

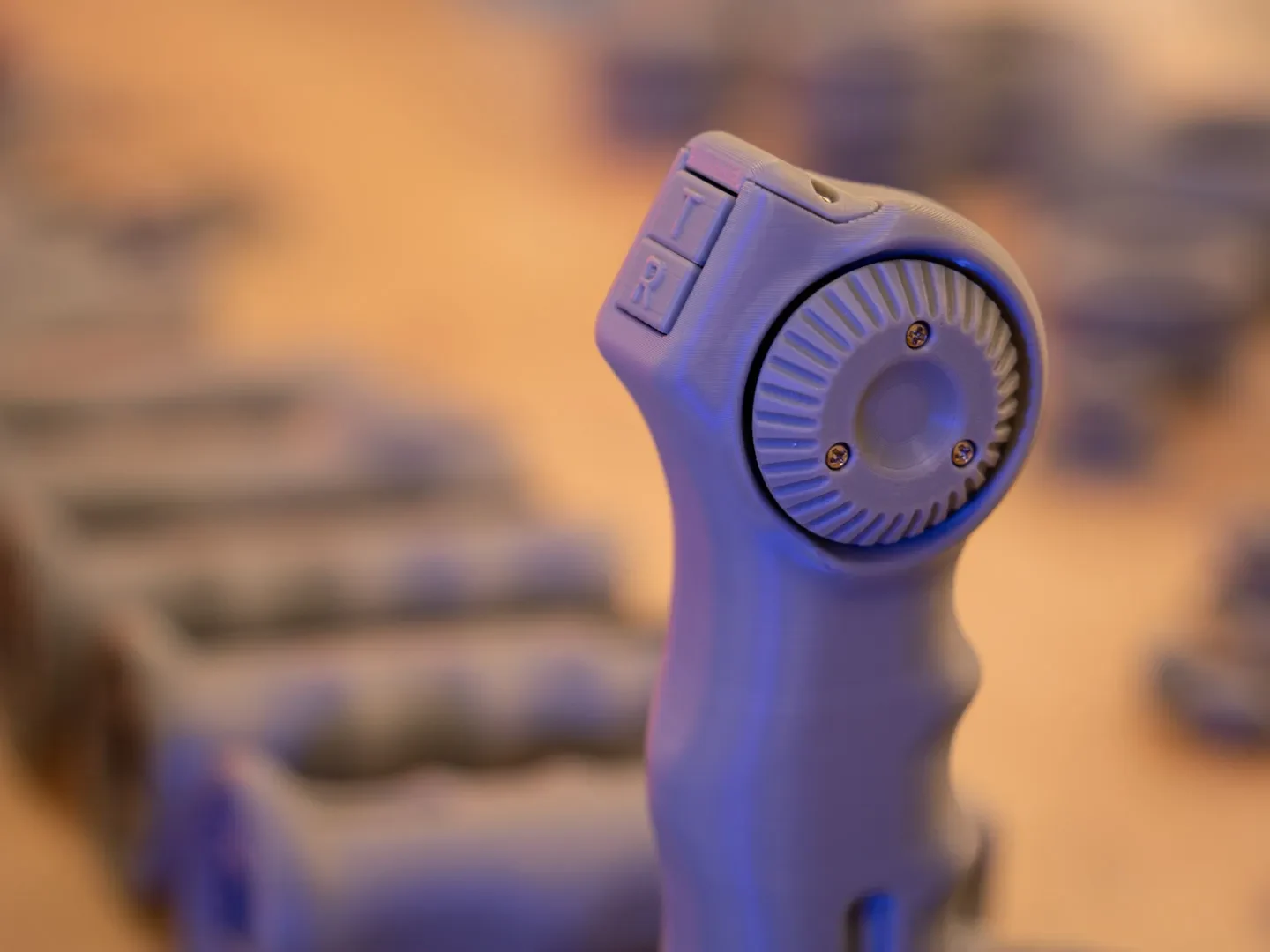

Полный (колесо + кнопки) вариант:
Левая рука
Правая рука
Вариант только с колесами:
Левая рука
Правая рука
Кнопки
