MiniCaster - мини-клон Hero/MIDI-контроллер............

После создания /u/ GermanDarkness Remix модели /u/isrussell у меня появилась масса новых идей, которые нужно было реализовать! Я перестроил почти все, но в этой итерации все еще использовал его панель и кнопки на лице.
Конечный продукт в первую очередь создан для Clone Hero, но его также можно использовать в качестве выразительного MIDI-контроллера.

/u/ GermanDarkness упомянул, что он потратил около 100 часов на свою работу. Я считаю, что я довольно близко подхожу к этому количеству времени только на свой дизайн. Я очень уважаю всю работу, которую он и /u/isrussell вложили в эталонные проекты.

Я надеюсь, что люди так же удовлетворены результатами, как и я до сих пор. :)

_________________

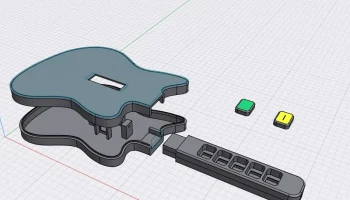

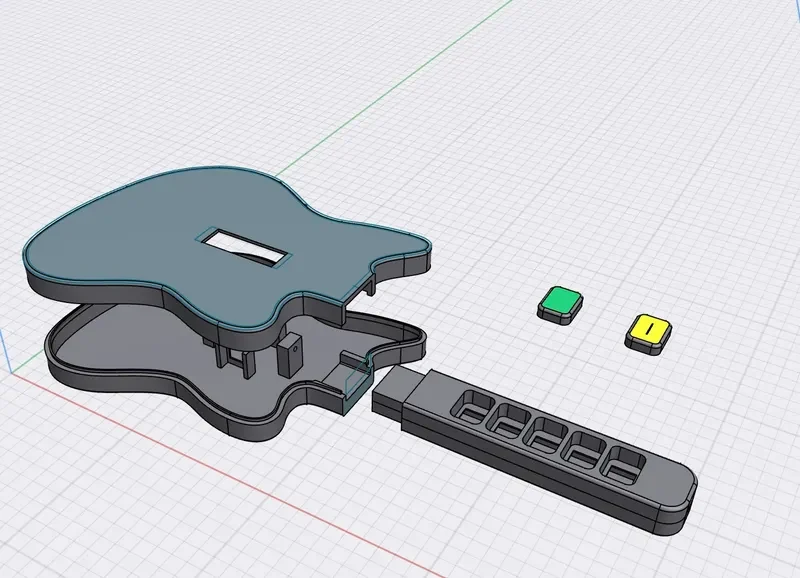

Изменения конструкции/Значительные модификации:

На базе офсетного Telecaster Fender.
разделенное тело против стиля «коробка»
изогнутые края для повышенного комфорта
Утолщенная шея для [мого] комфорта
Левша версия доступна для скачивания
Дополнительная косметическая пластина с кнопками

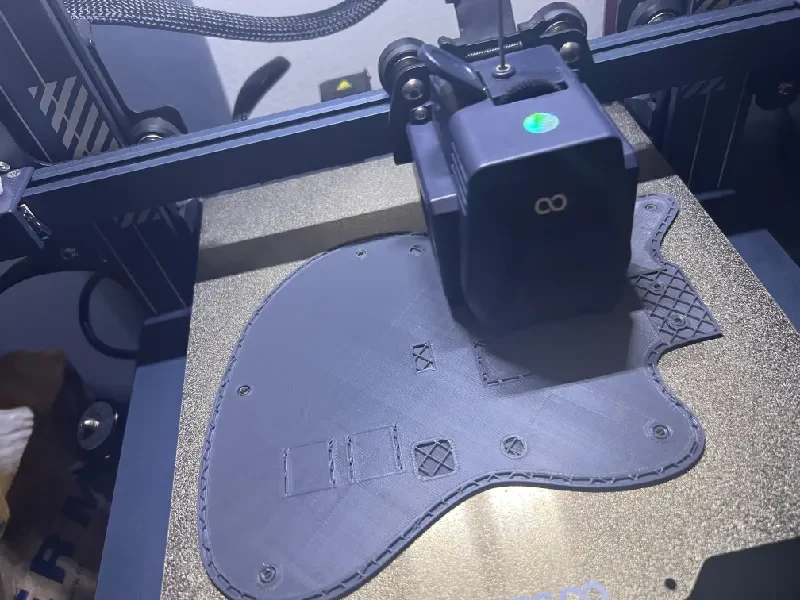

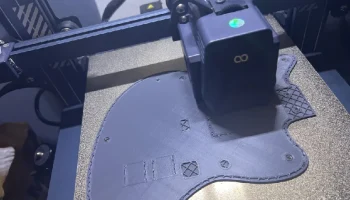

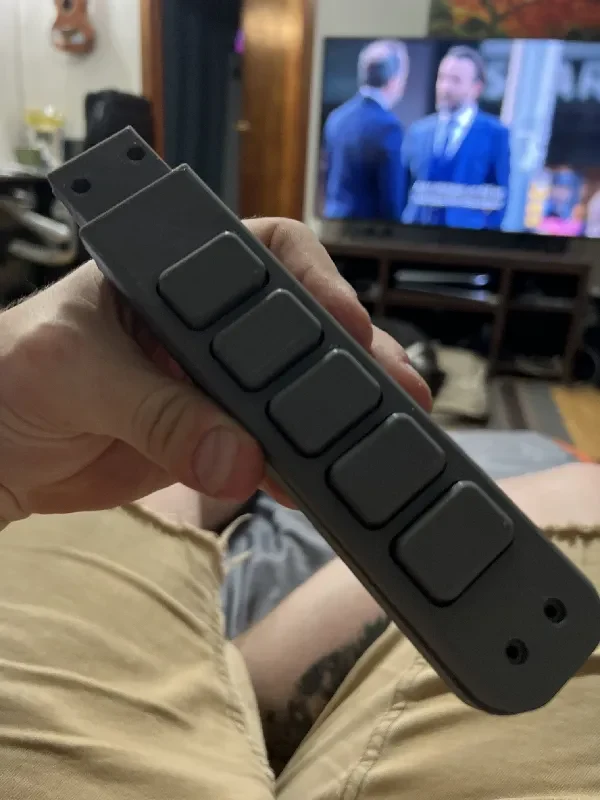

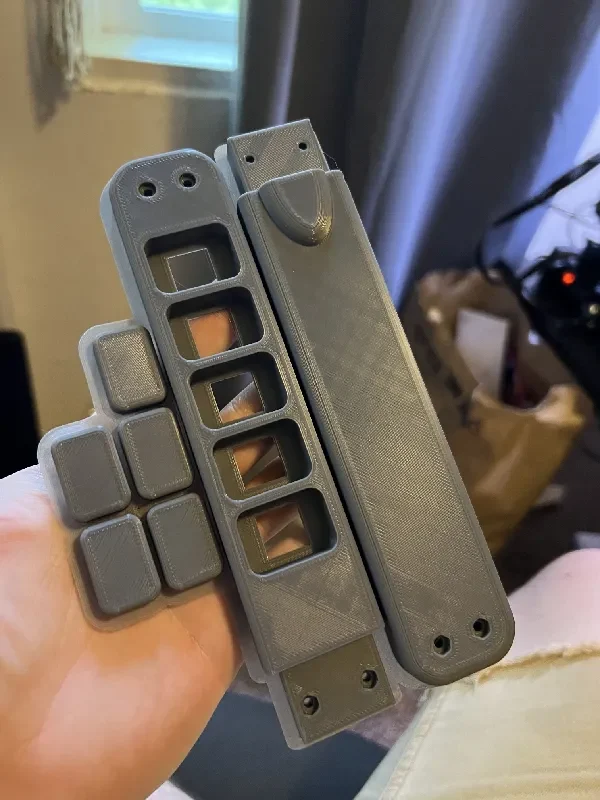

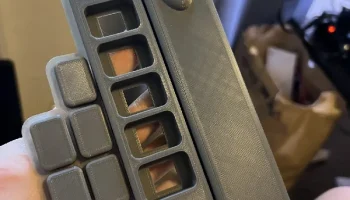

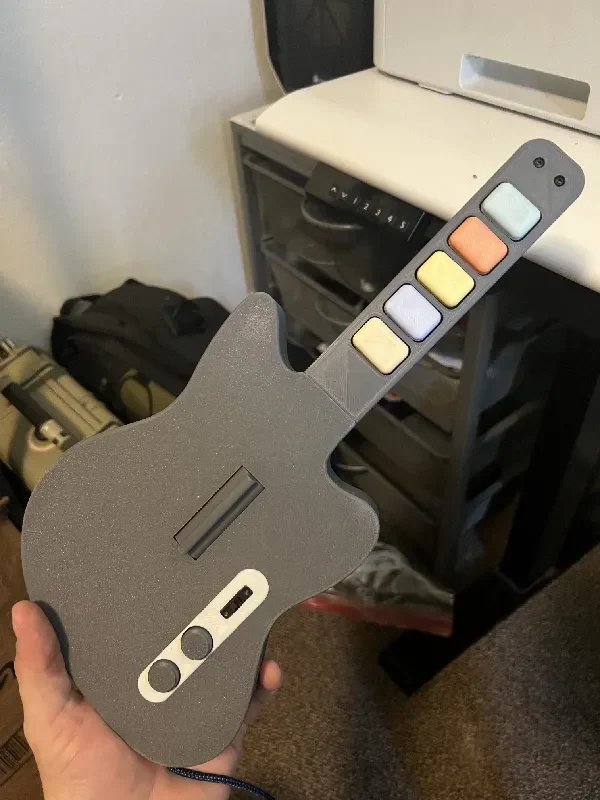

Ладовые кнопки в стиле Xplorer
Круглый или плоский в зависимости от предпочтений игрока.

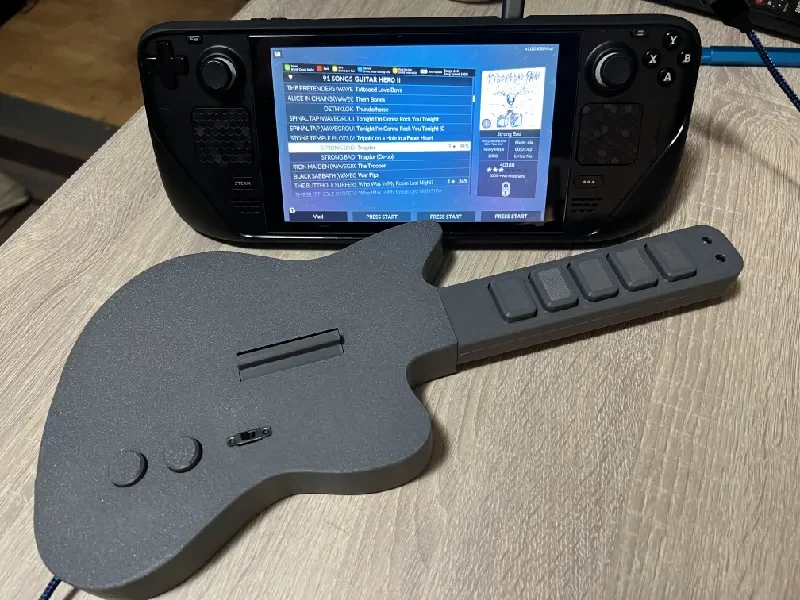

Перемещенный Strummer переключается в более эффективное положение для более быстрой игры.
Перемещение кнопок на лице для эстетики

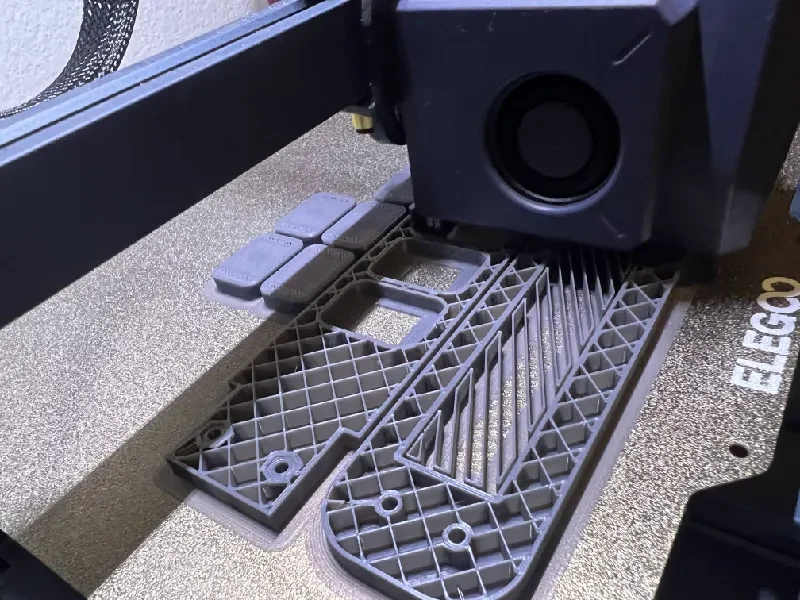

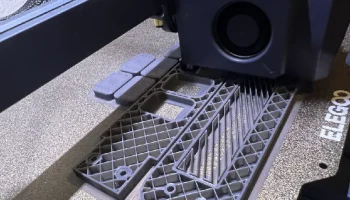

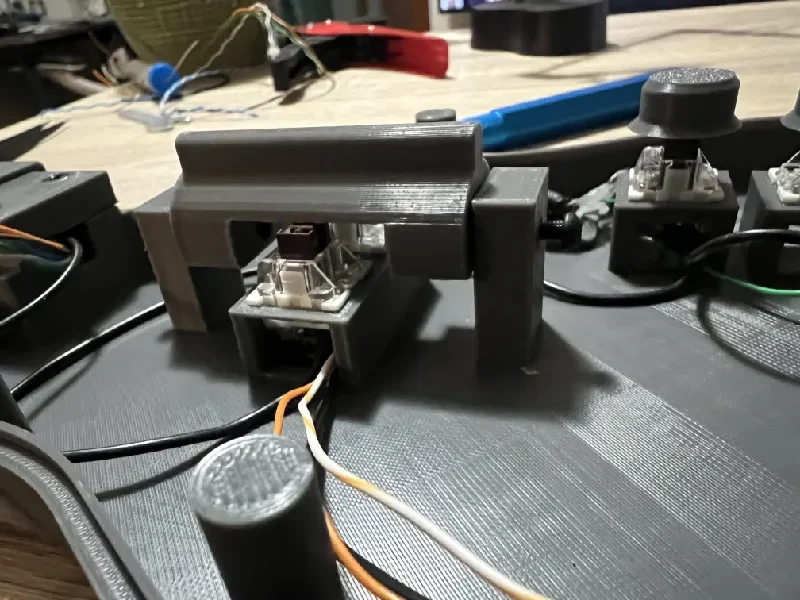

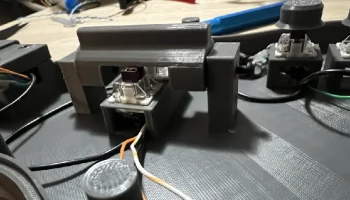

Добавлена точка крепления датчика наклона на креплении селекторного переключателя (удерживается под углом 45 градусов).

Предназначен для использования с микроконтроллером Arduino Pro Micro (5 В) и стандартными переключателями MX Cherry (я предпочитаю коричневые кнопки, но с синим звучит круто :P).

_________

Список деталей (вы также можете использовать переключатели MX Cherry)

— Большую часть проводов я разобрал на старом кабеле CAT5.
— x7 переключателей Kaihl Brown Box
— x2 переключателя Kaihl Blue/темно-синего цвета
— x1 датчик наклона стального шарика
— x1 2- или 3-позиционный переключатель (для переключения датчика наклона) (ссылка на тот, который я использовал)

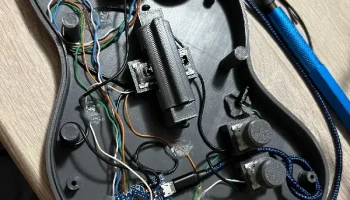

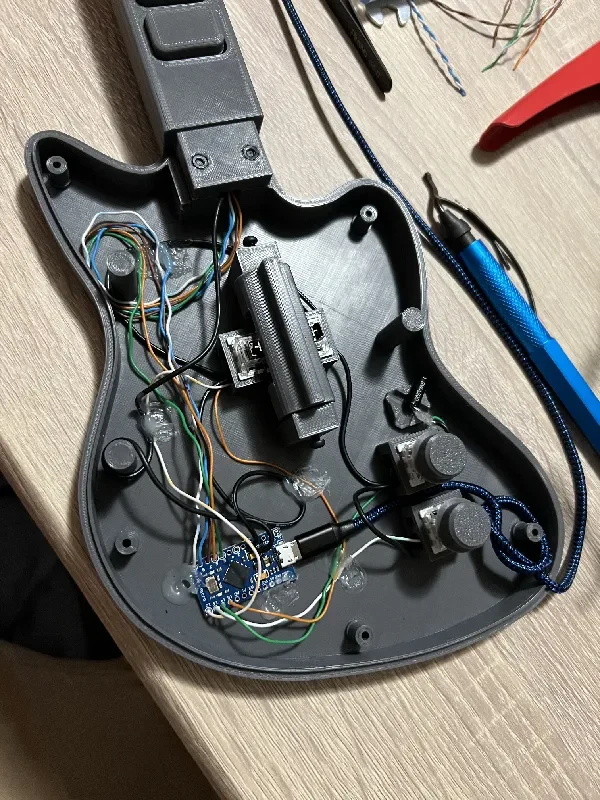

Сборка довольно проста. Подключите общее заземление ко всем контактам и припаяйте его к одному из монтажных отверстий GND на Arduino Pro Micro. Затем проложите положительный провод от каждого отдельного входного переключателя и припаяйте его к любому из пронумерованных отверстий на Pro Micro.

В ЭТОЙ МОДЕЛЬ НЕ ИСПОЛЬЗУЮТСЯ РЕЗЬБОВЫЕ ВСТАВКИ. Он предназначен для скрепления болтами М3, ввинченными в пластик.

Мини-переключатель на лицевой панели используется для переключения датчика наклона, поскольку я подключаю его параллельно селекторному переключателю. Я просто прерываю плюсовой провод, идущий к датчику, и ставлю туда тумблер.

Пожалуйста, дайте мне знать, если у вас есть какие-либо вопросы.

Я использую приложение-конфигуратор гитары Sanjay900 для настройки контроллера для использования на компьютере.

Конфигурация контроллера:
https://sanjay900.github.io/guitar-configurator/

Спасибо, что ознакомились с моим проектом :)

Дайте мне знать, что вы все думаете!
