Усовершенствованный мод магнитного подрулевого переключат..

Казалось бы, это отличный мод, но после его печати я заметил, что он слишком короткий или слишком далеко от металлических лопастей, чтобы обеспечить хорошее магнитное притяжение, по крайней мере, с теми магнитами, которые у меня есть.

Я переделал деталь с нуля в Fusion 360 (прилагается архив параметрических моделей), поэтому вы можете легко изменить размер магнита, длину (чтобы он соответствовал лопастям, установленным ближе или дальше от колеса) и многое другое.

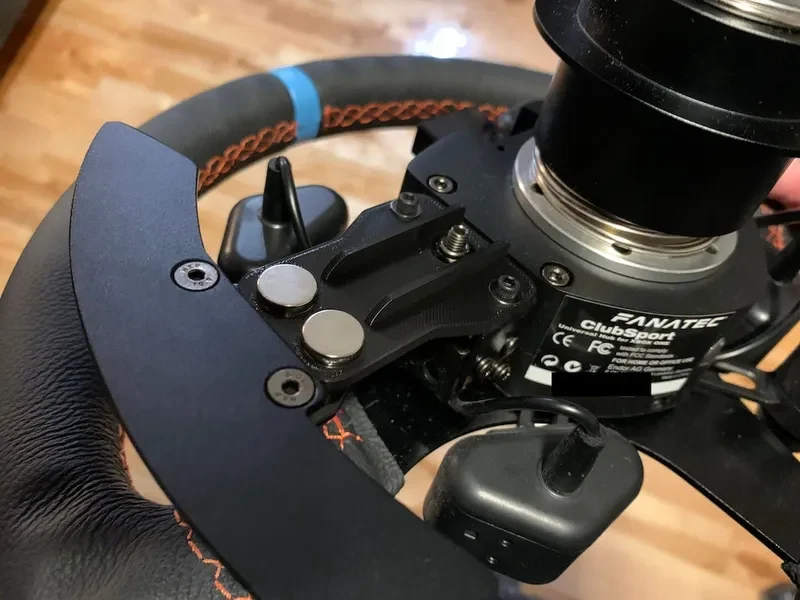

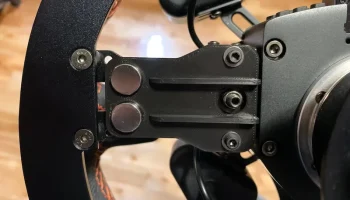

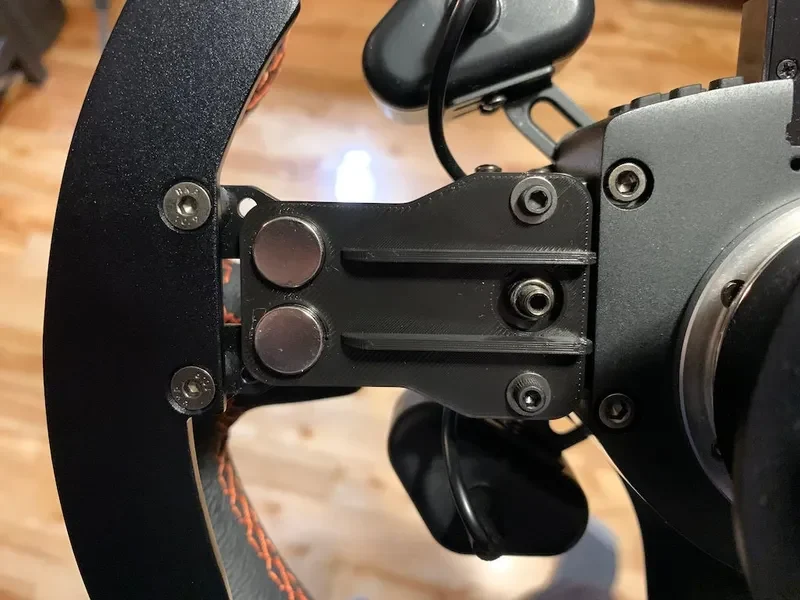

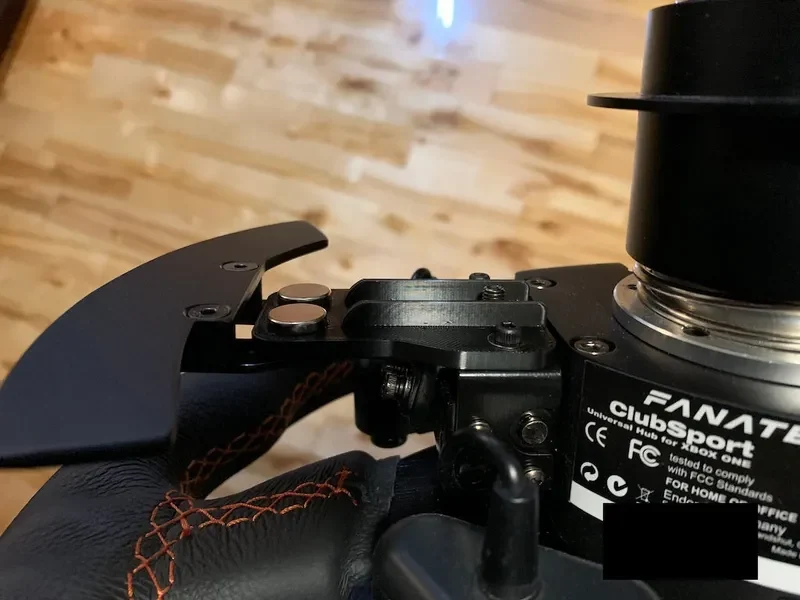

Когда магниты расположены ближе к мета��лическому рычагу лопасти и при большей металлической поверхности рядом с магнитом, притяжение становится гораздо более заметным. Вы также можете удвоить магниты для еще большего притяжения. На фотографиях я использую два магнита, сложенных друг на друга в каждом отверстии для магнитов. Я также добавил несколько ребер для жесткости, но это, вероятно, незначительно повлияло на ощущение переключения передач.

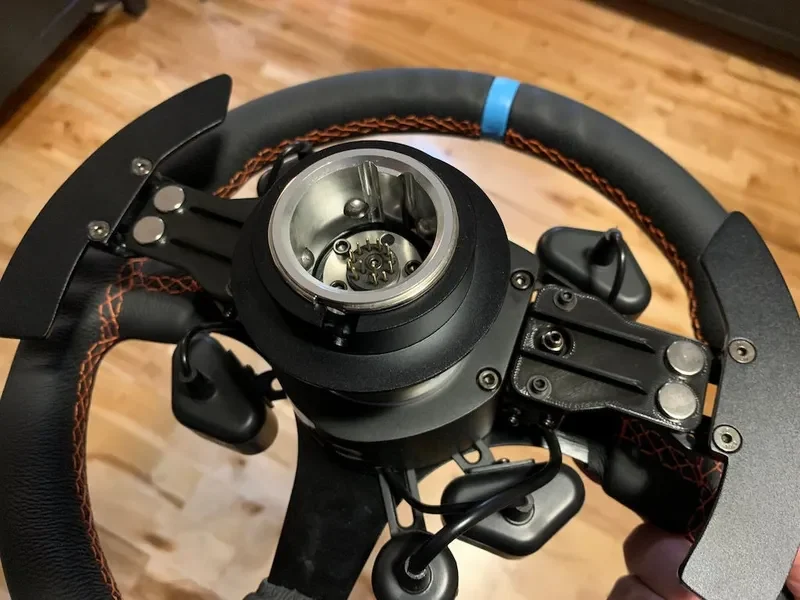

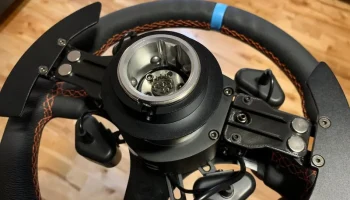

STL подходит для лопастей, прикрепленных ко второму набору отверстий от центра колеса (см. рисунки). Вам нужно будет изменить параметр «длина», чтобы немного сократить его, если вы прикрепите лопасти к самым внутренним отверстиям на рычагах переключения передач.

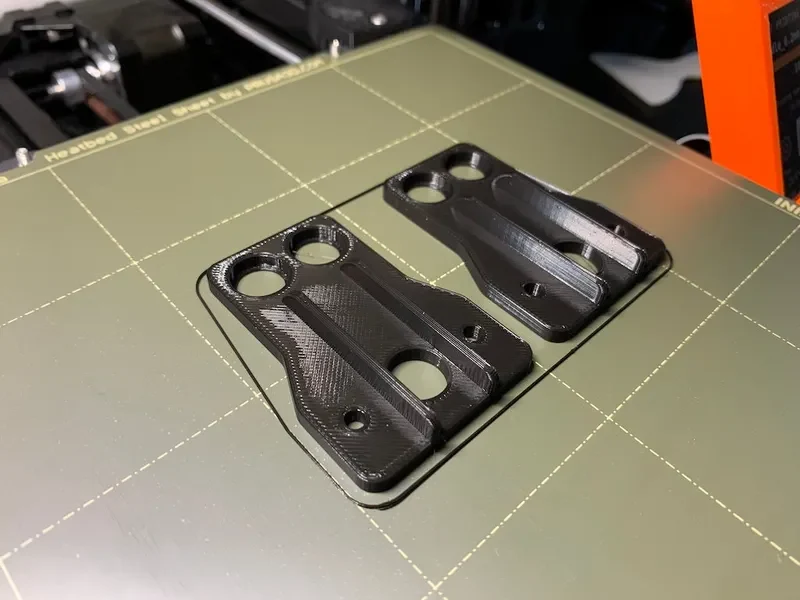

Я предлагаю напечатать его со 100% заполнением для жесткости, так как в любом случае для этого не требуется много нити. Я также предлагаю использовать PLA, а не PETG, также для обеспечения жесткости.

Надеюсь, вам понравится!

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:

100%

Нить:

Filaments.ca EconoFil PLA
