Замок переключателя Shimano CAGE LOCK

Существует несколько проектов, пытающихся решить эту проблему. Но я думаю, что это самое элегантное решение. Способ блокировки клетки заднего переключателя Shimano. Стационарно кр��пится к заднему переключателю и выглядит красиво.

Он заменяет крышку муфты переключения передач.

Совместимость:

Deore XT M8100 и XTR M9100 (модели с внешним винтом регулировки натяжения сцепления);

Deore M5100, Deore M6100 и SLX M7100 (модели без винта внешней регулировки натяжения сцепления)

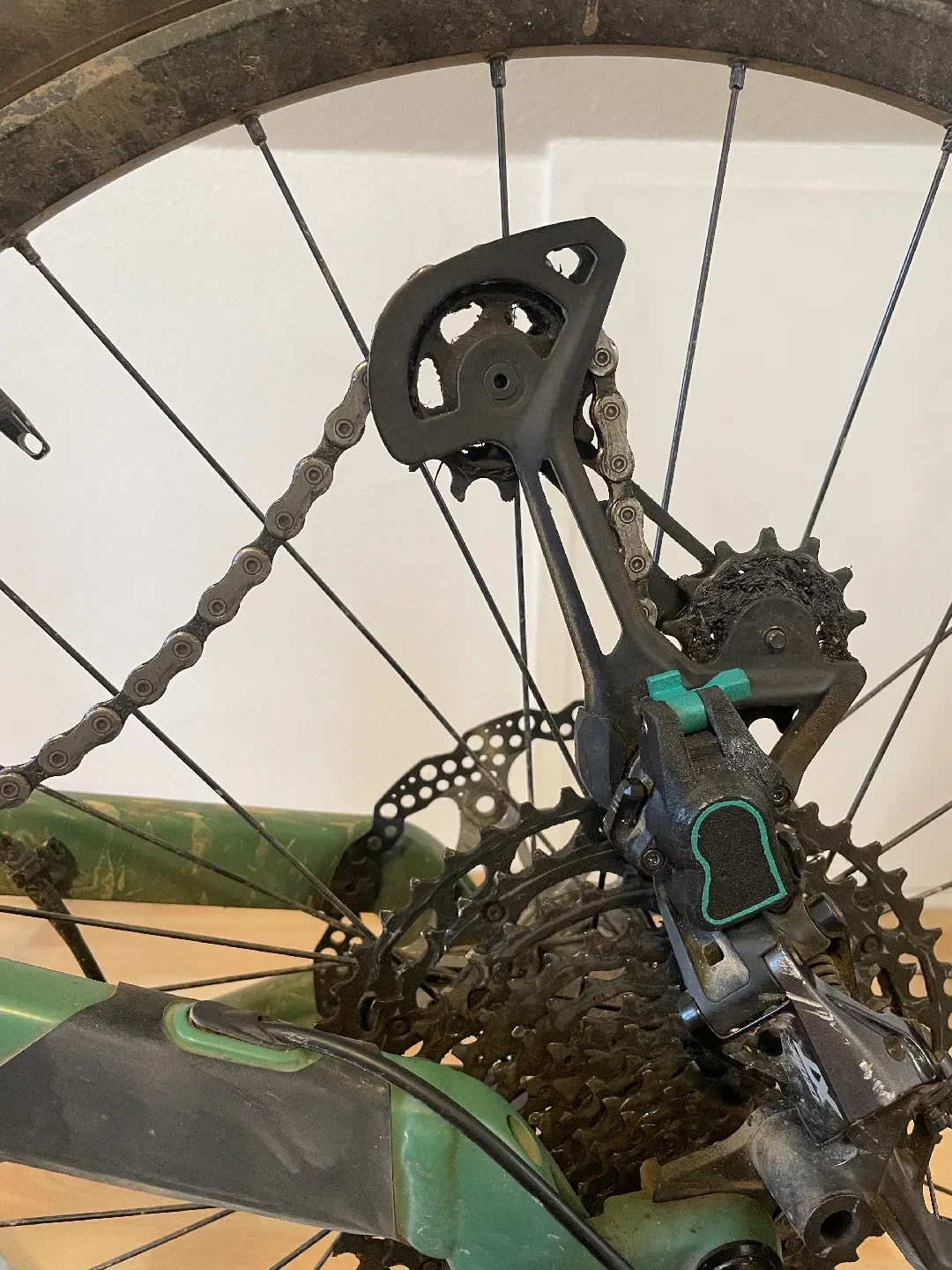

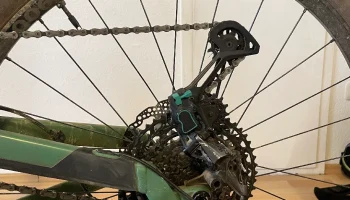

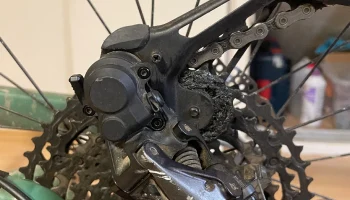

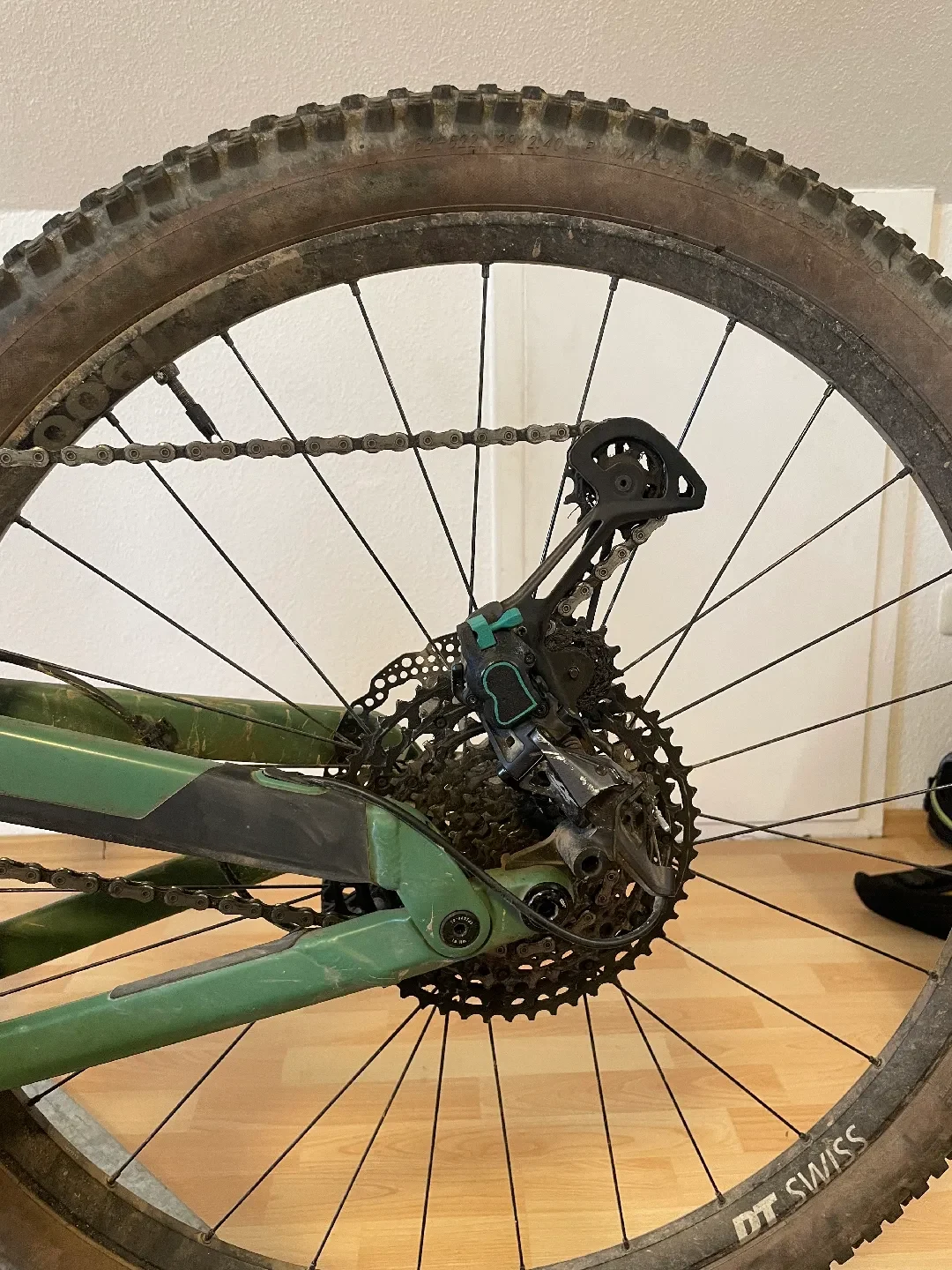

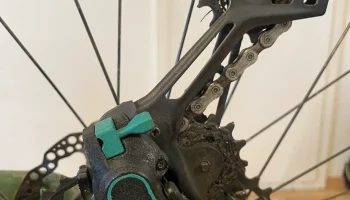

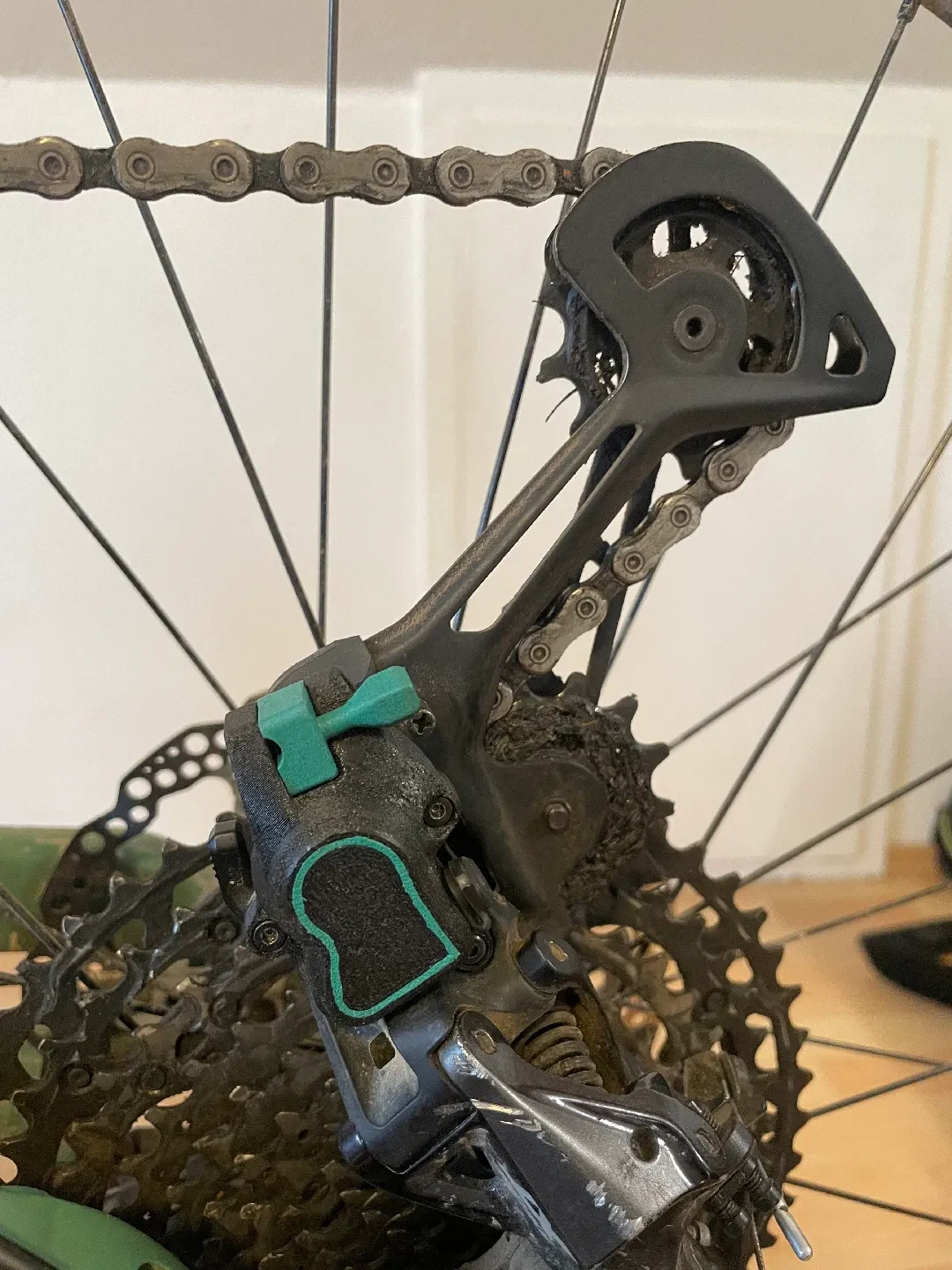

На изображениях показана модель Deore XT M8100.

Сборка требует немного, кроме некоторых инструкций. Вот они, у меня это сработало.

Распечатайте модели так, как они ориентированы. Печатайте высотой слоя 0,1 мм.

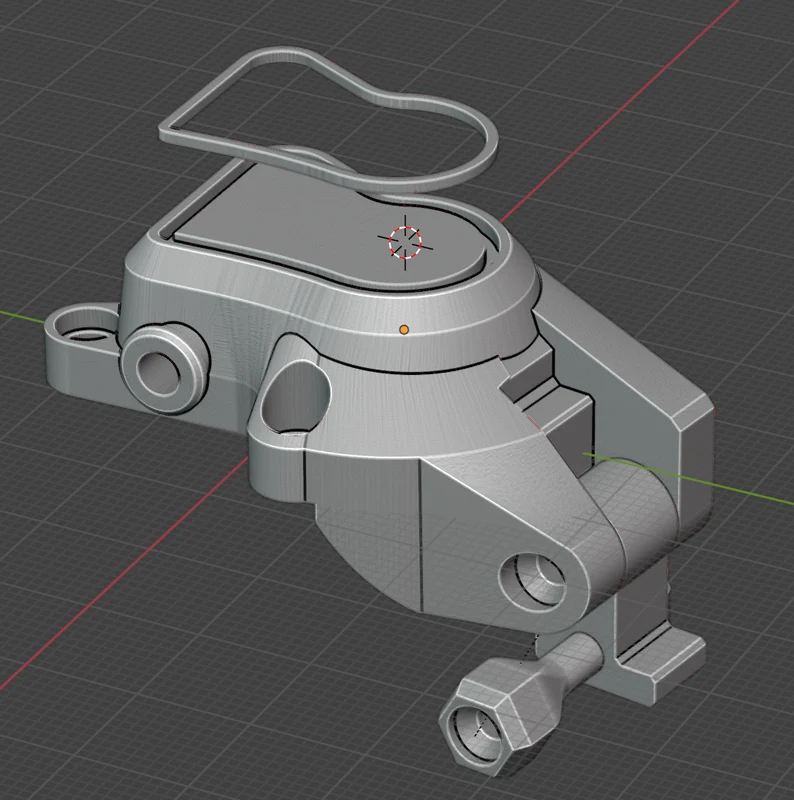

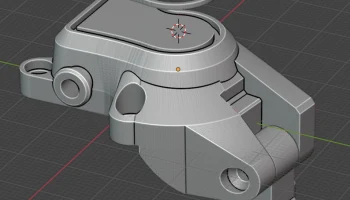

Распечатайте «body.stl» с опорами. Ставьте опоры только в отверстия для болтов.
Для «body.stl» требуется вставка с резьбой M3 длиной 4 мм и диаметром 5 мм слева.

Размер «ring_colouredAccent.stl» немного меньше размера слота, в который он должен быть впрессован. Это пресс-фит. Используйте молоток и, возможно, небольшой гвоздь, чтобы забить его. Во время забивания наденьте шляпку гвоздя на кольцо.

Для «lockarm.stl» требуется вставка с резьбой M3 длиной 6 мм и диаметром 5 мм. Вставьте вставку и сверлом диаметром 3 мм высверлите резьбу. Это просто привычка так делать. Я думаю, это немного помогает предотвратить износ отверстий. В данном случае не было необходимости.

Вам понадобятся два винта с потайной головкой М3.
Один для установки «lockArm.stl» должен быть размером от M3x12 до 14 мм.
Один. Чтобы смонтировать «lockArmHandle.stl», его размер должен быть M3x18 мм. Вы можете укоротить ручку соединения слайсера, чтобы использовать более короткий винт.

Я распечатал все из PETG CF. Работает как удовольствие. PLA использовать не пробовал.

Приятного катания!
