Система замков и ключей Skadis

Подробнее

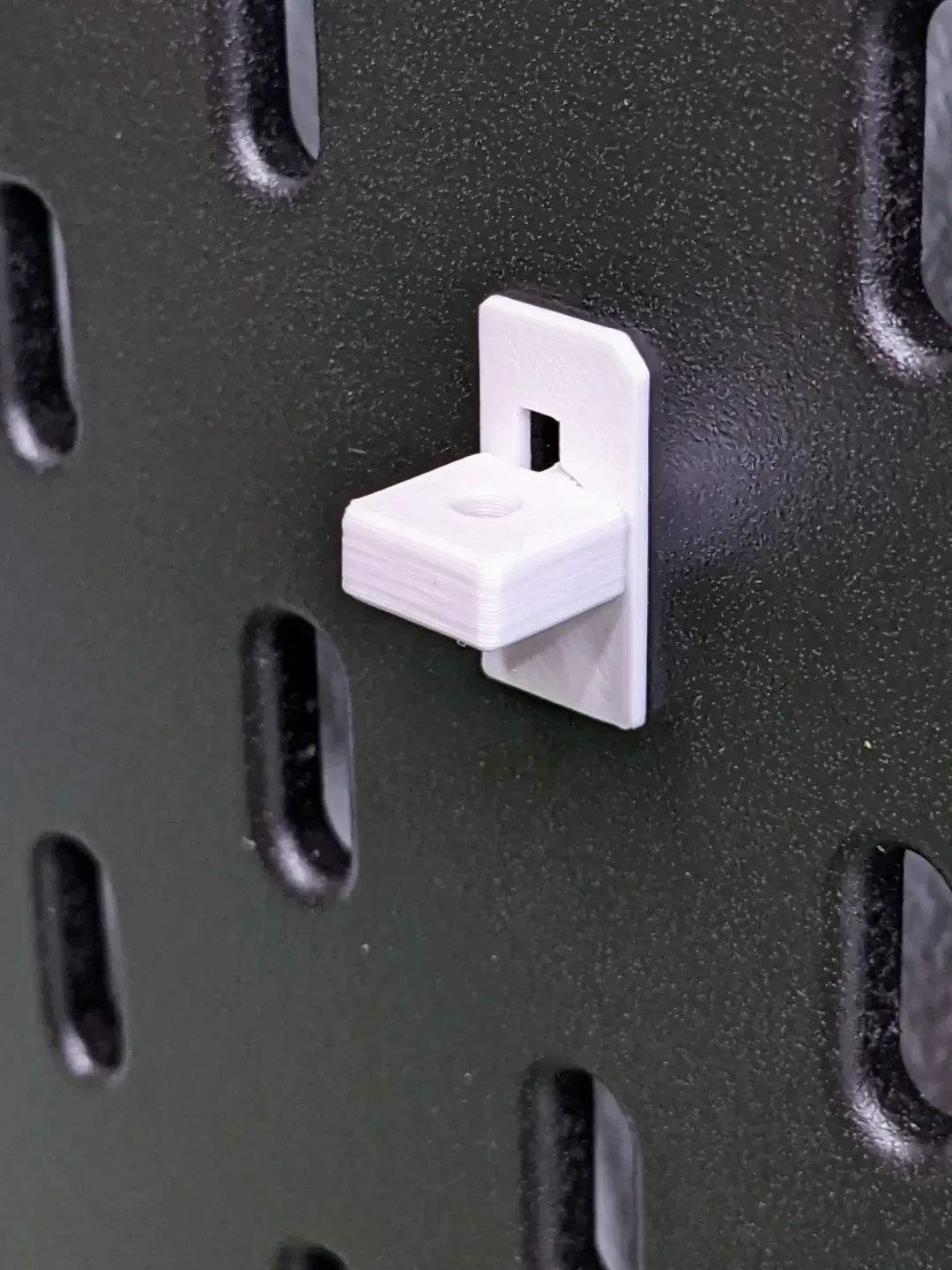

Это система крепления, которую я разработал для перфорированной доски Ikea Skadis, которую я называю «Замок и ключ». Мне нужен был способ прикрепить держатель для наушников, вдохновленный Бобой Феттом, который я разработал, и вот что я придумал. Работа еще продолжается, но я думаю, что у нее ��ольшой потенциал. Допуски жесткие, но я включил файлы Step для всех необходимых изменений и хотел бы посмотреть, как другие адаптируют систему.

До моего сведения дошло, что данная версия Ключа не работает на неокрашенной модели Скадиса. Я буду работать над включением еще одной версии с другими допусками, но я не смогу их протестировать, так как у меня есть только нарисованные типы.

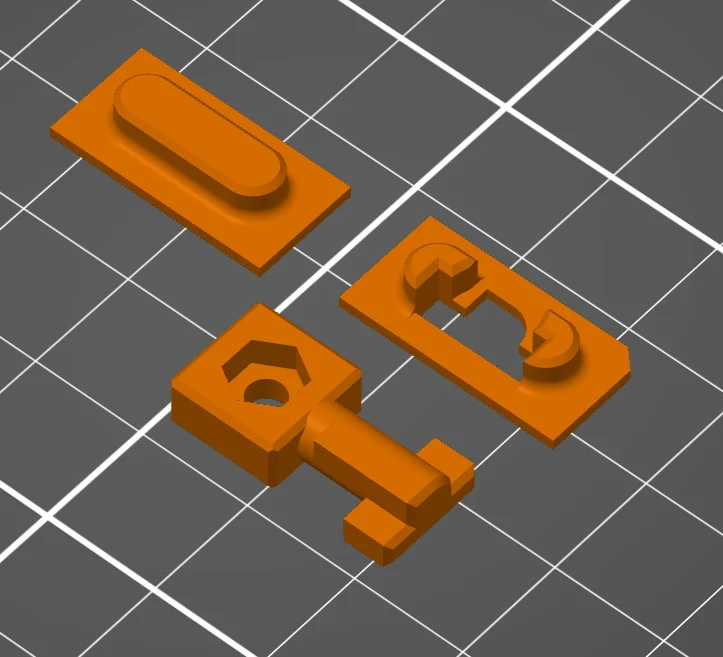

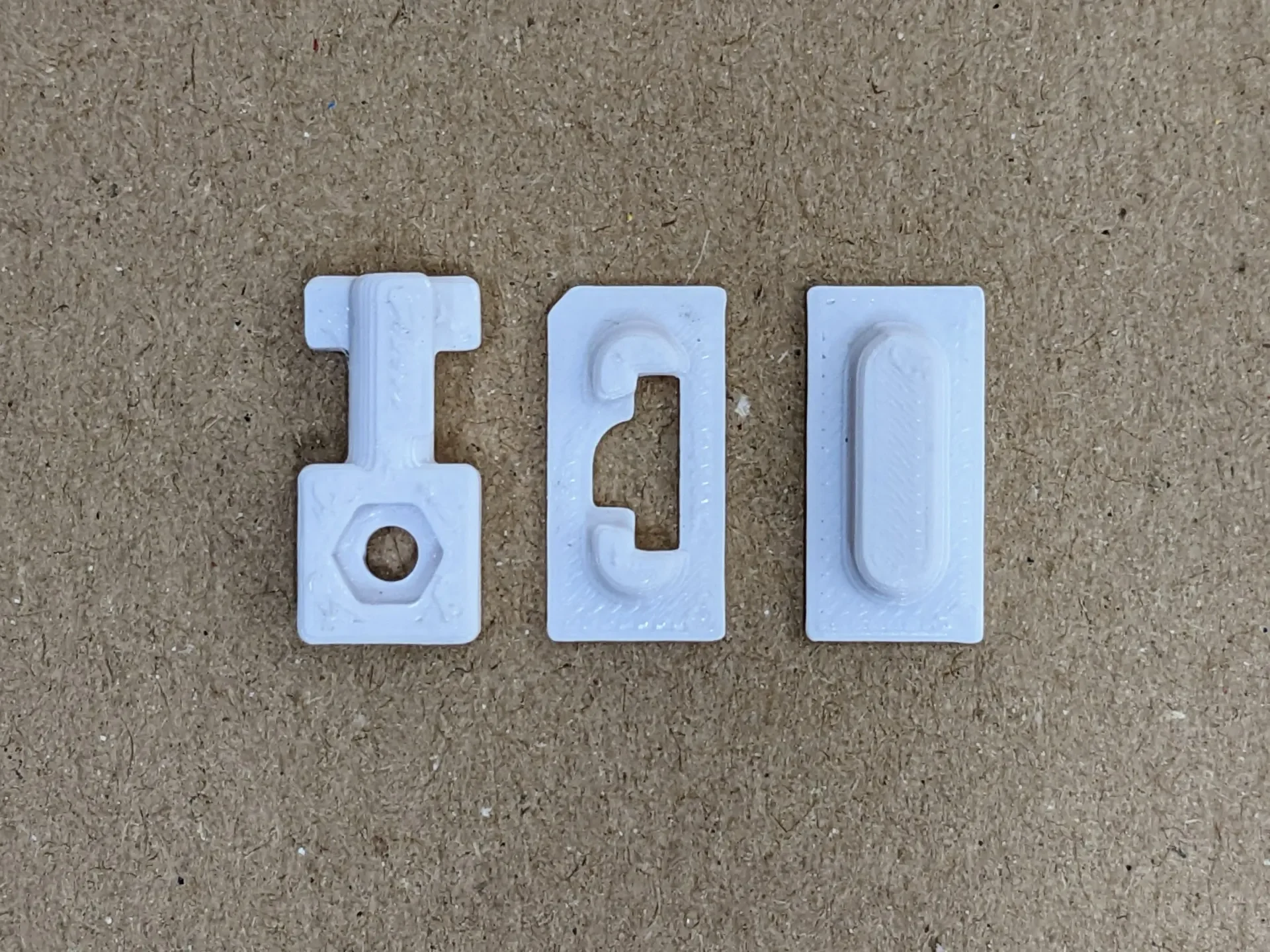

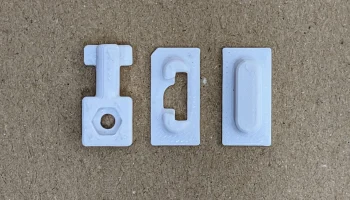

Ключевая часть для крепления имеет толщину 10 x 10 x 5 мм и имеет отверстие и выемку для винта M3 и гайки. На части замка имеется выемка для ориентации. Если вы используете эту систему, отметьте ее с помощью skadislockandkey и укажите авторство.

Распечатать инструкции

Я успешно печатал как PLA, так и PETG.

Высота слоя 0,2 мм

Никакие опоры не требуются
