4X4 и блокировка ручки освещения для Chevy Colorado/GMC ...

Эти объекты были установлены на Chevy Colorado 2022 года выпуска. Они должны подходить ко всем грузовикам 4x4 Colorado и GMC Canyon «поколения 2».

Есть две версии:

Обратите внимание, что объект 4x4 Knob Lock различен в каждой версии и НЕ взаимозаменяем.

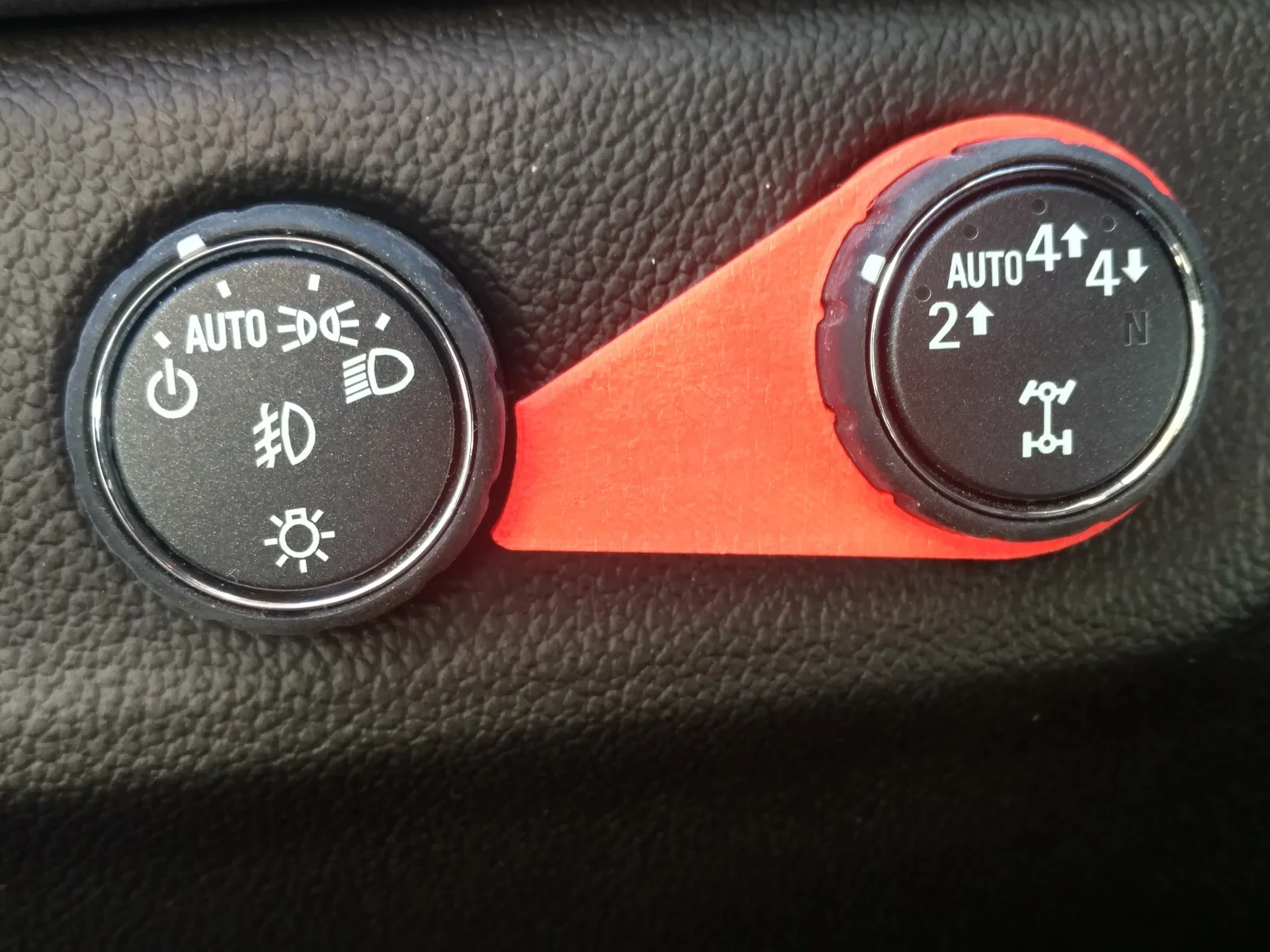

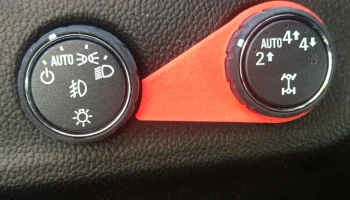

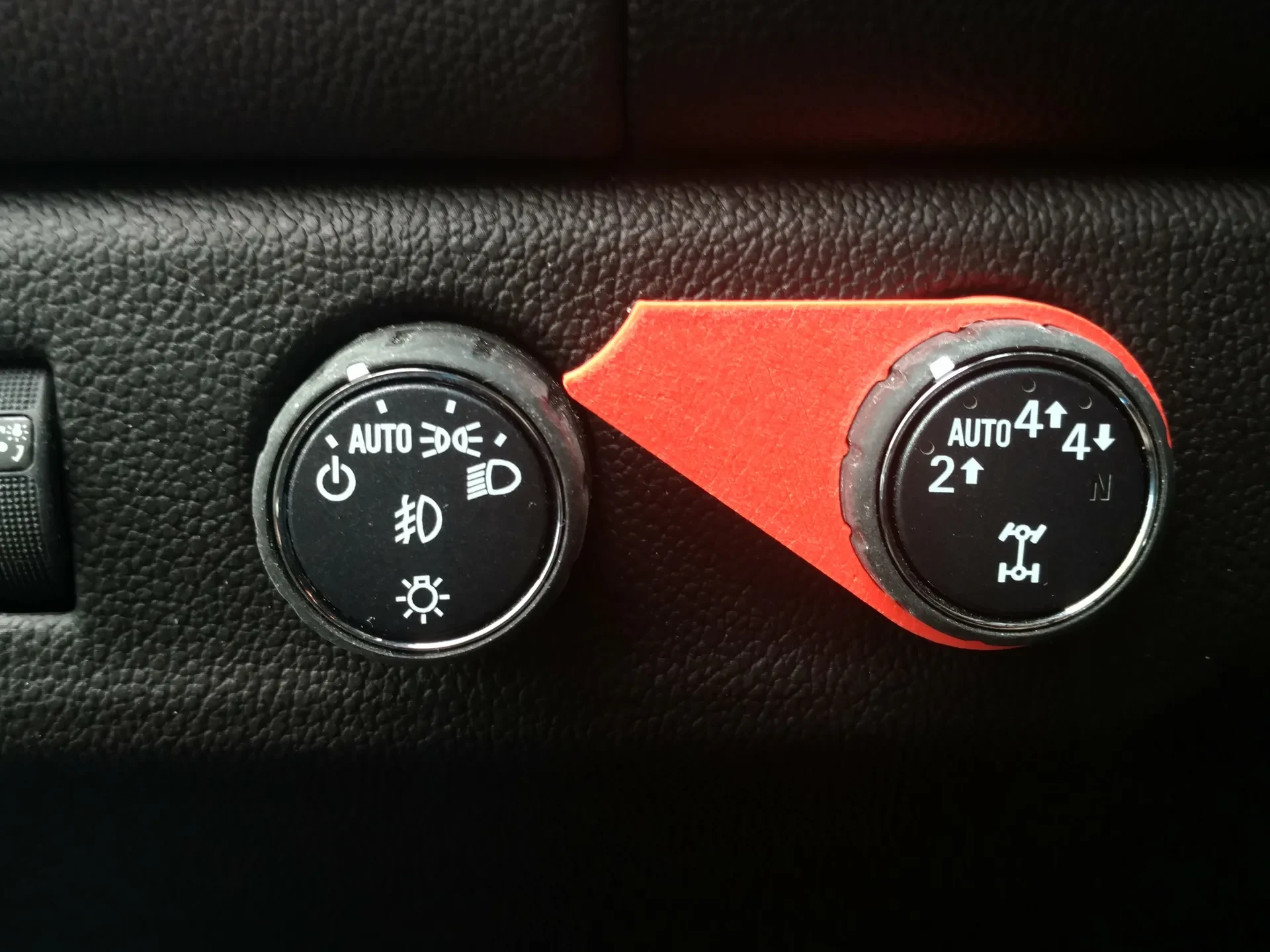

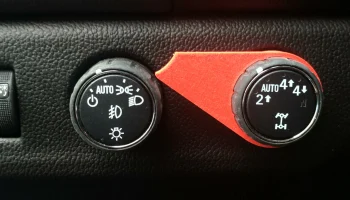

Версия 1 (показана на рисунках оранжевым цветом) блокирует только ручку 4x4.

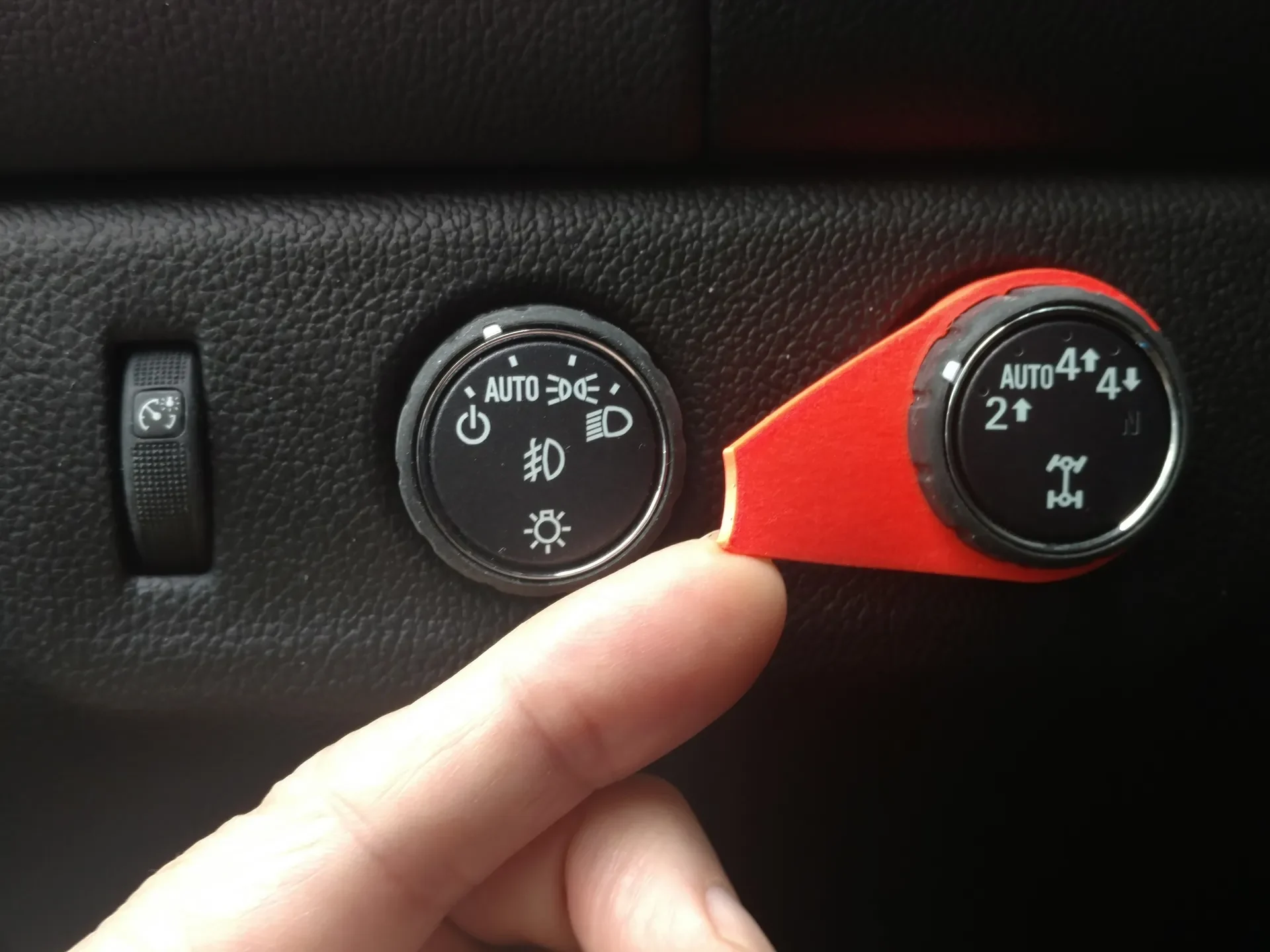

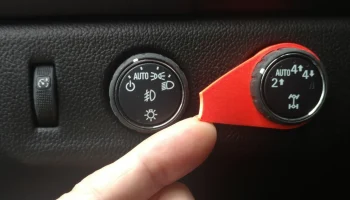

Чтобы освободить блокировку, слегка согните (поднимите) часть «флажка» замка ручки 4x4 в сторону водителя и поверните ручку 4x4 из положения 2WD.
После разблокировки положения 2WD ручка будет свободно вращаться в другие положения режима движения.
Вам нужно будет снова «согнуть флажок», чтобы вернуть блокировку в положение 2WD.

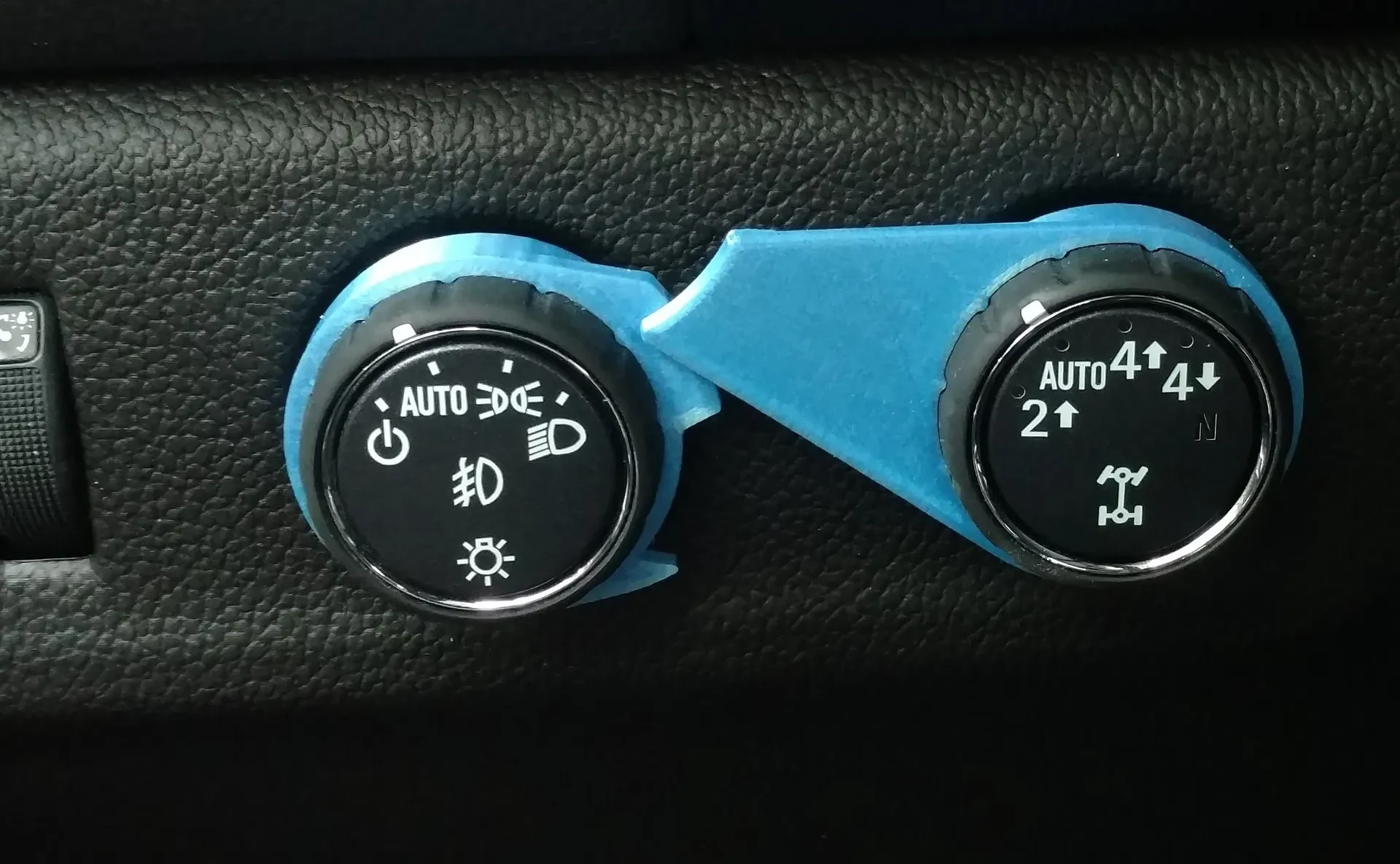

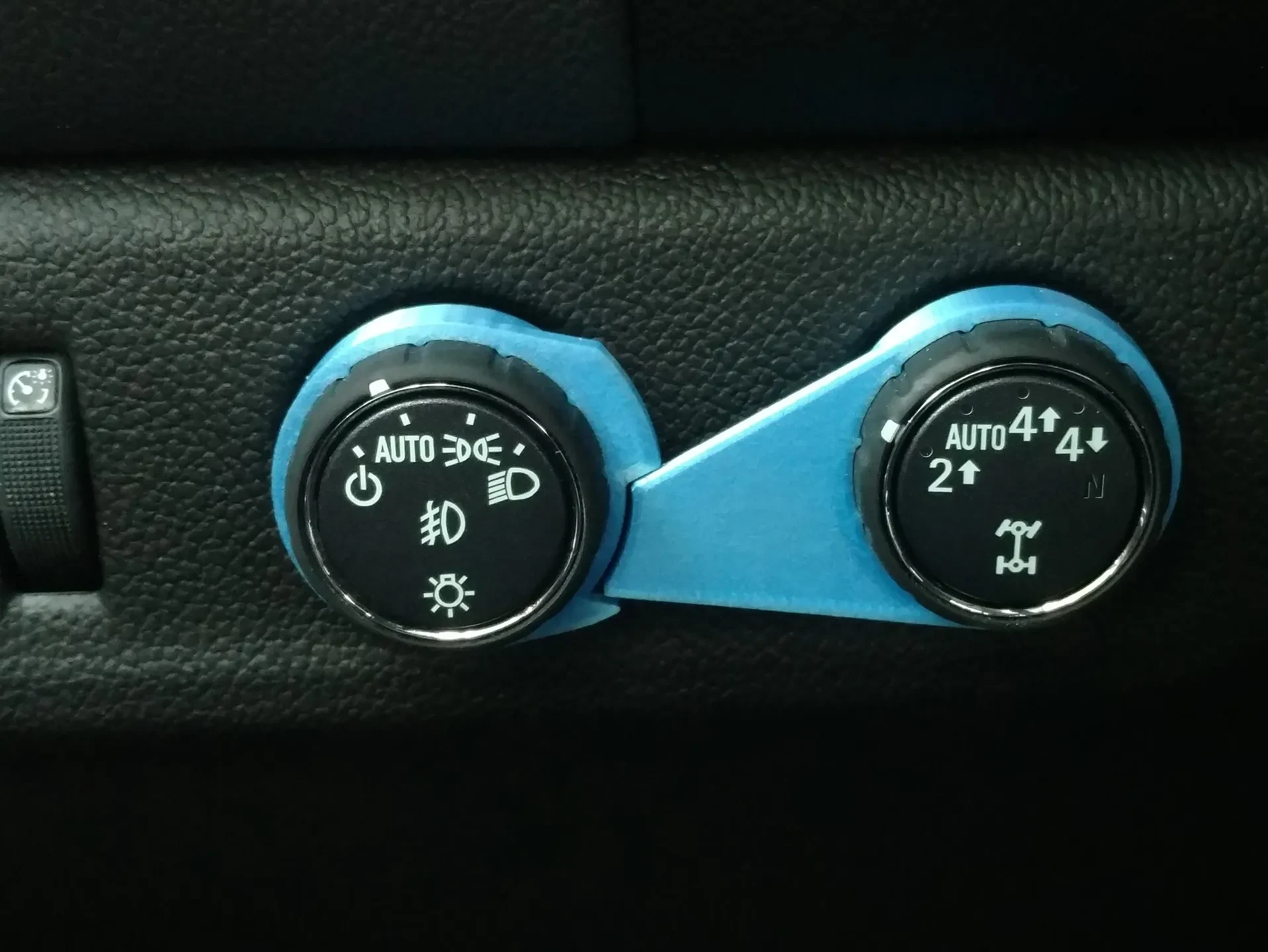

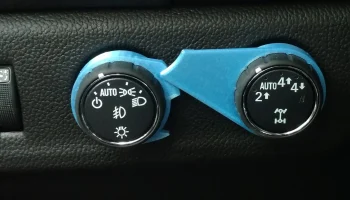

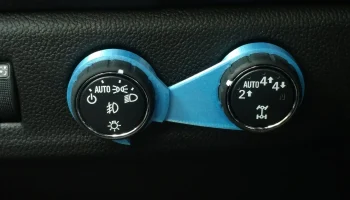

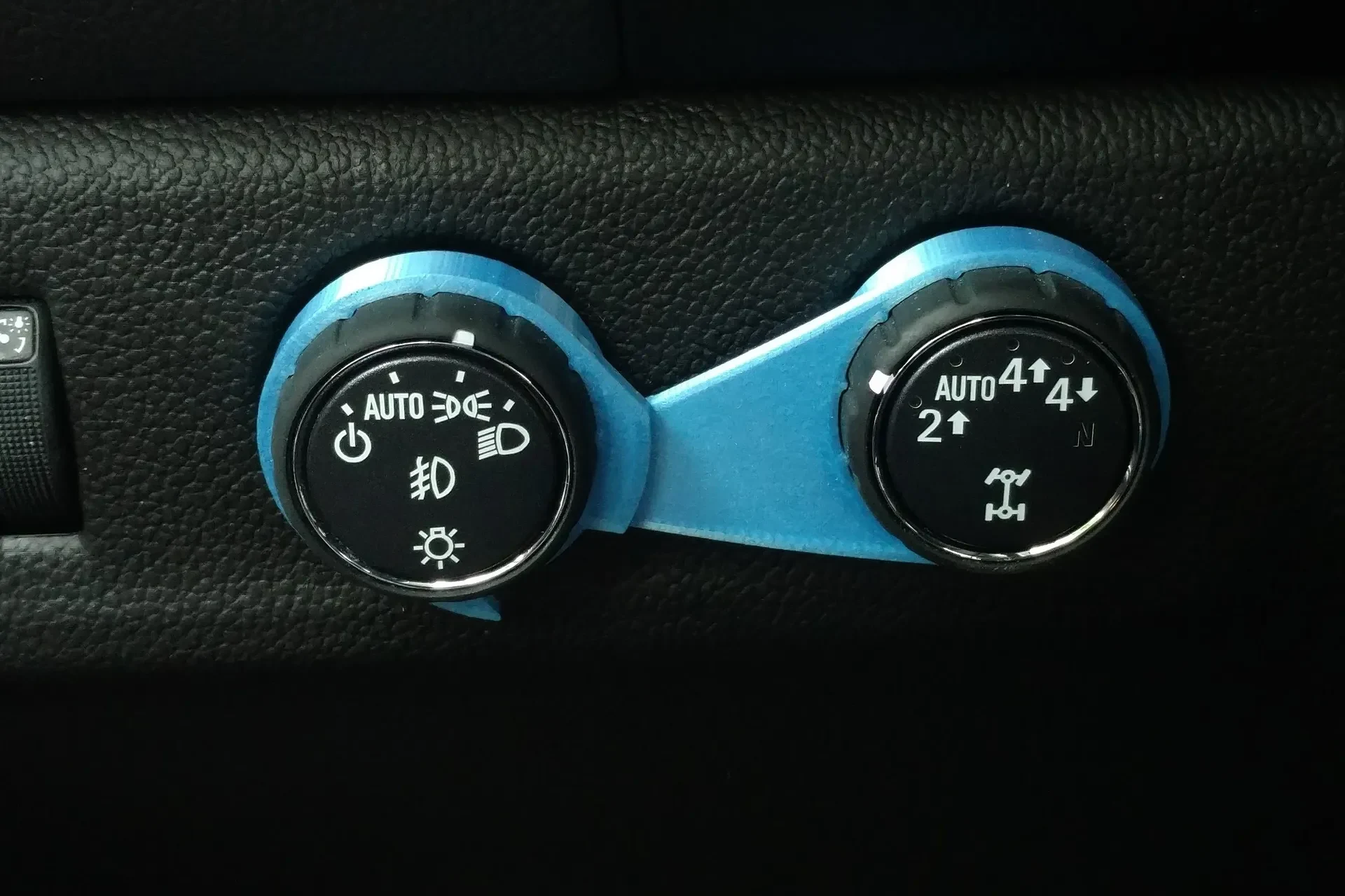

Версия 2 (показана синим цветом на рисунках) блокирует и освещение, и ручку 4x4.
Чтобы отпустить ТОЛЬКО ручку освещения, нажмите «флажок» ручки 4x4 ВНИЗ, одновременно вращая ручку освещения по или против часовой стрелки. Ручка освещения снова заблокируется, когда вернется в положение «Авто».
Чтобы освободить ручки освещения и ручки 4x4, вытяните флажок, одновременно вращая ручку освещения или ручку 4x4. Если вы ТОЛЬКО повернули ручку 4x4, вам нужно будет снова согнуть флажок, чтобы вернуть его в положение блокировки. Если вы ТОЛЬКО повернули ручку освещения, она снова зафиксируется, когда вернется в положение «Авто». Если вы повернули ОБА, оба должны находиться в положениях по умолчанию (Авто и 2WD), чтобы заблокировать обе ручки.
Обратите внимание: если вы разблокируете ручку 4x4, ручка освещения также разблокируется.

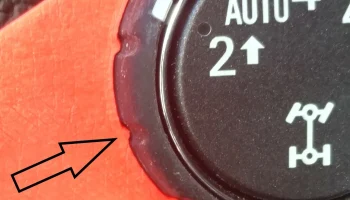

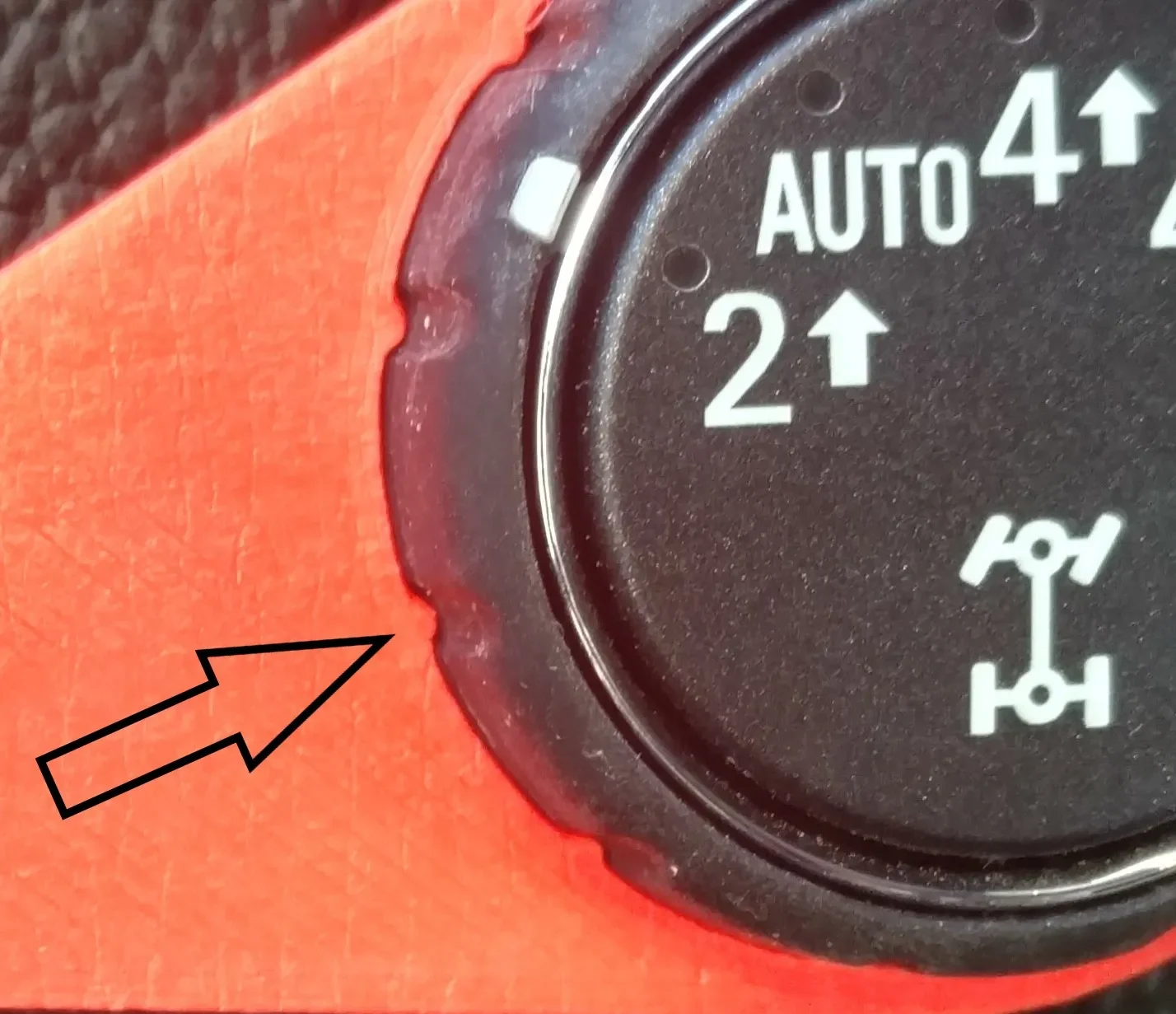

Обратите внимание на изображения, что объекты имеют сплайны, пересекающиеся со сплайнами ручки; при установке они должны плотно прилегать, а их снятие должно быть затруднено. Если нет, вам следует изменить размер и перепечатать объект (см. ниже).

При установке объектов в грузовик сначала убедитесь, что ручка 4x4 установлена ​​в положение «2» (2WD), а ручка освещения — в положение «Авто». Убедитесь, что приподнятое кольцо вокруг отверстия для предметной ручки обращено к приборной панели. Ваша установка должна выглядеть так, как показано на рисунках выше.

Объект был разработан/оптимизирован для печати на оригинальном принтере серии Prusa I3 MK2/MK3 с использованием PrusaSlicer.

ВАЖНО: он был разработан для печати с использованием твердой нити ТПУ, чтобы часть «флажка» объекта можно было согнуть (поднять) по направлению к водителю, что затем позволило ручке свободно вращаться. Я использовал нить из ТПУ с твердостью по Шору 98А. Использование эластичной нити ТПЭ или более мягкого ТПУ может не дать желаемых результатов.

Этот объект может не работать, если в кабине вашего грузовика очень холодно или очень жарко.

Изменение размера

Размер объекта можно изменить, чтобы увеличить или уменьшить прилегание кольца к ручке. Для этого вы меняете масштабные коэффициенты по осям X и Y в слайсере. Попробуйте изменить 1% при первом перепечатке (101% для более свободного или 99% для более плотного). Влияние 1 % на внутренний диаметр отверстия составляет 0,324 мм.

Настройки нити

Если вы новичок в использовании TPU, выбор «Generic Flex» в «Настройках нити», поставляемых Prusa, в PrusaSlicer должен работать хорошо.

Настройки печати

Выбор «0,20 мм НОРМАЛЬНЫЙ» в «Настройках печати», поставляемых Prusa, в PrusaSlicer должен работать без изменений. В противном случае используйте следующее:

Высота слоя: 0,2 мм
Периметры: 2
Сплошные слои: верх = 8, низ = 8.
��аполнение: 100 %, но это может не иметь значения, поскольку другие настройки уже должны создавать почти сплошное изображение. print.
