Кронштейн для замка Aventon Abound Abus 4750XL Cafe Lock

Если вам понравился этот кронштейн, рассмотрите возможность сделать пожертвование на сайт Familybikeride.org. Я сделал этот кронштейн, чтобы помочь семьям сесть на доступный велосипед, на котором можно удобно перевозить всю семью.
Пожалуйста, пожертвуйте нашей группе то, что вы считаете справедливым: https://www.familybikeride.org/donate/

Его следует печатать на нити, устойчивой к ультрафиолетовому излучению, такой как ASA. Я бы рекомендовал распечатать его с заполнением не менее 70%. 100% тоже подойдет, если вы можете напечатать твердый ASA без проблем с адгезией. Модель необходимо будет расположить ровно. Я печатаю их с соплом 0,8 мм.

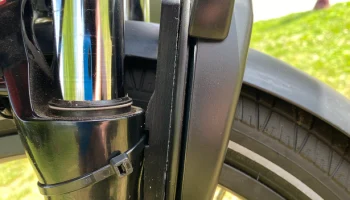

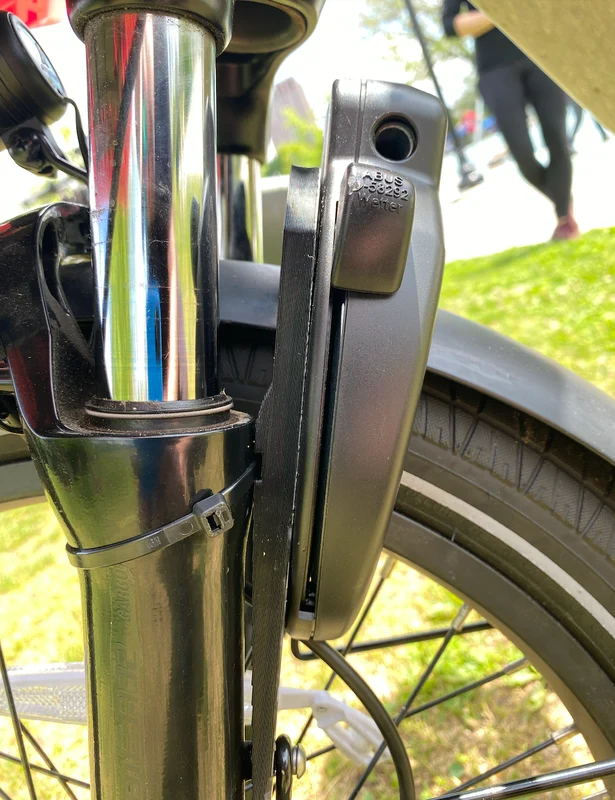

Для фиксации замка по бокам через отверстия вокруг подвесной вилки следует использовать две стяжки. Это будет надежно удерживать его на вилке.

Для крепления кронштейна к стойкам крыла вам потребуются более длинные винты M5.

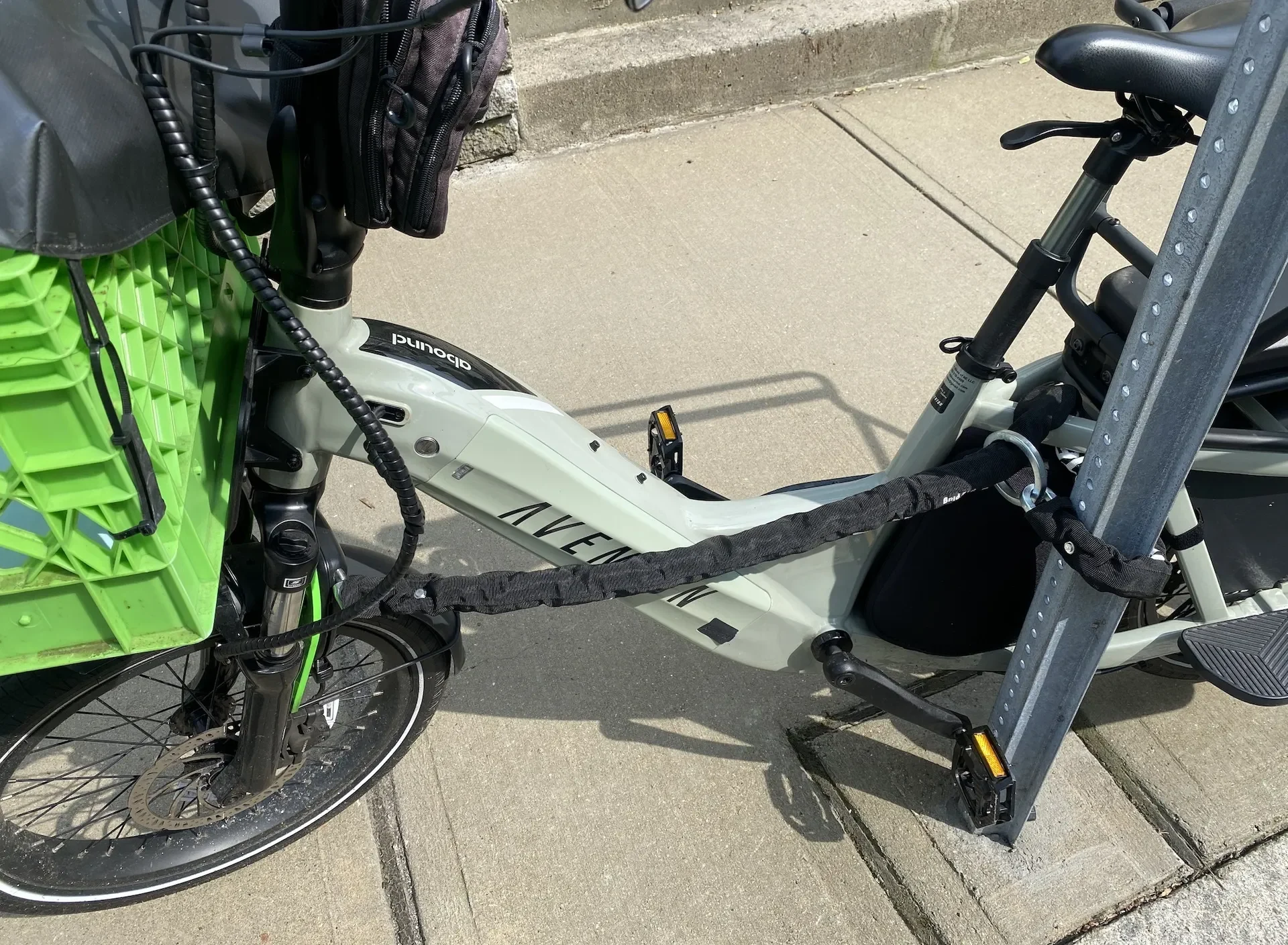

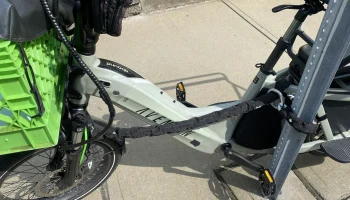

Цепной замок для аксессуаров также следует использовать при креплении велосипеда в более рискованных условиях, и он должен зацикливаться на раме. Пожалуйста, смотрите рисунок для фиксации с помощью цепочки.

Необходимые детали:
2 винта с шестигранной головкой (M5 0,8 x 20 мм) — более длинные винты для опор крыльев
2 винта с шестигранной головкой 20 мм (фиксируется на кронштейне)
2 нейлоновых вставки с фланцевой шайбой M5 (фиксируется на кронштейне)
2 черные застежки-молнии достаточной длины, чтобы можно было обойти кронштейн и подвеску.

Инструкции:
Снимите кожух с замка кафе, чтобы остался только обнаженный металл. Прикрепите напечатанный на 3D-принтере кронштейн к замку, используя сквозное отверстие в среднем отверстии замка. Нижнее отверстие замка — то место, где будет проходить стяжка-молния.

Используйте синий локтайт на всех соединениях.
