Цилиндровый замок (полностью функциональный, параметриче...

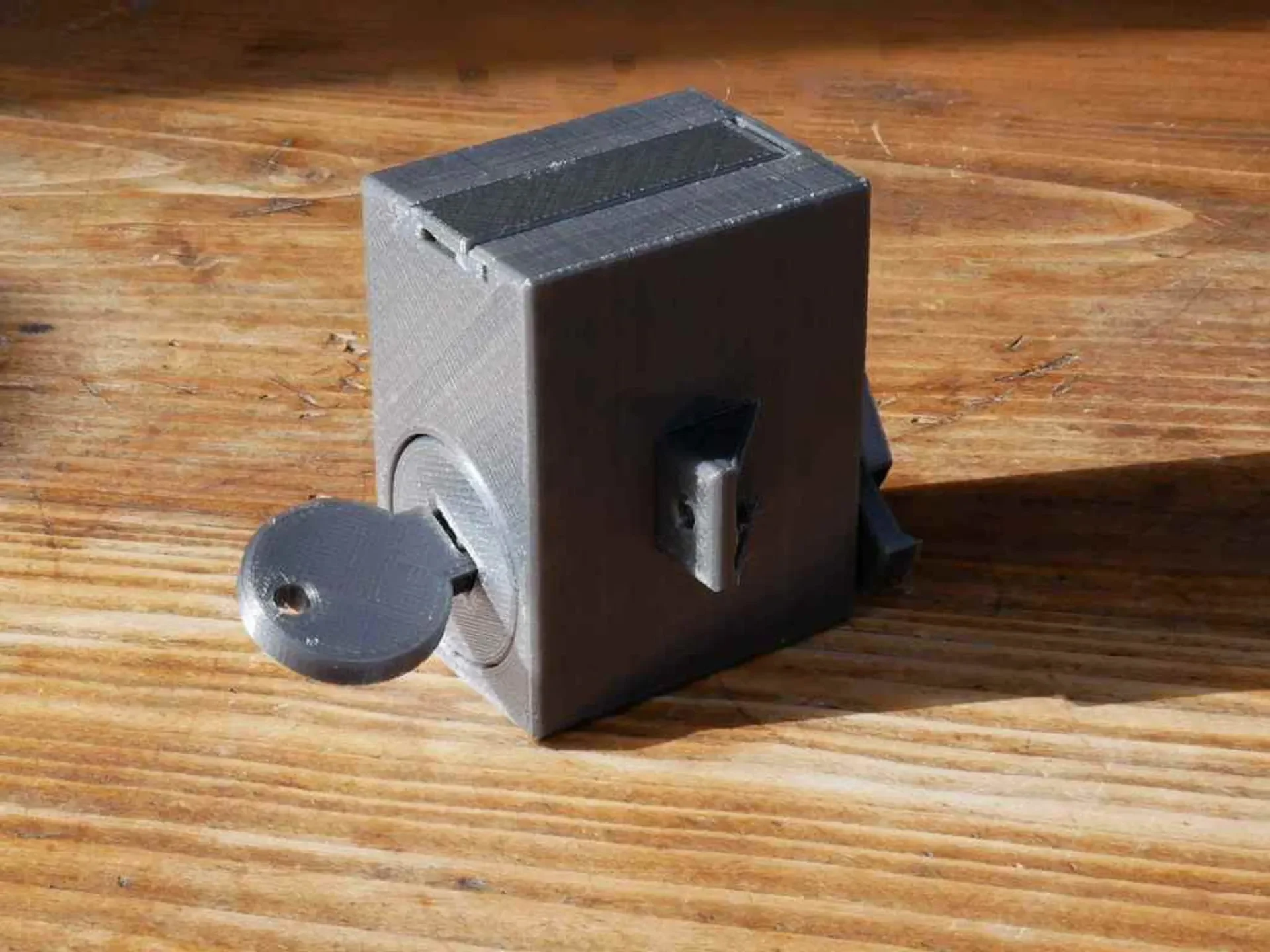

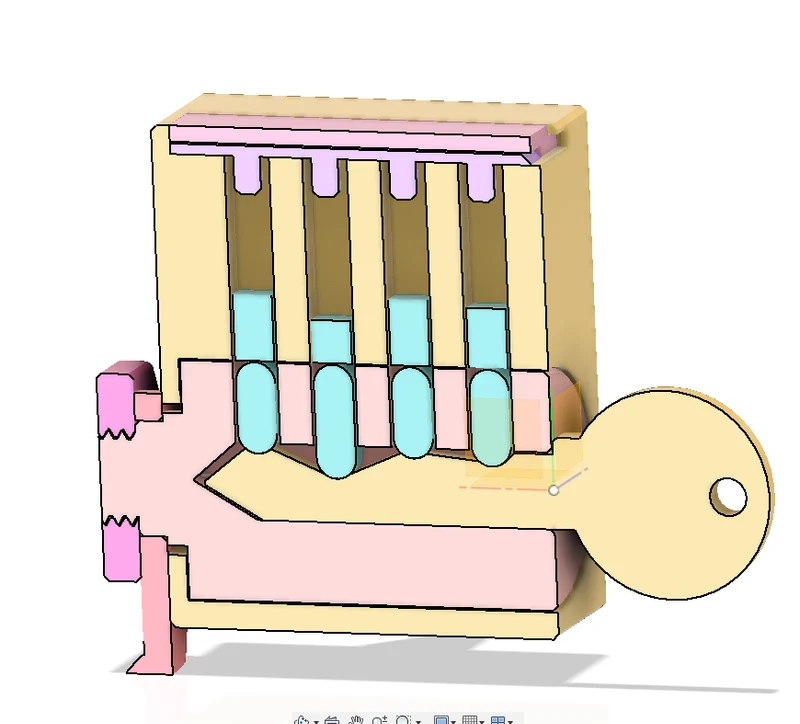

Это полнофункциональный цилиндрический замок, предлагающий 5⁴ (=625) различных комбинаций.

Вам понадобятся 4 пружины от шариковой ручки (диаметр = 4 мм, длина > 19 мм, допуск довольно высокий и параметрический) или дайте гравитации сделать свою работу для первого теста.

Чтобы создать собственный замок, откройте файл .f3d в Fusion 360, перейдите в «Изменить параметры» и установите для PIN1STUFE значение PIN4STUFE и значение от 1 до 5. Это соответствующим образом отрегулирует контакты и ключ.

Также смотрите https://youtu.be/lX2YUn6JloE

Распечатать инструкции
Категория: Механические игрушки Краткое описание

Это полнофункциональный цилиндрический замок, предлагающий 5⁴ (=625) различных комбинаций.

Вам понадобятся 4 пружинки от шариковой ручки (диаметр = 4 мм, длина > 19 мм, допуск достаточно высокий и параметрический).

Чтобы создать собственный замок, откройте файл .f3d в Fusion 360, перейдите в «Изменить параметры» и установите для PIN1STUFE значение PIN4STUFE и значение от 1 до 5. Это соответствующим образом отрегулирует контакты и ключ.

Также смотрите https://youtu.be/lX2YUn6JloE

Настройки печати

Производитель принтера: Prusa

Принтер: И3 МК3С

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,15

Заполнение: 25%

Нить: DasFilament PETG Anthrazit V2
Примечания:

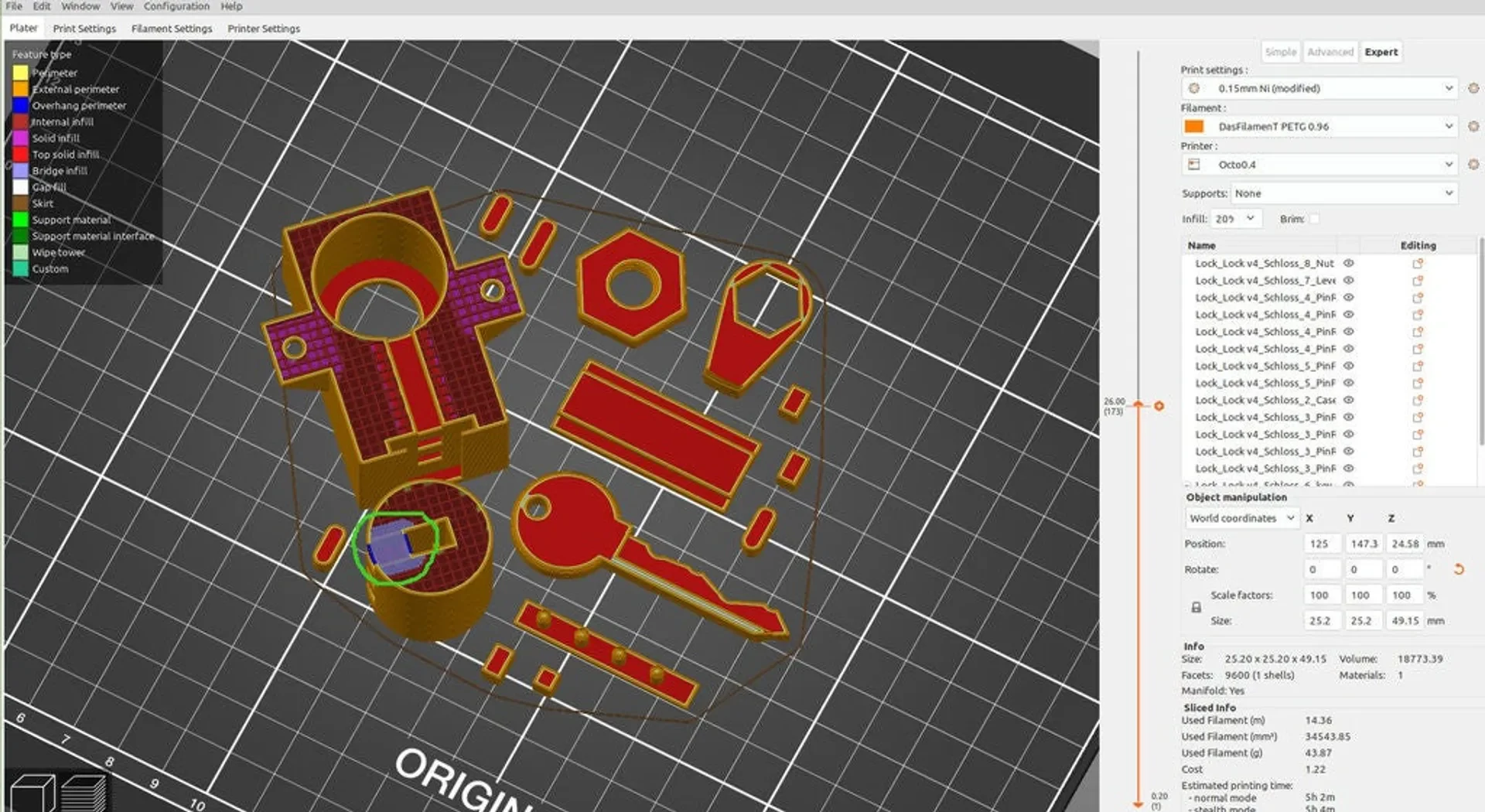

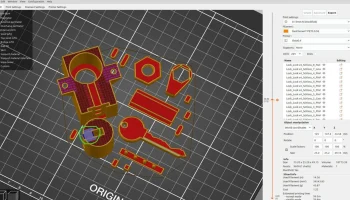

Однообъектные stl-файлы НЕ обязательно ориентированы правильно. Пожалуйста, проверьте пластину 3mf для этого.

Кроме того, печать должна быть простой:

дизайн растеризован для первого слоя толщиной 0,2 мм и выше 0,15 мм.
положение шва корпуса и цилиндра не должно ни пересекать прорези для штифтов, ни находиться на противоположной стороне.

убедитесь, что перемычка над прорезями перпендикулярна прорезям

Пост-печать

Убедитесь, что штифты свободно перемещаются в пазах.

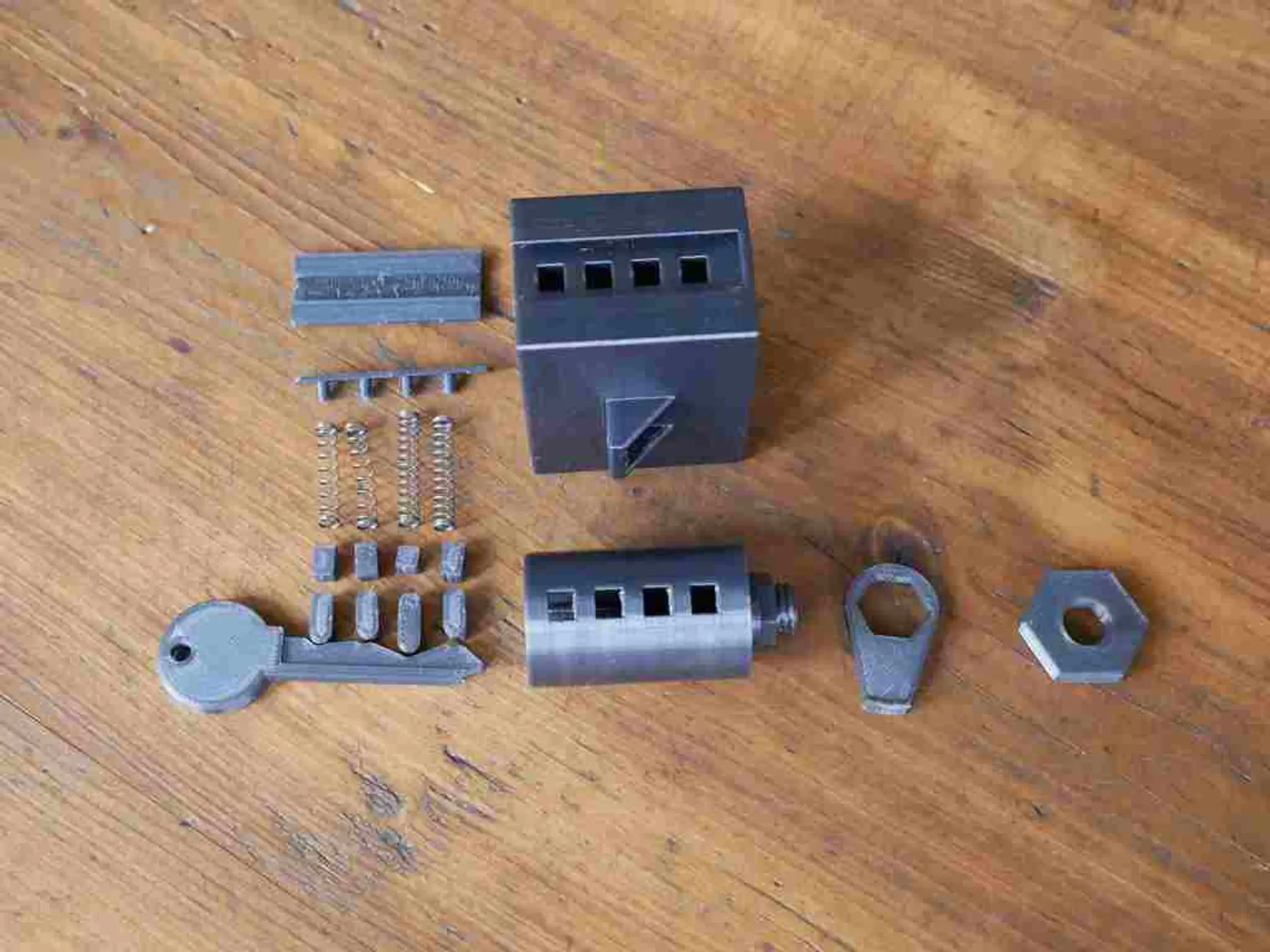

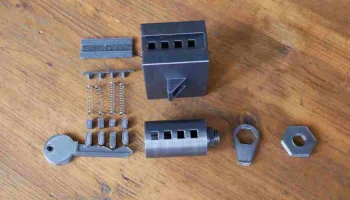

Соберите, как показано на картинке
Убедитесь, что порядок контактов соответствует вашему ключу.
Измените порядок контактов или установите только один контакт в слоте, не соответствующем вашему ключу, чтобы проверить, действительно ли это только один соответствующий ключ, который будет разблокировать
