Пружинный блокирующий блок для "полностью напечатанного ...

Пожалуйста, поставьте лайк, если вам это нравится! Это поможет мне сделать их больше.

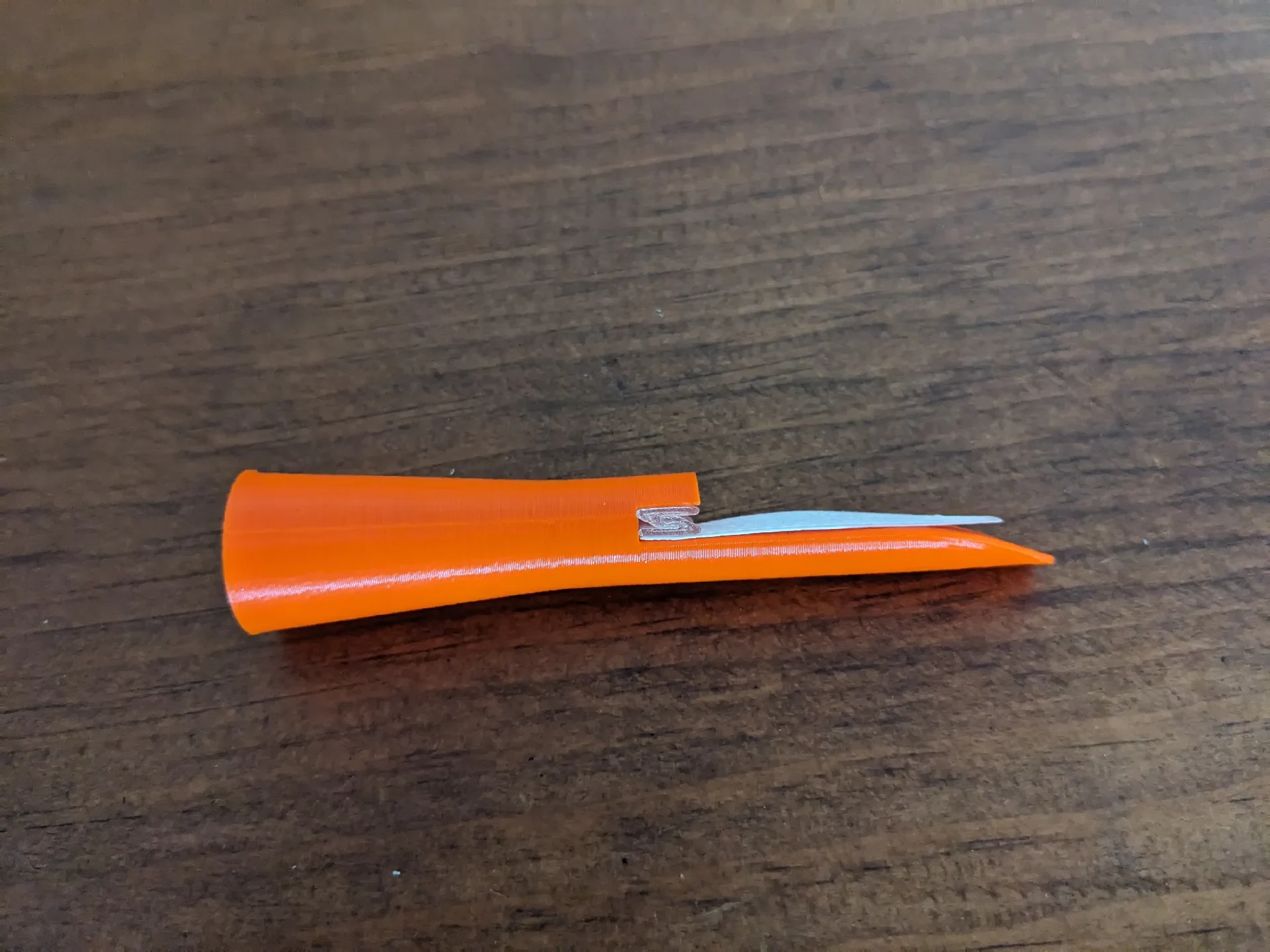

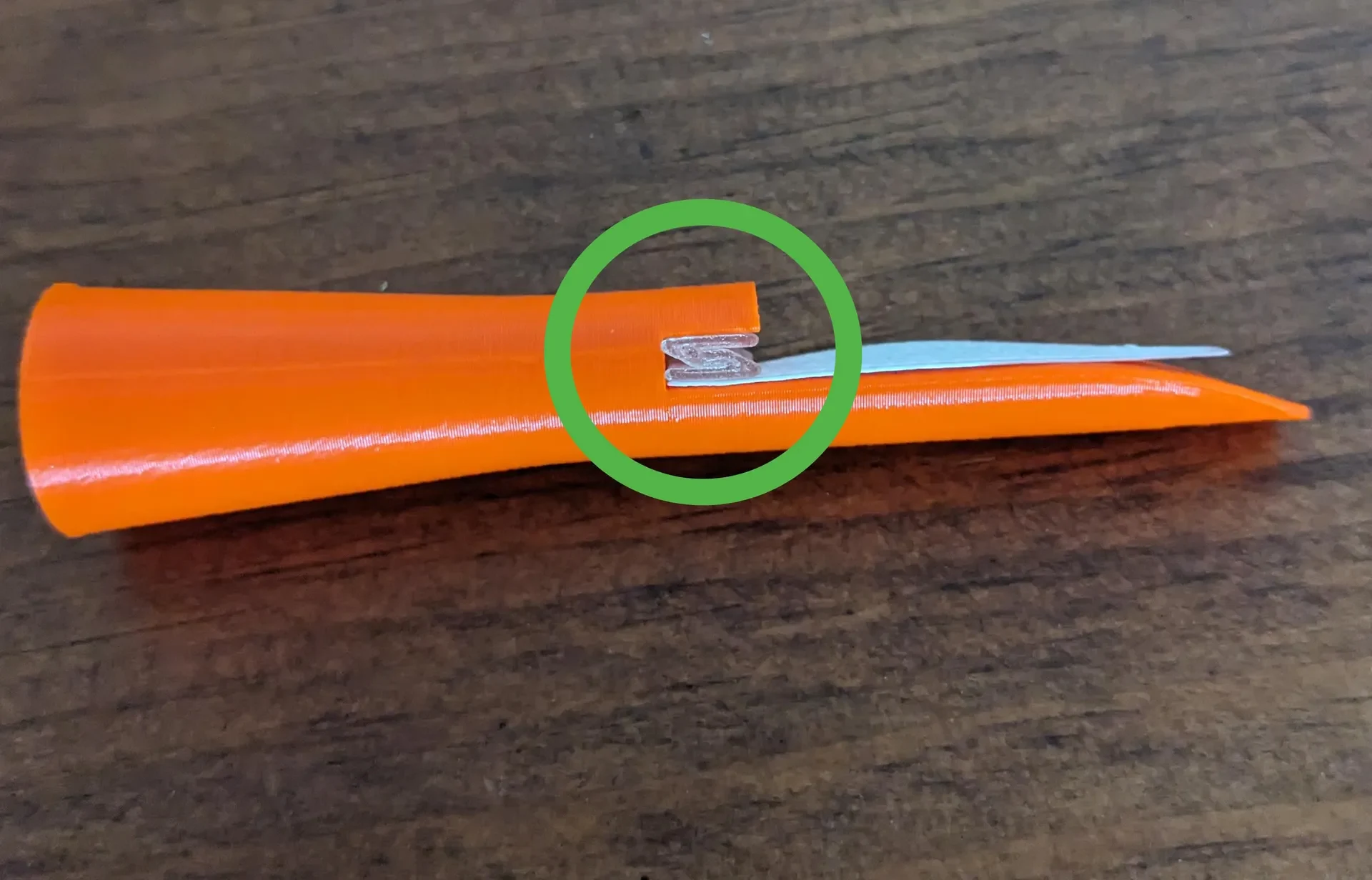

Это замена блока ТПУ, который используется для удержания трости. С этим пружинным блоком можно использовать любой материал. Протестировано в PLA и PETG, оба работают отлично. Оригинальный утиный призыв просто великолепен, получите его здесь: https://www.printables.com/model/1267695-full-3d-printed-working-duck-call/comments.

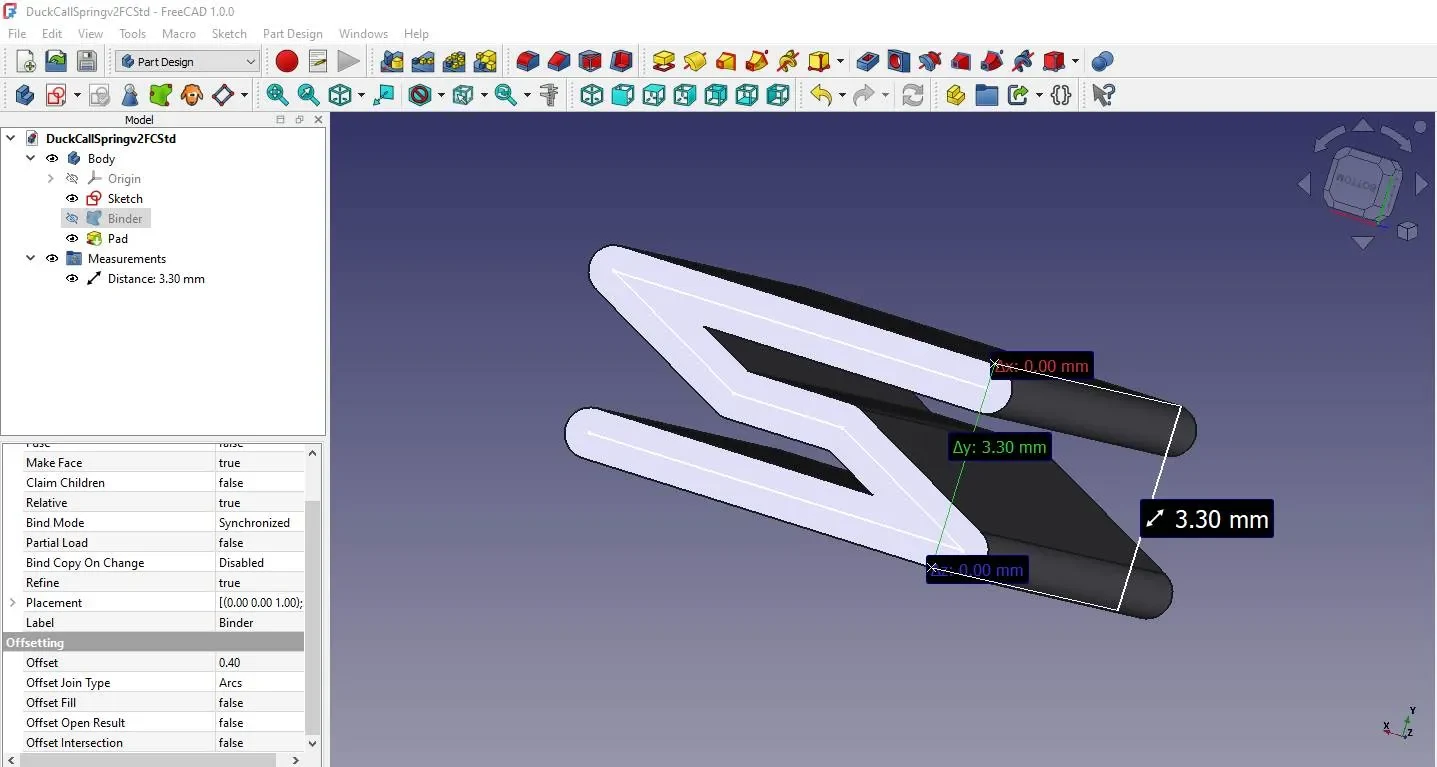

Файл FreeCAD включен, поэтому вы можете изменить его и посмотреть, как он был создан. Был использован действительно крутой метод: была нарисована простая центральная часть буквы Z. Эскиз незакрытый, поэтому выдавить его невозможно. Из эскиза была сделана подшивка формы, а смещение в разделе данных было установлено на 0,4 для общей толщины 0,8 мм. К моему удивлению, секция оказалась закрытой и ее можно было выдавливать!

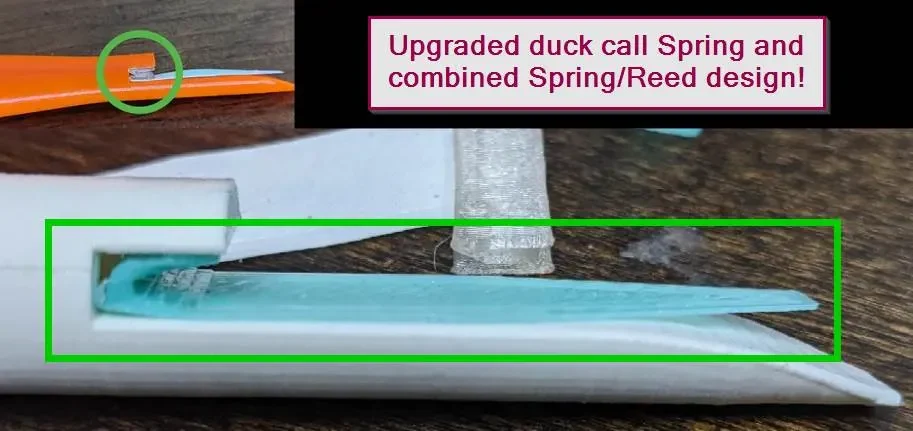

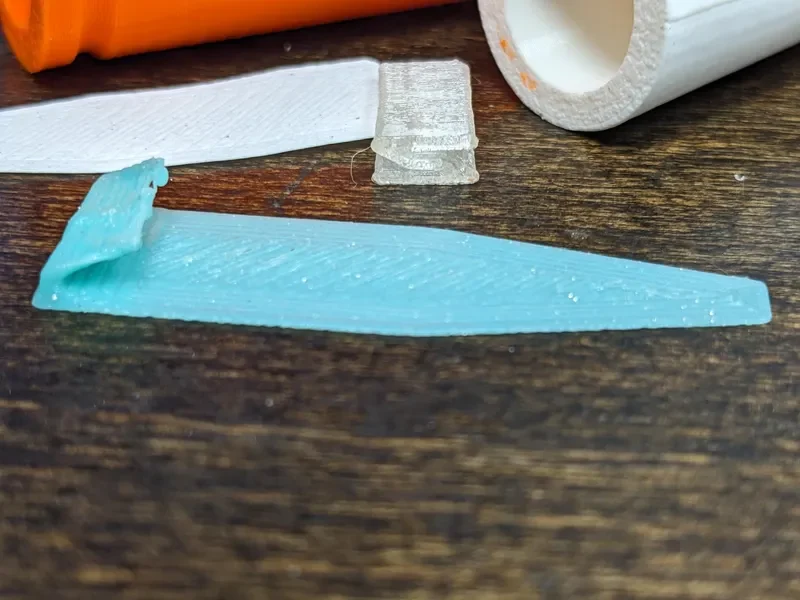

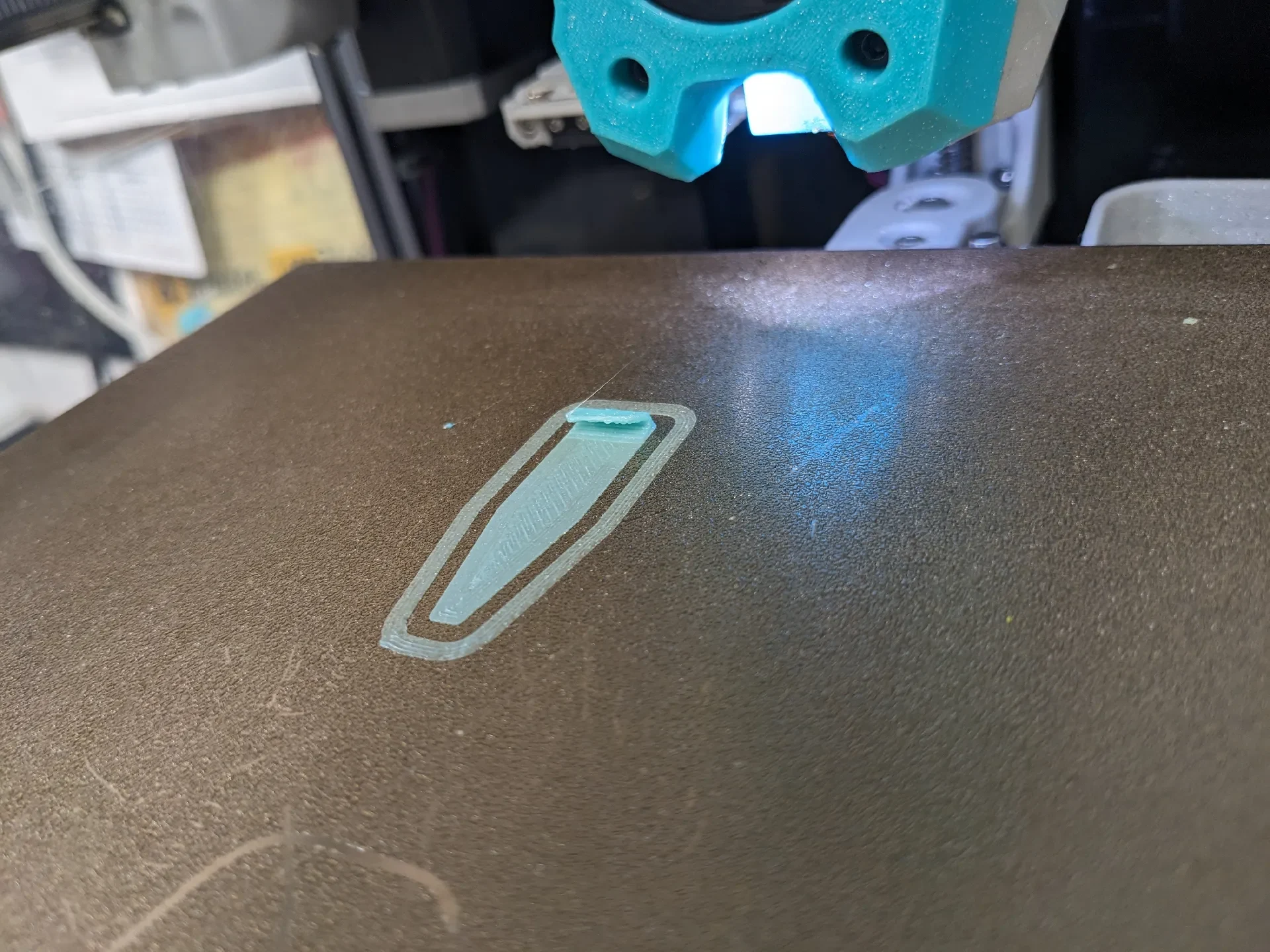

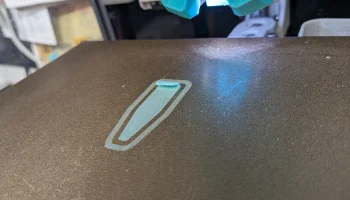

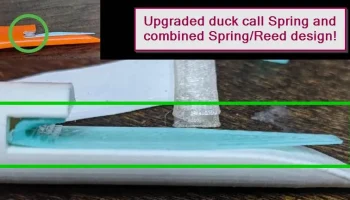

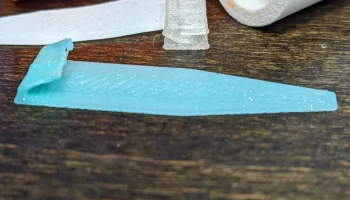

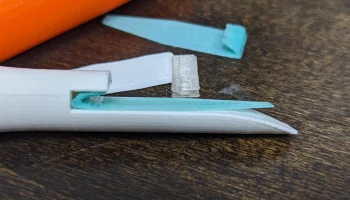

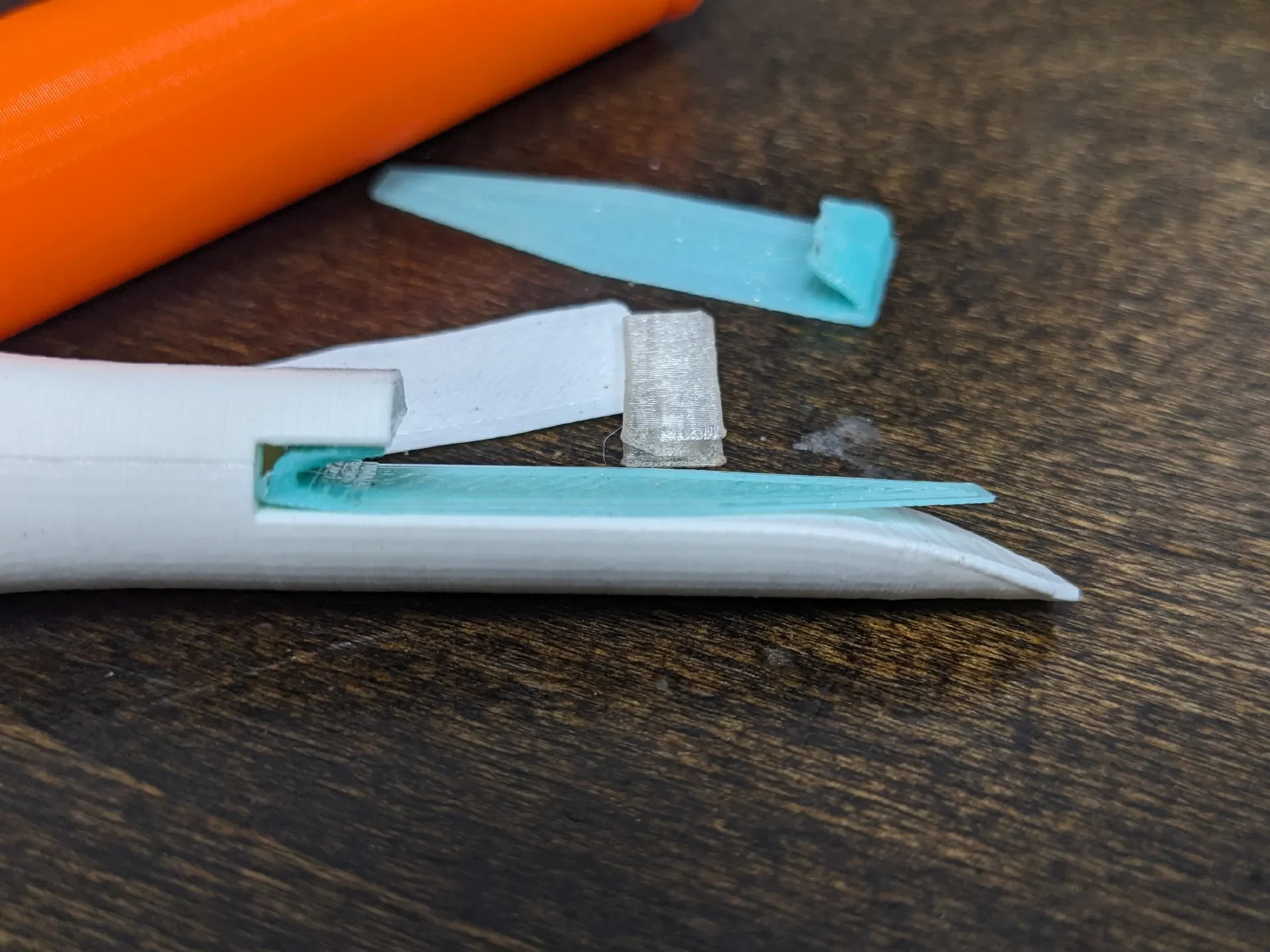

ОБНОВЛЕНИЕ 01: был загружен комбинированный язычок и запирающая пружина. Это печатает без опор и устраняет необходимость в запирающей части. Просто вставьте трость и готово! Предназначен для печати с высотой слоя 0,15. Печать без подставок. Проверено в ASA — работает отлично. Включен файл FreeCAD, а также STL.

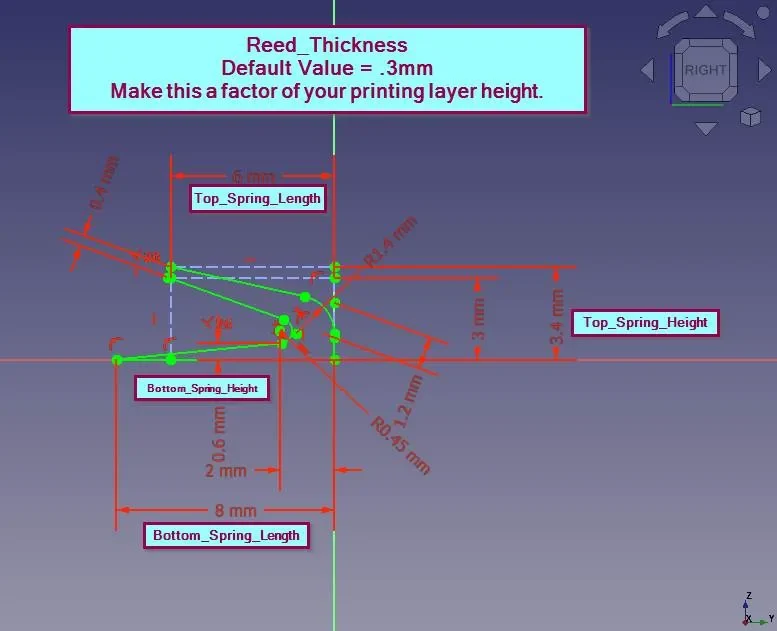

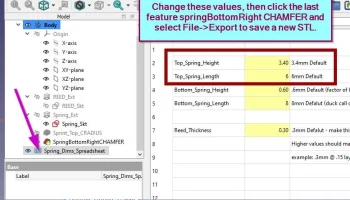

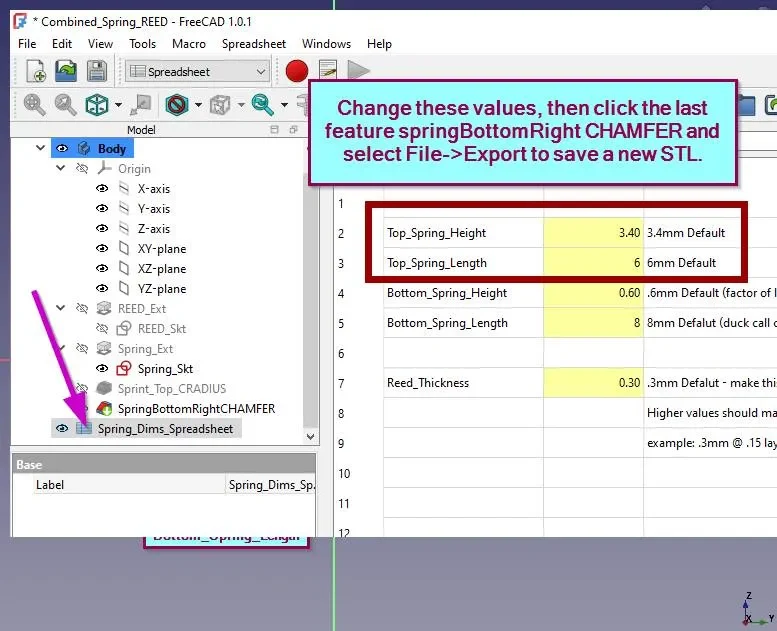

ОБНОВЛЕНИЕ 02: загружена версия 2 файла FreeCAD. Теперь его может легко изменить любой, кто установит FreeCAD. Новые изображения объясняют, какие значения в электронной таблице нужно изменить, чтобы сделать пружину более тугой. Только первого значения должно быть достаточно. Загрузил новую пружину, которая на 0,4 мм выше для более плотной посадки. В этот момент пружина просядет в зависимости от вашей нити, скорости разгона, скорости вентилятора, температуры, высоты слоя, ширины слоя и фазы луны! ;)
