Печатное уплотнение/фиксатор панели для дверного мода Vo...

Параметрическое печатное уплотнение Clicky-Clack Seal

Это параметрическая модель FreeCad, предназначенная для создания печатных уплотнительных полосок для замены зажима панели Misumi (HSCPF3H-B-2000), который используется в оригинальном моде для дверей типа «щелканье». Фиксатор панели можно напечатать в акцентном цвете Voron для создания приятного визуального эффекта. Чтобы подобрать правильный размер, возможно, придется немного повозиться, но результат стоит затраченных усилий. Модель САПР включает тестовый образец, позволяющий упростить настройку.

Требования

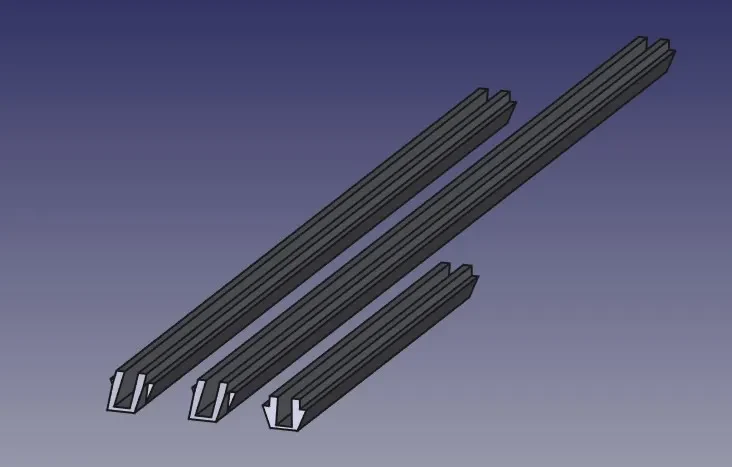

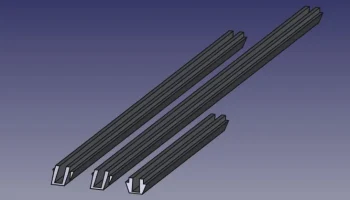

Акриловые дверные панели должны иметь достаточный зазор для размещения печатных полос. Я собрал свою дверь из комплекта LDO, в который входила панель с зазором 2 мм как в вертикальном, так и в горизонтальном направлении, что соответствует спецификации мода для дверей «щелканье-клак». На изображении ниже показан профиль уплотнительных полос. Модель содержит полоску для горизонтальных и вертикальных элементов дверной коробки, а также тестовую полоску. По умолчанию толщина нижней части составляет 0,6 мм, поэтому ��инимальный зазор для акриловой панели составляет 1,2 мм. Возможно, можно будет отрегулировать параметр толщины дна в электронной таблице модели САПР и использовать только два напечатанных слоя для дна, чтобы снизить минимальный зазор до 0,8 мм. Ниже приведено объяснение всех параметров модели.

Как использовать модель САПР

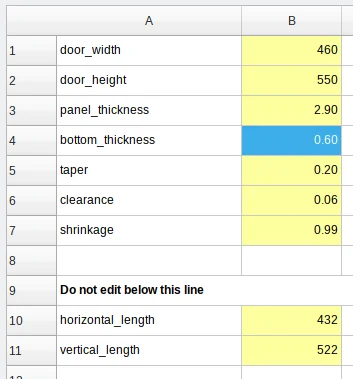

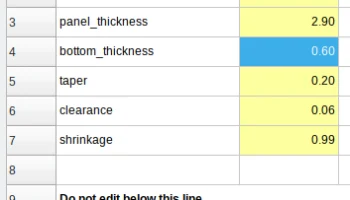

Прилагаемый файл FreeCad содержит таблицу параметров, которые можно использовать для а��аптации уплотнительной ленты к вашему принтеру. Как минимум, вам необходимо ввести толщину акриловой панели, а также ширину и высоту дверной коробки (включая ширину экструзии). Таблица параметров модели показана на изображении ниже для куба Voron Trident размером 300 мм.

После настройки параметров модели CAD-модель автоматически обновится, и вы сможете экспортировать полосы для печати. Модель генерирует полосы половинной длины, чтобы их можно было разместить на печатной платформе типичного размера. Для полной герметизации необходимы четыре вертикальные и четыре горизонтальные полоски.

Из-за усадки материалов, напечатанных на 3D-принтере, рекомендуется сначала распечатать 100-миллиметровый уплотнитель и измерить длину штангенциркулем. Затем отрегулируйте параметр усадки модели, введя измеренную длину, разделенную на 100 мм. Лучше, если полоски окажутся слишком короткими (небольшой зазор в углах) или слишком длинными (сложно или невозможно собрать). Также проверьте посадку акриловой панели и убедитесь, что полоска входит в профиль, а панель вставлена ​​в полоску. Если он слишком тугой или слишком свободный, отрегулируйте параметр зазора модели.

Конечно, вы также можете просто отправить YOLO и распечатать в��е восемь полосок с самого начала, если у вас настроен профиль нити. Если вы хотите пойти по этому пути, установите параметр сжатия на 1, экспортируйте и распечатайте. Затем отрегулируйте параметры и приблизьте результат со второй попытки...

Следующие параметры модели доступны в электронной таблице, остальные жестко запрограммированы в эскизах на основе CAD-чертежа поперечного сечения экструзии 2020 года на сайте Misumi.

Описание параметра
Door_width Ширина дверной коробки, включая выступы
Door_height Высота дверной коробки, включая выступы.
Panel_thickness Толщина акриловой панели
Bottom_thickness Толщина нижней части уплотнительной ленты
конус Конусность уплотнительной ленты, используйте меньший конус для более свободной посадки
зазор Зазор между уплотнением и выступом
усадка Регулировка усадки, см. примечание выше
Настройки печати

Полоски можно распечатать, используя настройки, рекомендованные в инструкции к Ворону. Рекомендуется повернуть полоски на печатной платформе на 45 градусов так, чтобы скошенный конец оказался сзади, а затем приказать слайсеру расположить швы слоев на заднем крае. Это минимизирует зазор в центре дверной панели.

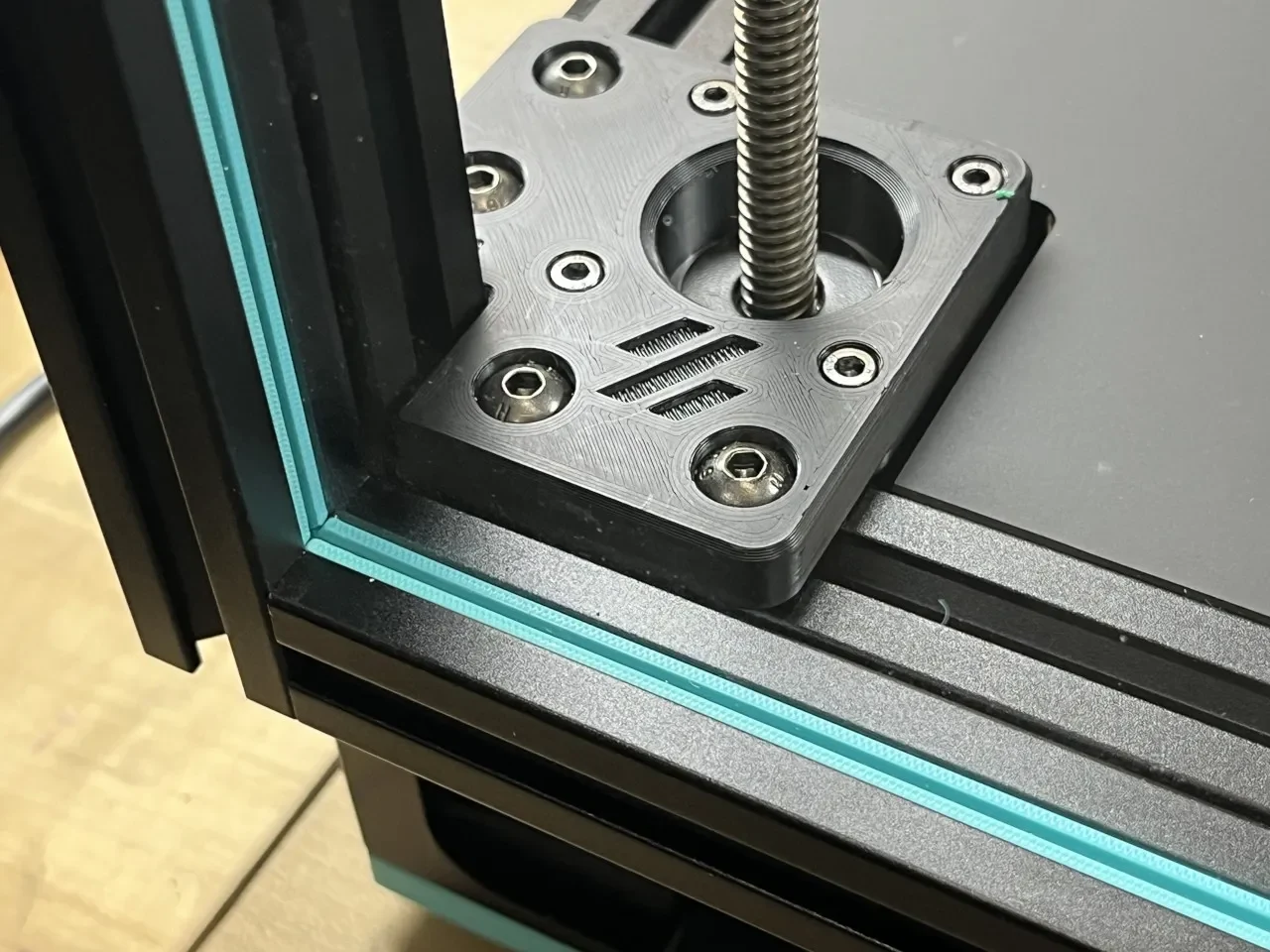

Дверь в сборе

Полоски предназначены для соответствия p
