ЗАГРУЗИТЕ ПОСЛЕДНЮЮ ВЕРСИЮ НА MAKERWORLD (https://makerworld.com/en/models/202541), ВСЕ ФАЙЛЫ ДОСТУПНЫ ЗДЕСЬ.
ОБНОВЛЕНИЕ: исправлен сложный выступ, приводивший к сбоям печати в сотовой модели!

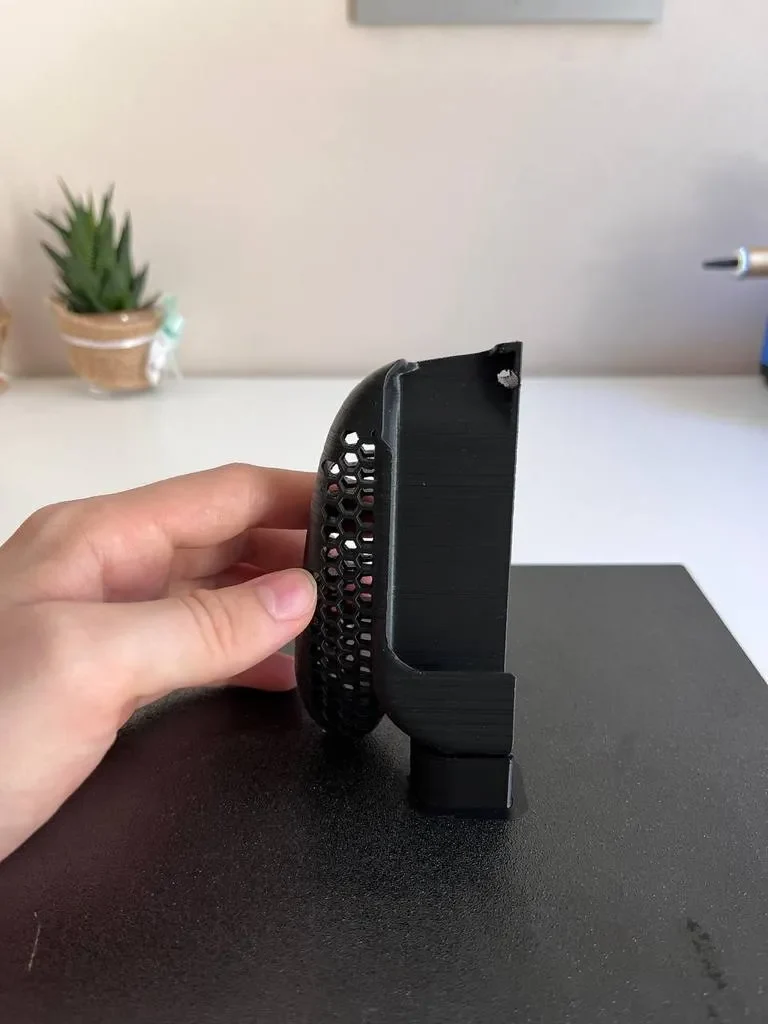

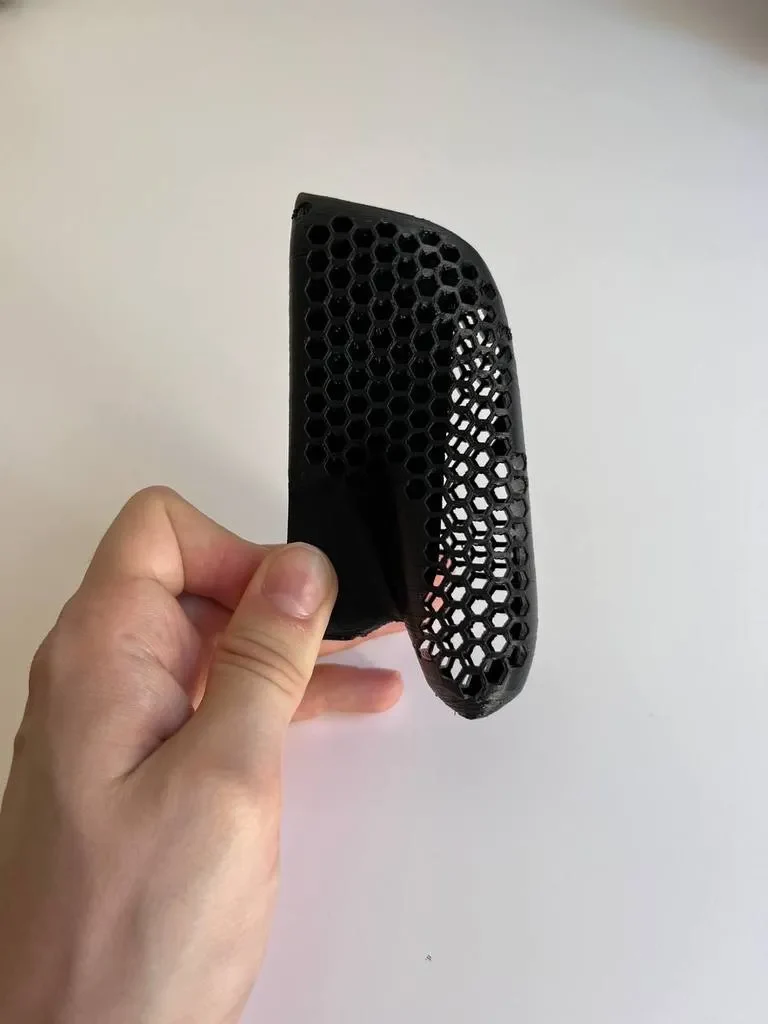

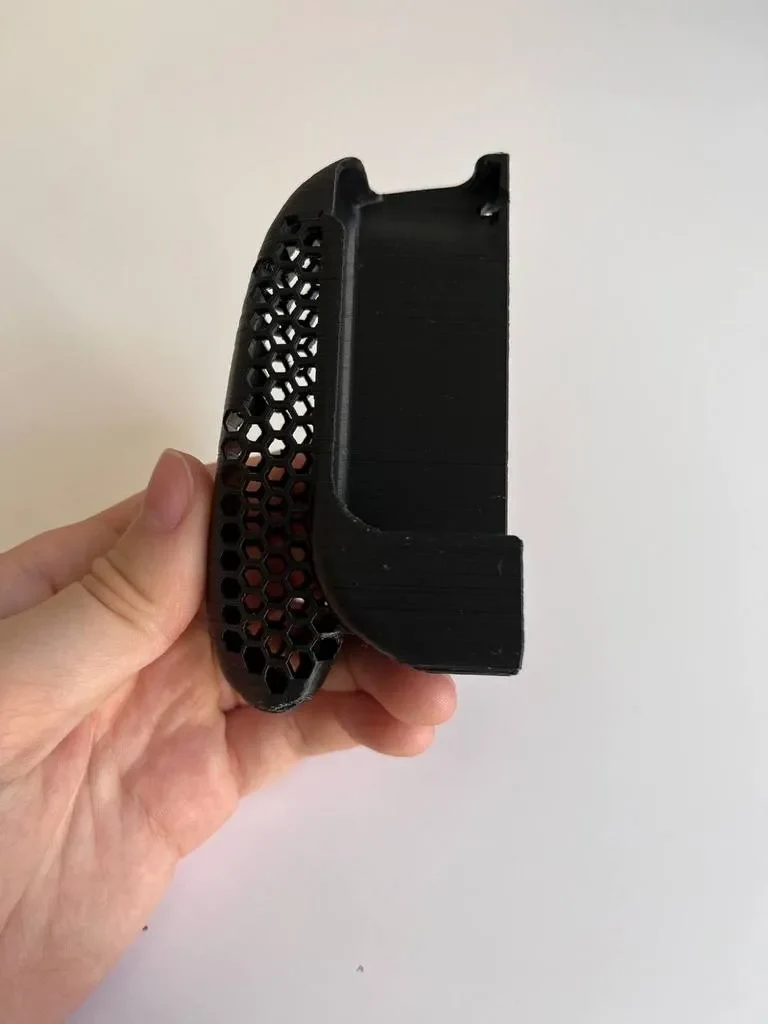

РЕДАКТИРОВАНИЕ: добавлена еще одна версия: корпус пуст, а на поверхности имеются отверстия в виде сот, печать с опорами, как на рисунке 3!
Ремикс портативной удобной ручки Nintendo Switch от Halasox (https://www.thingiverse.com/thing:3440526).
Оригинальный дизайн был великолепен, но в нем не было возможности отсоединить джойконы от консоли, поэтому я добавил отверстие и штифт, чтобы нажимать кнопку.

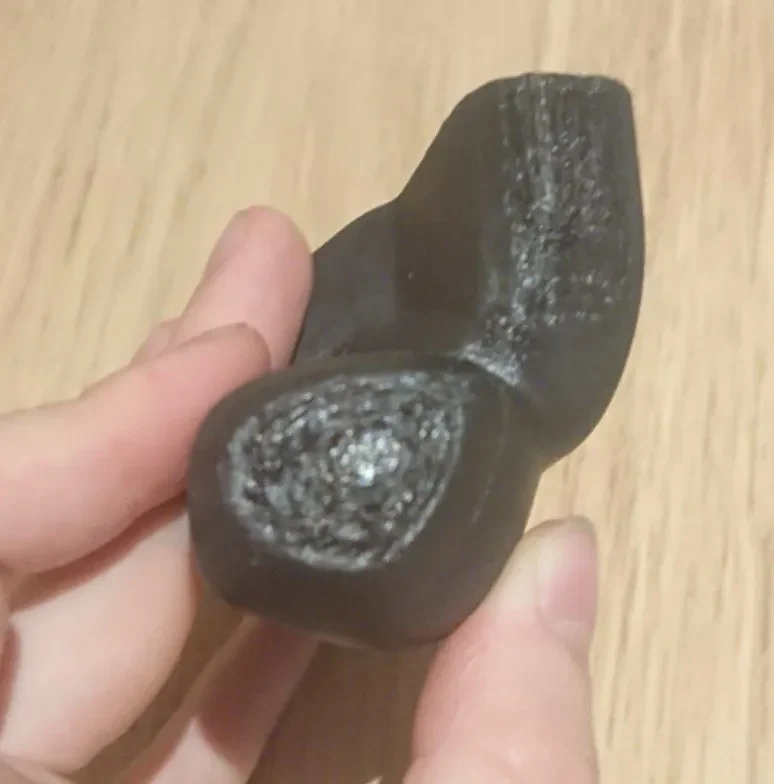

Опоры нужны только в свесе 90°, который поддерживает нижнюю часть джойкона, поэтому вы можете добавить опорные блокираторы в любом другом месте. Эта часть и нижняя часть ручки всегда печатались с шероховатой поверхностью даже при включенном интерфейсе поддержки (см. последнее изображение), и мне не удалось ее улучшить, поэтому, если у кого-то есть предложения, прокомментируйте!
Напечатайте булавку вертикально (закругленной вершиной вверх) и сохраните ту же ориентацию, что и STL для корпуса ручки. Вставьте штифт, вставив его в отверстие. Пройдя через него, он не должен выпасть.
Файлы STL предназначены для левого JoyCon, но вы можете отразить их в cura, чтобы получить правый (то же самое касается и штифта, поскольку он немного асимметричен).
Напечатано на Anycubic Kobra Neo при высоте слоя 0,12 мм и скорости 45 мм/с.
Настройки печати
Бренд принтера:
Anycubic
Принтер:
Кобра
Плоты:
Да
Разрешение:
0,12 мм
Заполнение:
40%
Нить:
Сунлу НОАК
Черный
