Рабочий замок

Этот замок взят из плана из книги Тима Детвайлера «Изготовление деревянных замков» (Linden Publishing, 2000). Отрывок из плана дерева можно найти по адресу: issuu.com/ksorsky/docs/big_book_of_wooden_locks.

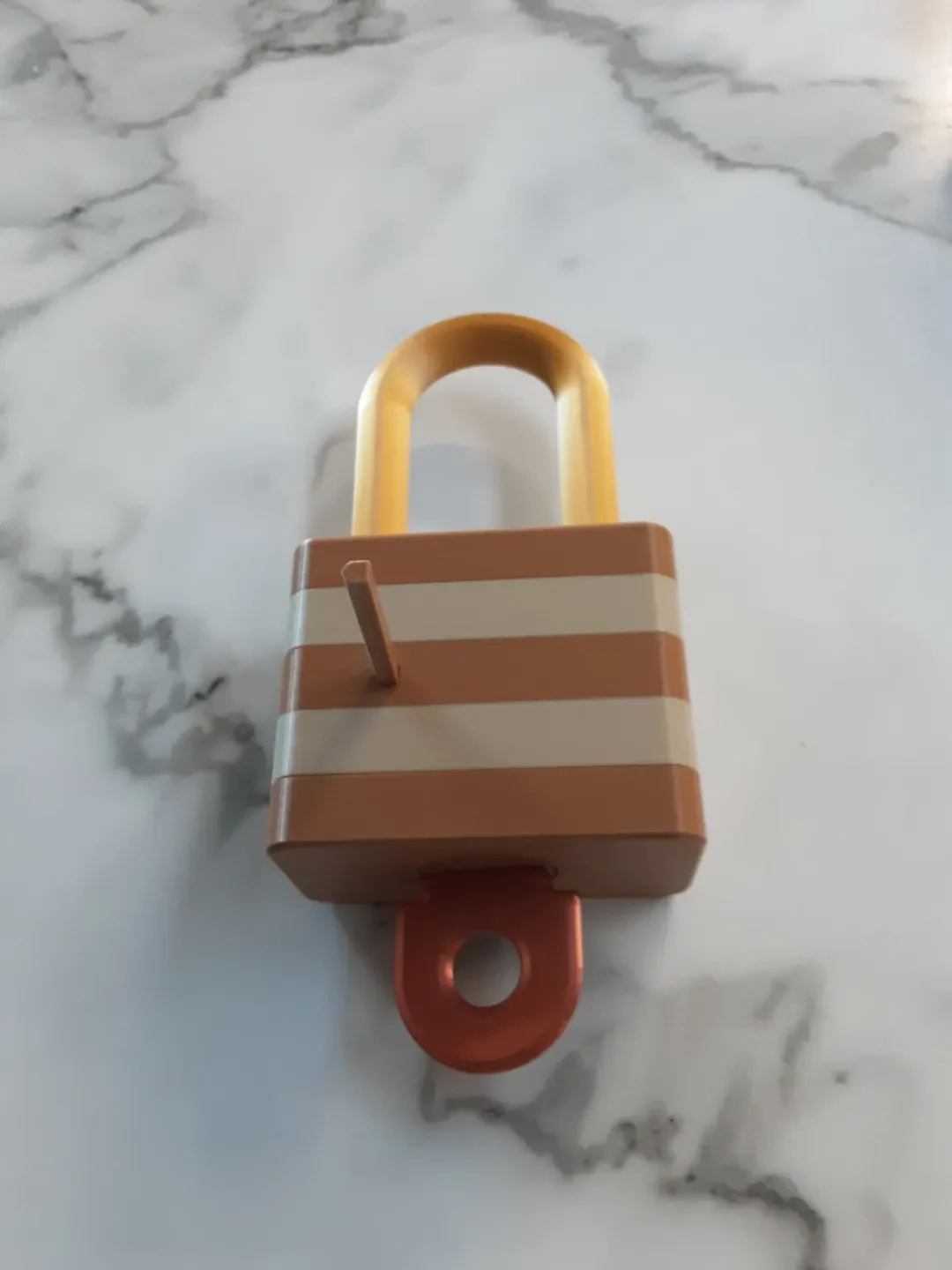

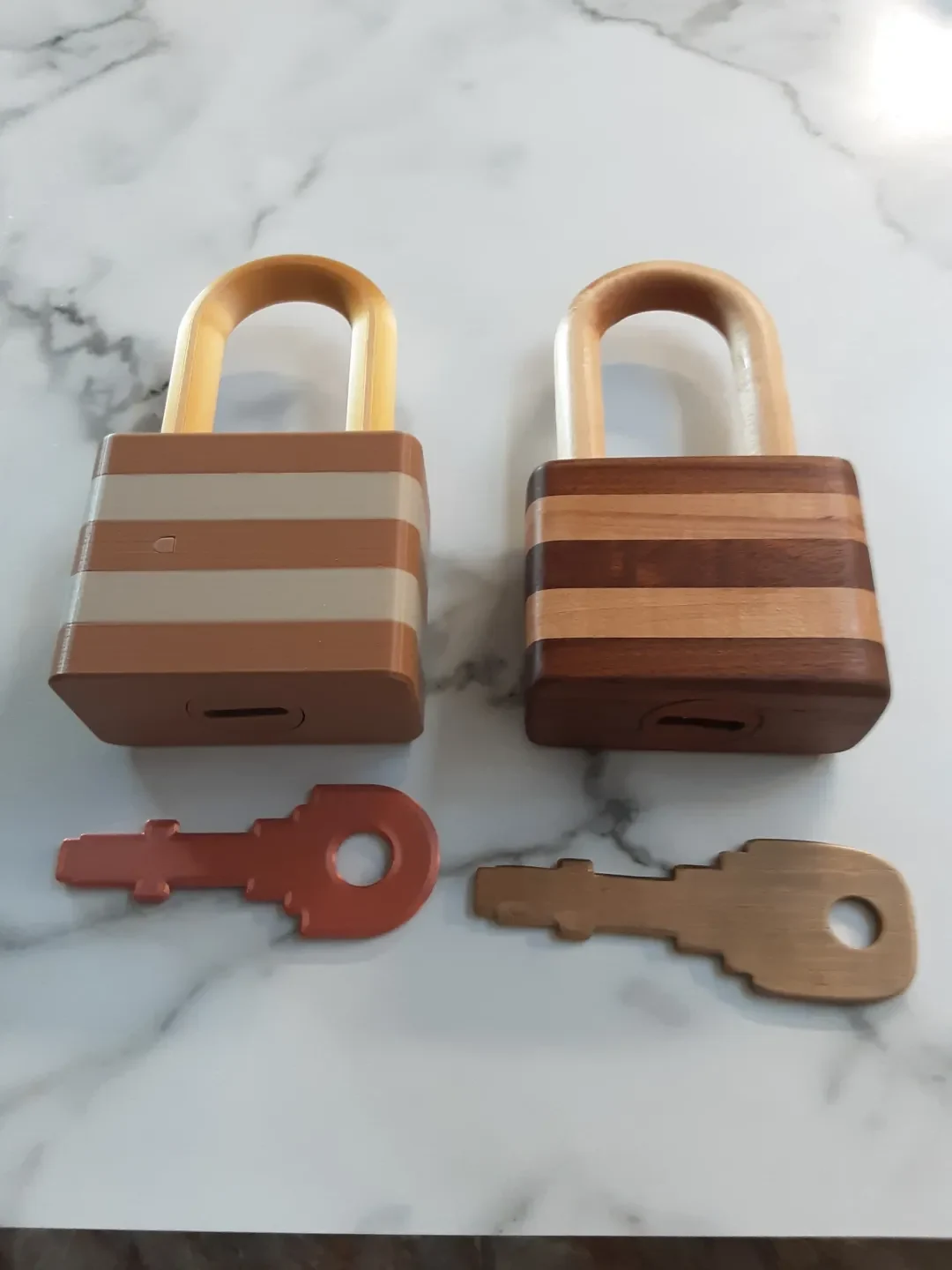

Я сделал этот замок из дерева много лет назад, как показано на картинке. Замок полностью функционален, но предназначен скорее для украшения, чем для функции. Я внес некоторые изменения в первоначальный план из-за различий между работой по дереву и 3D-печатью.

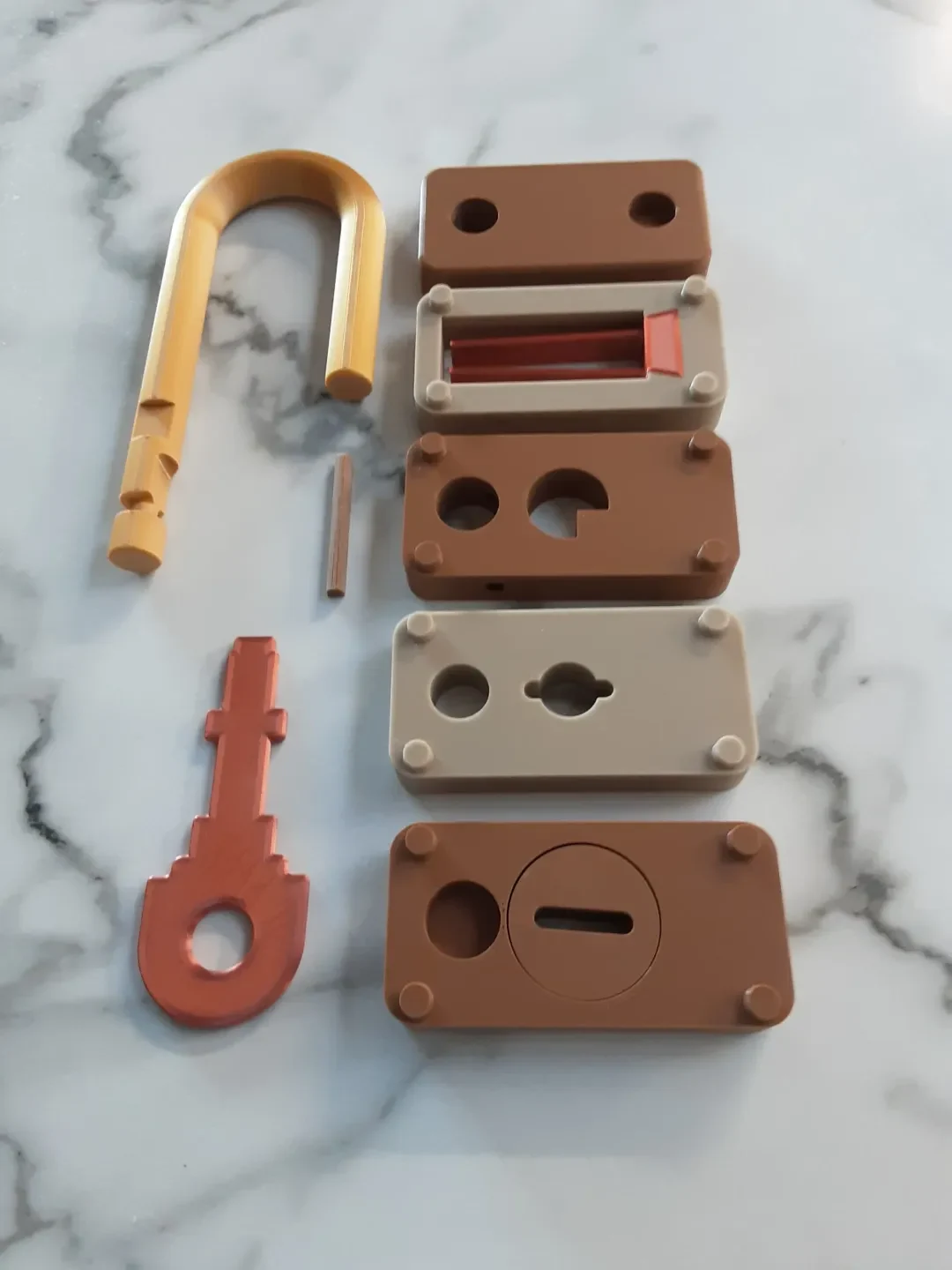

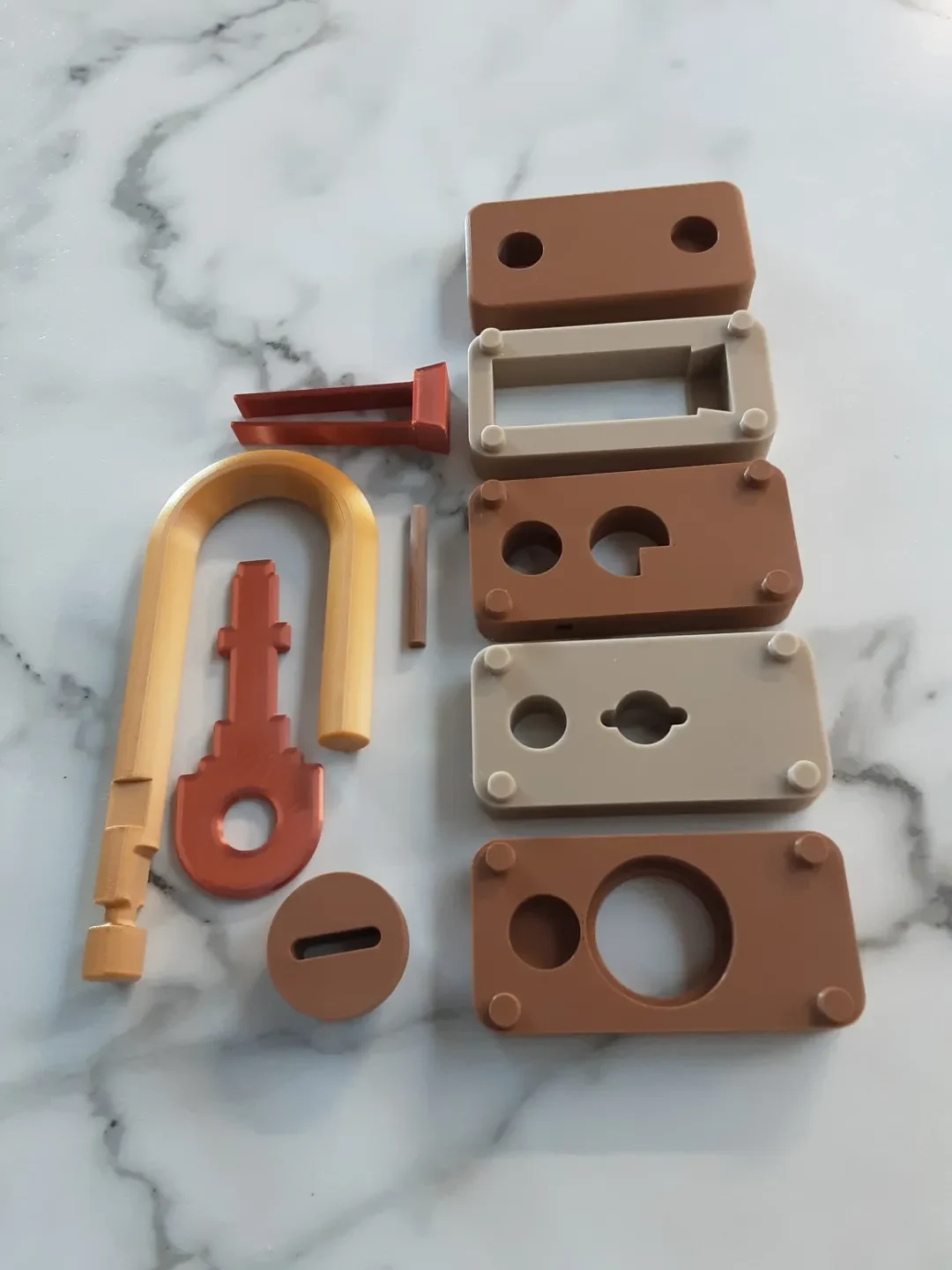

Я напечатал все детали с высотой слоя 0,2 мм и четырьмя периметрами для прочности. За исключением скобы, все детали напечатаны без поддержки. Для скобы требуются опоры со стороны рабочей пластины, поэтому ее необходимо очистить наждачной бумагой.

Стопорный штифт дужки спроектирован с нулевым зазором, чтобы сох��анять положение без клея. Для установки потребуется очистка отверстия слоя 3 и точная регулировка размера штифта фиксатора скобы.

Пружина защелки скобы напечатана с нулевым зазором до вставки слоя 2. Это удерживает его на месте после сборки и обеспечивает точное положение дужки.

Я предлагаю распечатать все детали перед началом сборки.

Соберите следующим образом без клея и проверьте работоспособность:

Осторожно! Соберите детали в ориентации, показанной на рисунках, совместив отверстия для скобы по всему корпусу.

1. Вставьте ключевое отверстие в нижнюю часть слоя 5.

2. Поместите слой 4 поверх нижнего слоя 5.

3. Поместите слой 3 поверх слоя 4. На этом этапе не вставляйте штифт фиксатора скобы.

4. Вставьте пружину защелки скобы в слой 2. Выровняйте пружину защелки скобы так, как она была напечатана.

5. Поместите слой 2 на слой 3.

6. Поместите верхний слой 1 на слой 2.

Удерживая сборку вместе, убедитесь, что ключ можно вставить до конца и повернуть на 90 градусов. Повернув ключ, вставьте скобу в корпус замка и выровняйте его по корпусу. Поверните ключ обратно в исходное положение и выньте ключ. Скоба должна быть зафиксирована на месте. Когда все будет в порядке, используйте ключ, чтобы разблокировать и снять кандалы.

Окончательная сборка:

А. Склейте слои вместе, не допуская попадания клея на все движущиеся части.

Б. Вставьте ключ и поверните на 90 градусов.

C. Вставьте дужку в полностью запертое положение и выньте ключ.

D. Полностью вставьте штифт фиксатора скобы в нужное положение. (Клей не требуется. В случае проблем с дужкой штифт можно выбить).
