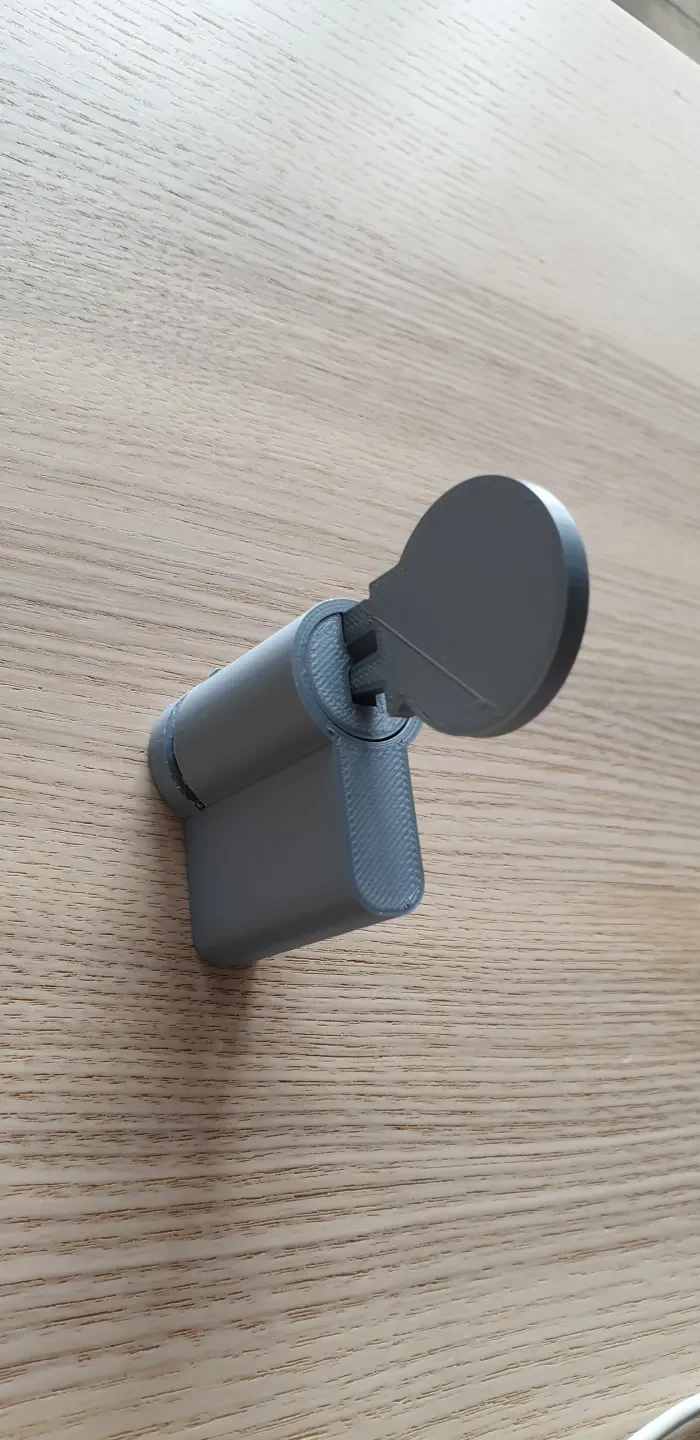

Рабочий цилиндровый замок

Внимание: для этой печати требуется очень точный принтер, допуски небольшие!
Вы можете увеличить его, но тогда и пружины тоже должны быть увеличены.
Инструкции

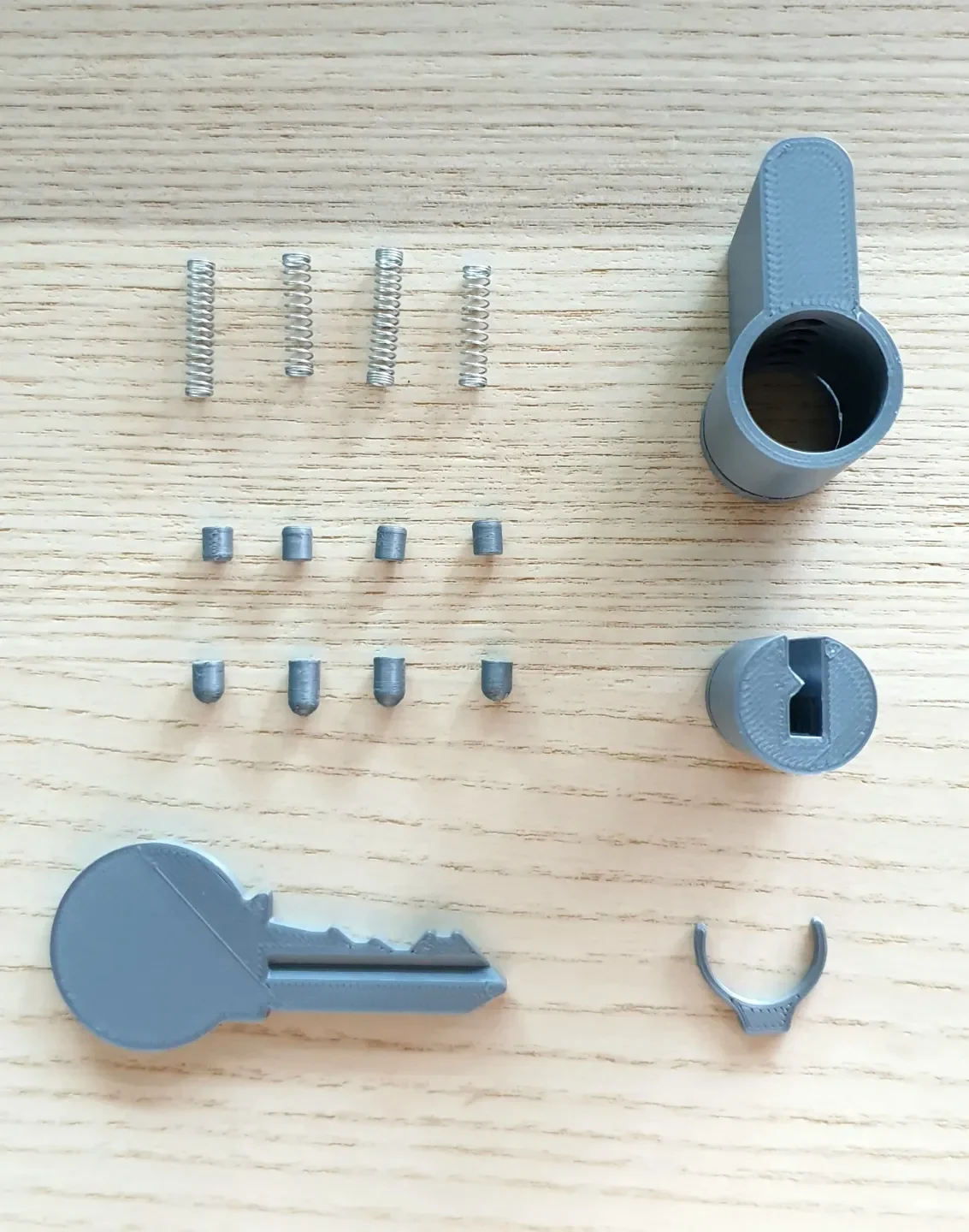

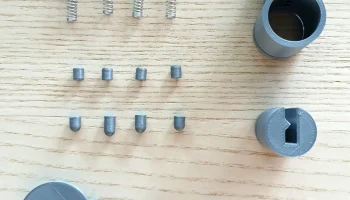

Требуется:

Печатные детали:

1 х цилиндр
1 сердечник → единственная деталь, которой требуется поддержка канавки
1 х ключ
1 х контакт 1
1 х контакт 2
1 х контакт 3
1 х контакт 4
4 х Over_pin
1 х клип
1 цилинд��_для_сборки → нужен только для сборки замка

Дополнительное оборудование:

4 пружины → Я использовал пружины от шариковых ручек.
Плоскогубцы или пинцет для установки штифтов и пружин.

Шаг 1

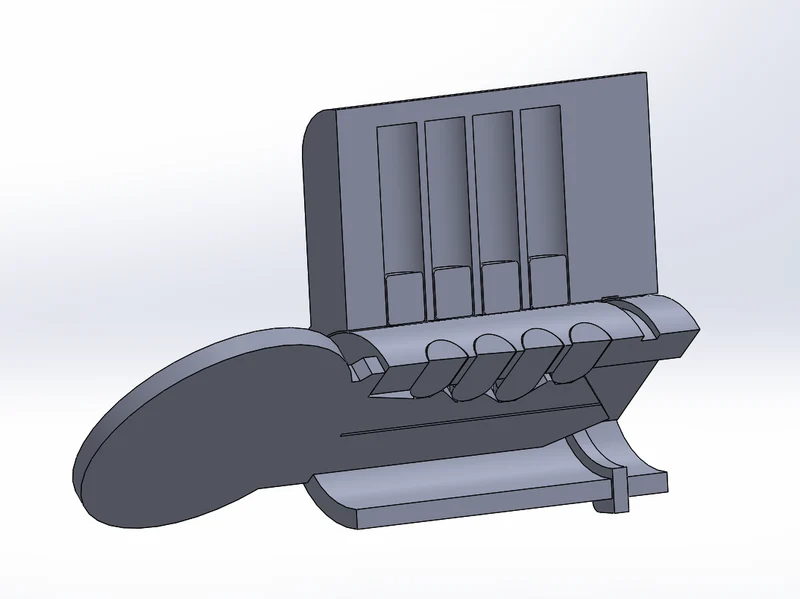

Вставьте ключ внутрь цилиндра до упора и поместите каждый штифт в предназначенное для него отверстие закругленной стороной вниз → верхняя часть каждого штифта должна лежать ровно на поверхности цилиндра, как показано:

Шаг 2:

Подготовьте сердечник, поместив 4 пружины в соответствующие отверстия.

Затем осторожно поместите Over_pin поверх каждой пружины. Для этого вам нужно использовать Cylinder_for_assembly, чтобы они не выскакивали.

Вставь��е Cylinder_for_assembly в заднюю часть сердечника и поместите первый Over_pin с помощью плоскогубцев или пинцета поверх пружины, вставьте его в отверстие и удерживайте на месте с помощью Cylinder_for_assembly.

Повторите этот шаг для каждого контакта.

Шаг 3:

На этом этапе Cylinder_for_assembly должен быть полностью вставлен в сердцевину, чтобы удерживать Over_pins на месте.

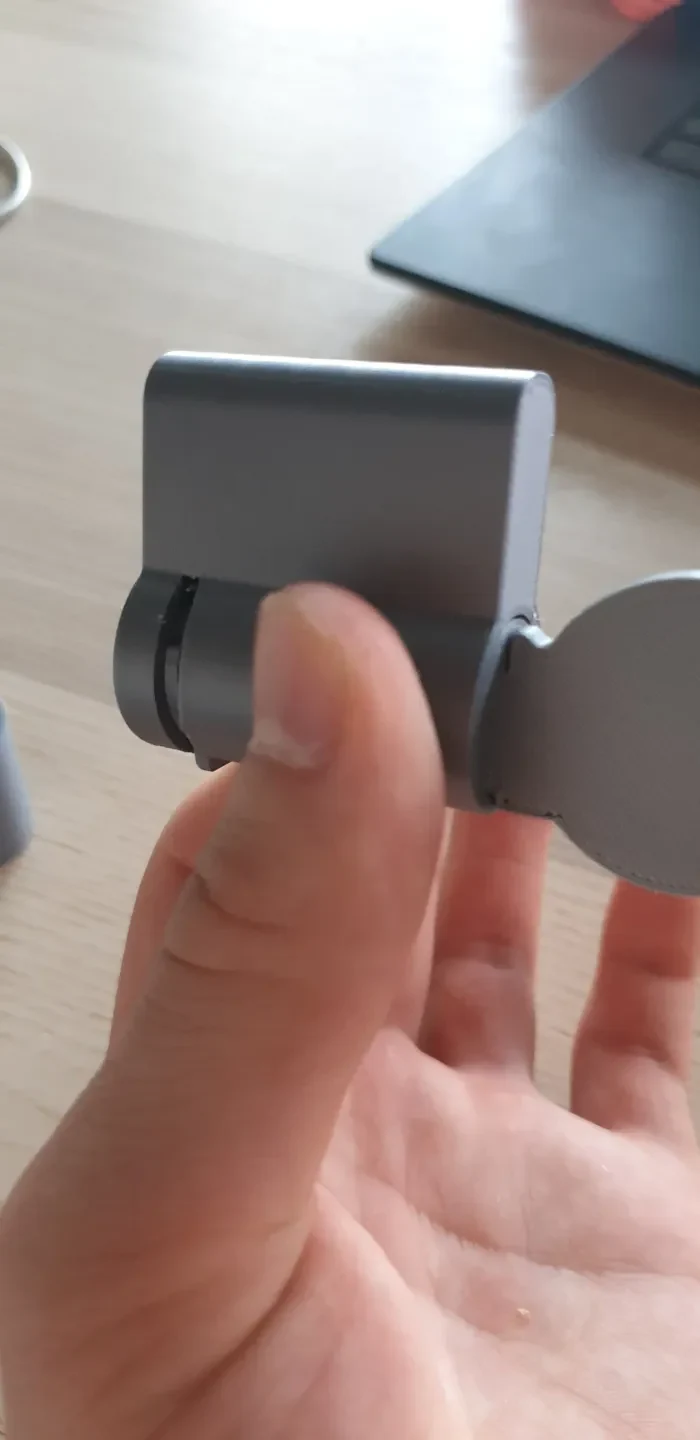

Осторожно замените Цилиндр_для_сборки на ранее собра��ный Цилиндр, нажимая на него до упора.

Теперь вы можете поместить зажим в паз, чтобы предотвратить выпадение цилиндра.

Вы также можете вынуть ключ, вы должны услышать, как штифты встанут на место.

Для гладкой работы может потребоваться некоторая шлифовка. Если механизм блокируется, попробуйте отшлифовать верхнюю часть штифтов так, чтобы они прилегали к цилиндру как можно более ровно.
