PixelClock

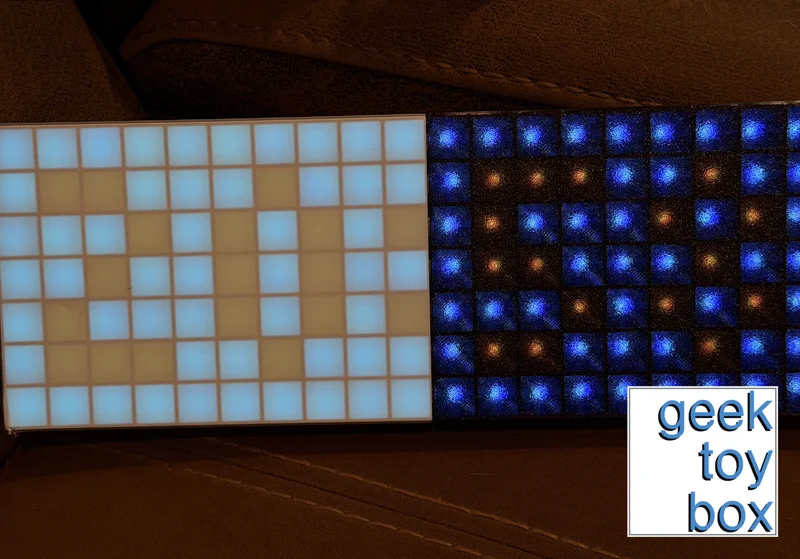

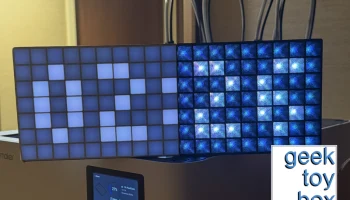

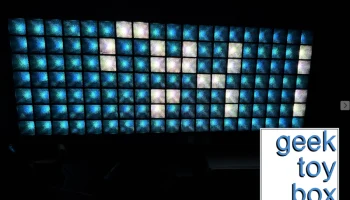

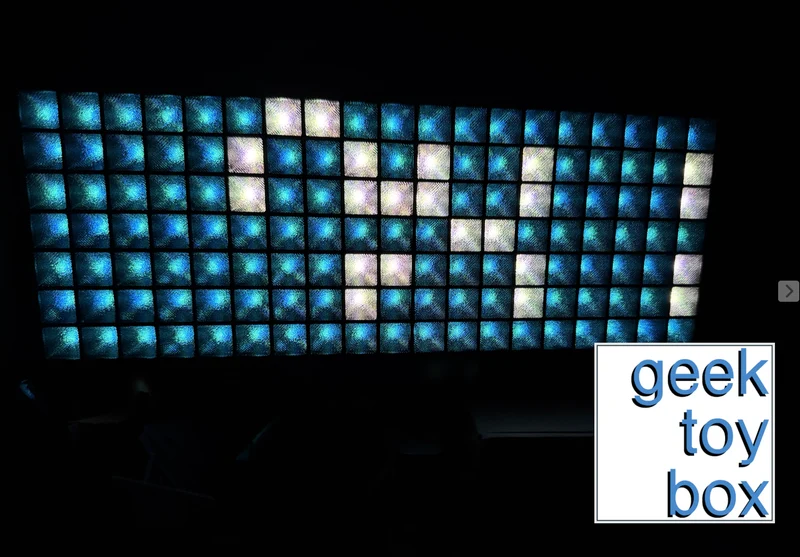

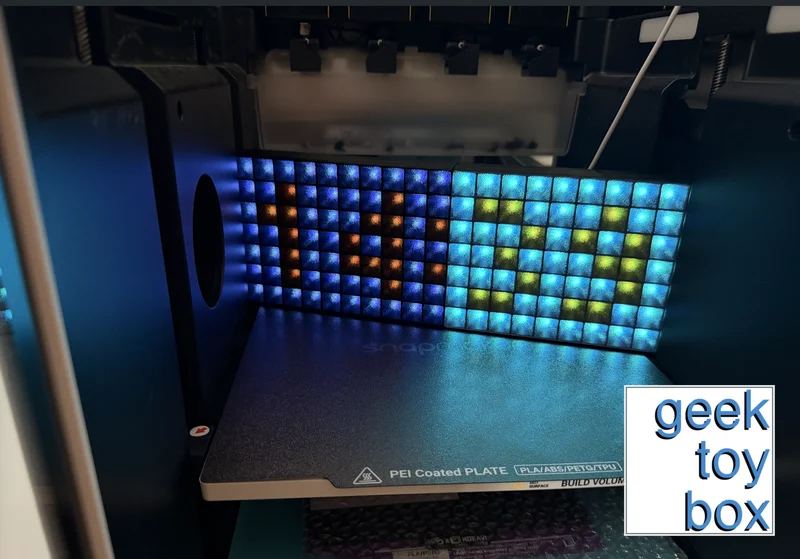

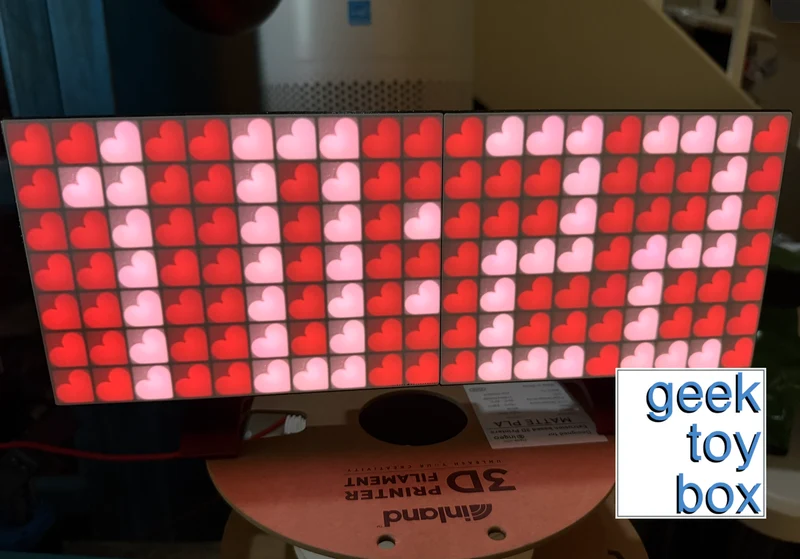

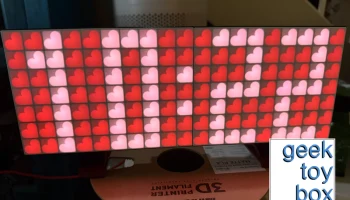

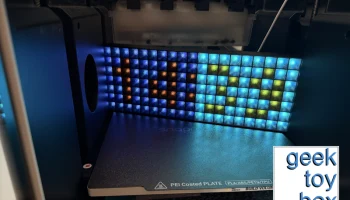

Знакомьтесь с PixelClock! Впервые он был показан на SMRRF 2026, а после нескольких выступлений на RMRRF он наконец-то готов к использованию другими! Я даже собираю комплекты! Посетите мой сайт, если хотите заказать его. На данный момент я загружаю как квадратные, так и круглые пиксели, но планирую выпустить альтернативные лица. Эту модель можно распечатать на машине Prusa MINI или большей модели.

Наборы скоро будут доступны(TM)!

Детали, которые вам понадобятся:

Примерно 2,5 м светодиодных лент WS2812B (60 светодиодов на метр) Amazon

ESP32 КОМНАТА Amazon

25 винтов M3x12 мм Amazon

3 квадратных или шестигранных гайки M3 (шестигранные входят в комплект различных винтов)

3 или 5 проводов 22 г, примерно 250 мм (10 дюймов) Amazon

**В некоторых местах можно использовать более короткие винты, поэтому вам не придется использовать все 25 винтов диаметром 12 мм из ассортиментного комплекта.

Прошивка

Прошивка создается индивидуально и может быть записана через USB с помощью этого онлайн-инструмента EPS с использованием Chrome или Edge.

Советы по печати:

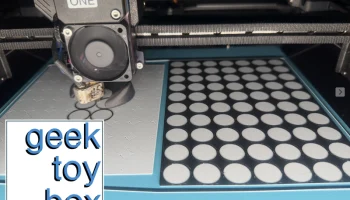

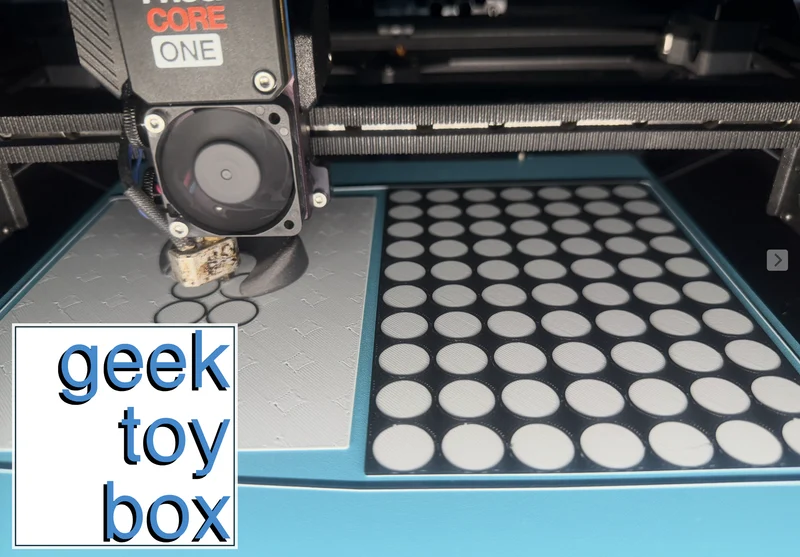

Печать слоями толщиной 0,2 мм, стандартные профили.

Вам нужно будет распечатать все, кроме ножек и колышков. Нужно по 2 каждого!

Диффузор имеет толщину 2 слоя. Вы можете растянуть эту часть, чтобы сделать ее толще, если хотите, и запланировать замену нити после ��тих двух слоев, если вы хотите, чтобы передняя часть была другого цвета.

Убедитесь, что ваши первые два слоя имеют ту же высоту, что и диффузор (некоторые слайсеры используют высоту первого слоя 0,25 мм вместо 0,2 мм).

Светоразделители (за рассеивателем) лучше всего подходят для темного, непрозрачного цвета. Если они не непрозрачны, свет может просачиваться между пикселями. Если они яркого цвета, отражение может окрашивать светодиоды (используйте тестовые образцы для экспериментов).

При печати ножек увеличивайте количество стенок, пока они не будут заполнены на 100%. Они будут печатать быстрее и таким образом станут прочнее. Они также печатают быстрее.

При пайке проводов важно учитывать направление стрелок. Им нужно указывать в сторону от провода п��редачи данных! Это направление перемещения данных.

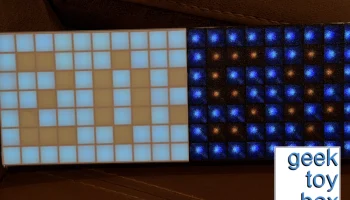

Мощность в конце строки не является обязательной. Я видел, как некоторые белые становились желтыми без дополнительных подключений к источнику питания. Ваш опыт может быть другим. Справа видно, как верхние ряды имеют желтый оттенок при падении напряжения.

При вставке светодио��а нижний ряд по конструкции первый, но дисплей можно перевернуть программно. Важно, чтобы полоска не запутывалась. По моему опыту, этот вариант складывания работает лучше всего. Важно создавать складки вручную. Они не хотят сгибаться таким образом естественным образом.

Не перекручивайте!

Прежде чем протянуть полоску, сделайте второй сгиб.

Последний сгиб должен легко помещаться в области выреза. и два крайних светодиода должны примерно совпадать с этими линиями.

Когда все будет готово, все провода должны вернуться в электрическую коробку, как показано выше (старое фото, будет новое).

Это соединения проводов. Черный — это земля, красный — 5 В и VIN, зеленый — контакт 18.
