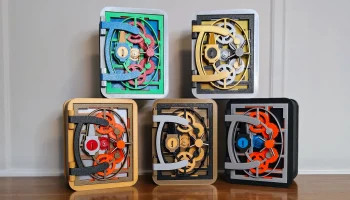

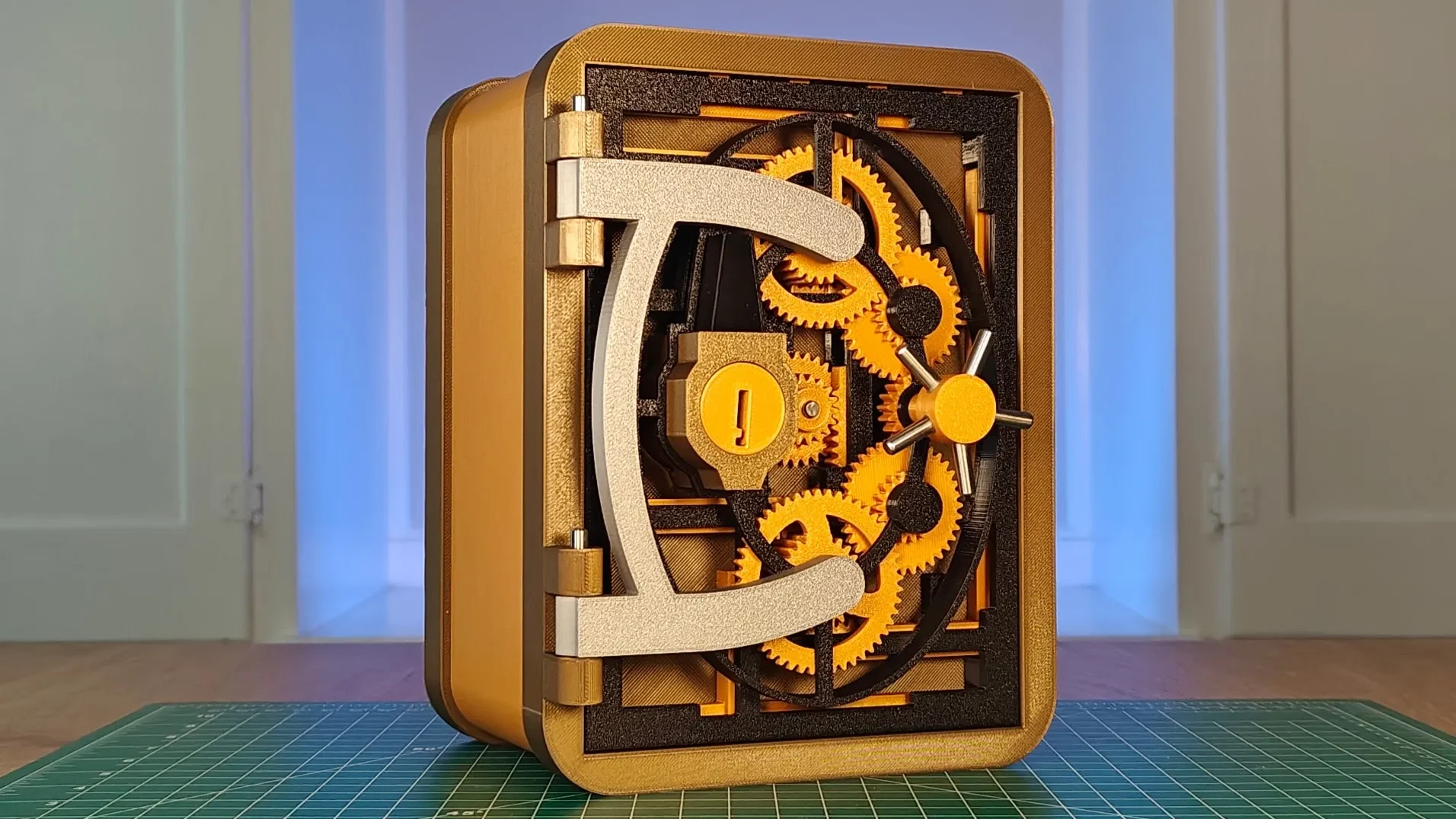

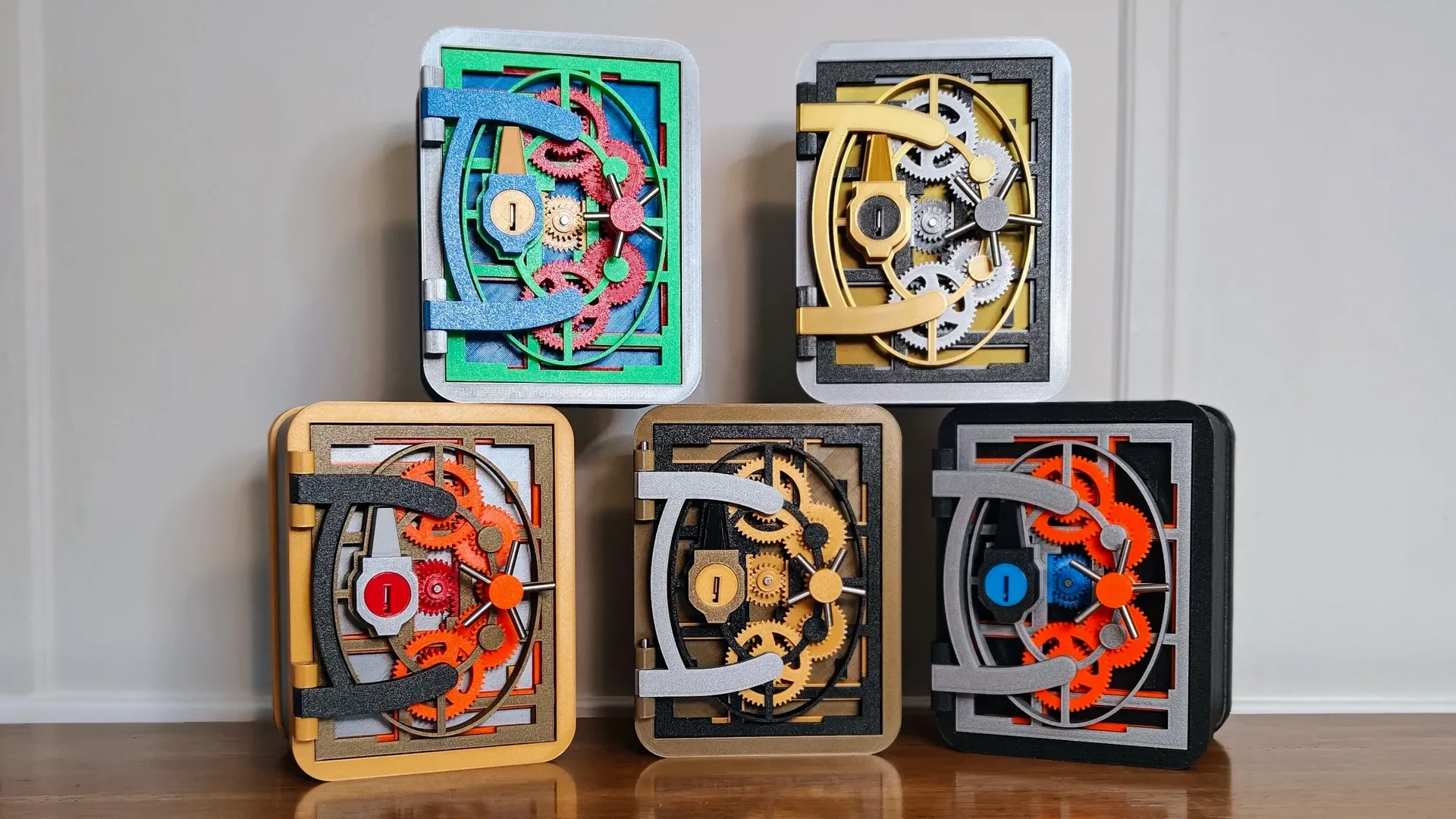

Хранилище со штифтовым тумблерным замком
В этой конструкции используется сочетание напечатанных на 3D-принтере деталей, дюбелей различной длины по 5 мм и нескольких пружин. Все можно распечатать без вспомогательного материала (по крайней мере, из PETG и PLA), но для некоторых деталей могут потребоваться поля. Ниже приведен список всех частей, не подлежащих печати:
Металлические дюбели 5 мм. Их можно приобрести на Amazon или других веб-сайтах в наборах разных размеров или упаковках определенных размеров. Для этого проекта вам нужно:
Требуется
(1) 10 мм х 5 мм
(2) 12 мм х 5 мм
(5) 16 мм х 5 мм
(1) 20 мм х 5 мм
(4) 30 мм х 5 мм
(3) 35 мм х 5 мм
Ручка (обязательно, но размер может отличаться)
(5) требуются дюбели, минимум 20 x 5 мм, максимум 35 x 5 мм.
Как получить дюбели? Поищите «металлические дюбели 5 мм» на Amazon или у других оптовиков, и вы увидите множество вариантов. Вы можете купить комплекты разных размеров, но я не нашел комплекта всех размеров, необходимых для этого проекта. Самый эффективный способ, который я знаю, — это купить 2 предмета ниже:
Комплект Hilitchi 110 шт.:
https://www.amazon.com/gp/product/B07F3T5FKL/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1
Дюбеля 12х5 мм:
https://www.amazon.com/dp/B0BFRRQJZ7?ref=ppx_yo2ov_dt_b_product_details&th=1
Пружины
Я использовал пруж��ны METALLIXITY. Это страница продукта:
https://www.amazon.com/dp/B0B6J295FG?ref=ppx_yo2ov_dt_b_product_details&th=1
По данным Amazon, механические свойства пружин таковы:
Внешний диаметр: 4 мм/0,16 дюйма; Диаметр проволоки: 0,3 мм/0,01 дюйма; Высота в свободном состоянии: 20 мм/0,79 дюйма; Длина в сжатом состоянии: 12 мм/0,47 дюйма; Грузоподъемность: 2 Н; Скорость пружины: 0,25 Н/мм

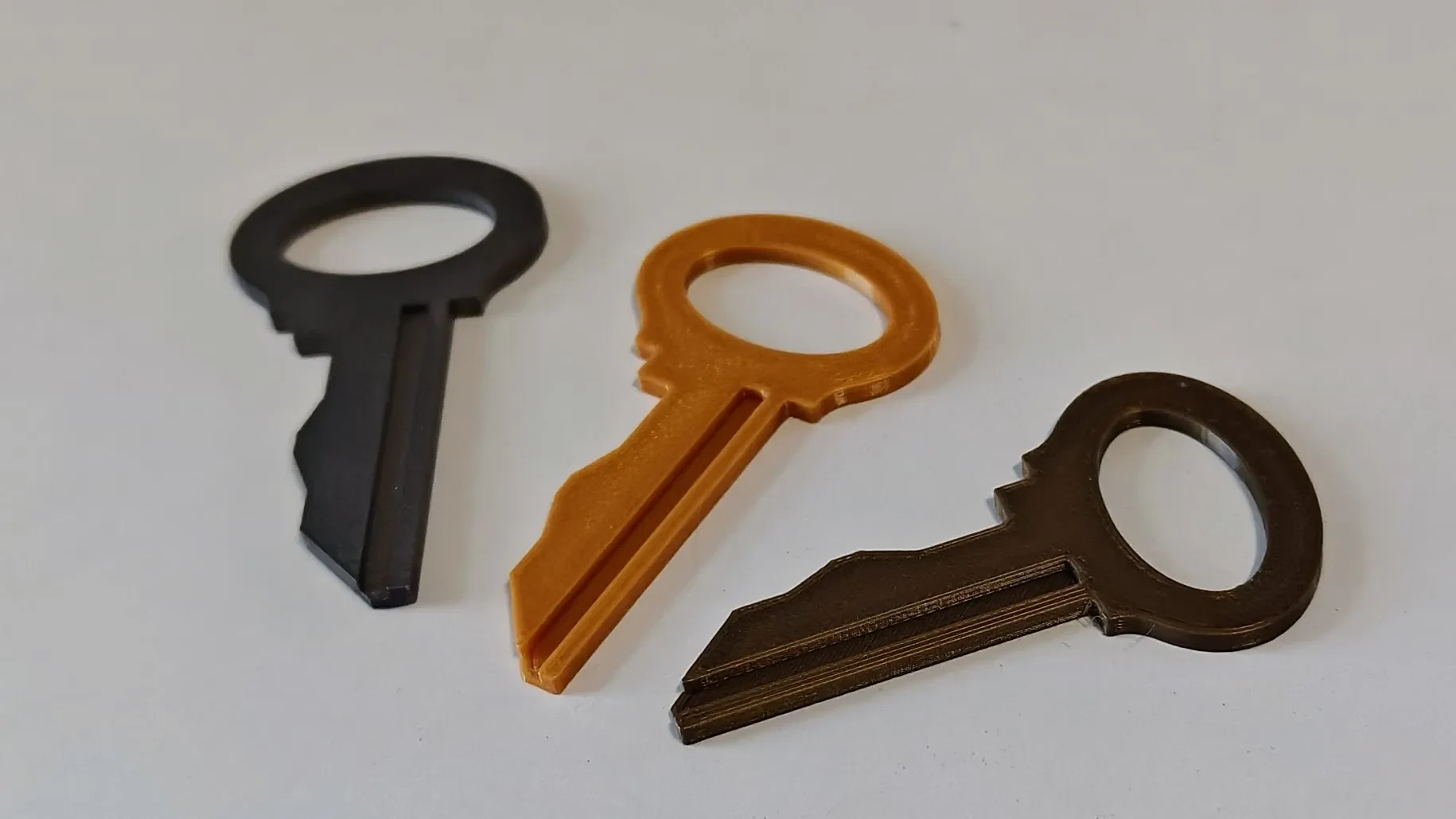

Я уверен, что другие пружины подойдут, но я протестировал несколько разных типов, и большинство из них оказались слишком прочными, что затрудняло вставку ключа.

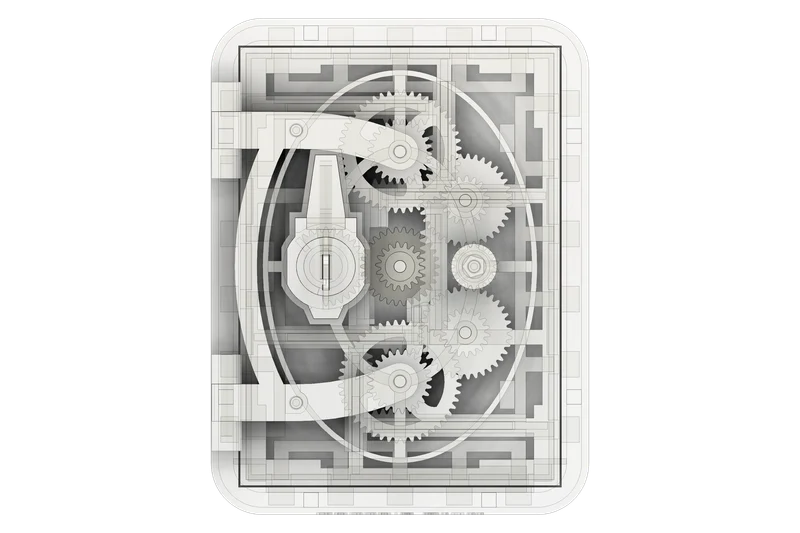

Размер и расположение дюбелей указаны на рисунках ниже
