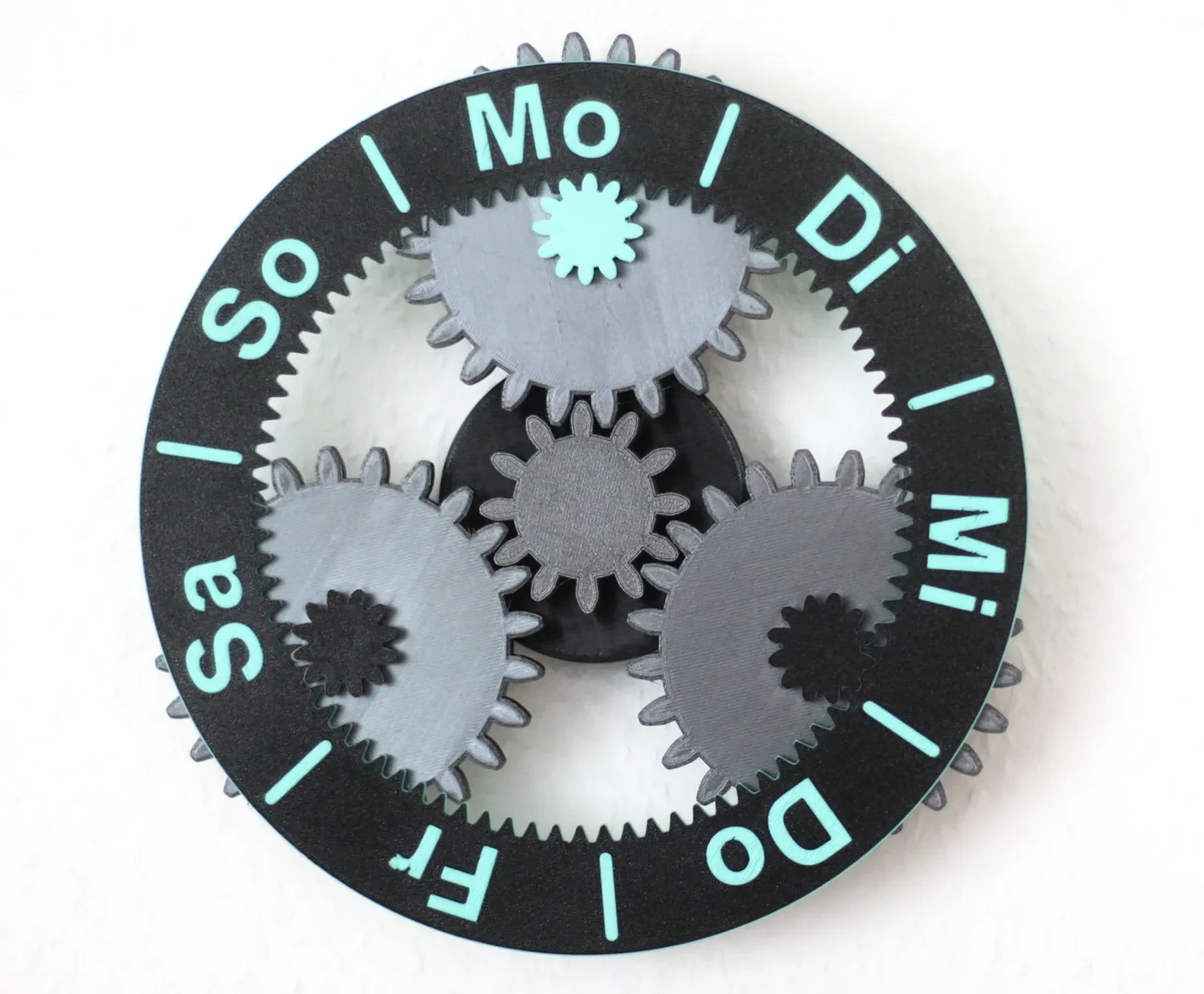

Часы недели - модифицированная версия
Этот дизайн представляет собой ремикс «Часов недели с планетарной передачей» Магне. У меня были некоторые проблемы с исходными файлами дизайна (особенно они не подходили к моим часам...), поэтому я внес некоторые изменения и решил опубликовать результат здесь.
Изменения в оригинальном дизайне

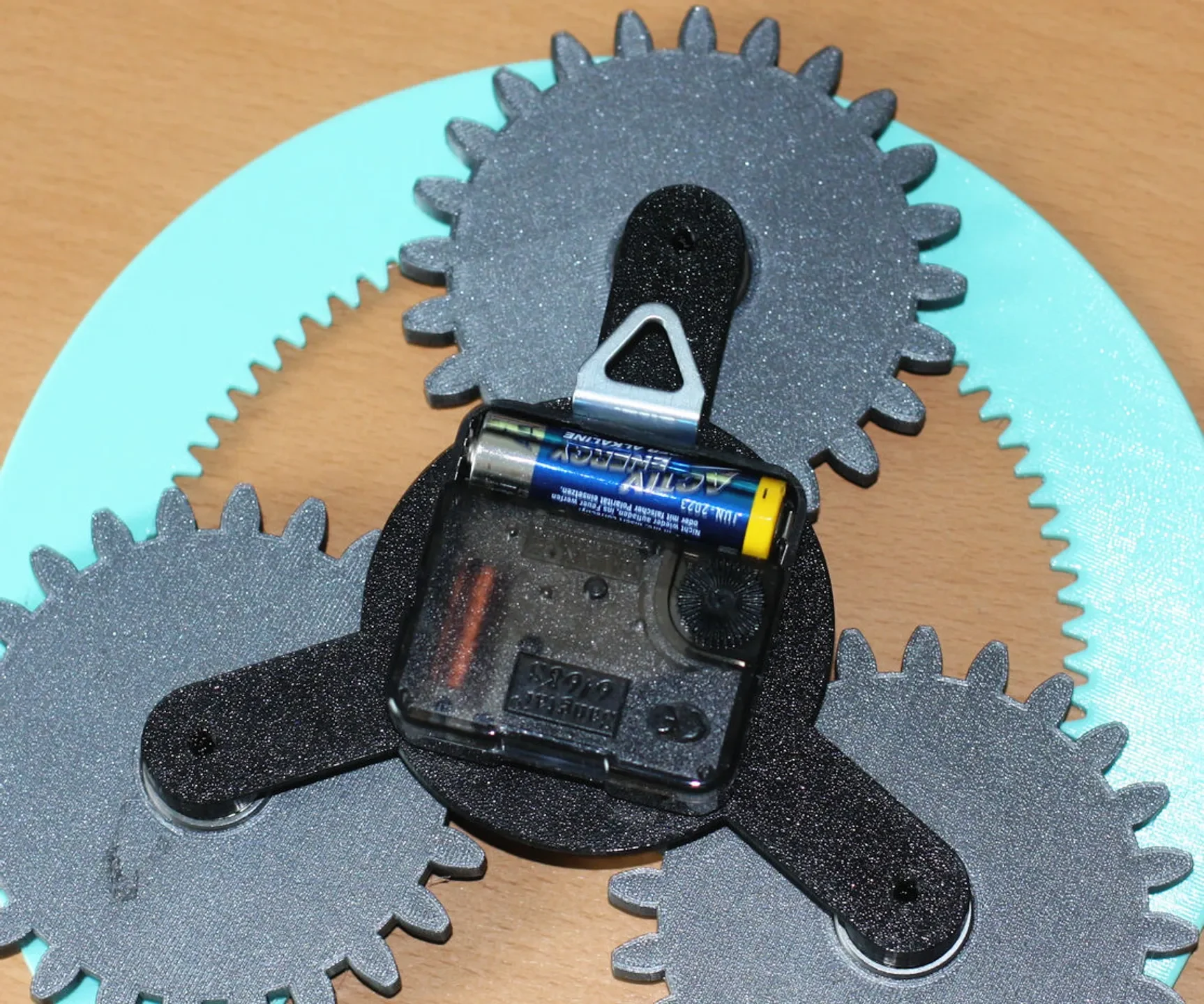

Основная модификация заключается в том, как крепится часовой механизм. Я избавился от оригинального корпуса, состоящего из двух частей, и скорректировал размеры, чтобы сделать его совместимым со стандартными часовыми механизмами, которые я нашел. Часовой механизм не просто крепится к 8-миллиметровому отверстию в новом «основании». Таким образом, у вас гораздо больше свободы в выборе часового механизма:
Солнечная шестерня теперь имеет отверстие диаметром 5,5 мм для разъема часового механизма, что кажется более распространенным. Также скорректирована высота в сочетании с новым основанием.

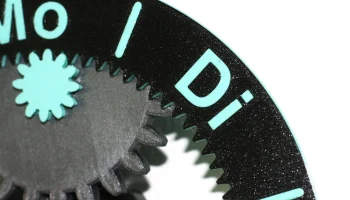

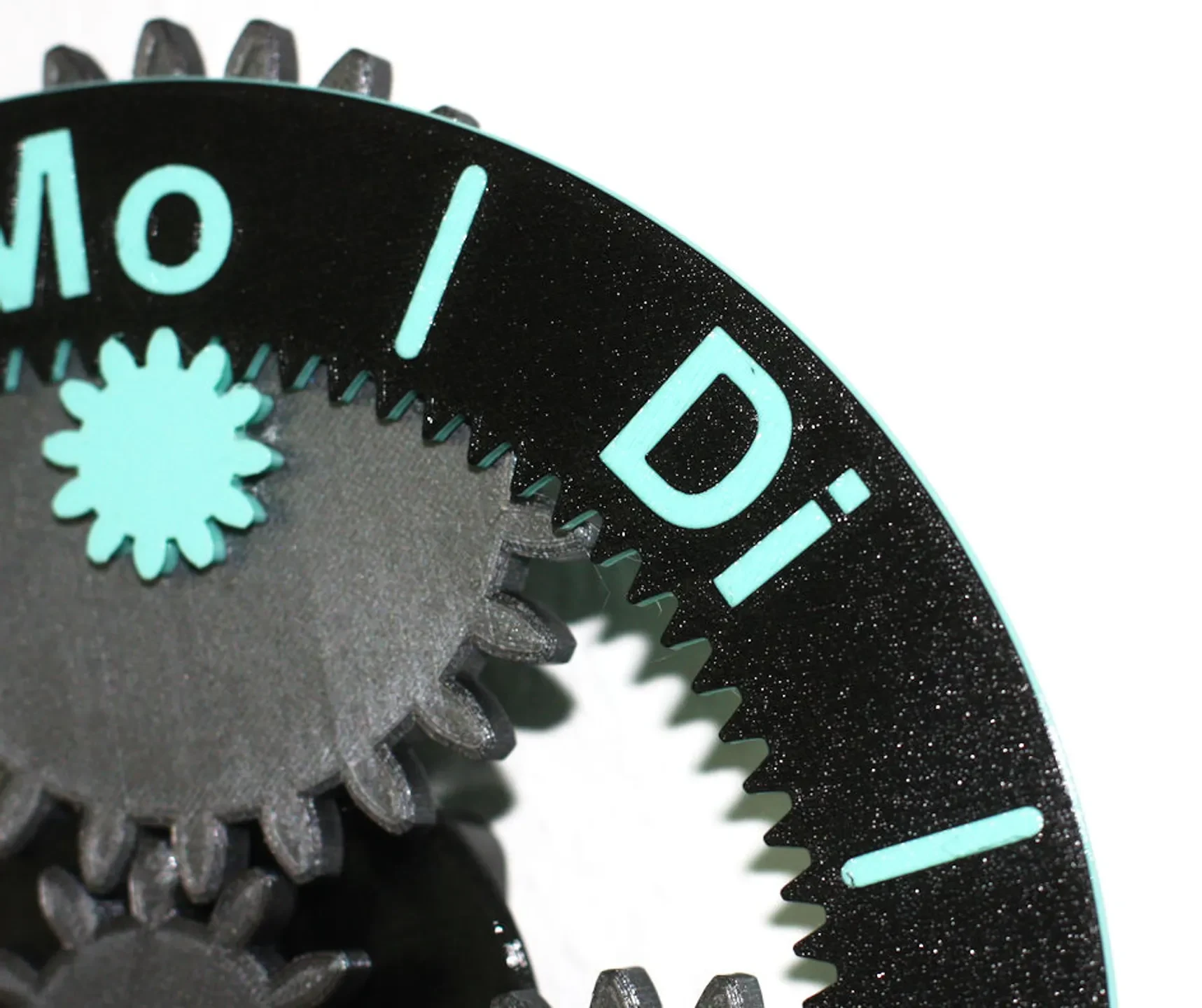

Поскольку мне больше нравится печатать видимые поверхности на текстурированном листе, я настроил циферблат так, чтобы символы были выгравированы, а не напечатаны поверх детали. Доступны немецкий и английский циферблаты. Также я закруглил края:
Единственное, что я не изменил в оригинальной конструкции, — это планетарные шестерни. Это не значит, что вы все еще можете использовать циферблаты исходного дизайна и вам не нужно переходить на этот дизайн.
Печать
Я напечатал все детали из PETG, но PLA тоже подойдет. Я предоставил файлы STL и файлы 3mf, содержащие все настройки. Также есть файлы gcode для MK3. Вот несколько советов по нарезке и печати деталей:
база:
Высота слоя 0,3 мм
планетарная передача:
Высота слоя 0,3 мм. Я рекомендую изменить цвет при переходе к меньшему размеру.
Вам нужно распечатать 3 из них.
солнечное снаряжение:
Высота слоя 0,3 мм
clockface_german / clockface_english:
Двухцветная печать со сменой цвета после двух слоев (сначала черный, затем цветной). Я использовал функцию переменной высоты слоя, которая позволяла печатать с высотой слоя 0,2 мм + 0,15 мм для нижних слоев и 0,3 мм после изменения цвета.
Обратите внимание, что два цилиндра представляют собой «размазывающие башни». Я использую их для отпечатков с изменением цвета, чтобы получить более чистый отпечаток.
Обратите внимание, что вместо этого вы также можете распечатать циферблаты из оригинального дизайна.
Сборка

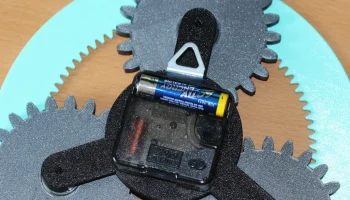

Сборка часов проста. Используйте часовой механизм с вешалкой. У меня стандартный вариант, который я получил от Amazon, и он выглядит так:
Длина резьбы не имеет решающего значения, так как под ней можно подложить шайбы или что-то подобное.
Также вам понадобятся 3 шарикоподшипника 608 для планетарных шестерен.
Дизайн и исходный код
База реализована с нуля. Остальные детали были модифицированы из исходного проекта путем импорта их в OpenSCAD. Только планетарн��я передача не меняется. Я предоставил исходный код для скачивания, чтобы вы могли адаптировать дизайн под свои нужды.
Журнал изменений
3 июля 2021 г.: добавлены файлы 3mf (загрузка файлов больше не прерывается).
Удачной печати!
Если вам нравится этот дизайн, то, пожалуйста, поставьте лайк, а также опубликуйте фото в комментариях. Та��же ознакомьтесь с другими моими проектами.
