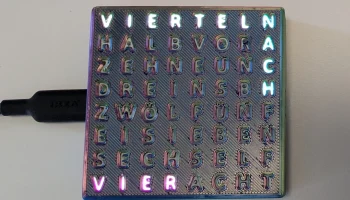

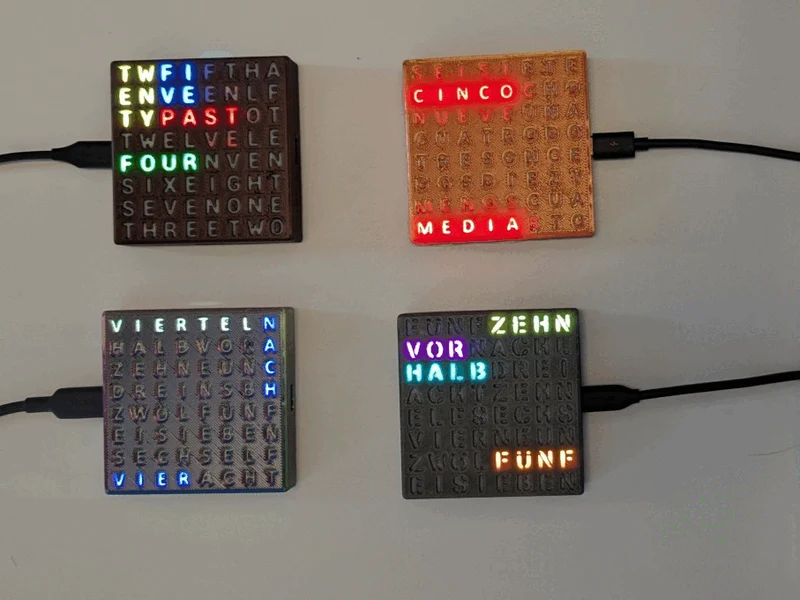

Word clock 8x8 - многоязычный (EN, DE, ES) - полностью н...

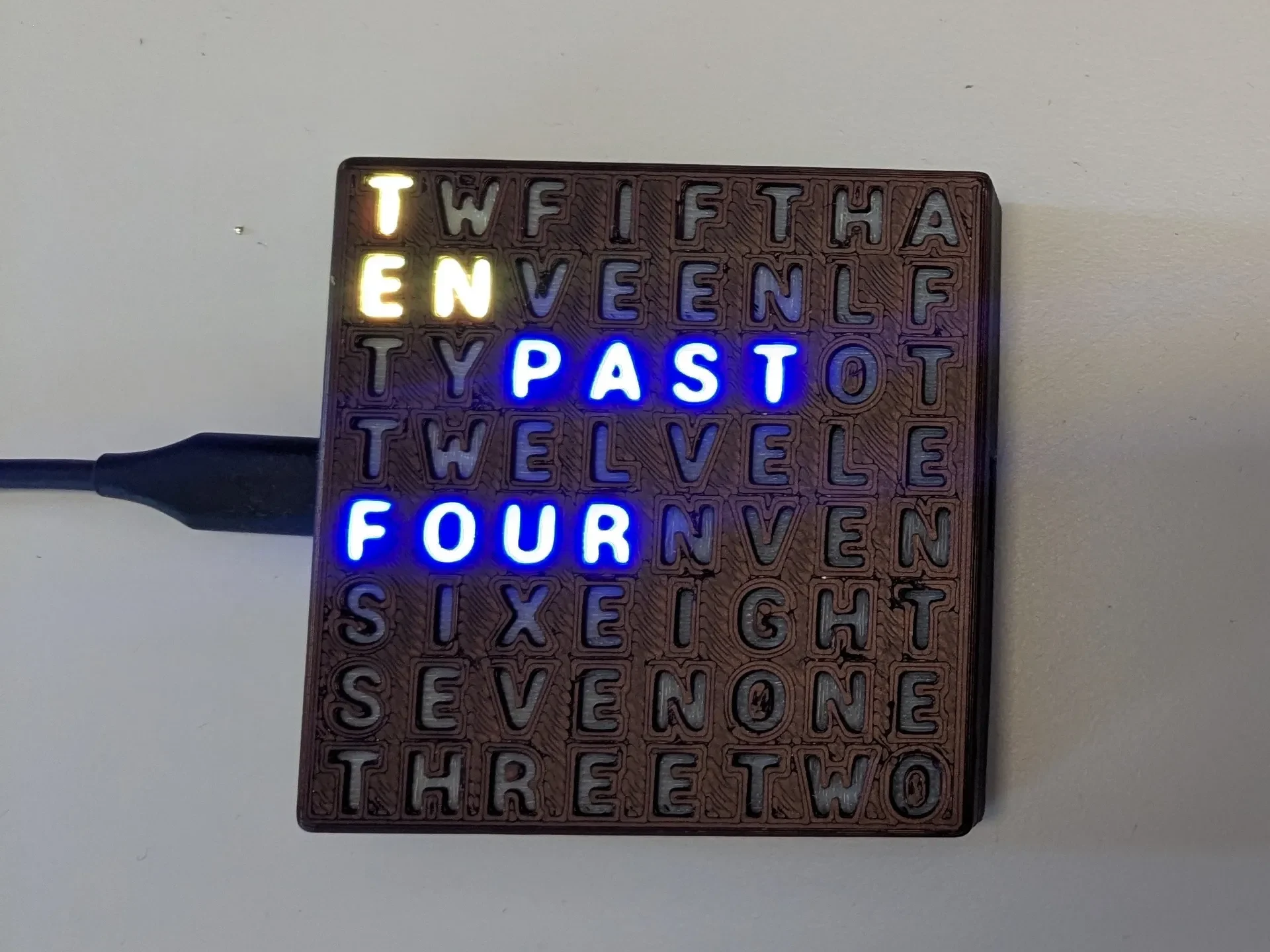

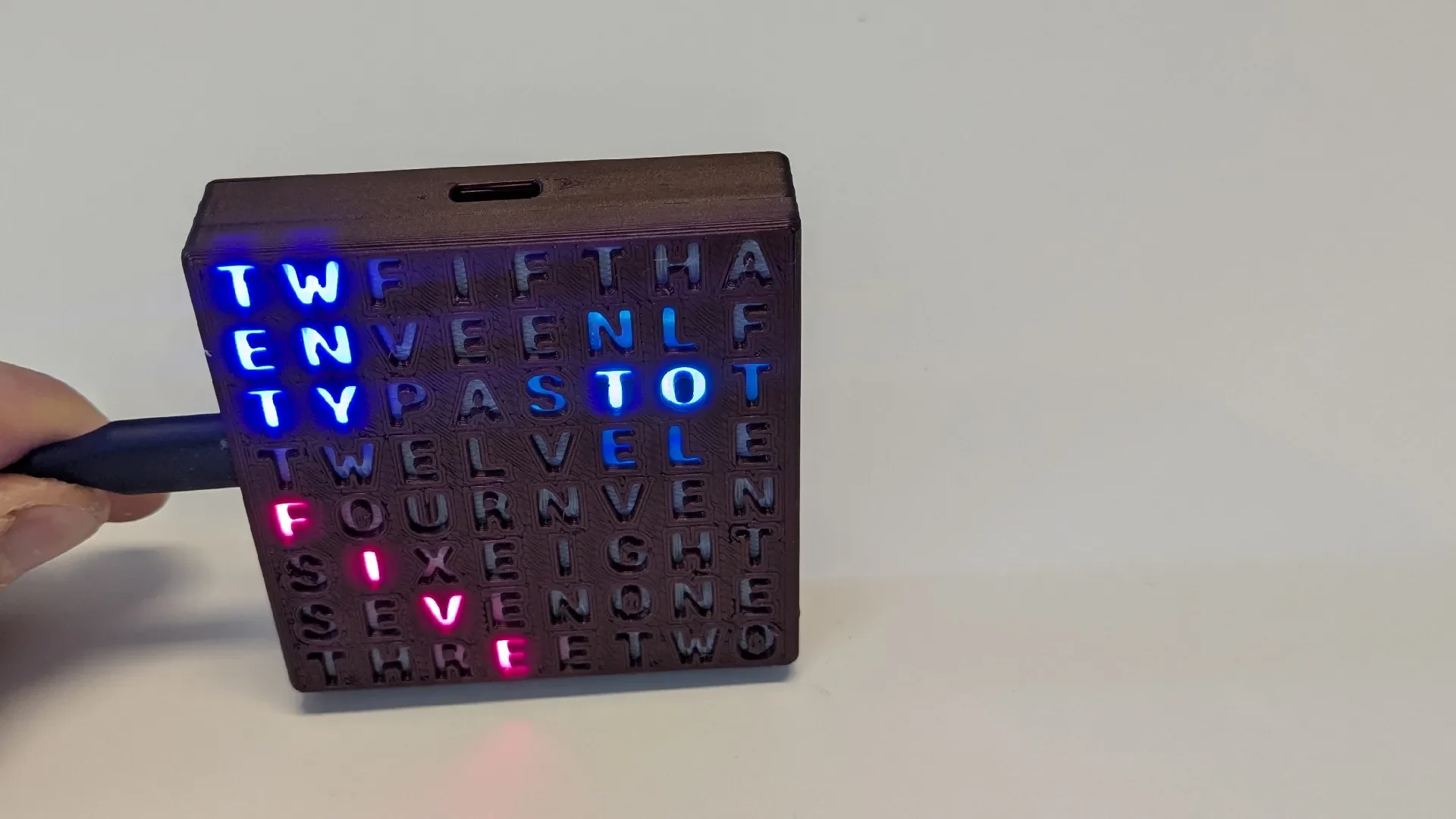

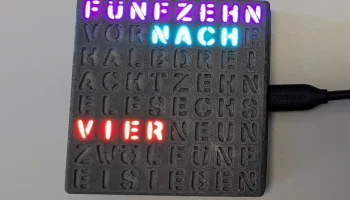

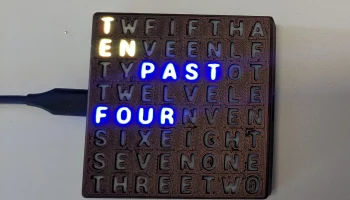

Всегда хотел построить WordClock и увидел эти дешевые светодиодные панели WS2812B 8x8 (вы можете найти их, выполнив поиск WS2812B 8x8 в выбранном вами магазине), поэтому я начал создавать модель. Размер всех файлов соответствует размерам файлов с 6 от��ерстиями, как вы видите на рисунках, но я добавил модель FreeCAD, чтобы вы могли масштабировать ее в соответствии со своими потребностями. Лично мне нравится использовать ESP32-C3 SuperMini, потому что они тоже дешевые и очень маленькие, но вы можете выбрать тот, который вам нравится. Для программного обеспечения используется проект Github https://github.com/ESPWortuhr/Multilayout-ESP-Wordclock.
Модели

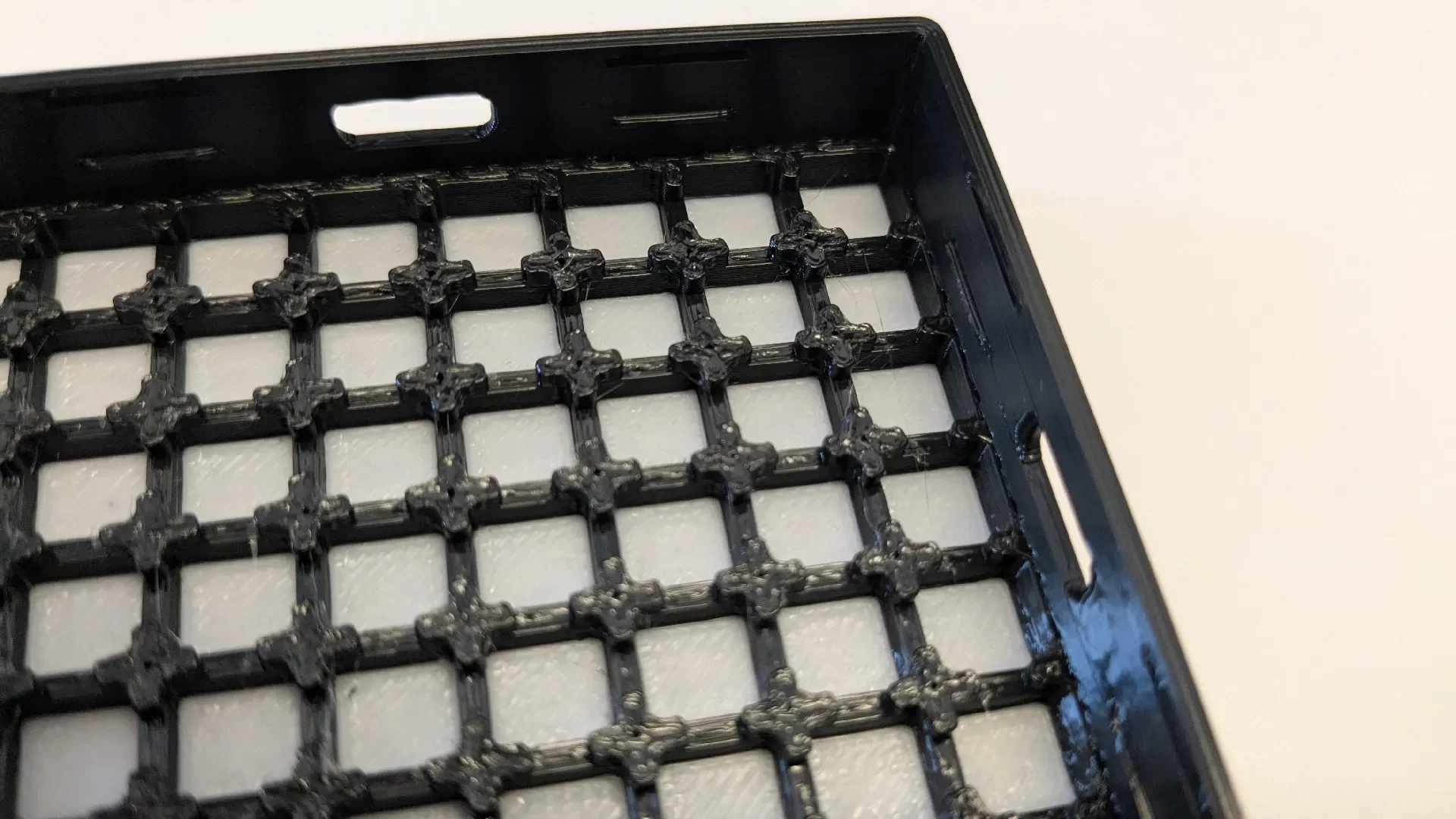

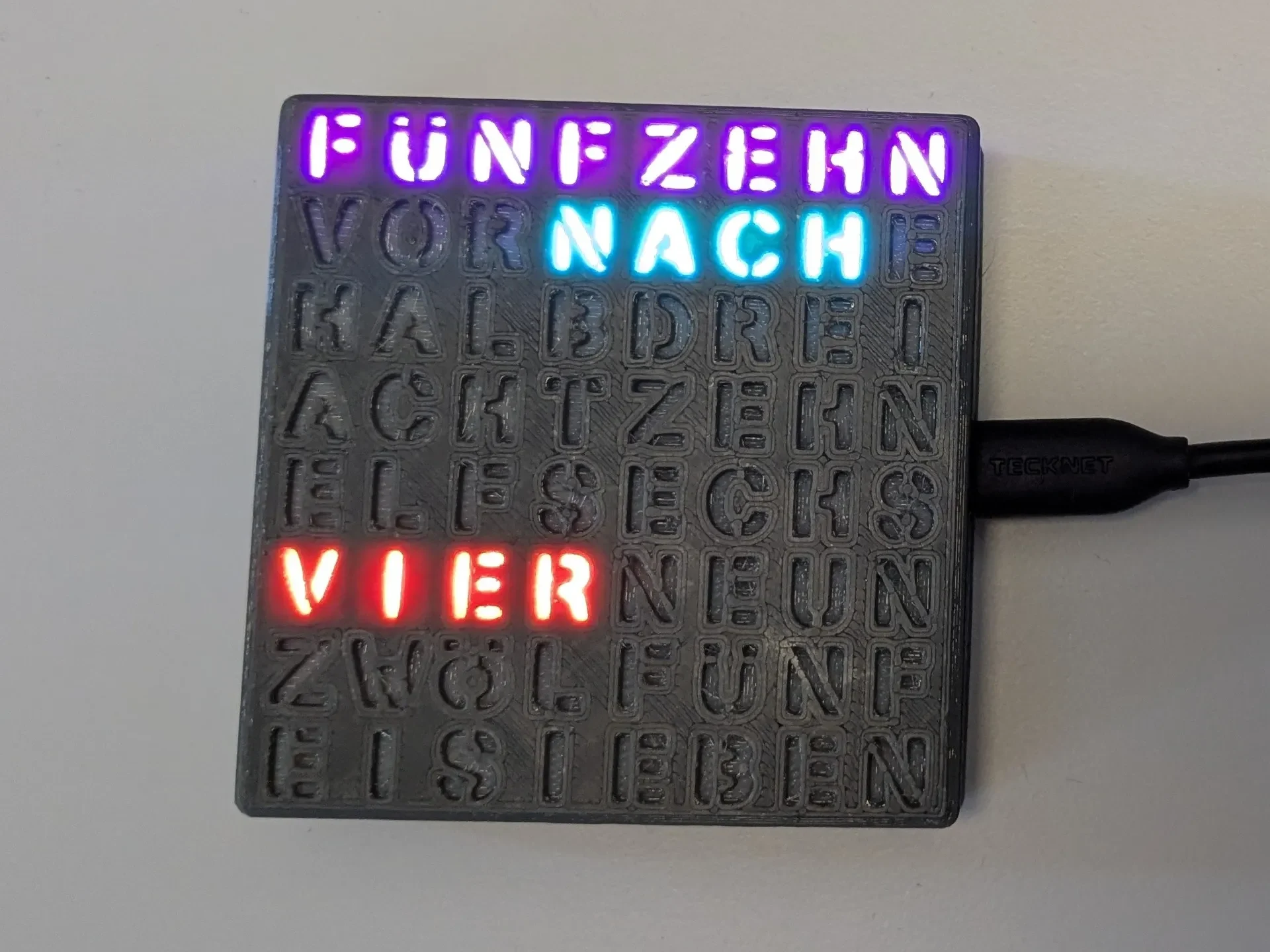

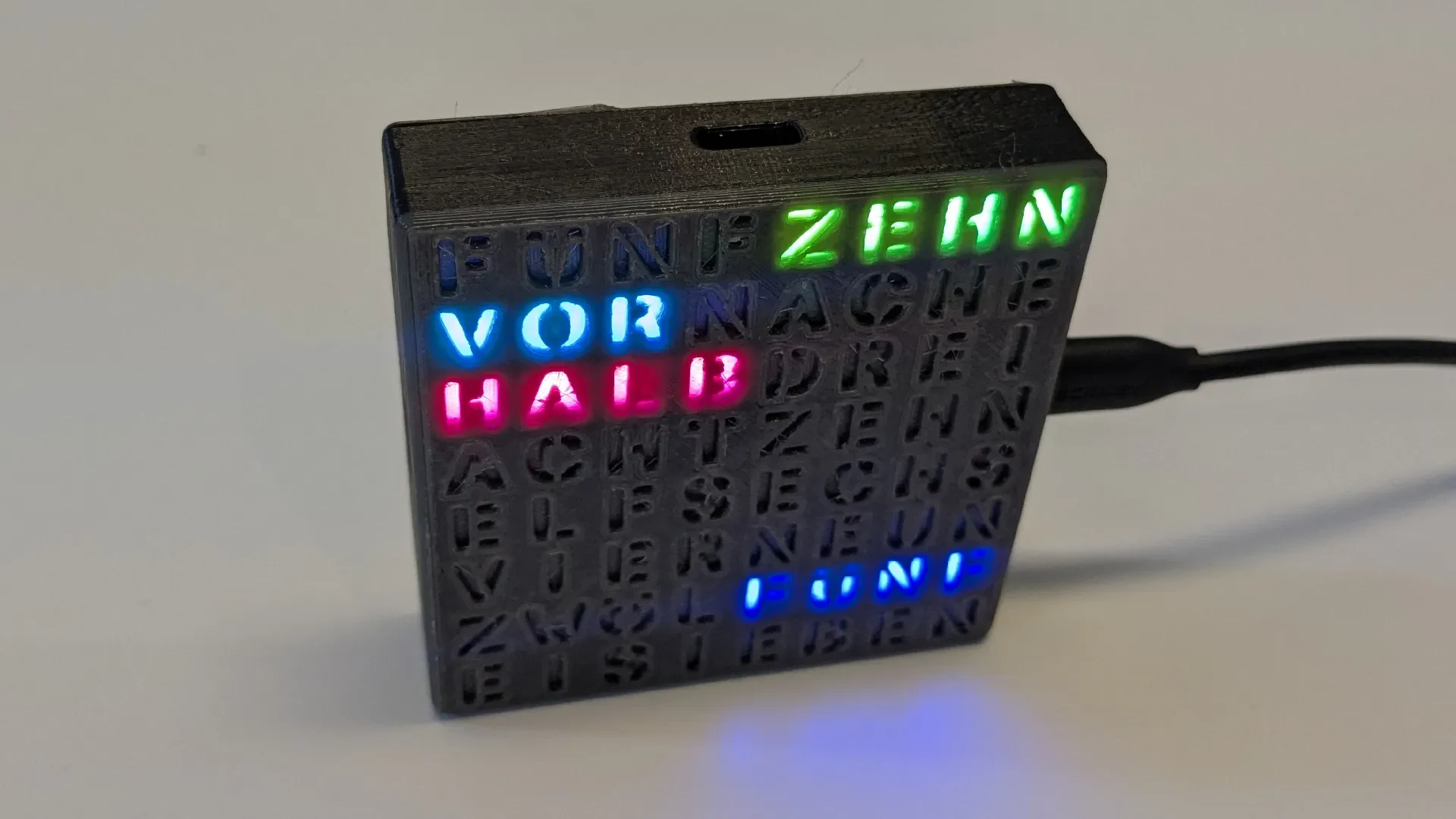

Здесь все немного пошло не та��, внутренние части букв довольно сложно прилипают к рабочей пластине, но, проявив большое терпение, мне удалось заставить это работать (см. настройки печати). Рассеиватель для светодиодов напечатан непосредственно на буквах, поэтому вам не понадобится трафаретный шрифт. Я все же добавил один для тех, кто не хочет стресса от повторных попыток, пока все не прилипнет к кровати (см. Куча стыда в конце). Чтобы символы были максимально крупными, �� немного отредактировал шрифты (только буквы W, Ö и Ü).
Файл .3mf содержит два объекта: сам корпус и рассеиватель, которые необходимо напечатать белым цветом. Это также можно сделать в PrusaSlicer (другой слайсер, такой как OrcaSlicer, может это сделать по умолчанию), если у вас нет многоцветного принтера, добавив второй экструдер и команды для изменения цвета при смене инструмента (вы можете отключить очистительную башню, если хотите):
М600
G1 E0.3 F1500; грунтовка после смены цвета

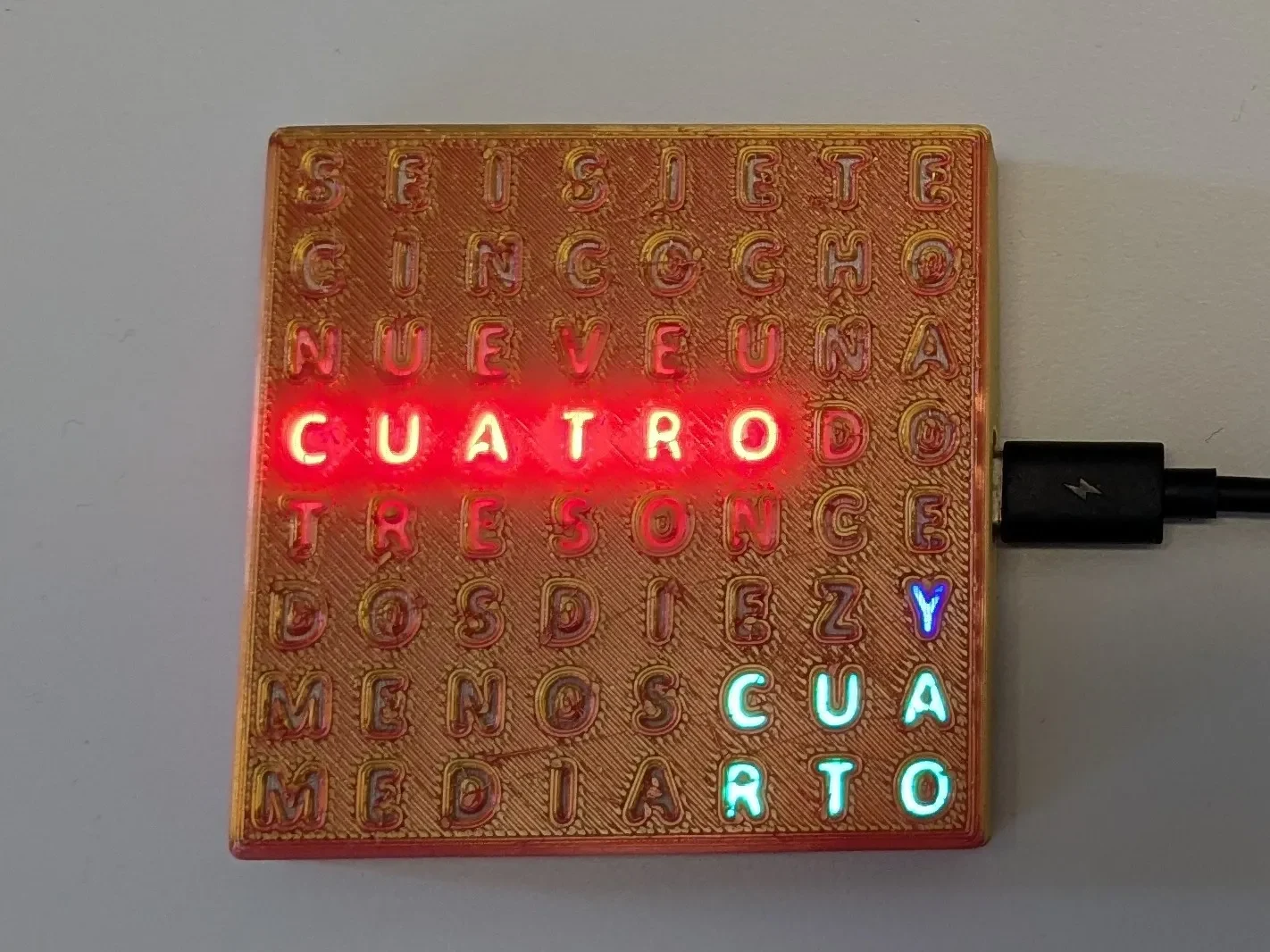

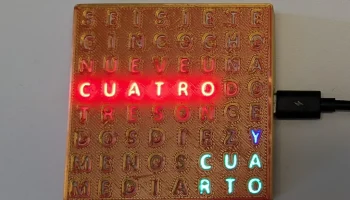

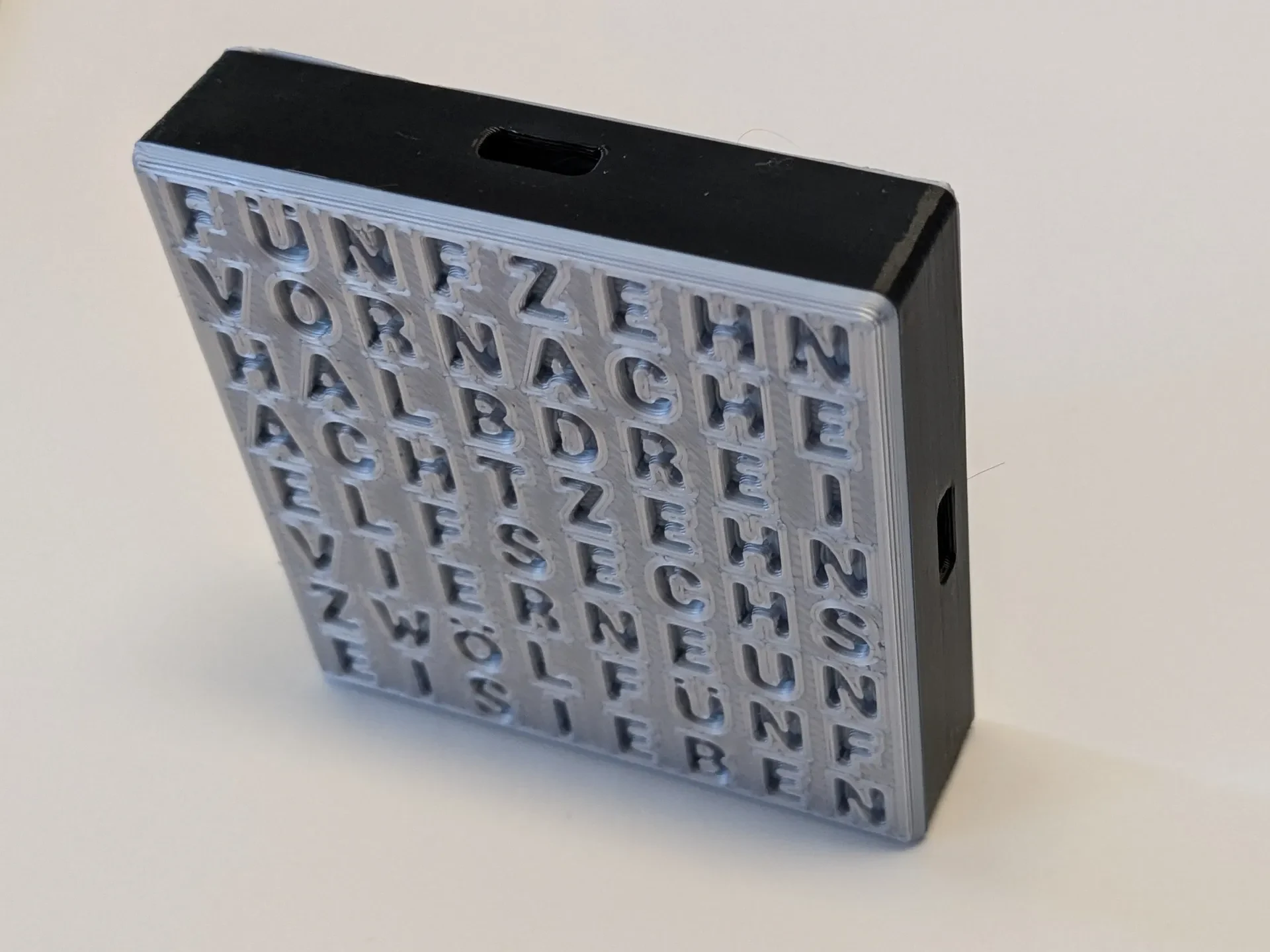

По цвету часов настоятельно рекомендую темный цвет и замену после диффузора на черную нить. В противном случае свет будет просачиваться сквозь стены и освещать и находящихся рядом персонажей. В качестве побочного эффекта вы получаете действительно крутой двухцветный корпус. Если вы используете более светлый цвет для передней части, вы рискуете, что не каждый цвет хорошо блокируется. Посмотрите, в испанском варианте все красные огни не защищены должным образом. Вы можете добавить слой с черными символами, но это также не работает идеально (не забудьте также напечатать черный слой на обложке, чтобы цвета были похожими).
Настройки печати
Высота слоя 0,2 мм
2 периметра
100 % заполнение
0 сплошных верхних слоев
компенсация слоновой лапы: 0,2 мм
для шрифта Roboto вам, вероятно, понадобятся маленькие мышиные ушки для внутренней части букв.
Если у вас возникли проблемы с прилипанием кровати, примите во внимание следующие советы:
Очистите рабочую пластину теплой водой с моющим средство��.
Очистите рабочую пластину изопропанолом.
Повторить калибровку первого слоя
Снизить скорость
Убедитесь, что нить сухая
Сборка и программное обеспечение
Сборка довольно проста: припаиваем 5В, GND и сигнал (пин 3 по умолчанию определен для ESP32, а контакт RX для ESP8266 в проекте). Прошейте программное обеспечение, например. Веб-инструмент ESP https://esp.huhn.me/ или графический интерфейс инструмента ESP https://github.com/Rodmg/esptool-gui.
Вы можете найти релизы на https://github.com/ESPWortuhr/Multilayout-ESP-Wordclock или загрузить прошивку, скомпилированную для WordClock 8x8:
https://github.com/BastiMu/Multilayout-ESP-Wordclock/releases
После прошивки откроется точка доступа WLAN, и вы сможете установить имя и пароль WIFI. Введя показанный IP-адрес, вы можете получить доступ к веб-серверу ESP для настройки вашего WordClock.
Чтобы собрать часы, вам нужно всего лишь соединить все детали вместе, винты не нужны.
Используемые ресурсы
FreeCAD 1.0: https://www.freecad.org/index.php.
ШрифтФордж: https://fontforge.org/
Шрифт Roboto: https://www.dafont.com/de/roboto.font
Шрифт Stencilia: https://www.dafont.com/de/stencilia.font

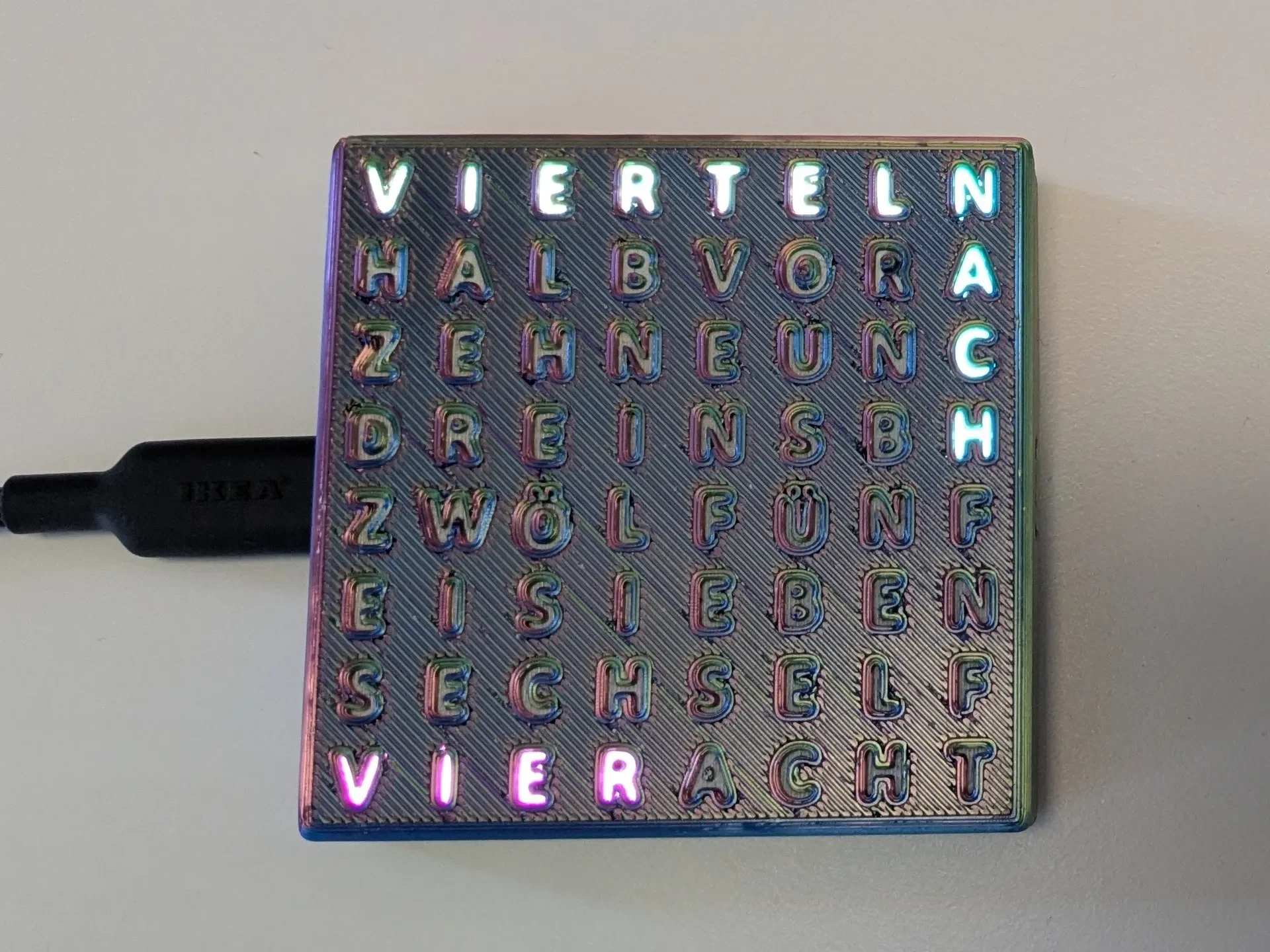

Моя куча позора
Успешно напечатано
Черный слой символов
Если вы обнаружили ошибку или у вас есть вопросы, оставьте комментарий к модели.
Удачной печати :)
