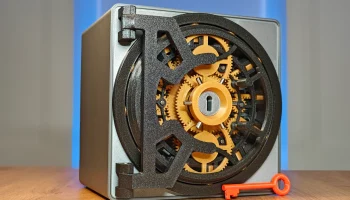

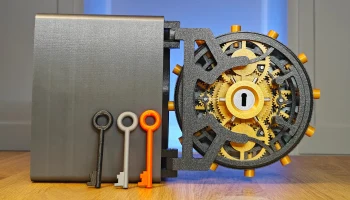

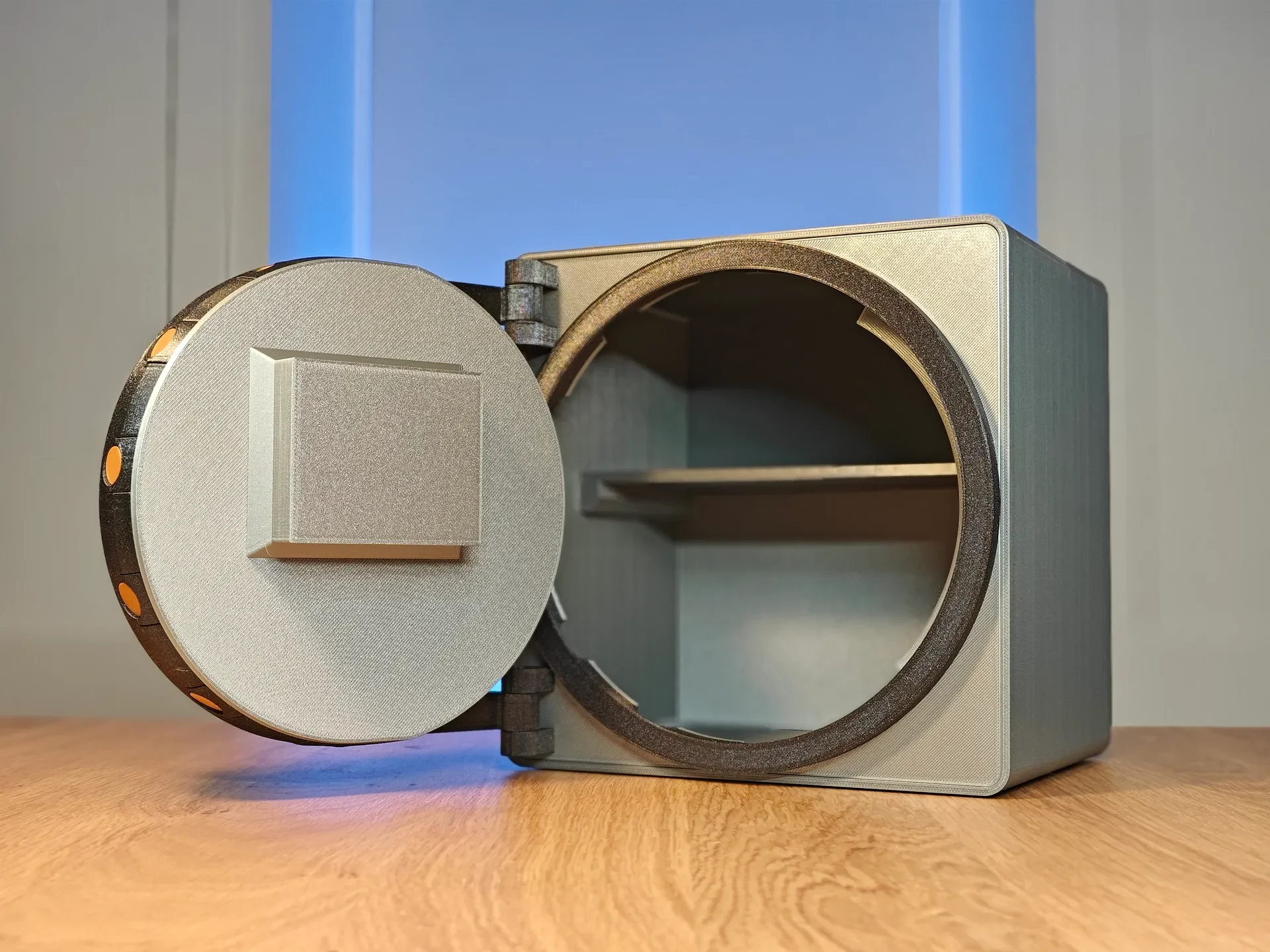

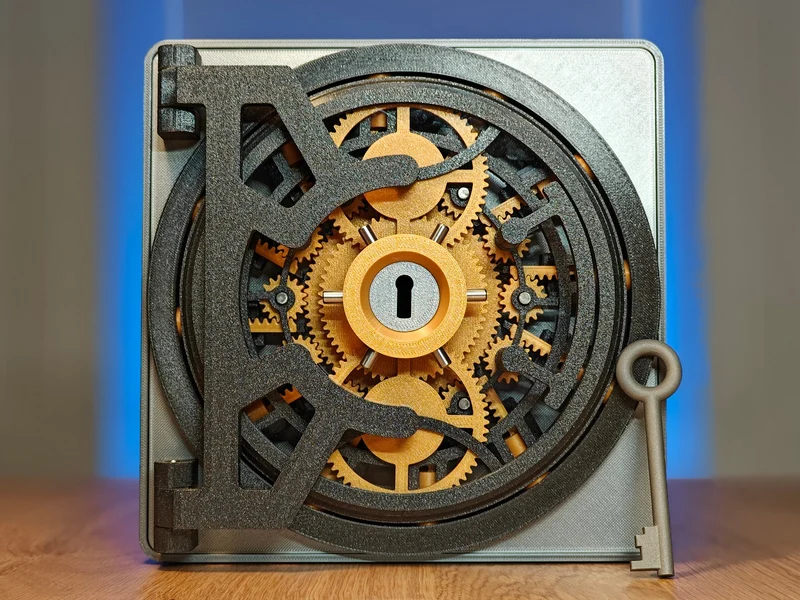

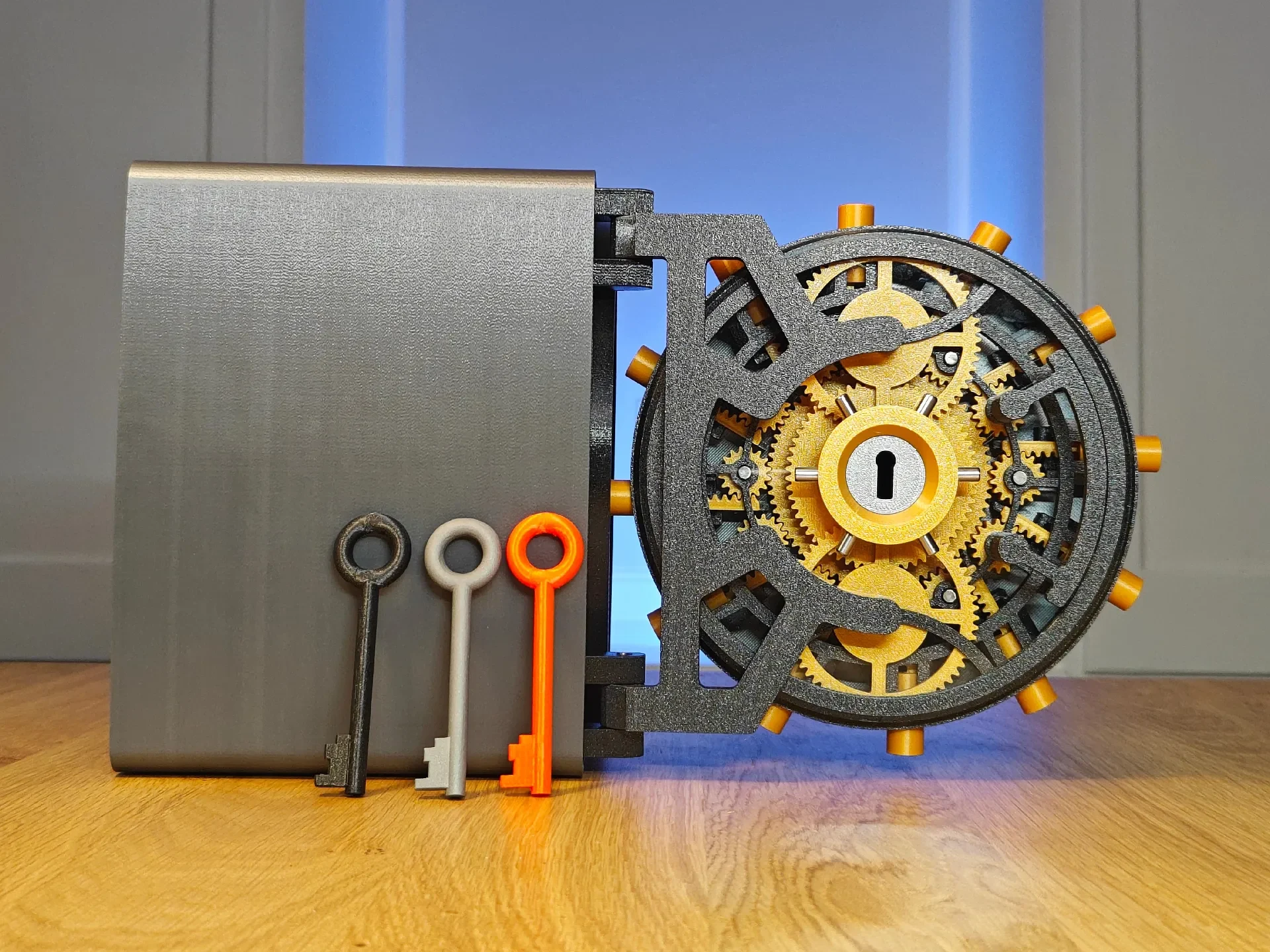

Хранилище с рычажным тумблерным замком
Спецификация:

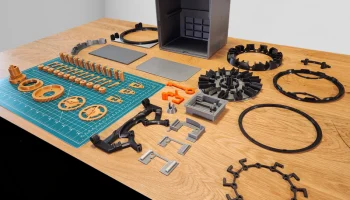

Необходимые детали:
Металлические дюбели — https://www.amazon.com/dp/B07F3T5FKL?ref=ppx_yo2ov_dt_b_fed_asin_title
(6) 20 мм x 5 мм — дверная коробка
(6) 40 мм x 5 мм — дверная коробка
(2) 30 мм x 5 мм — петли
(6) 12 мм x 5 мм — ручка/центральная шестерня — подходят другие размеры
Подшипник — https://www.amazon.com/dp/B09D2XDT95?ref=ppx_yo2ov_dt_b_fed_asin_title
Дополнительные детали
Резиновые ножки — https://www.amazon.com/dp/B0BLN4TCPT?ref=ppx_yo2ov_dt_b_fed_asin_title
Металлические гири — https://www.amazon.com/dp/B072JXSN9P?ref=ppx_yo2ov_dt_b_fed_asin_title.
Акрил — https://www.pcbway.com/project/shareproject/Acrylic_Panel_for_3D_Printed_Vault_with_Lever_Tumbler_Lock_32e0de39.html
Инструкции по загрузке/распечатке
Имеется 2 набора файлов с разными допусками. Выберите либо:
Стандартный — это оригинальные файлы дизайна.
Loose Tolerance — ослабленные допуски на шестернях и взаимосвязанных деталях.
Я рекомендую распечатать копию «Тозубого колеса — 16 зубьев» как из стандартного, так и из свободного варианта и попытаться вставить в отверстие металлический дюбель диаметром 5 мм. Вам нужно, чтобы шестерня вращалась свободно, но с минимальными покачиваниями. Используйте файлы той версии, которая вам больше подходит.
Существует 2 варианта передней крышки двери. Распечатайте файлы только одним из следующих способов:
Без акрила — передняя крышка, петли и ручка для двери хранилища без акрила.
С акрилом — в комплект входят петли, ручка и передние крышки для хранилища с акриловой передней панелью.
Есть 3 варианта самой коробки. Распечатайте файлы только одним из следующих способов:
Box-Standard — это коробка, использованная в видео. В задней части коробки им��ются выемки для установки стальных грузов.
Коробка меньшего размера — аналогична «Стандартной», но на 1 дюйм короче, поэтому печатает быстрее, но внутренний объем меньше. Этот вариант также имеет выемки в задней части коробки для добавления стальных грузов.
Коробка-Простой — в этой коробке нет выемок для гирь. Если вы не планируете добавлять гири в хранилище, используйте этот ящик. Он того же раз��ера, что и «Box-Standard».
Если требуется несколько файлов, имя файла заканчивается на "-X#" с числом, указывающим, сколько файлов следует напечатать.
Например: «Болт-X12» означает печать 12 болтов.
Рекомендую распечатать в PETG следующие файлы:
LockSpacer1
Рычаг1
Рычаг2
Рычаг3
Я рекомендую напечатать «Петлю» с дополнительными стенками и более высоким заполнением для дополнительной прочности. Кажется, я использовал 6 стен и 50% заполнения.
Инструкция по сборке — ВКЛЮЧАЕТ ДЕТАЛИ, НЕ ВКЛЮЧЕННЫЕ В ВИДЕО
Посмотрите видео целиком, прежде чем начать, и следуйте порядку сборки, как показано в видео (и ставьте лайки, комментируйте и подписывайтесь на мой канал Youtube, если вам так хочется).
«Кольцевую рамку» необходимо приклеить к «Болтовой рамке». Его можно вставить только в одной ориентации, что может быть непросто. Кольцевая рама имеет 10 рычагов, 2 из которых немного короче. Убедитесь, что ориентация соответствует фотографии ниже:
Вот схема расположения металлических дюбелей:
В видео я использовал JB Weld Plastic Bonder
