Винтажный корпус для телевизора Nixie FunKlock

С тех пор, как я узнал о часах Nixie, я не мог выбросить их из головы. Я так сильно хотел его, но не мог найти хороший футляр, в который можно было бы поместить электронику и при этом сохранить винтажный вид, не тратя слишком много, поэтому однажды мне пришла в голову идея создать собственный футляр. Итак, вот оно.

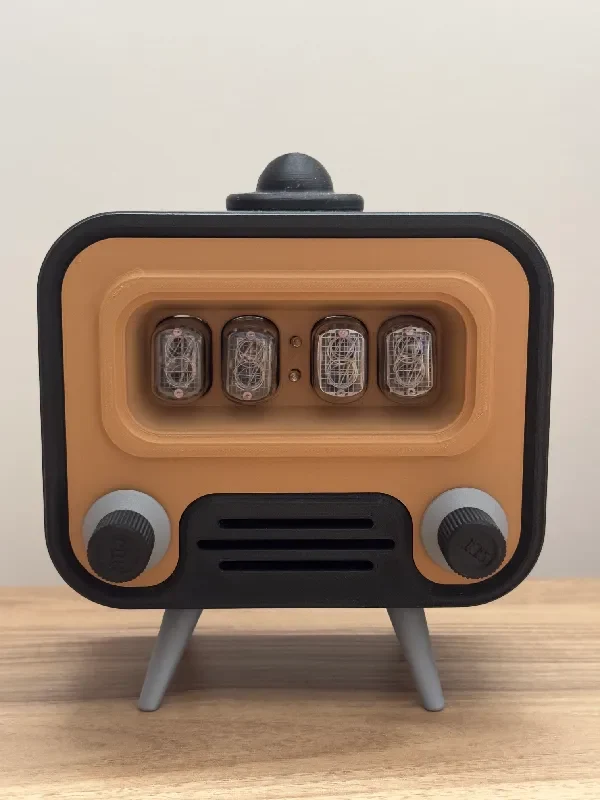

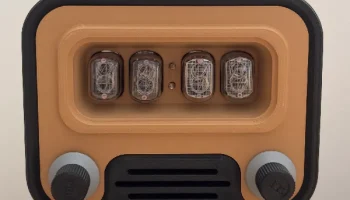

Винтажные телевизионные часы-никси.

Он был разработан для комплекта Nixie FunKlock от Pvelectronics.co.uk.

В дополнение к комплекту я заменил две кнопки из комплекта для настройки часов на два кнопочных энкодера, чтобы передать ощущение старины с помощью поворотных кнопок.

Файлы оптимизированы для печати на небольшой кровати (минимум 200x200 мм) без необходимости использования опоры для облегчения печати. К сожалению, я не распечатал его сам, так как в данный момент у меня нет 3D-принтера, но я достаточно уверен, что проблем со сборкой деталей не возникнет.

Требования к оборудованию:
---------------------------

— Комплект часов Nixie (PVElectronic.co.uk)
— Источник питания 12 В при 500 мА с центральным плюсом 2,1 мм.
— Провода для подключения энкодеров и р��зъема постоянного тока к плате
— 2xKY-040 Энкодер для замены кнопок
— 10xM3 10 мм Винты для крепления антенны и ножек к корпусу
— Винты 4xM3 6 мм для крепления платы к креплению.
— Винты 4xM3 6 мм для крепления платы к креплению.
— 2xD4L75 мм дюбеля для антенн

Инструкции:
--------------

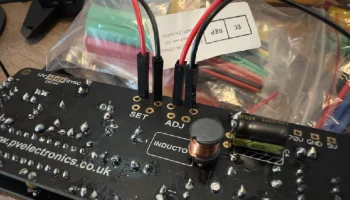

Для часов Nixie вы можете следовать инструкциям, предоставленным Pvelectronics.co.uk, но пропустите шаги по пайке кнопок и разъема постоянного тока, поскольку для удобства они будут установлены на корпусе. Я предоставил две схемы, как правильно припаять разъем постоянного тока и энкодеры.

Что касается самого дела:

— ШАГ 1: Приклейте чашку дюбеля к дюбелю, а затем приклейте их к креплению антенны. Сделайте то же самое с другой стороны и после этого закрепите крепление к корпусу двумя винтами диаметром 10 мм.

— ШАГ 2: Возьмите распечатанные ножки и прикрепите их к корпусу с помощью четырех дополнительных винтов диаметром 10 мм. Вы можете выбрать, хотите ли вы, чтобы они были направлены наружу или были параллельны телу, как показано на изображениях.

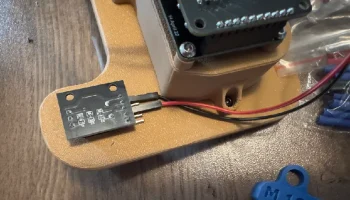

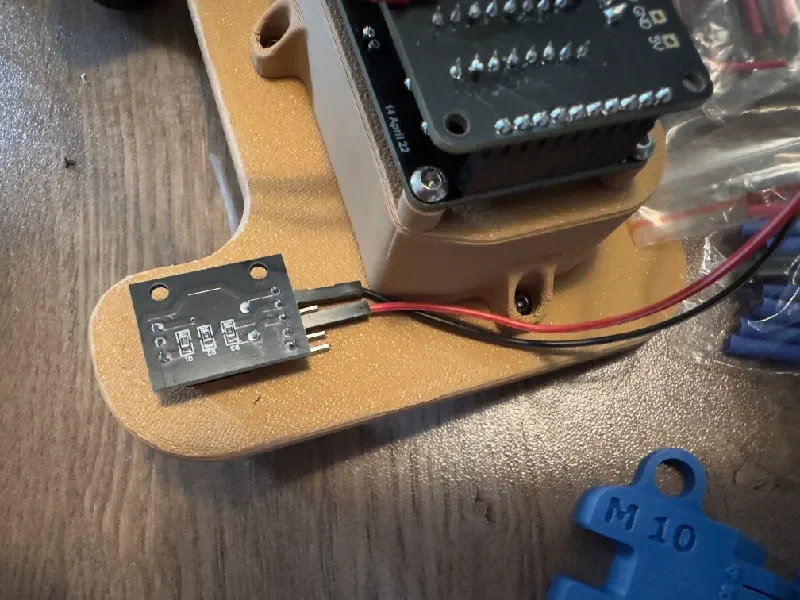

— ШАГ 3: Припаяйте два провода к энкодерам, как показано на рисунке, и установите два энкодера спереди.

— ШАГ 4. Приклейте переднюю часть к туловищу. Корпус имеет бортик, предотвращающий падение крышки.

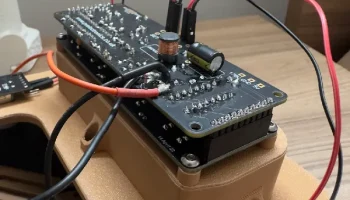

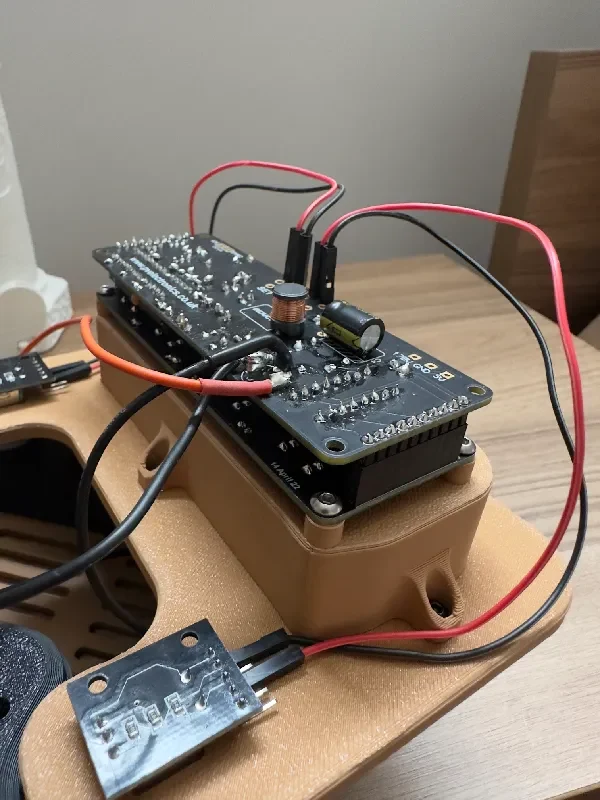

— ШАГ 5. Прикрутите нижнюю часть печатной платы с трубками к pcb_mount_cover, добавив 5-миллиметровые прокладки между 3D-напечатанной частью и печатной платой. Наконец, прикрепите вторую плату к первой согласно инструкциям по сборке печатной платы.

— ШАГ 6: Прикрепите крышку clock_pcb_mount_cover с печатными платами к передней крышке, используя оставшиеся винты диаметром 6 мм.

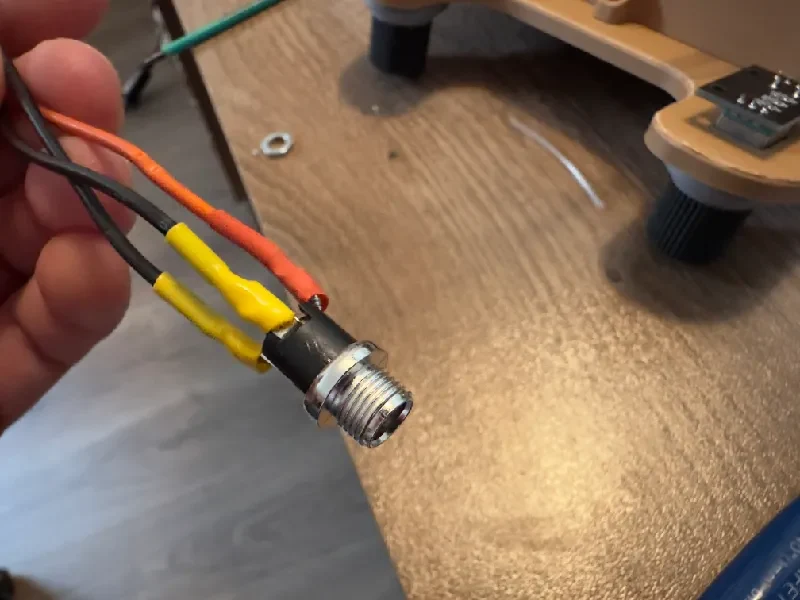

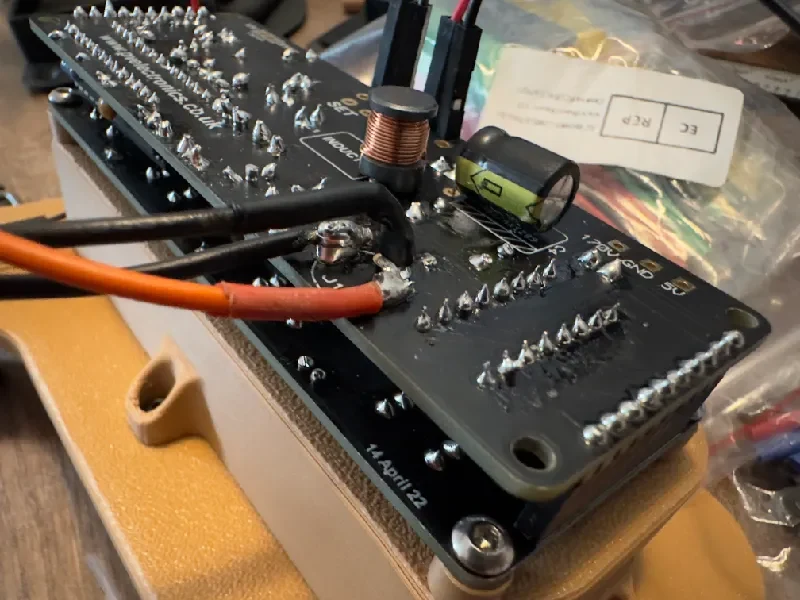

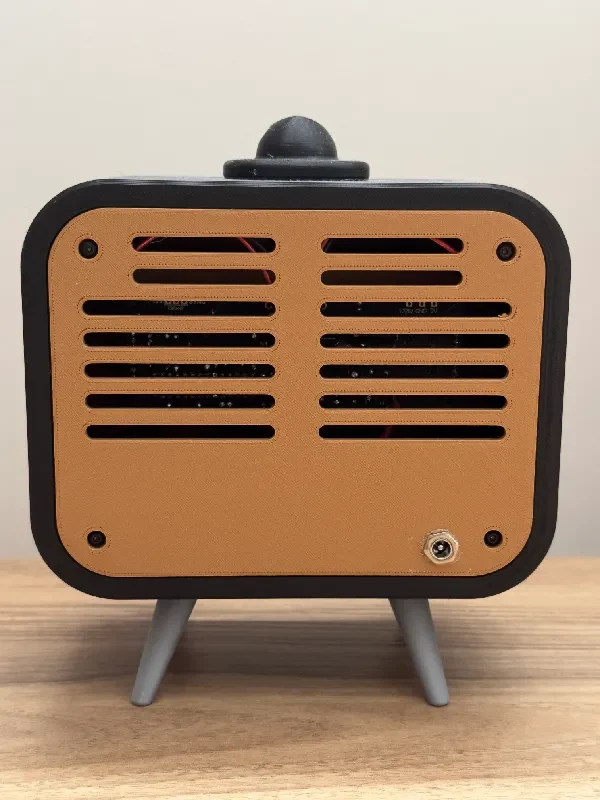

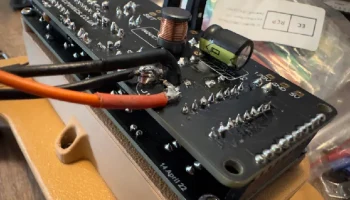

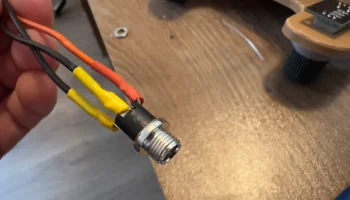

— ШАГ 7: Припаяйте три провода к входящему в комплект разъему постоянного тока, а затем припаяйте провода к печатной плате, как показано на рисунке. Затем приклейте разъем постоянного тока к задней крышке.

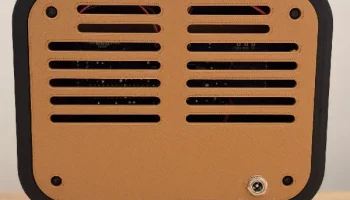

— ШАГ 8: Прикрутите заднюю крышку к корпусу оставшимися винтами диаметром 10 мм.

— ШАГ 9: Вставьте две чашки encoder_cups в соответствующий энкодер, учитывая, какой энкодер к какому месту на плате подключен.

— ШАГ 10. Наслаждайтесь новыми винтажными часами!!
