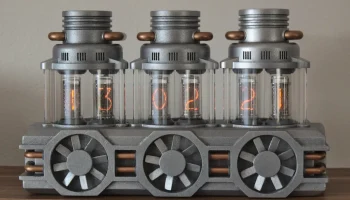

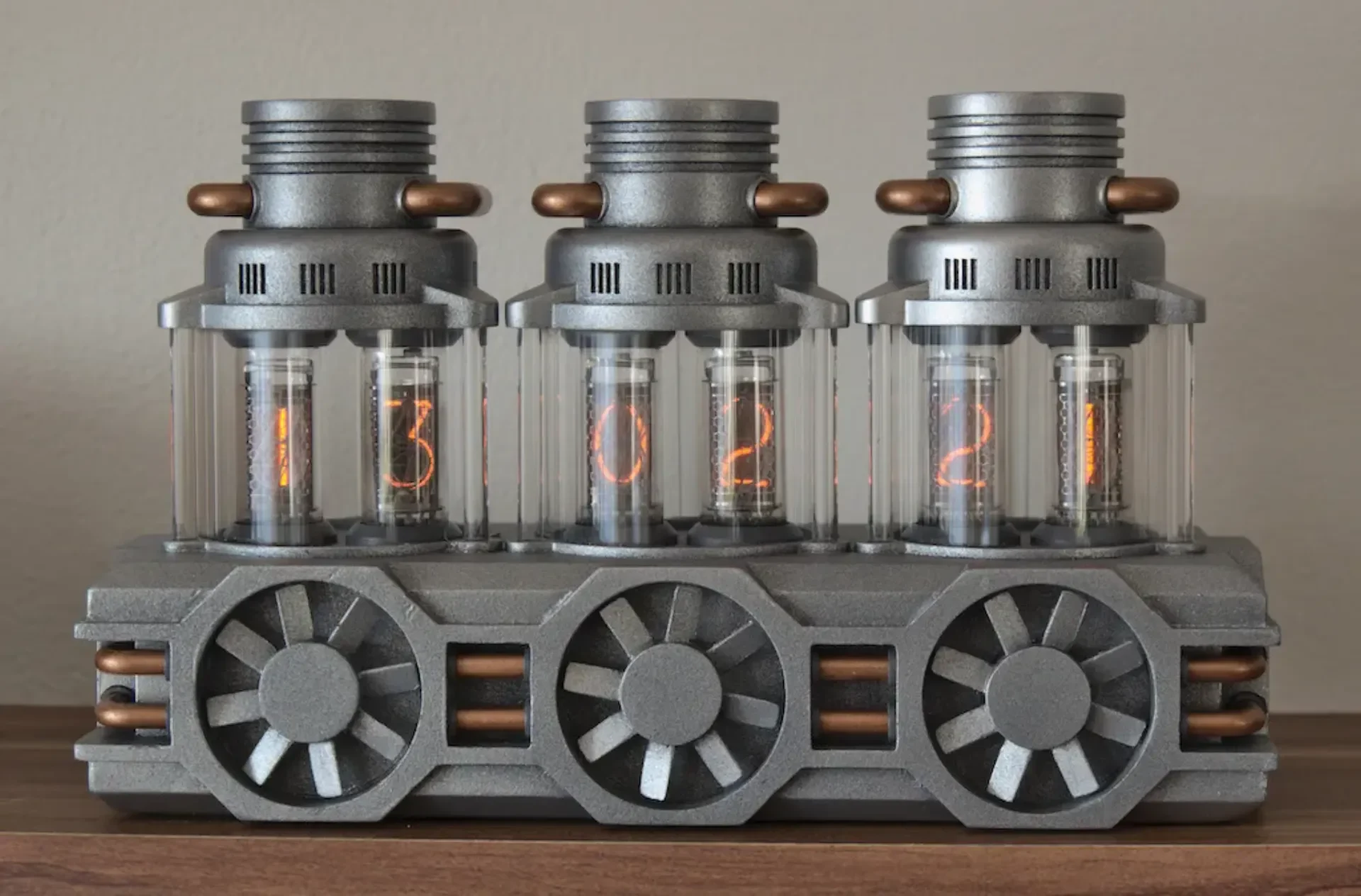

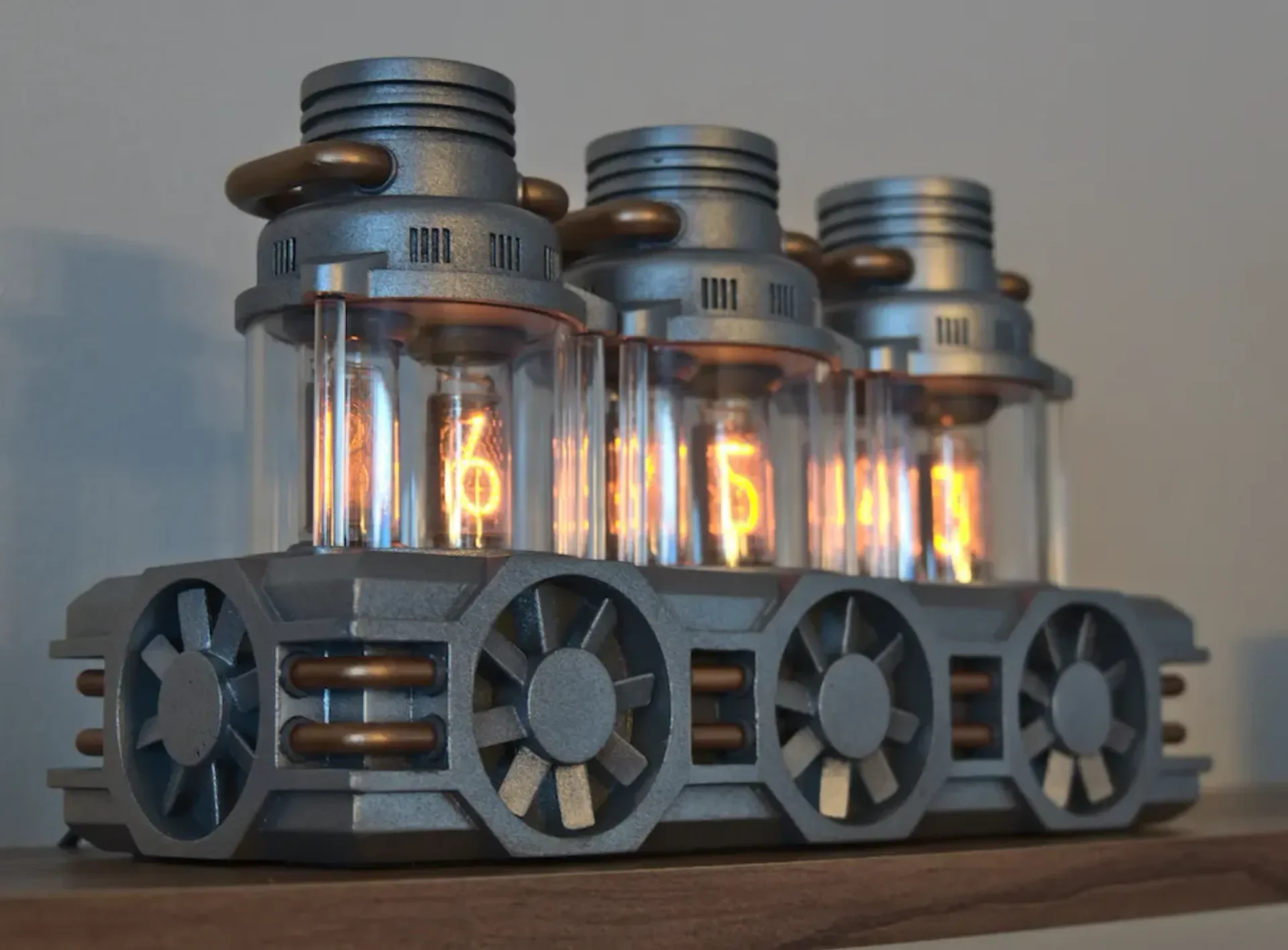

d4Rk N1x13

Story

Около двух лет назад я был очень взволнован этими газоразрядными лампами и часами (спасибо сериалу «Путешественники», сериалу HBO «Чернобыль» и другим). Я подумывал купить такой на Etsy, но потом решил сделать свой собственный.

К сожалению, ажиотаж неско��ько утих, и мне потребовалось около двух лет, чтобы завершить проект^^

Но вот оно!

Непечатные детали
Комплект Nixie (сделай сам: https://gra-afch.com/catalog/diy-kit-for-nixie-tubes-locks/diy-kit-for-nixie-tubes-locks-in-14 или собранный: https://gra-afch.com/catalog/nixie-tubes-lock-without-cases/nixie-tubes-locks-in-14-2*)
Акриловое стекло 5мм (https://www.plexiglas-shop.com/de/Produkte/SR0A070GT-5-00-2000-01-X.html)
Трубка акрилового стекла 60/54мм (https://www.plexiglas-shop.com/de/Produkte/RO0A070GT-60-00-54-00-2000-01-X.html)
Шестигранная прокладка M3 5 мм «мама», 4 мм «папа» (6 шт.)
(опционально) DIN 912 M3x10 (6x) и DIN 934 M3 (6x), для крепления нижней пластины, что у меня не совсем получилось
Шпатлевка, напильники и тонны наждачной бумаги
Суперклей
Edding 5200 перманентный спрей антрацитовый матовый (2x)
Edding 5200 перманентный спрей серебро
Edding 5200 медь для перманентного распыления

*Колонки между настоящими лампами Nixie должны быть удалены, и я не уверен, что высота трубок, припаянных к печатной плате, идеально соответствует моему дизайну. Имейте это ввиду, выбирая уже собранный комплект.

Настройки печати

Бренд принтера:

FlashForge

Принтер:

Создатель Про

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

0,1 — 0,3

Заполнение:

10 — 30%

Нить: FilamentWorld PLA

черный/белый

Примечания:

В основном все было напечатано с разрешением 0,1 мм. Только внутренние части (основание-внутреннее и основание-дно) были напечатаны с использованием 0,3, так как они не видны и их не нужно шлифовать.

Список запчастей
База
баз��вый-inner.stl (1x)

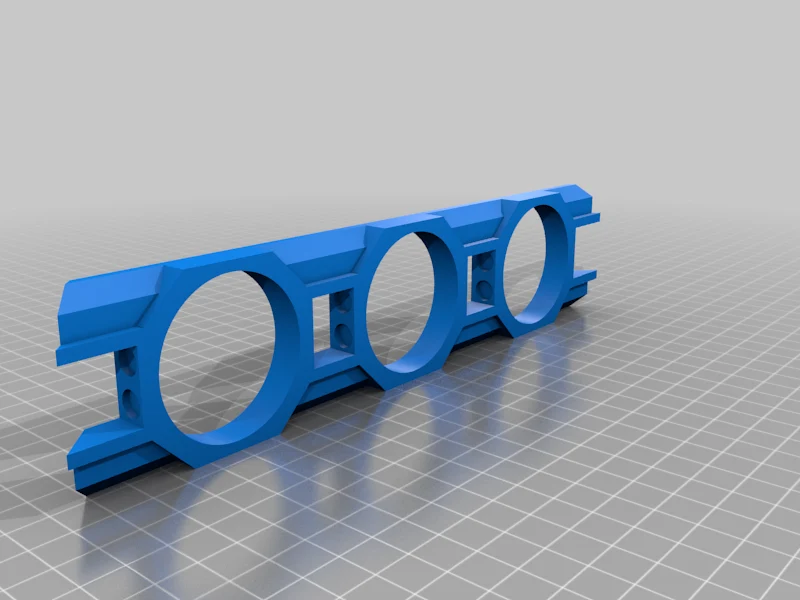

база-фронт.stl (1x)
база-back.stl (1x)
базовая сторона.stl (2x)
база-дно.stl (1x)

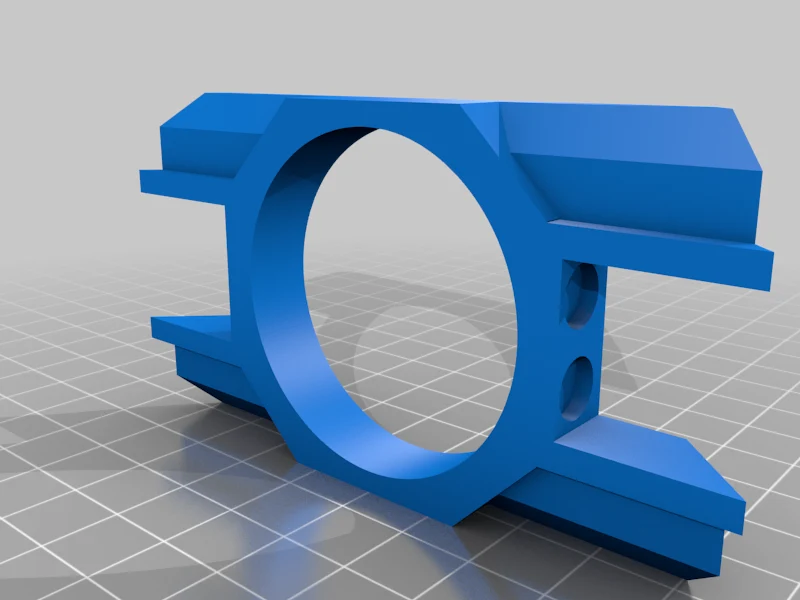

базовый-верхний-socket.stl (3x)
Верхние цилиндры

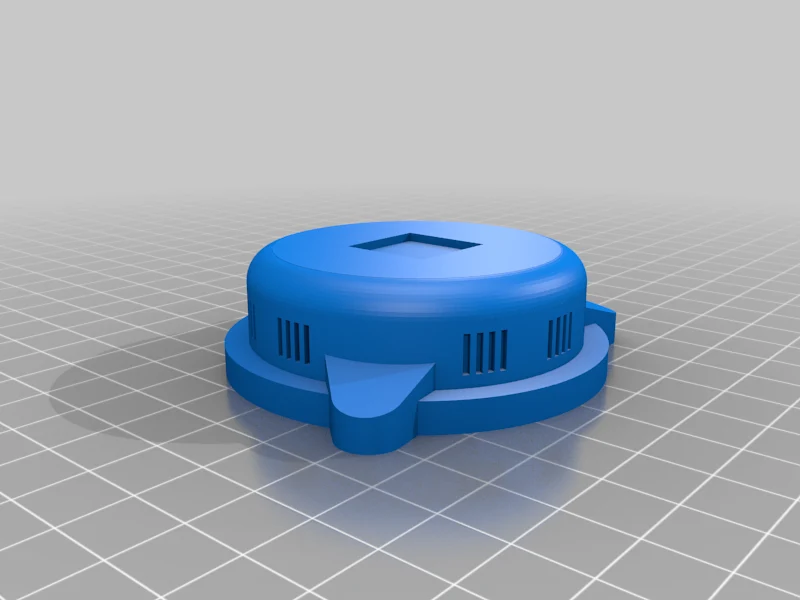

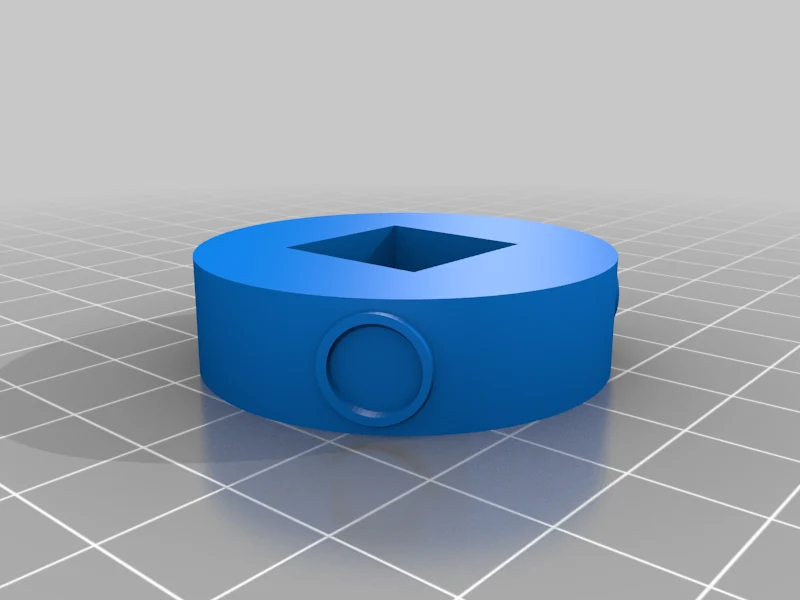

топ-base.stl (3x)
цилиндр-дно.stl (3x)
топ-пайп.stl (6x)
цилиндр-пластина-маленький.stl (9x)
цилиндр-пластина-большой.stl (6x)
цилиндр-top.stl (3x)
Вещи
база-фан.stl (5x)
трубка-socket.stl (12x)
базовая труба-bent.stl (8x)
базовая труба.stl (4x)
базовая труба-ring.stl (24x)
кнопка-меню.stl (1x)
кнопка-вверх-вниз.stl (2x)
Необязательно

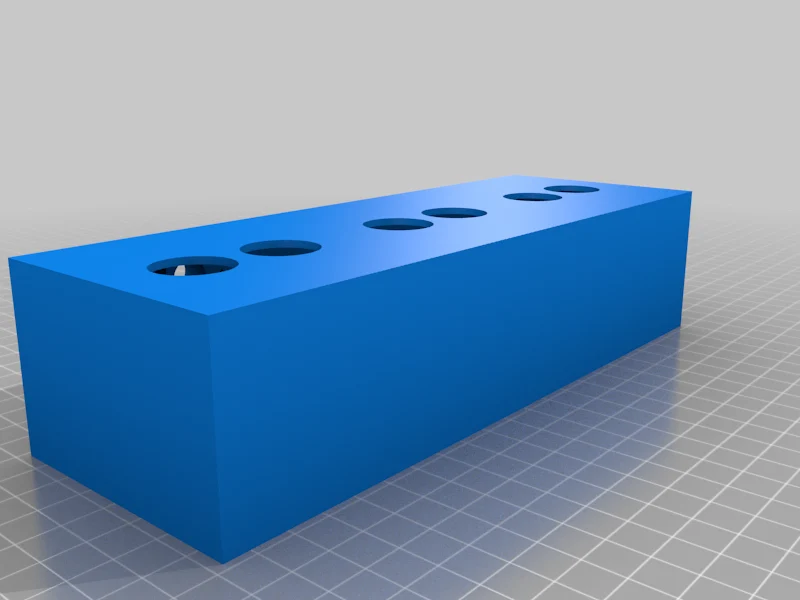

помощник по пайке трубок (1 шт., помогает выпрямить трубки)

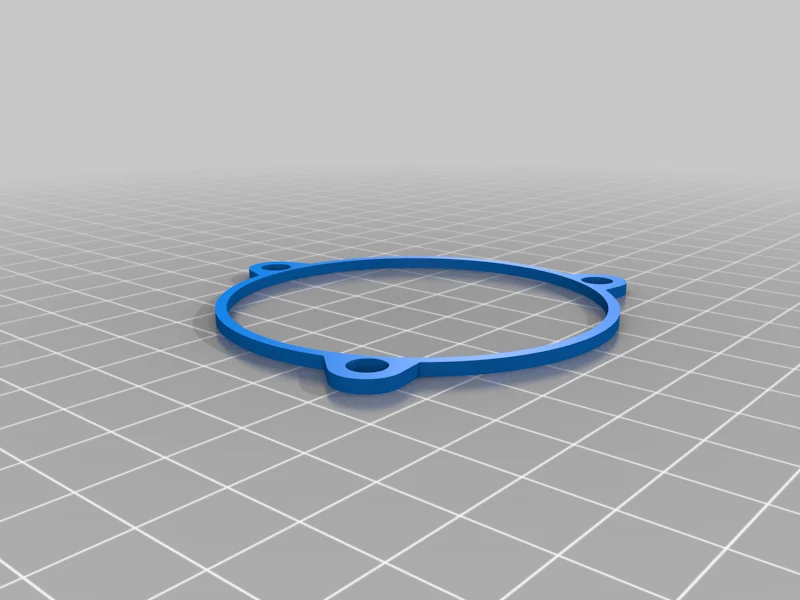

Вспомогательное кольцо для пайки трубок (2 шт., помогает получить правильную/одинаковую высоту для всех трубок)
helper-base-top-socket.stl (1x, помогает правильно расположить «top-base-socket»)
Пост-печать

Инструкции

В следующих разделах я постараюсь пройти с вами все отдельные шаги настолько хорошо, насколько смогу, чтобы объяснить все, что вам нужно знать, если вы планируете создать свои собственные часы d4Rk N1x13.

Если у вас есть какие-либо вопросы или предложения о том, что можно улучшить, просто дайте мне знать.

На самом деле я проделал некоторые из этих шагов более двух лет назад, на момент написания этой статьи, поэтому, пожалуйста, сообщите мне, если что-то упущено или не совсем правильно.

ГЛ и ВЧ!

База

Распечатайте все части
Отшлифуйте «основание внутри», по крайней мере, поверхности, к которым прикрепляются другие детали.

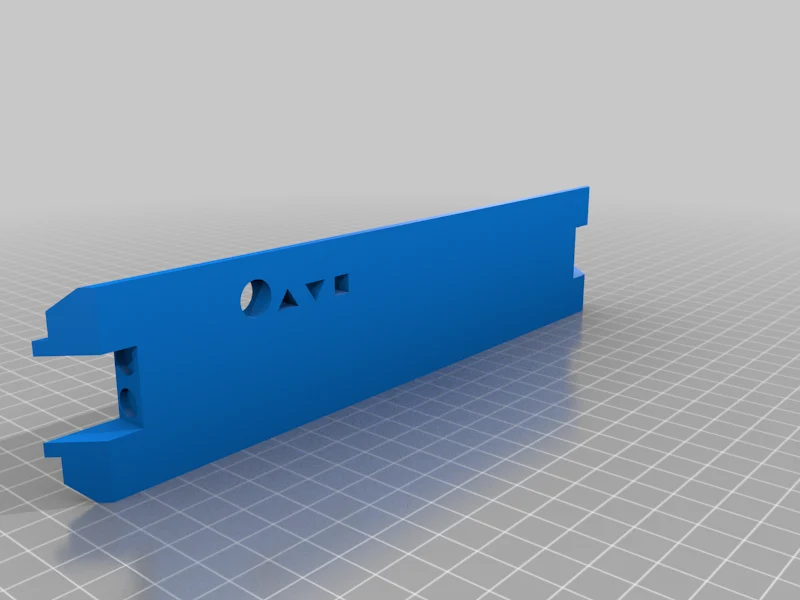

Отшлифуйте отверстия/вырезы на «основании спереди», «основании сзади» и двух частях «основания», так как это будет довольно сложно сделать после приклеивания их к «внутренней части основания».
Теперь склейте эти детали вместе, заполните зазоры и снова отшлифуйте, чтобы поверхность стала гладкой и выглядела как единое целое.
Отшлифуйте детали «основание-верхнее гнездо» и приклейте их к основной детали основания (4.), точное позиционирование довольно легко выполнить с помощью «вспомогательного основания-верхнего гнезда».

Электроника

Спаяйте все вместе (см. инструкции gra-afch), используйте «вспомогательную паяльную трубку» вместе с двумя частями «вспомогательной трубки для пайки» для пайки газоразрядных трубок, чтобы выровнять их прямо и на правильную высоту.
Приклейте шестигранные проставки к части «основание-дно».
Прикрепите комплект Nixie к части «база-дно», используя другие шестигранные проставки (точно не помню, какие именно).
