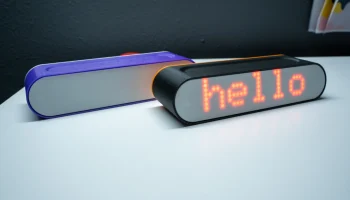

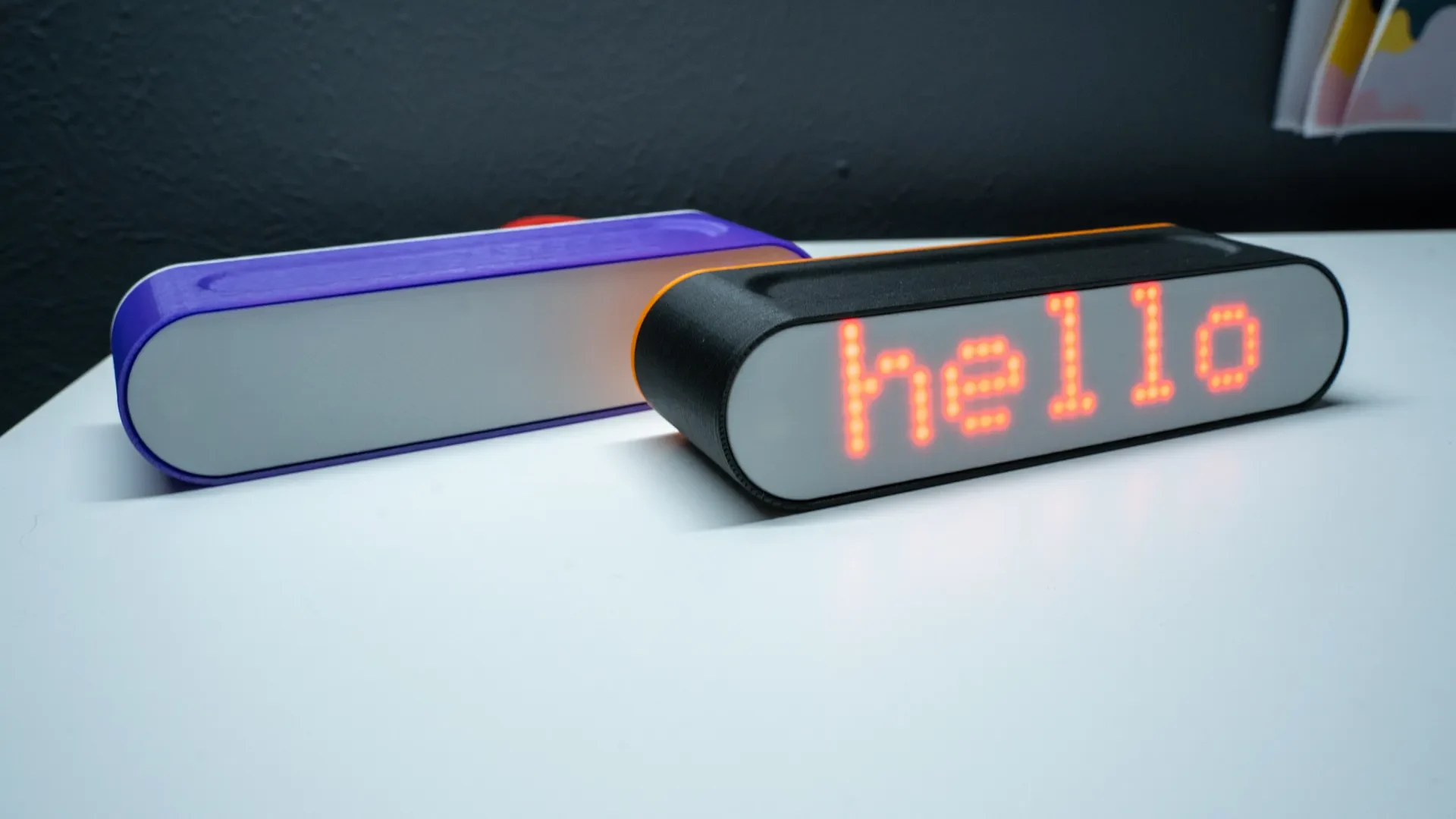

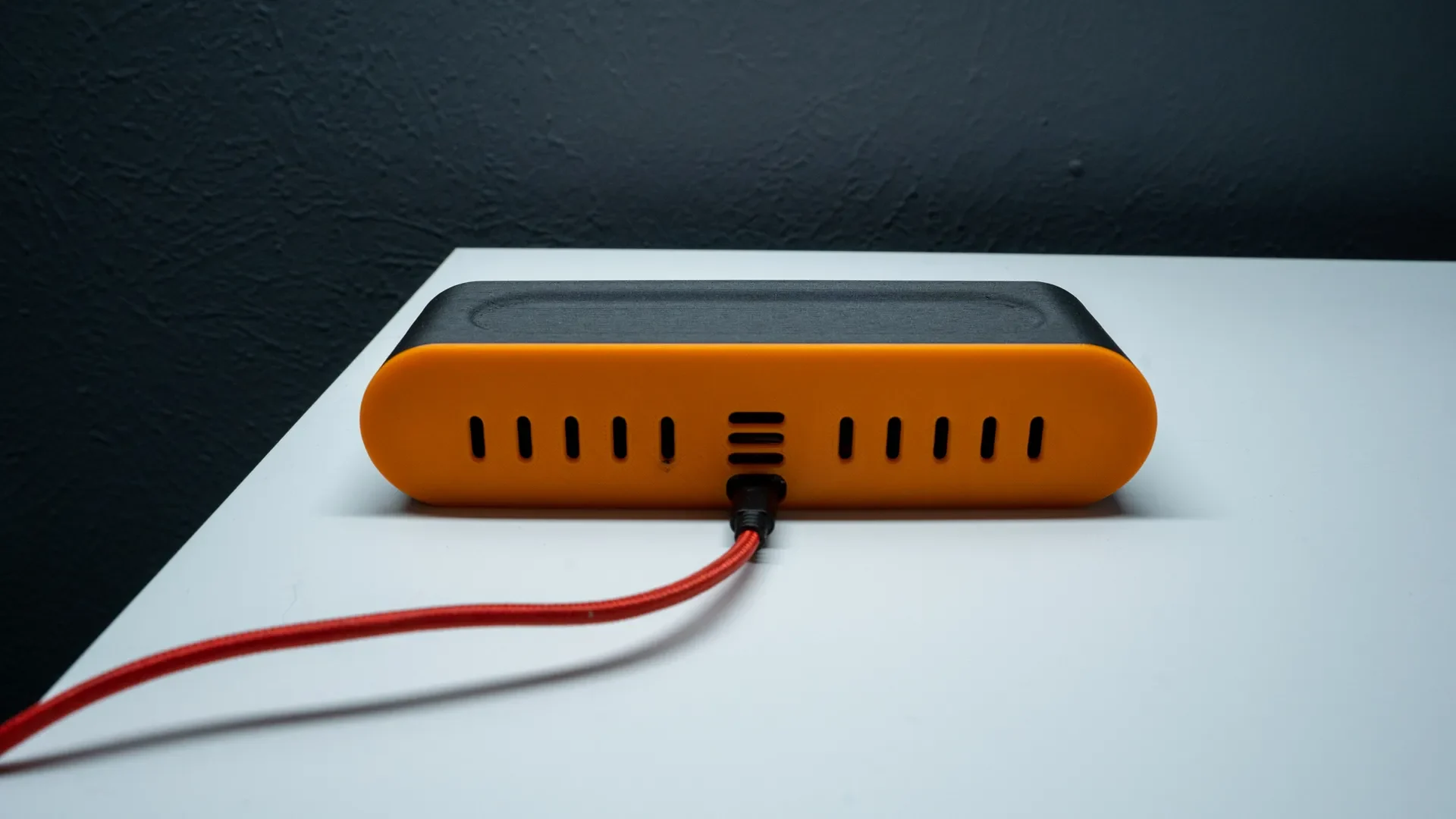

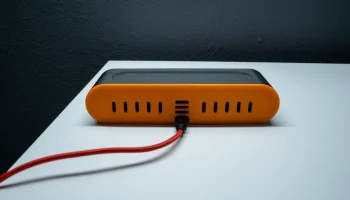

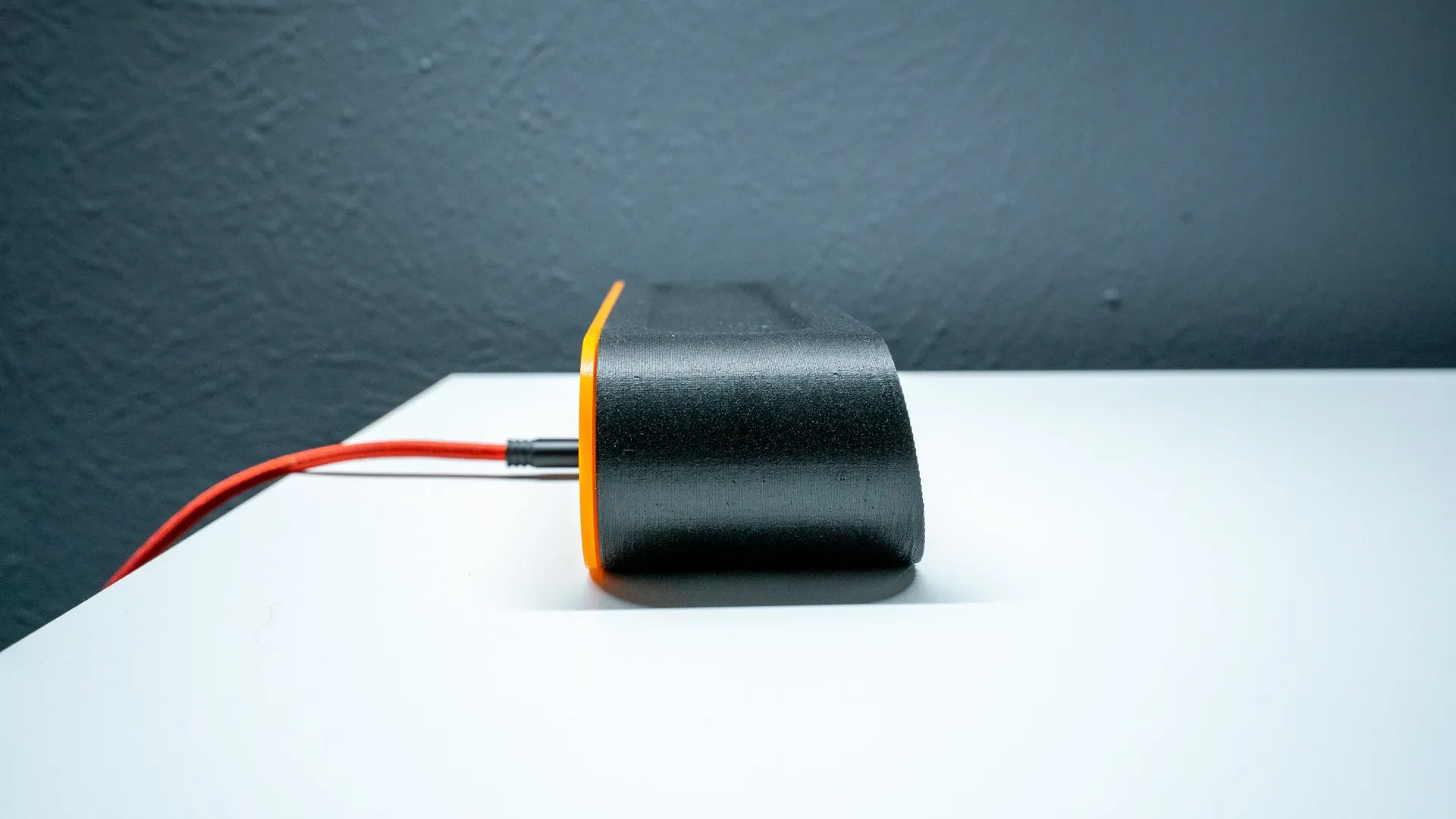

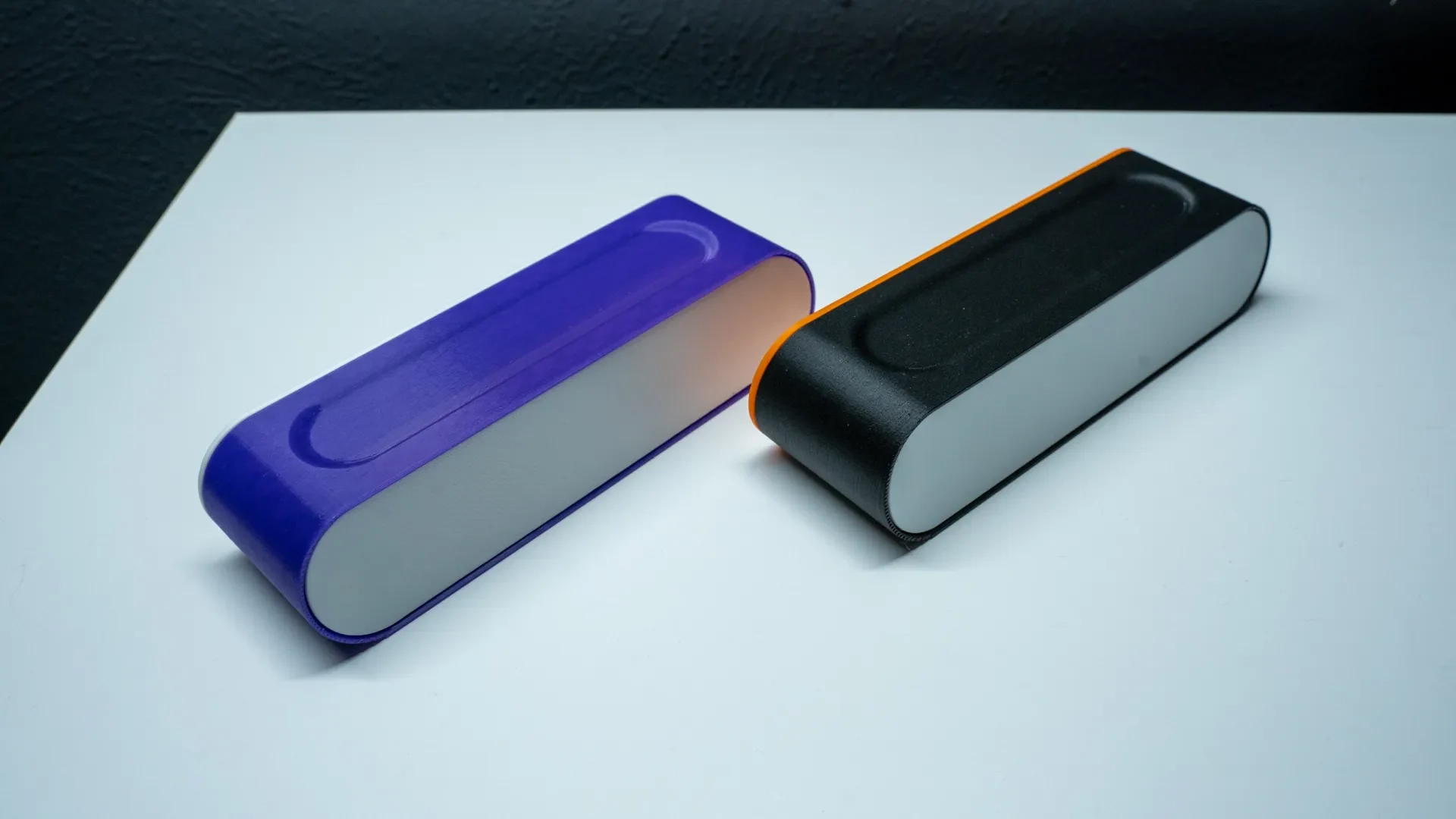

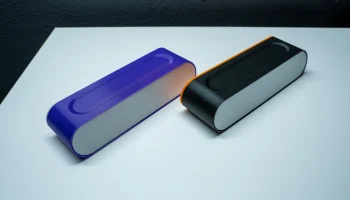

Умный светодиодный шатер

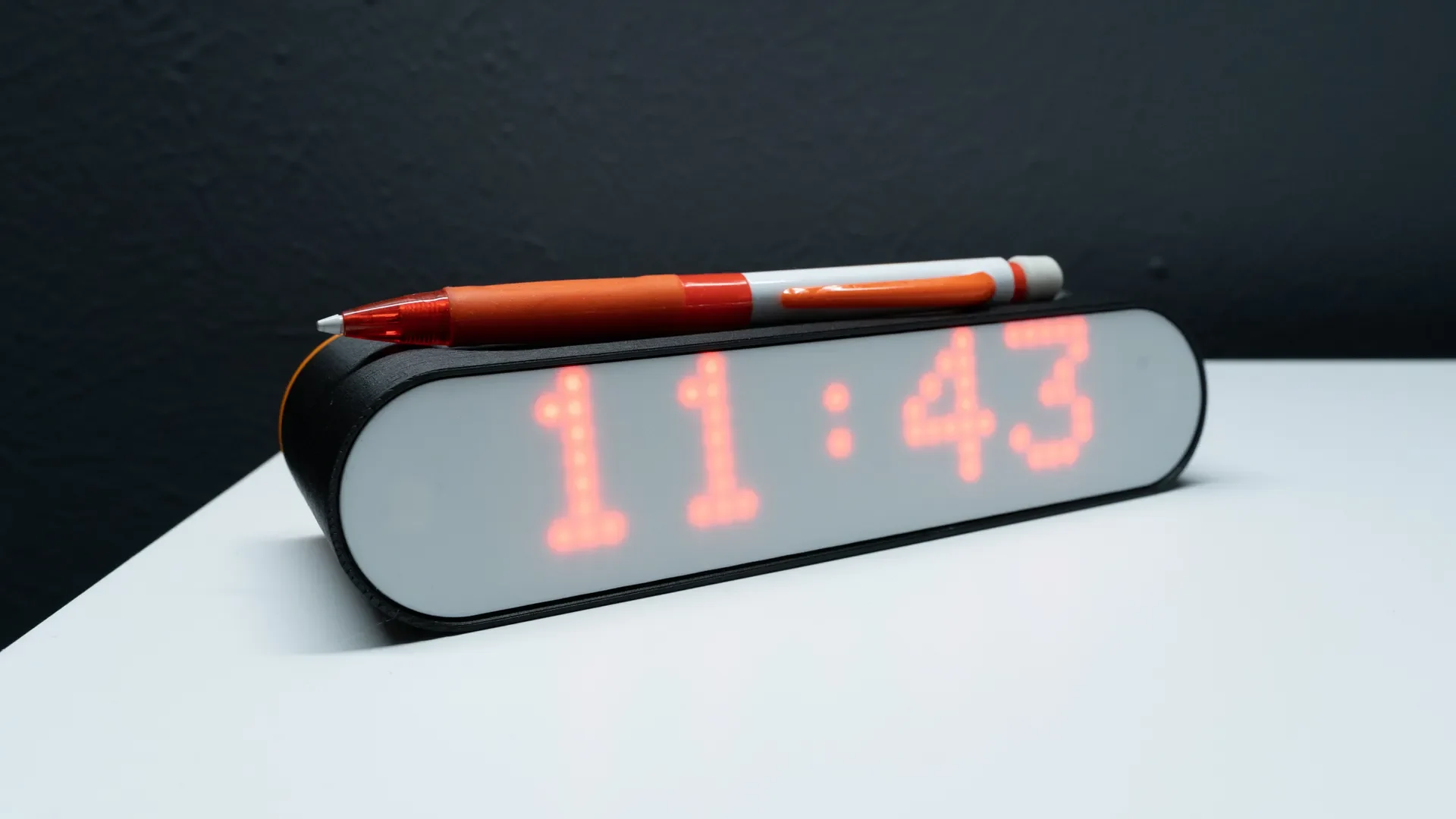

Хотите самую свежую информацию о погоде, времени, заголовках новостей и статусе октопринта? На седьмой неделе моего изучения САПР я решил поработать над своей версией умного светодиодного шатра. ��дохновением для этого проекта послужила одна из моих первых гравюр. Фантастический проект ESP8266 Wemos Clock News Weather Scrolling Marquee от Qrome. Я просто хотел попробовать свои силы в моделировании своей собственной версии.
Спецификация материалов:
Вам понадобится около 150 граммов нити или примерно 2,50-3 доллара за материал для печати. Также потребуется приобрести wemos d1 mini (или клон) и светодио��ную матрицу MAX7219. Всего у вас должно быть около 15-20 долларов на весь проект. Однако вы можете значительно снизить эту цену, если готовы дождаться доставки и приобрести компоненты в прямой торговой точке, например на AliExpress.
Вемос Д1 мини:
www.amazon.com/Organizer-ESP8266-Internet-Development-Compatible/dp/B081PX9YFV/
www.aliexpress.us/item/2255799860326931.html
Светодиодная матрица MAX7219:
www.amazon.com/NOYITO-MAX7219-Display-Suitable-Microcontroller/dp/B07VXL96ND/
www.aliexpress.us/item/2255800945325764.html?
Распечатать инструкции:
Печать деталей довольно проста. Просто распечатайте их в указанной ориентации. Никакие опоры не нужны. Однако вам нужно будет подумать о прозрачности нити, которую вы используете для передней пластины диффузора. Я предполагаю, что любая нить более светлого цвета подойдет.
Поддерживает: Нет
Заполнение: 10%
Разрешение: 0,20 (хотя 0,10 может выглядеть немного лучше для переднего диффузора).
Инструкции по сборке:
Итак, эта часть немного более глубока, но не бойтесь. Это действительно простой процесс, который отлично подходит для тех (меня), кто только учится паять. Поверьте, если я смогу это собрать, то сможет и любой. При этом это руководство, возможно, не охватывает все сценарии использования, но оно должно дать вам полнофункциональную интеллектуальную светодиодную рамку и отличное место для начала.

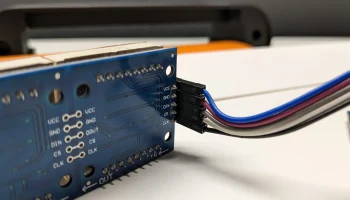

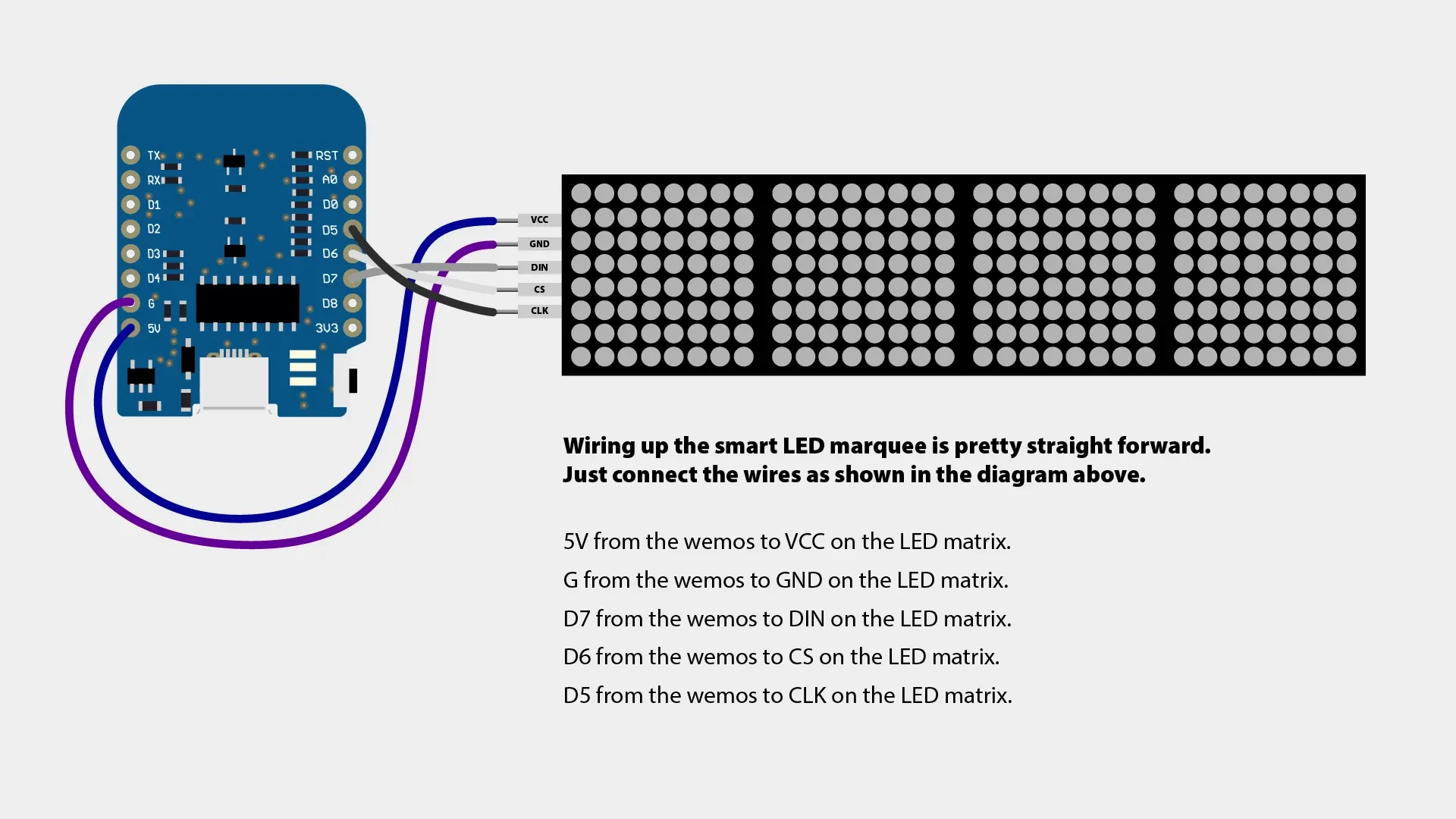

Как пластырь, давай��е просто оторвем его и преодолеем болезненную часть. Подключение и пайка проекта довольно просты и на самом деле вам потребуется припаять всего пять проводов. В галерею я включил простую схему подключения и фотографию моей последней (не судите меня) пайки. Я использовал женские перемычки для подключения к светодиодной матрице и отрезал концы, чтобы припаять их к wemos d1 mini.

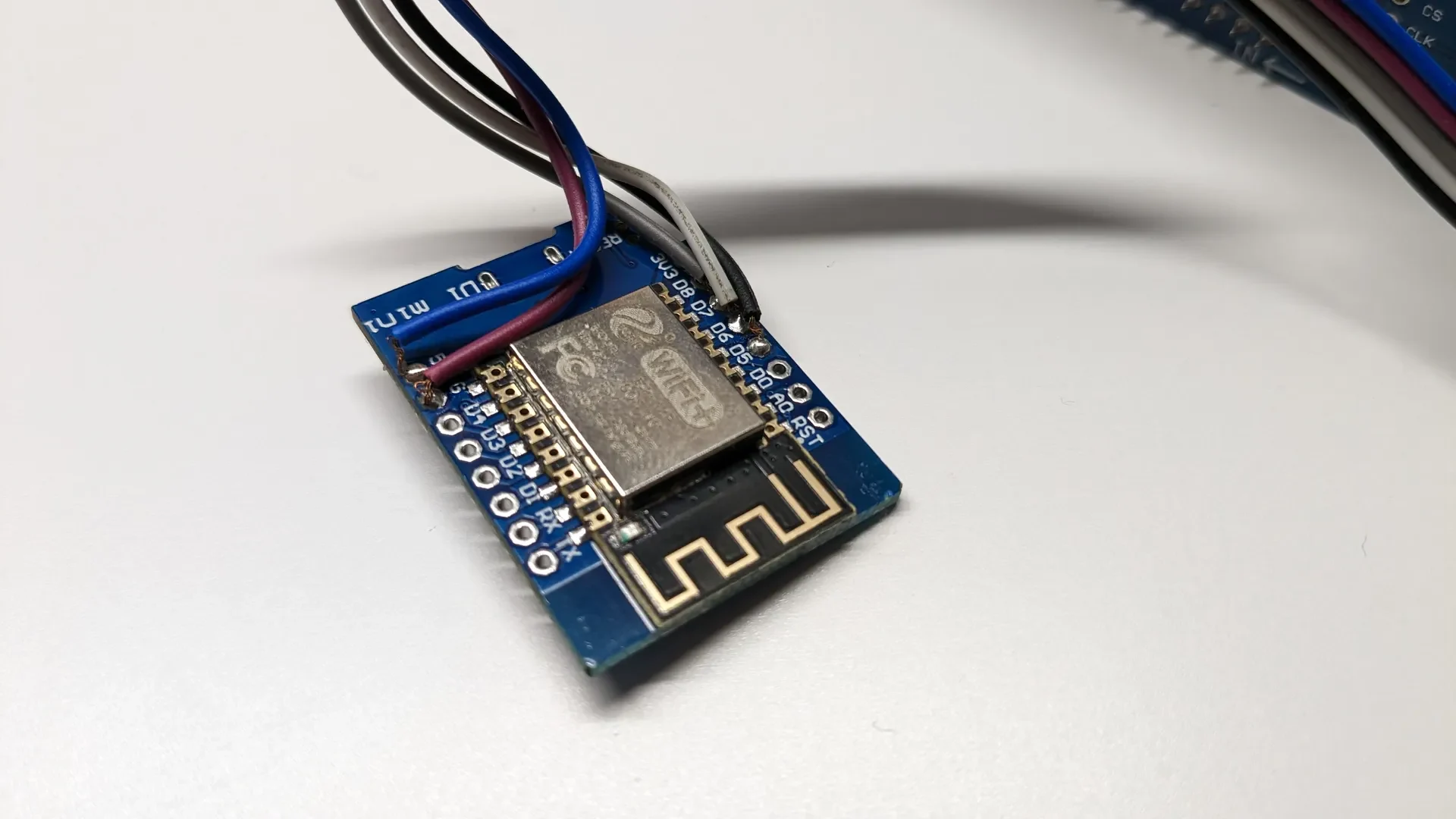

Теперь, когда паяльник нагрелся, припаиваем несколько проводов. Единственные контакты на Wemo, которые нам нужно припаять, это 5V, GND, D5, D6, D7. Если вы, как я, используете перемычки типа «мама», просто выберите пять разных цветов и припаяйте их к Wemos.

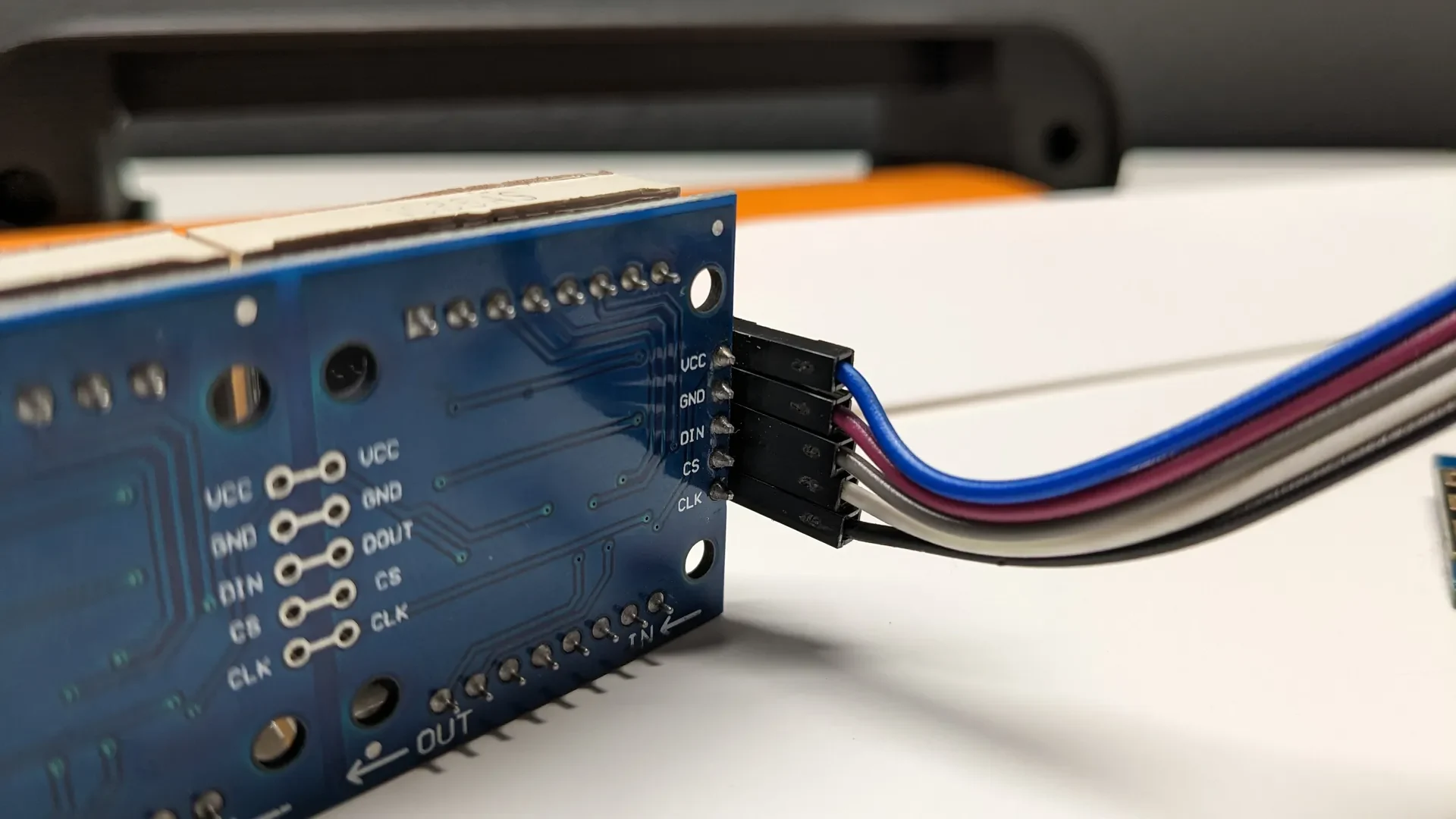

Поздравляю! Вы только что прошли самую сложную часть этого проекта. Теперь поместите гнездовую часть провода на штифт и медленно согните их по направлению к задней части светодиодной матрицы. При желании вы можете отпаять разъемы и припаять провода непосредственно к светодиодной матрице.

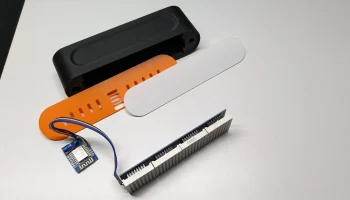

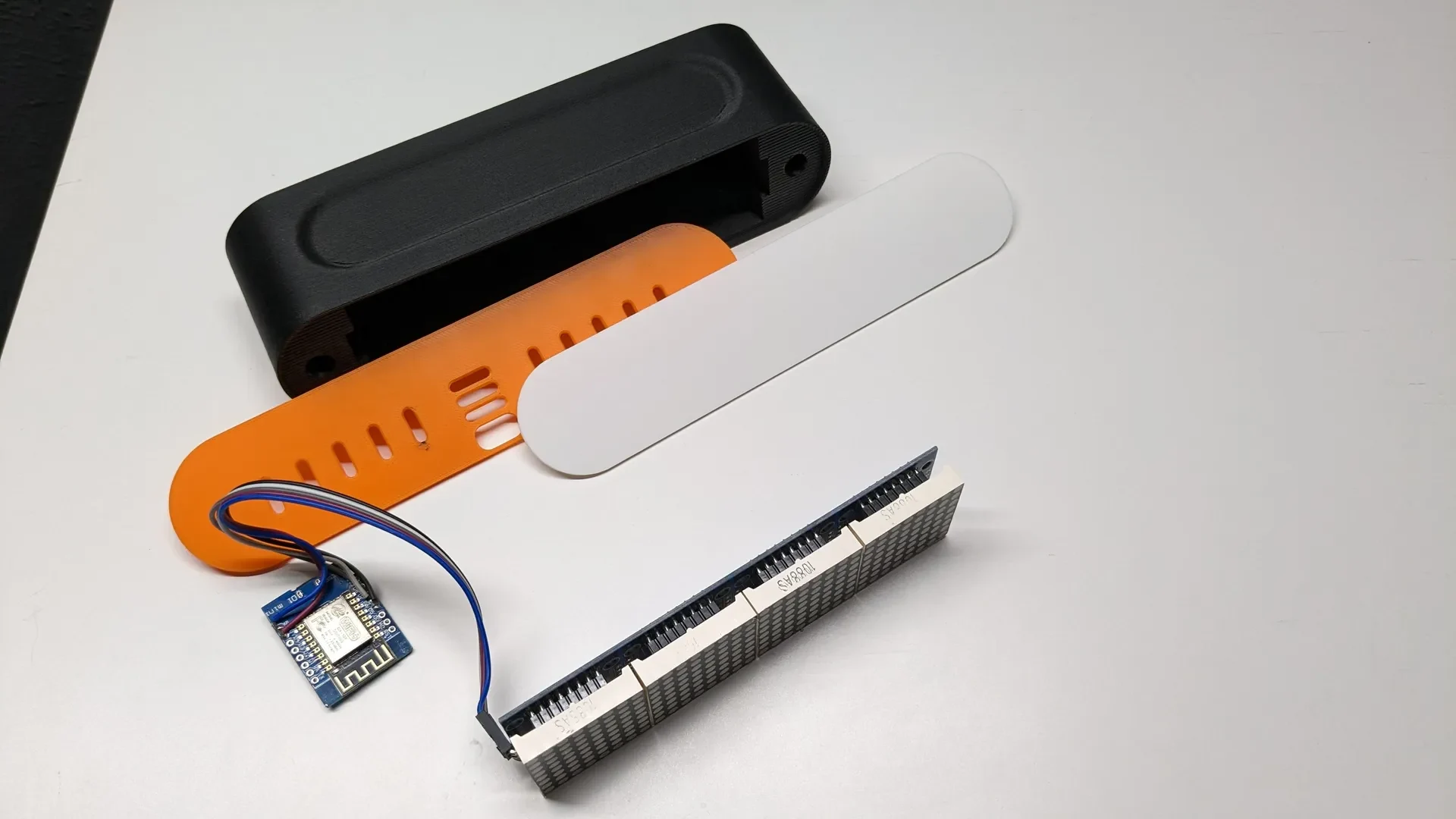

Когда все будет собрано, просто вставьте светодиодную матрицу в переднюю часть корпуса и вставьте wemo в предусмотренное крепление. Затем установите заднюю панель и переднюю пластину диффузора, и вы готовы прошить код.
Перепрошивка исходного кода прокрутки области выделения Qrome:
Вместо того, чтобы рассказывать вам об установке кода, я остановлюсь на паре отличных ресурсов, взятых из исходного поста Qrome. Первый вариант — непосредственно со страницы GitHub Qrome, которую вы можете найти по адресу github.com/Qrome/marquee-scroller. Он проделал отличную работу по документированию процесса, и именно здесь вы найдете файлы, необходимые для загрузки.
Для тех, кто предпочитает посмотр��ть видео, Крис из подвала Криса также создал фантастическое видео, в котором рассказывается обо всем процессе, и очень рекомендую его видео, если вы рассматриваете этот проект.
Примечания:
Наслаждайтесь! Если вам понравился этот принт, поделитесь своими марками и подумайте о том, чтобы оценить эту модель. Пока вы этим занимаетесь, обязательно
