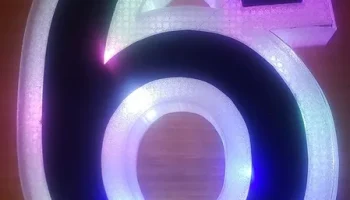

Светодиодные номера домов
Это отдельные 6-дюймовые номера домов. Фактический размер корпуса составляет 7 дюймов в высоту.
У каждого номера есть верхняя и нижняя части, которые соединяются вместе. Внутри можно установить светодиодные фонари для отображения номера днем или ночью. Верхний компонент состоит из двух или более частей, которые можно напечатать отдельно или использовать в многоцветной печати. Я без проблем попробовал масштабировать цифры до 50%. Масштабирование на уровне 60 % дает хороший показатель для небольших проектов.

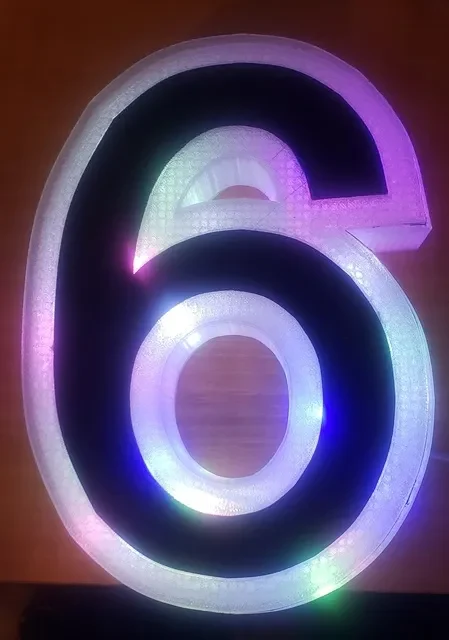

Я также обнаружил, что изменение прозрачности и цвета корпуса сзади придает ему вид с подсветкой. Я установила маленькие гирлянды, чтобы получилась отличная подставка для дня рождения (топпер для торта).
Цифры можно использовать со светодиодами или без них. Можно использовать практически любой тип светодиодной ленты.
Одноцветным светодиодным лентам даже не понадобится контроллер, если не требуется контролировать яркость.
Для индивидуально адресуемых светодиодных лент (цифровых) потребуется контроллер.
Аналоговым полоскам понадобится контроллер для регулировки цвета и яркости.
Используемые детали:
Я использовал PETG только потому, что мне хотелось большей долговечности, поскольку они находятся снаружи.
Я использовал прозрачный PETG SUNLU и черный PETG SUNLU. Эта нить отлично рассеивает свет. Сейчас я работаю с яркостью 10% и все хорошо видно.
В качестве контроллера я использовал: Bluetooth-контроллер TOPXCDZ Mini RGB от Amazon. Это контроллер Bluetooth, использующий телефонное приложение DuoCo.
Стандартные аналоговые светодиоды RBG. Я не использовал IP67 (водонепроницаемый), чтобы можно было лучше загибать углы.
Обычно я использую плату QuinLED с WLED, но решил не делать источники света индивидуально адресуемыми.
Инструкции по печати (могут различаться в зависимости от вашего оборудования и программного обеспечения):
В срезе поместите верх и низ числа для печати. Для небольших печатных платформ может потребоваться 2 отдельных отпечатка.
При печати верхней части поверните номер лицевой стороной вниз.
Сохраняйте нижний и верхний компоненты в одинаковой ориентации на рабочей пластине. Это поможет при сборке, если принтеры X и Y не откалиброваны идеально.
Разбейте модель на отдельные объекты (одноцветная печать) или части (при многоволоконной печати).
Установите внутреннюю центральную часть (цифру) как прозрачную нить.
Установите для остальных частей тела выбранный цвет тела.
Заполнение можно увидеть сквозь прозрачный цвет. Возможно, будет интересно поэкспериментировать с разными наполнителями для создания разных образов. Соты выглядели хорошо.
Я использовал текстурированную сборочную пластину, и получилось великолепно!
Распечатать
Инструкции по сборке:

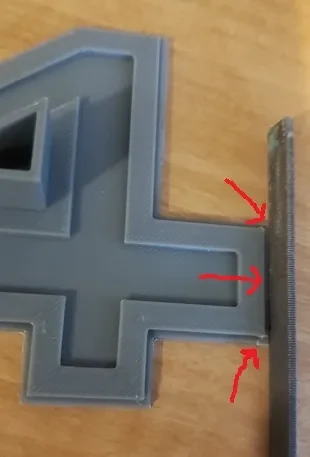

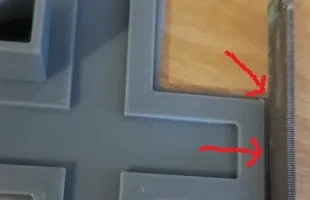

Из-за жестких допусков и точности принтера может потребоваться легкая шлифовка. Легкая шлифовка острого края верхней части, который защелкивается в основании, может помочь, если посадка слишком плотная. На фотографии видно, что может помочь легкая шлифовка или опиливание углов и коротких кромок.
После того, как числа напечатаны и они соединились, просверлите отверстия для крепежных винтов и выхода провода.

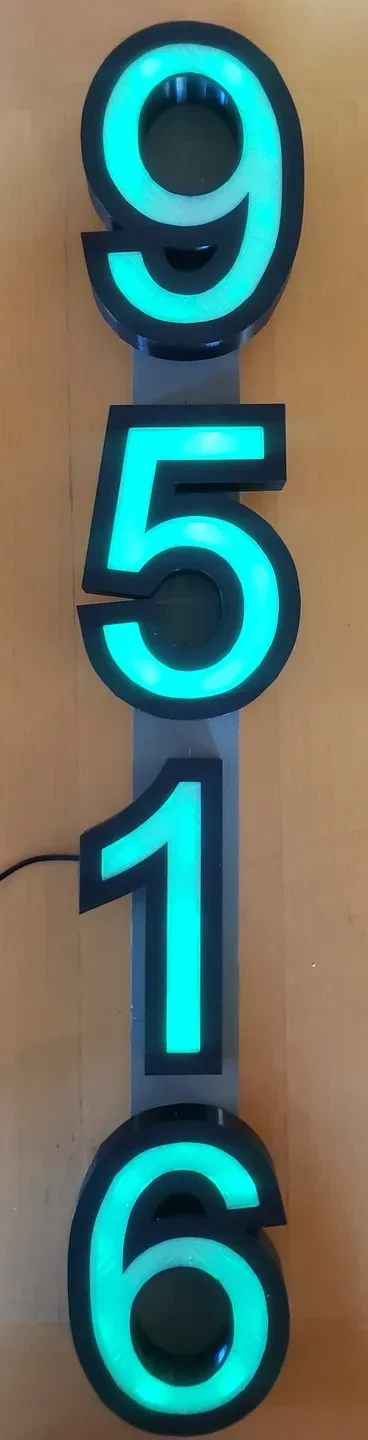

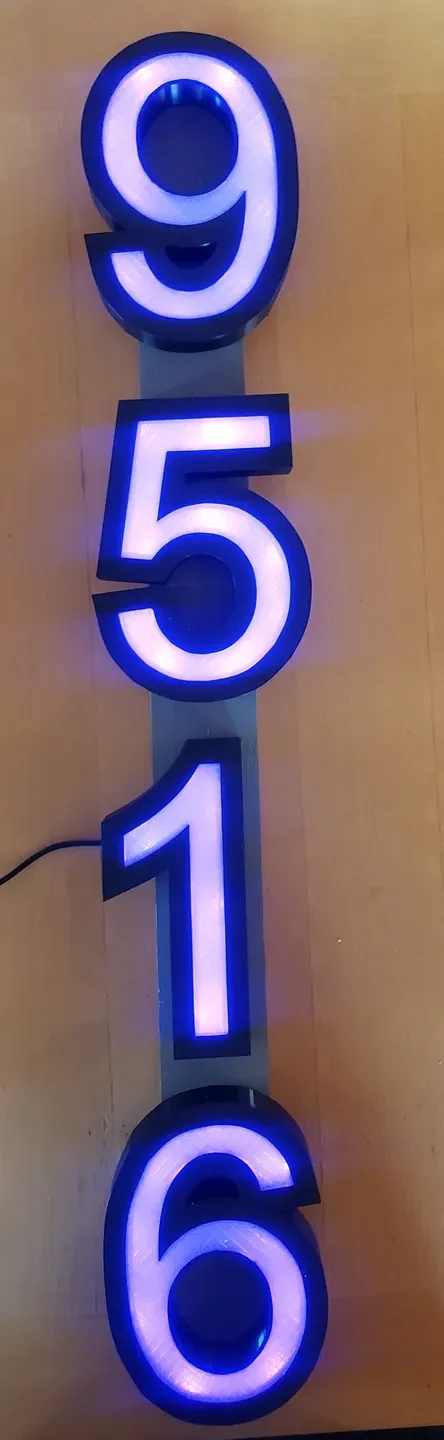

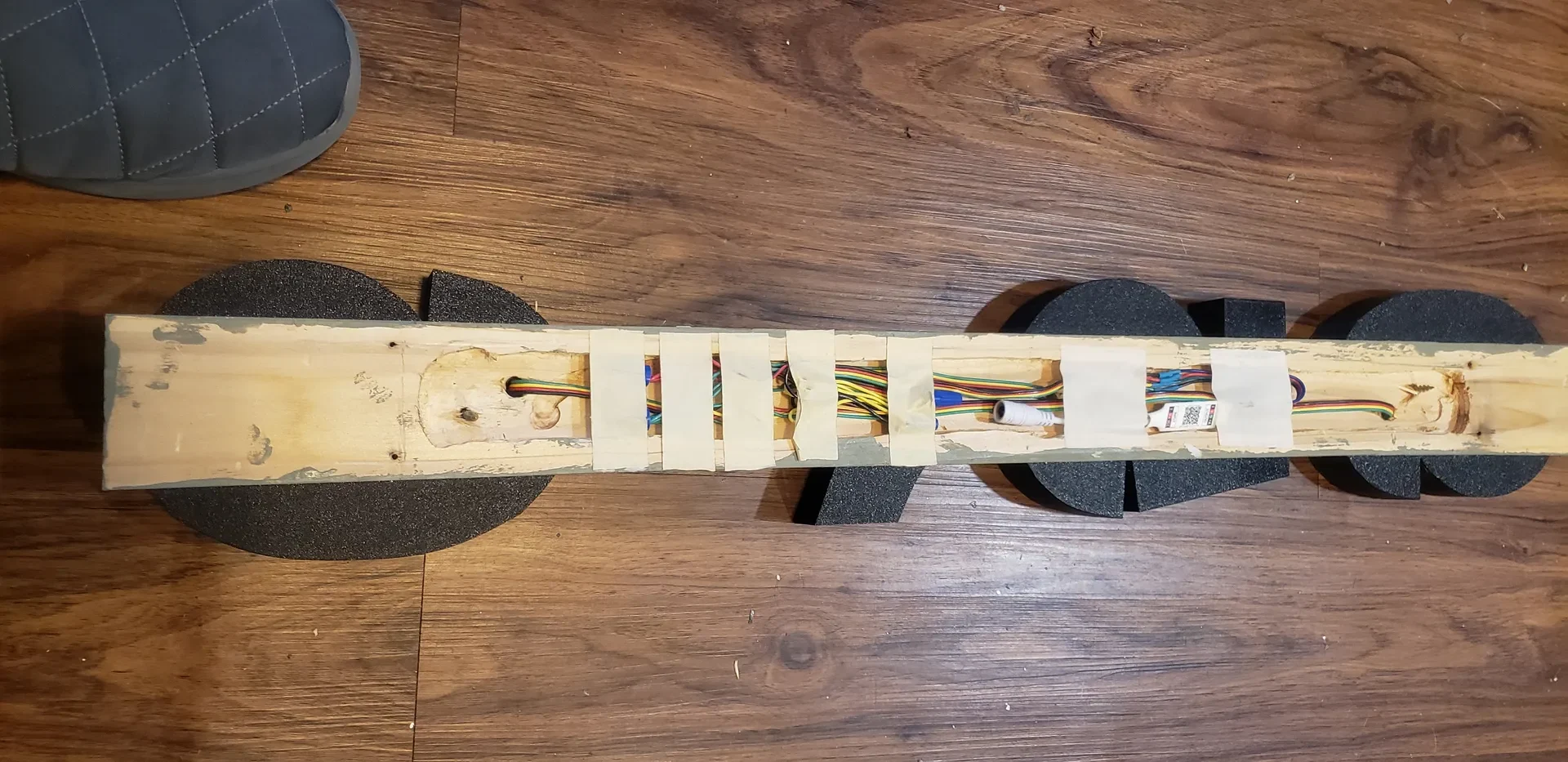

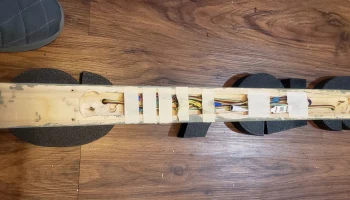

Поскольку мне нужно было смонтировать несколько номеров, я решил разместить их на доске. Сзади я вырезал слот для проводов и размещения контроллера.
Я вырезал и установил аналоговые светодиодные ленты RGB (12 В) достаточной длины, чтобы их можно было обвести вокруг внешнего края основания. Я припаял 4-жильный ленточный кабель к каждому разъему и пропустил его в задний канал.
Затем я использовал проволочные гайки, чтобы соединить все общие провода для каждого номера. и подключил эти провода к маленькому контроллеру.

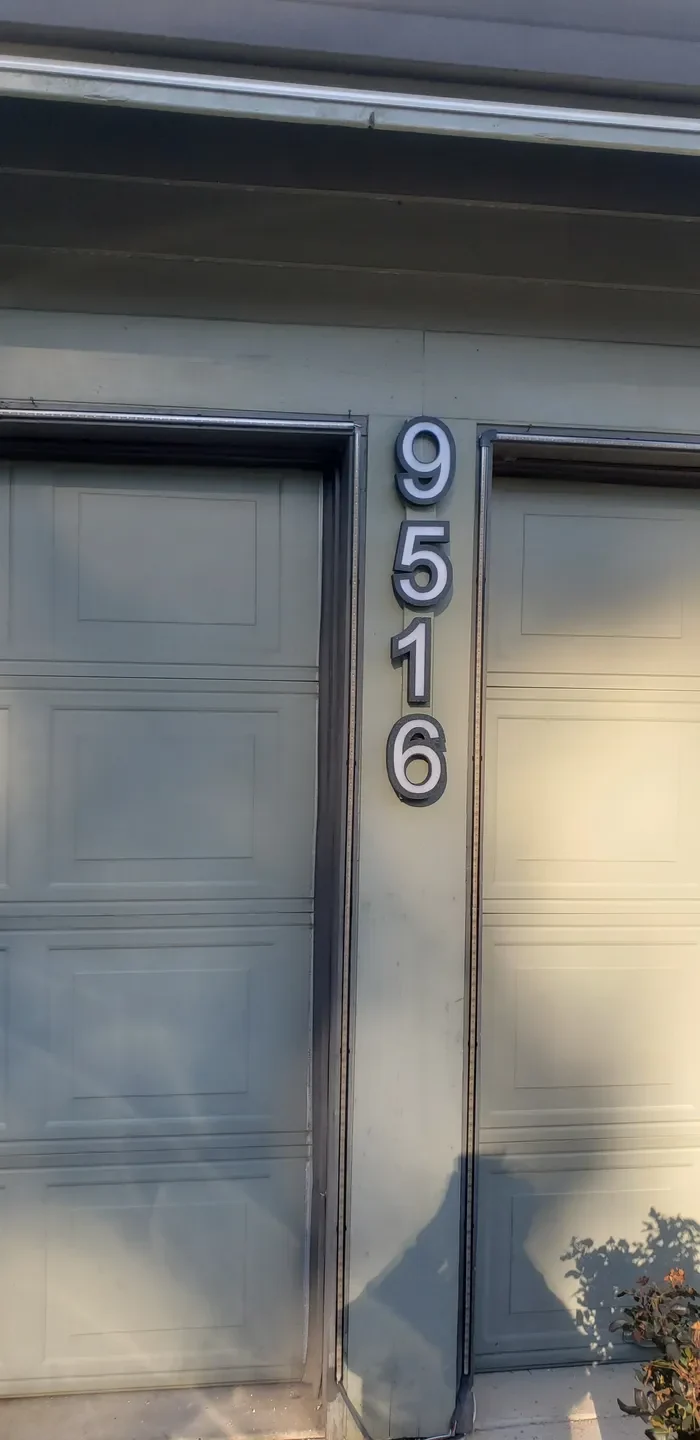

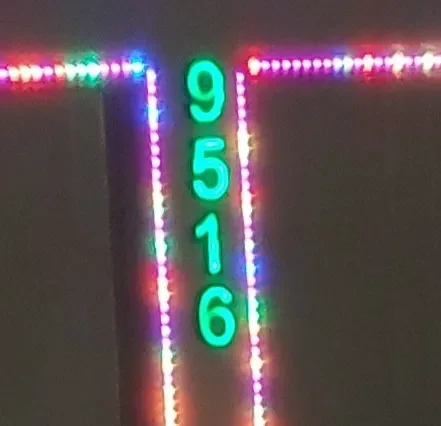

Я мог бы провести 4 провода через стену дома и иметь там управление, но он был достаточно мал, чтобы его можно было закрепить на световой полосе, поэтому я пропустил шнур питания только через стену. Ваша установка будет отличаться!
После завершения я выстелил дно алюминиевой фольгой для лучшего отражения света. Я использовал двойную липкую ленту, чтобы закрепить фольгу на месте.
Закройте фары крышками, и вы готовы к работе!
