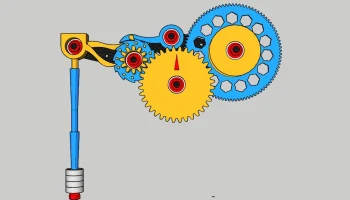

Часовой механизм с использованием спускового механизма Г...

Тик-так, тик-так, тик-так. Что лежит между ударами времени? Ритм. Приятно строить, смотреть и слушать.

У меня были большие проблемы с определением правильных углов для проектирования ненадежного спускового механизма с нуля, поэтому я начал исследования. Я наткнулся на изображение маятниковых часов Галилея: upload.wikimedia.org/wikipedia/commons/8/8c/Galileo_Pendulum_Clock.jpg и был очарован дизайном их спускового механизма. Это действительно простое и умное устройство, и мне захотелось его опробовать.

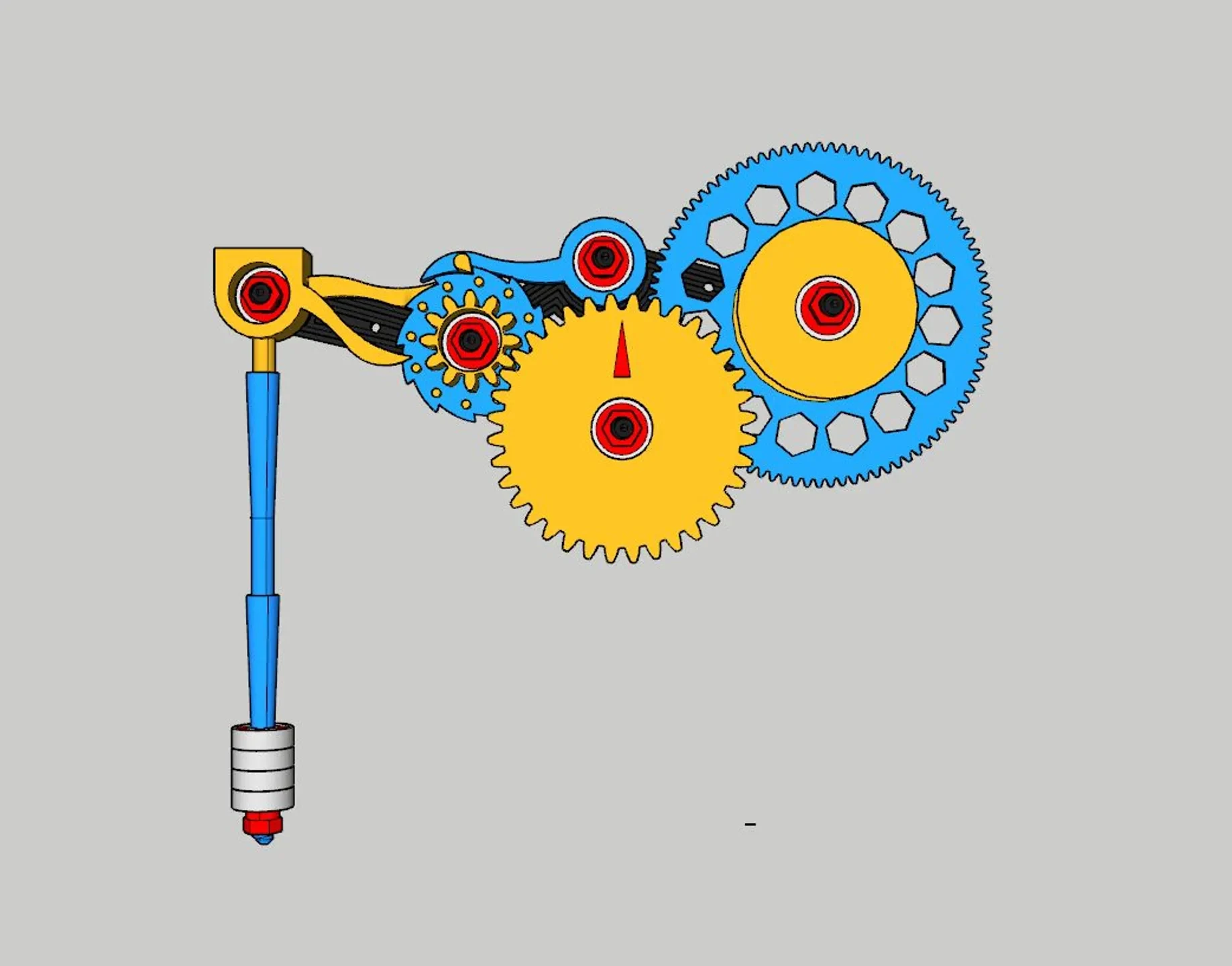

Следует отметить, что конструкция Галилея является лишь идеей и не была полностью завершена. Мне действительно нет смысла переделывать модель деталь в деталь; это было сделано раньше. Вместо этого я решил сделать свои собственные часы и использовать в качестве вдохновения спусковой механизм Галилея. Результатом является рабочая демонстрация того, как можно использовать маятник для регулирования движения в определенные моменты времени.

Это был отличный опыт обучения. Я старался сделать все как можно проще, сохраняя при этом отдельные части различимыми. Основная цветовая схема слишком великовата, но я хотел, чтобы все функции были видны.

Необходимое оборудование:

15 стандартных подшипников 608 (от скейтбордов и спиннеров). Подшипники используются в качестве точек поворота и грузов. Вы можете заменить восемь [8] подшипников, используемых в качестве приводного груза, чем-нибудь другим.
Леска, веревка или, может быть, тонкая цепочка. Нить, вероятно, даже подойдет. Это будет линия привода.

Примечания по сборке:

Модели должно быть относительно легко печатать, если у вас нет проблем с прилипанием стола и уровнем.
Через пару взаимодействий гайка/втулка показалась слишком тугой в верхней части отверстия (в нижней части отпечатка). Я думаю, что это слоновья нога. Рассверлил втулки канцелярским ножом, и тогда все работает гладко.
Для подшипников диаметром 22 мм нет зазора, поэтому вам, возможно, придется постучать по ним тупым предметом. Всего несколько легких нажатий, чтобы все заработало. Ударять по предметам весело.
Ведущее колесо имеет по подшипнику с каждой стороны, все остальные шестерни имеют по одному подш��пнику, запрессованному в заднюю сторону.
Основание маятника — единственная часть, которая нуждается в поддержке. Он печатает на своей стороне (поскольку в данный момент находится stl)
Я включил gcode для всех отпечатков с остановками для изменения цвета.
Распечатывайте части маятника прямо вверх по одной или по две за раз. Их труднее всего печатать из-за их высоты и небольшого основания. Хотя вполне осуществимо.

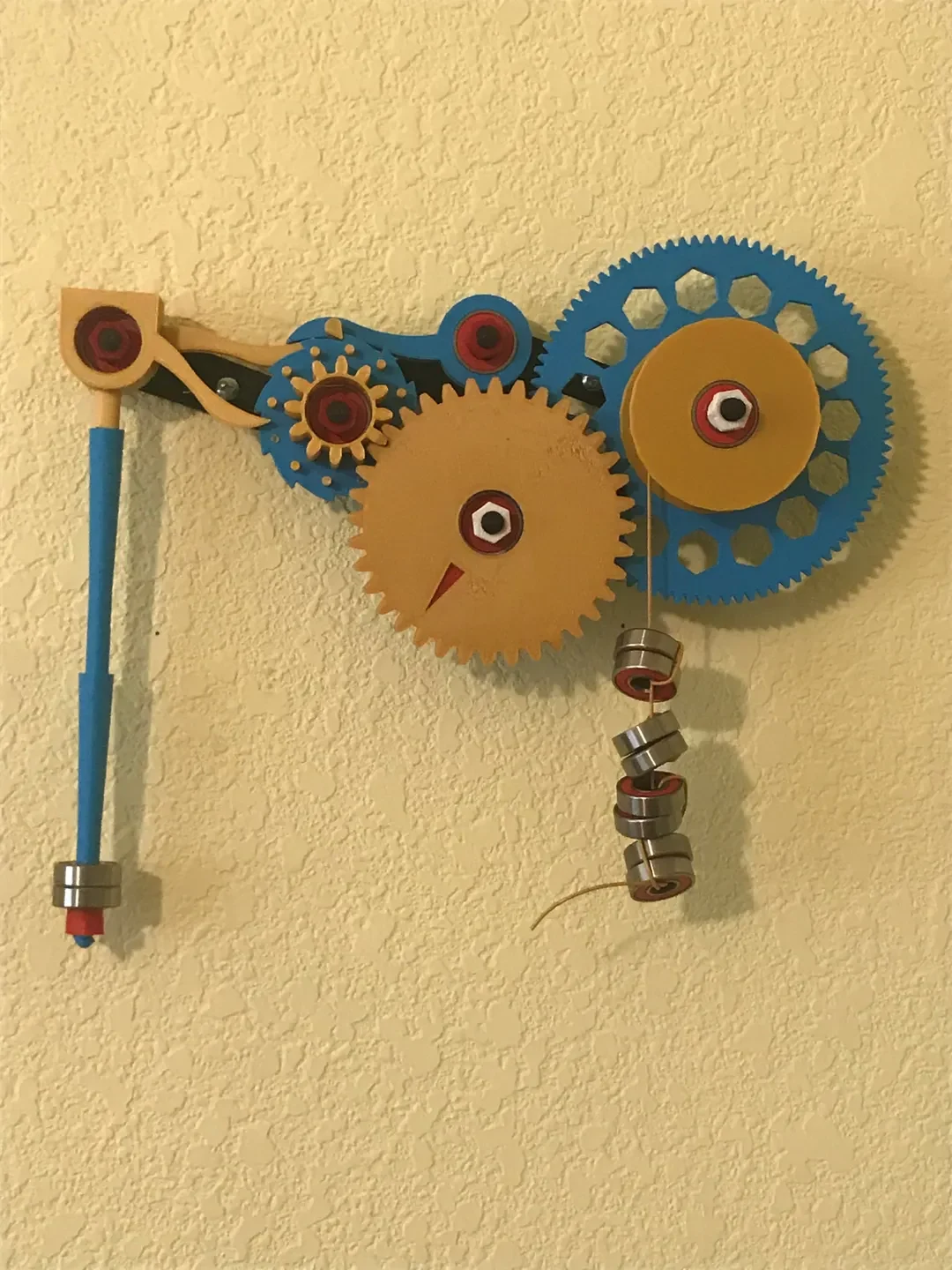

Обновление от 23.06.21. Сегодня утром я закончил печатать все детали, и все работает! Это тоже хорошо работает. Наконец пришло время публикации. Он немного громкий, и я сломал пару колышков, позволяя ведущему колесу свободно вращаться, но оно живое. Это потрясающе. Он просто продолжает тикать без мотора или чего-то еще. Колесо времени в настоящее время вращается примерно раз в 20 секунд, так что, я думаю, это 20-секундный таймер. Скоро распечатаю новое спасательное колесо и вставлю видео. Затем несколько заметок о сборке.

Обновление от 24.06.21. Добавление или вычитание длины маятника заставляет часы идти медленнее или быстрее. Это можно использовать для настройки часов. Я обнаружил, что могу получить всего около 30 секунд для полного оборота шестерни индикатора времени, используя четыре [4] части маятника, соединенных вместе, и один подшипник внизу.
