TT Furious Tourbillon
17.11.23
Printables не принимает файлы EASM. Итак, на этой странице Thingiverse (https://www.thingiverse.com/thing:3894352/files) вы можете найти файл EASM всей сборки Furious. С помощью EASM Viewer вы можете вращать Furious в 3D-пространстве, выделять отдельные части, увеличивать изображение и т. д. Надеемся, что файл ответит на некоторые вопросы по сборке, которых нет в примечаниях к сборке. Пожалуйста, напишите мне, если вы нашли этот способ документирования проекта полезным или нет. Спасибо!
Вы можете скачать бесплатную программу просмотра EASM здесь.
www.edrawingsviewer.com/download-edrawings, он называется «eDrawings (64 бит)».
08.04.23
Одно из подшипниковых отверстий аварийного колеса L1 было ��еньшего размера.
Я опубликовал файл L1 Escape Wheel 3.STL, который исправляет эту ошибку.
10.06.21

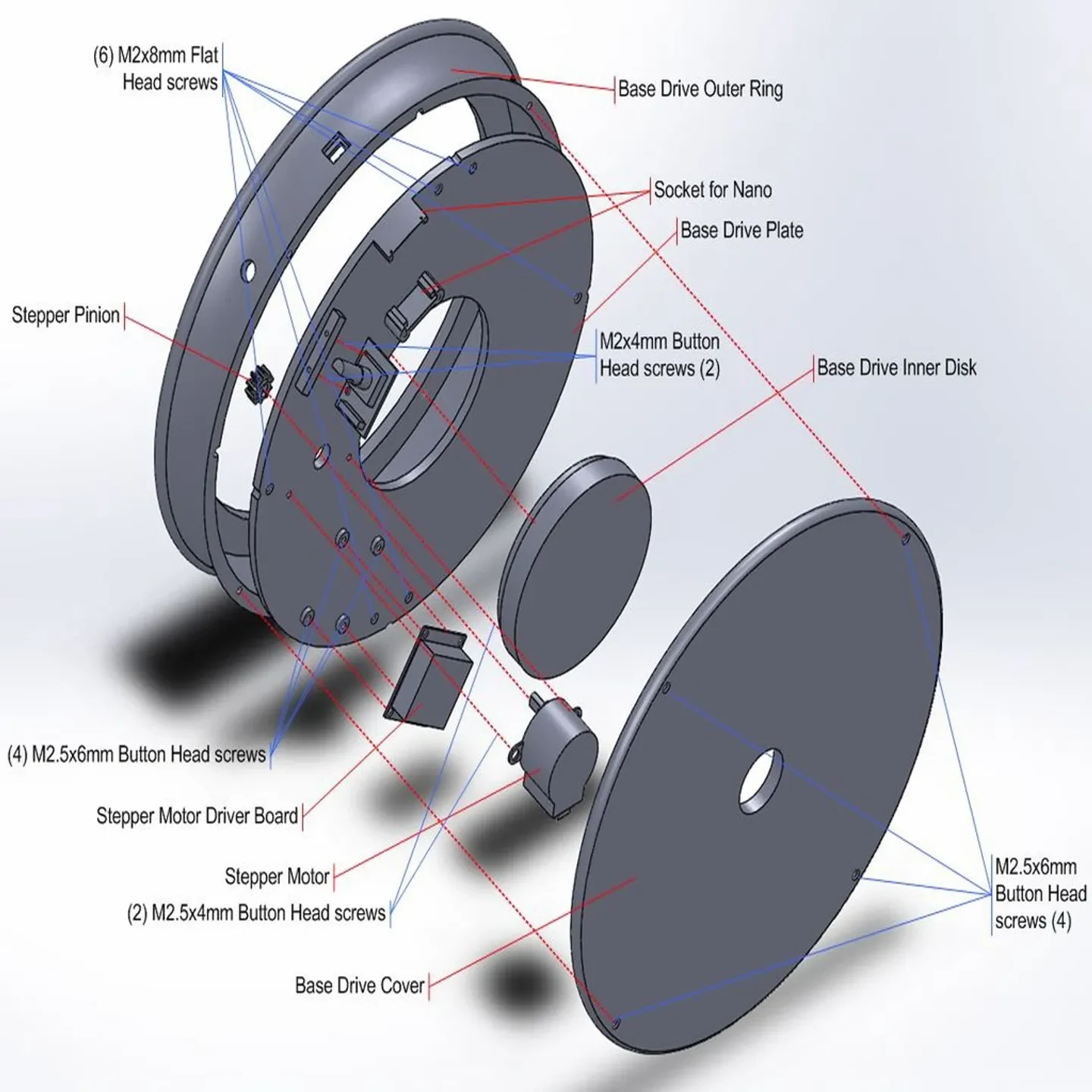

Обновлены файлы Base_Drive_Plate.STL, Base_Drive_Plate_a.STL, Base_Drive_Plate_b.STL, Base_Drive_Outer_Ring.STL, Base_Drive_Outer_Ring_a.STL и Base_Drive_OuterRing b.STL.
21.01.21
К вашему сведению: чтобы быть в курсе того, что я делаю, я завел страницу в Instagram @mcmaven.pdx, где публикую некоторые из своих 3D-печатных и других проектов, которые я не публиковал здесь.
19.11.20

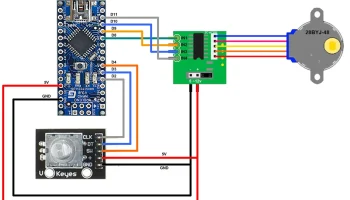

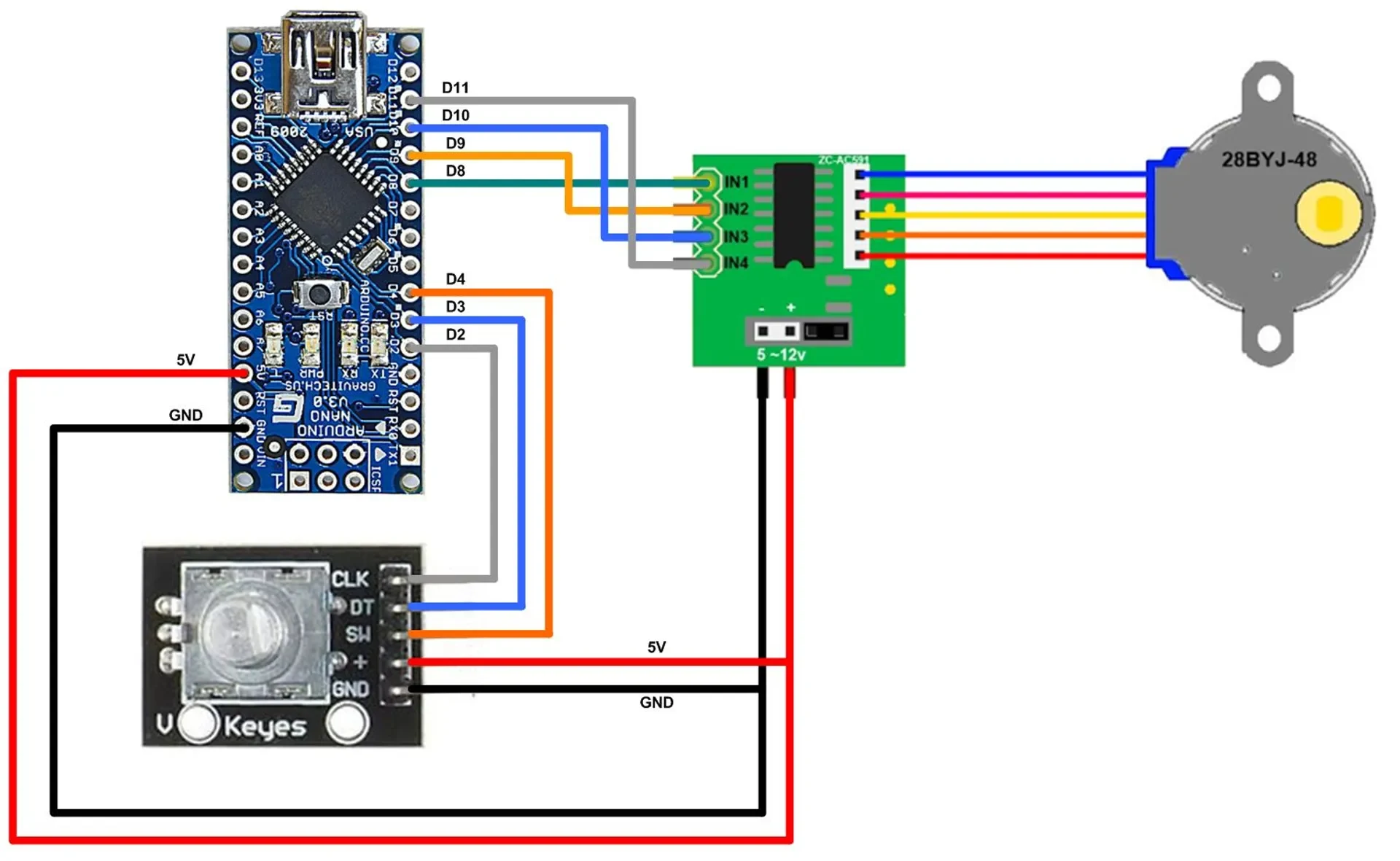

Я рад сообщить, что MakerRx теперь предлагает комплект всех непечатаемых деталей, необходимых для сборки Форсажа, например: Nano, шаговый двигатель и плата привода, валы, обрезанные по длине, шарикоподшипники и т. д.
После использования их комплекта для сборки Flathead V8 я связался с ними по поводу создания комплектов для моих проектов. Я нашел стоимость их комплектов очень разумной, особенно если учесть, что в некоторых случаях вам нужно всего 2 или 3 винта определенного размера, но вам нужно заказать минимум 25 винтов каждого размера, некоторые детали трудно найти, и вам придется платить за доставку каждого заказанного вами товара. Сборка всех частей сложной конструкции может оказаться дорогостоящей и занять много времени. А в ряде случаев заказанные мной детали не подошли и пришлось заказывать другие. Суть в том, что если вы сами посчитаете заказ деталей и включите доставку, вам будет трудно превзойти цену их комплекта.
Заказать комплект MakerRx Furious можно здесь:
www.makerrx.com/products/twin-turbo-furious-tourbillon-kit
Вы также можете поговорить с MakerRx о печати частей Furious, если у вас нет принтера. �� считаю, что их цены очень разумные, особенно по сравнению с такими полиграфическими услугами, как Shapeways.
25.10.20
Опубликованы разделенные версии самых крупных деталей для возможности печати на принтерах меньшего размера.
Базовая крышка диска Half.STL, необходим только один файл, поскольку он симметричен.
Базовый приводной диск a.STL
Базовый приводной диск b.STL
Наружное кольцо базовой передачи a.STL
Наружное кольцо базовой передачи b.STL

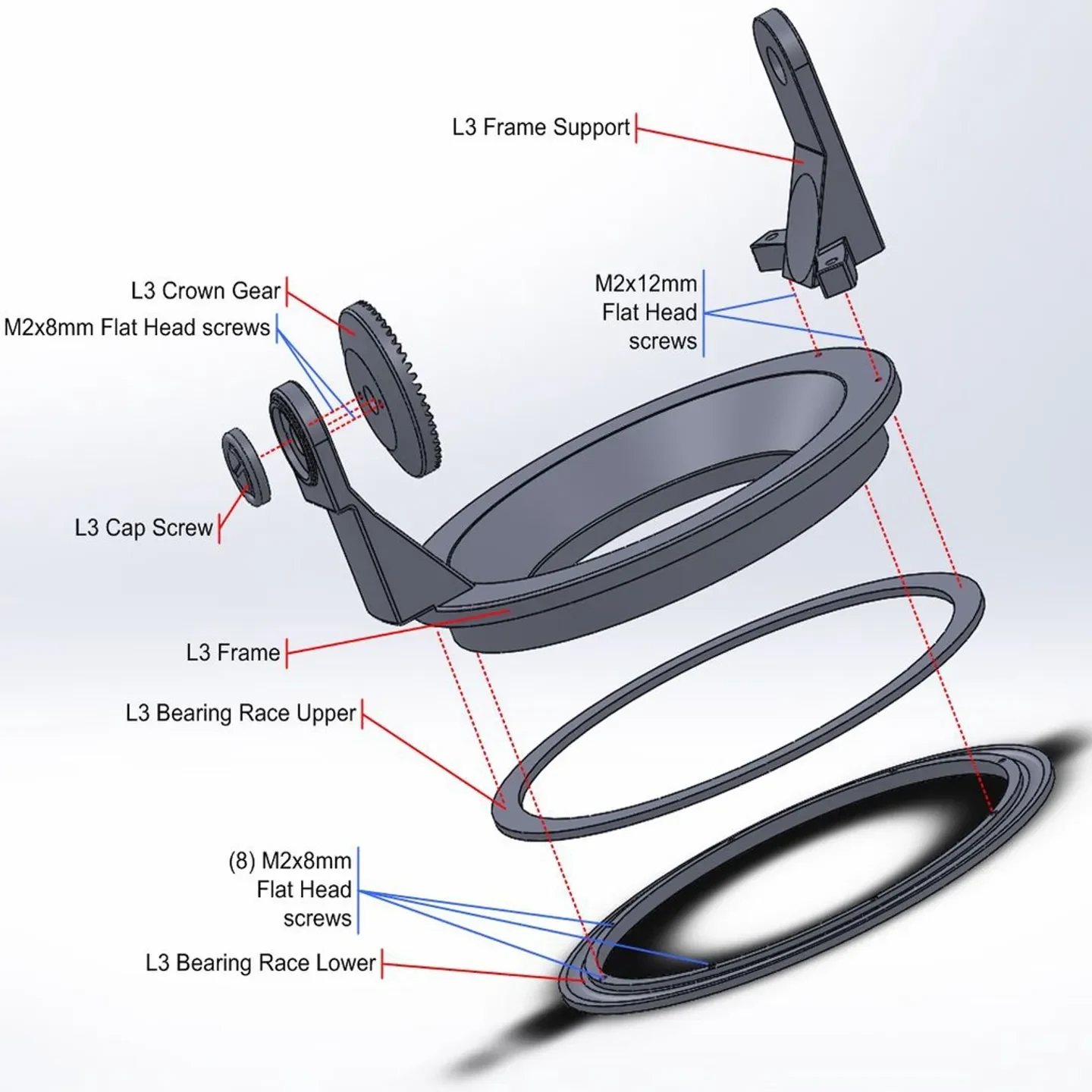

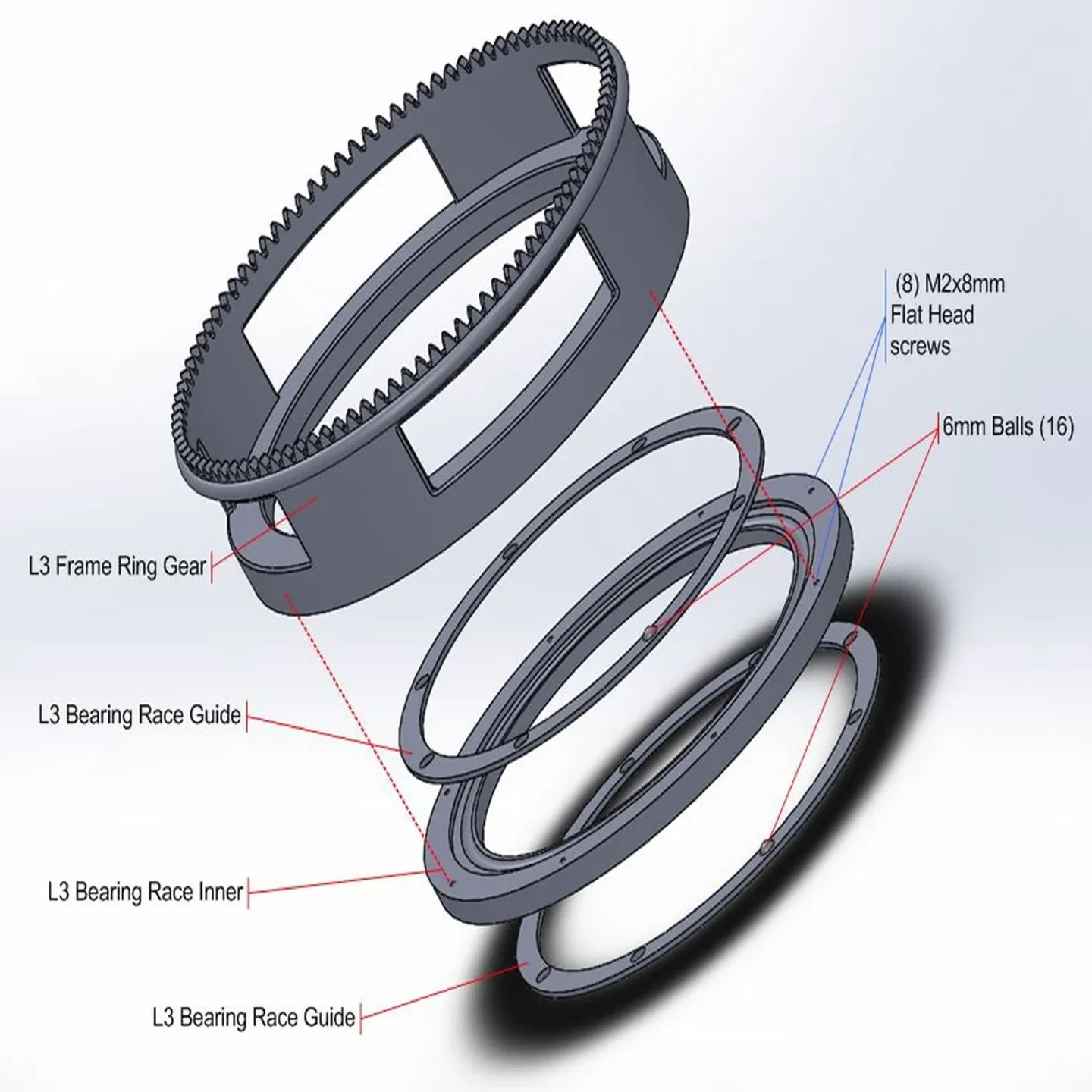

L3 Frame Ring Gear Half.STL, необходим только один файл, поскольку он симметричен.
Прочтите раздел 9.1 в Примечаниях к сборке о том, как склеить эти части вместе. Примечание. Прежде чем наносить растворитель метиленхлорида, точно определите, как детали будут соединяться друг с другом и как вы собираетесь их удерживать. Тогда работайте быстрее! Растворитель схватывается за считанные секунды, и легко получить перекос деталей! Также это может повредить отделку поверхности. Обычно я приклеиваю предметы на вощеную стальную поверхность настольной пилы. Но я также использовал большой лист плоского картона. А пока детали скреплены, немного подвигайте их, чтобы деталь не приклеилась к к��ртону, иначе, возможно, вам придется снимать картон с клеевых соединений. Вам нужно делать это всего 30 секунд или около того, потому что растворитель высыхает очень быстро. Кроме того, растворитель практически схватывается через пару секунд, но шов все еще остается мягким. Обычно я жду 24 часа, прежде чем использовать склеенные детали, чтобы убедиться, что пластик, размягченный растворителем, затвердел.
06.06.20
Добавлена новая версия L1 Frame Base Bridge Main 2 STL, которая обеспечивает слот для выравнивания балансировочного колеса, чтобы сделать
