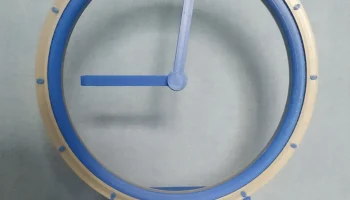

Ремикс Hollow Clock 4 (синхронизация времени через Интер...
ПРЕДСЛОВО

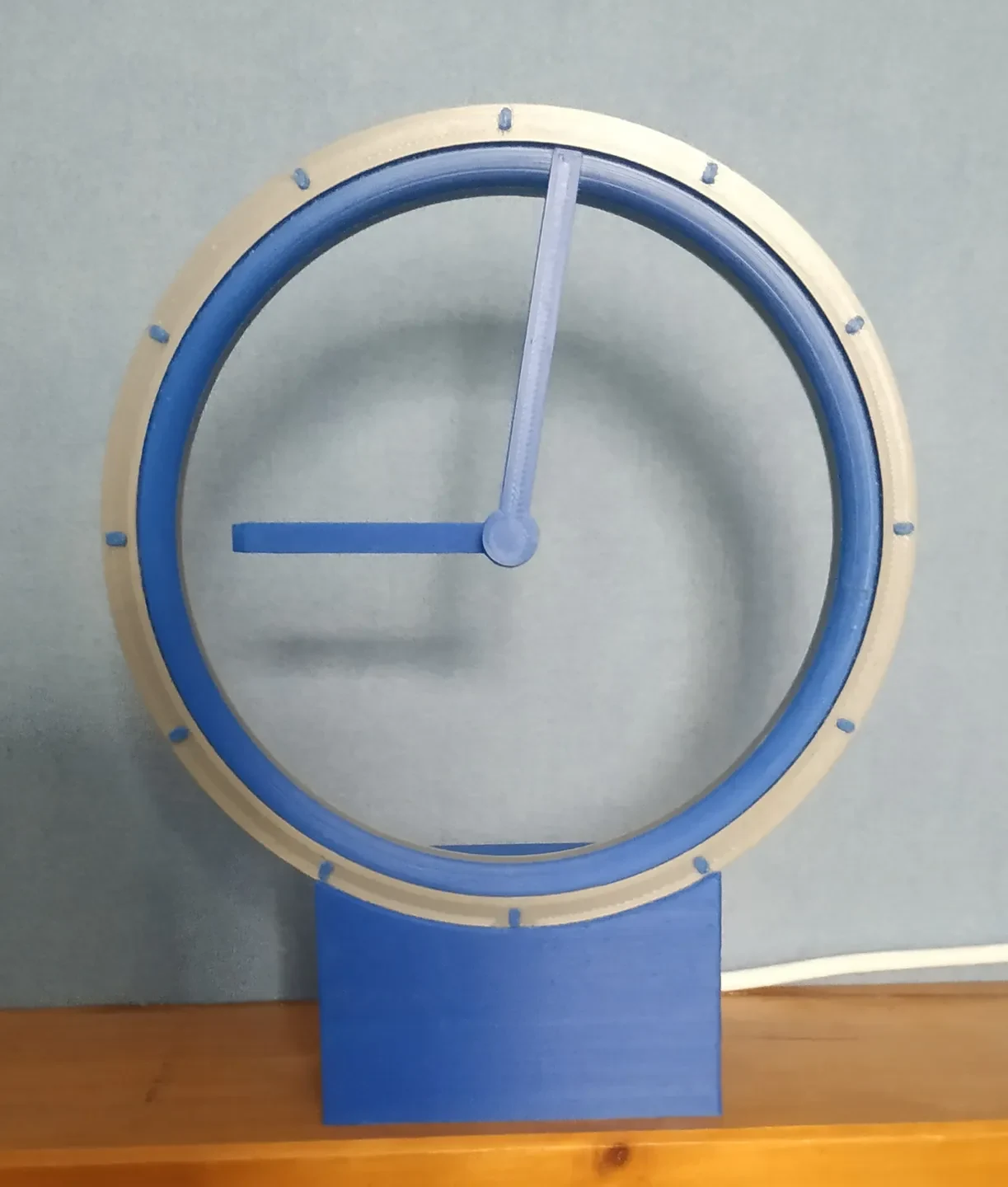

Это легкий ремикс на Hollow Clock 4 от Shiura.
Прежде всего, большое спасибо ему за этот потрясающий дизайн.
Основные модификации:
+ используйте M5STAMP C3 или C3 Mini/Plus для управления шаговым двигателем
как следствие, коробка была модифицирована для ее интеграции
+ синхронизация времени через WIFI
параметризация и настройка через веб-страницы
+ (опционально) удаленная регистрация через telnet
ОПИСАНИЕ
Модифицированные или новые детали имеют префикс HC4-.
Детали с маркировкой ARB нуждаются в древесной опоре, SUP означает любой тип опоры (отсутствие индикации означает отсутствие поддержки).
HC4-box-m5c3: ремикс коробки для M5Stamp C3 mini, с ножками
HC4-box-m5c3-no-feet: ремикс коробки для M5Stamp C3, без ножек

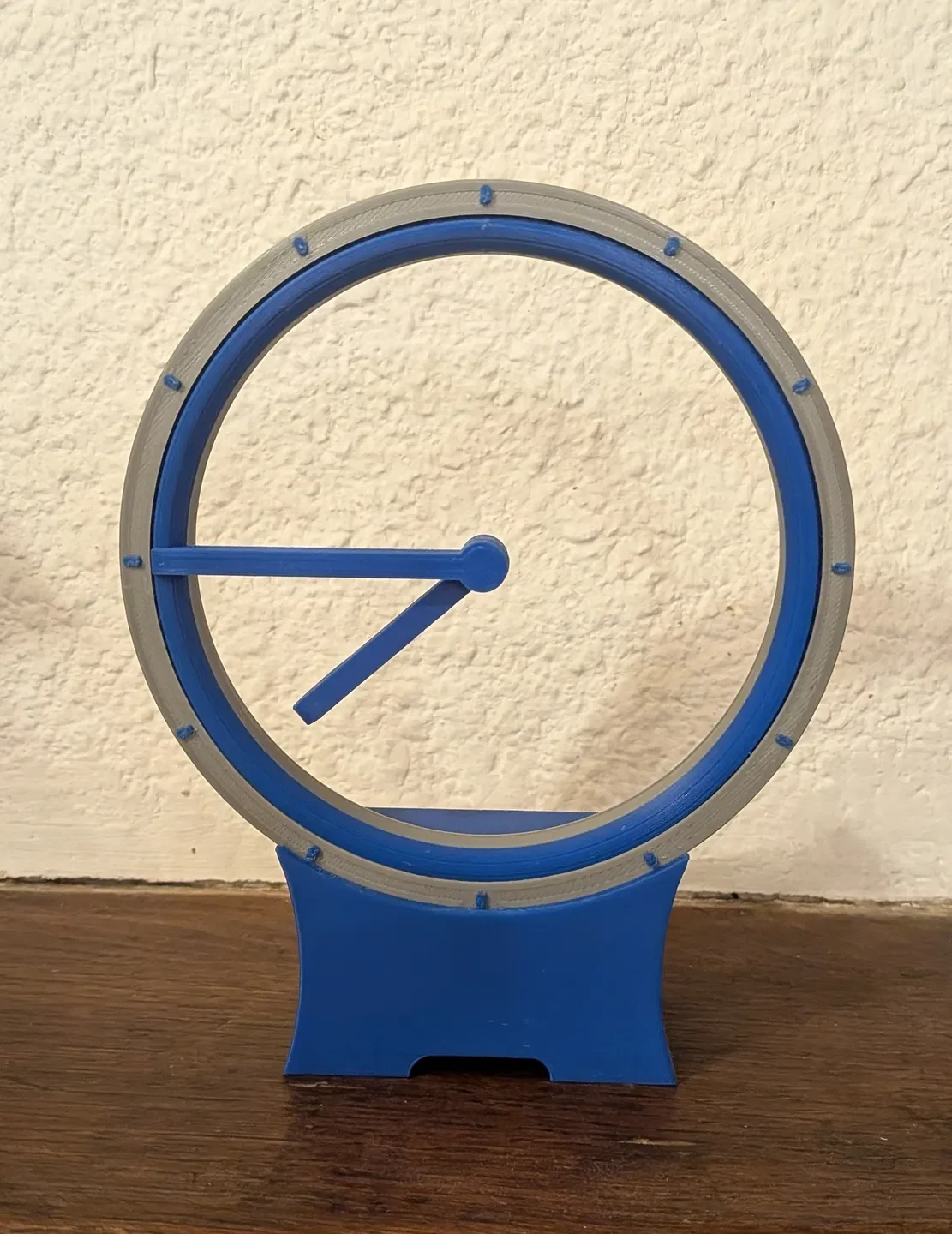

HC4-box-m5c3-rounded: ремикс коробки для M5Stamp C3, в стиле Hollow-Clock-5
HC4-box-c3: ремикс коробки для C3 mini, в стиле Hollow-Clock-5
HC4-box-c3-ant: то же, с отверстием для антенны C3 plus.
Деталь блокатора c3mini-slot-blocker для C3 mini
c3plus-slot-blocker часть блокировщика для C3 plus
HC4-box-cap: крышка для ножек этих коробок; также добавляется часть для блокировки осей
Блокиратор двигателя HC4: деталь для блокировки двигателя (возможно, потребуется настроить толщину в соответствии с ��аркой шагового двигателя)
HC4-часовая стрелка-2,5 мм короче: часовая стрелка среднего размера.
HC4-час-кап: наполнитель для отверстия магнита
HC4-pin: штифт для верхней фиксации крышки (улучшает внешний вид)
HC4-cover-cust: крышка ротора с добавленными маркерами (интервал 5 минут) — обратная сторона: необходимо печатать с опорой (деревовидной, чтобы можно было легко снять опору… и использовать меньше материала)
Идея состоит в том, чтобы распечатать маркеры другим цветом с помощью скрипта «Смена нити» (при слоях толщиной 0,2 мм изменение цвета происходит на слое 93).
Вы также можете использовать стандартный файл ротора-cover.stl, если эта версия вас не интересует.
Остальные детали взяты из оригинальной модели.
Поскольку пространство в коробке ограничено, кабели между C3 и платой шагового контроллера припаяны.
В качестве опции могут быть реализованы часы RTC. Этот модуль RTC бесполезен, когда часы подключены к Интернету (просто ускорьте процесс инициализации). Но это очень полезно, когда часы работают в автономном режиме (без доступа в Интернет), поскольку часы начинают тикать сразу, а не ждут синхронизации времени пользователем через веб-страницы.
Монтаж модуля RTC предполагает удаление черного разъема для приваривания кабелей непосредственно к плате.
Ножки RTC в специальном отверстии в корпусе HC4.
Данный модуль RTC куплен на Али (поиск «rtc ds3231»)
Архив Приложение.zip содержит рекомендации по подключению кабелей (для C3 mini/plus и M5stamp C3) и созданию программного обеспечения.
НАСТРОЙКА И СОЗДАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Новая версия скетча предоставлена архивом HC4.zip.
(Для исторических целей предыдущий эскиз и подробности ремикса представлены в файле previous.zip)
Это программное обеспечение довольно сложное (применяется к нескольким светодиодным/моторным часам и добавляет множество функций)
Инструкции по настройке и созданию программного обеспечения приведены в конце HC4-lock-howto.pdf.
В этом документе также описывается использование веб-интерфейса.
