Модель часов для образования

Для образования доступны модели часов, позволяющие детям изучать цифровое и аналоговое время. Эти модели часов довольно маленькие, хлипкие и дорогие. Моей жене он нужен. Она одолжила у коллеги оригинальную модель часов и спросила, могу ли я ее создать. Ну да, могу, но по-другому.

Оригинальная вещь имеет несколько «недостатков»:

Он довольно небольшой (около 10 х 12 см).

В середине имеется заклепка для соединения рук. В сумке/кошельке заклепка может повредить другие предметы в сумке.

Стрелки перемещаются по цифрам на циферблате (что смущает мою жену), также разница между большой и маленькой стрелкой не очень очевидна.

Модель имеет область, на которой можно записывать и стирать цифровое время маркером на доске. Но доски имеют тенденцию пачкаться (даже после чистки).

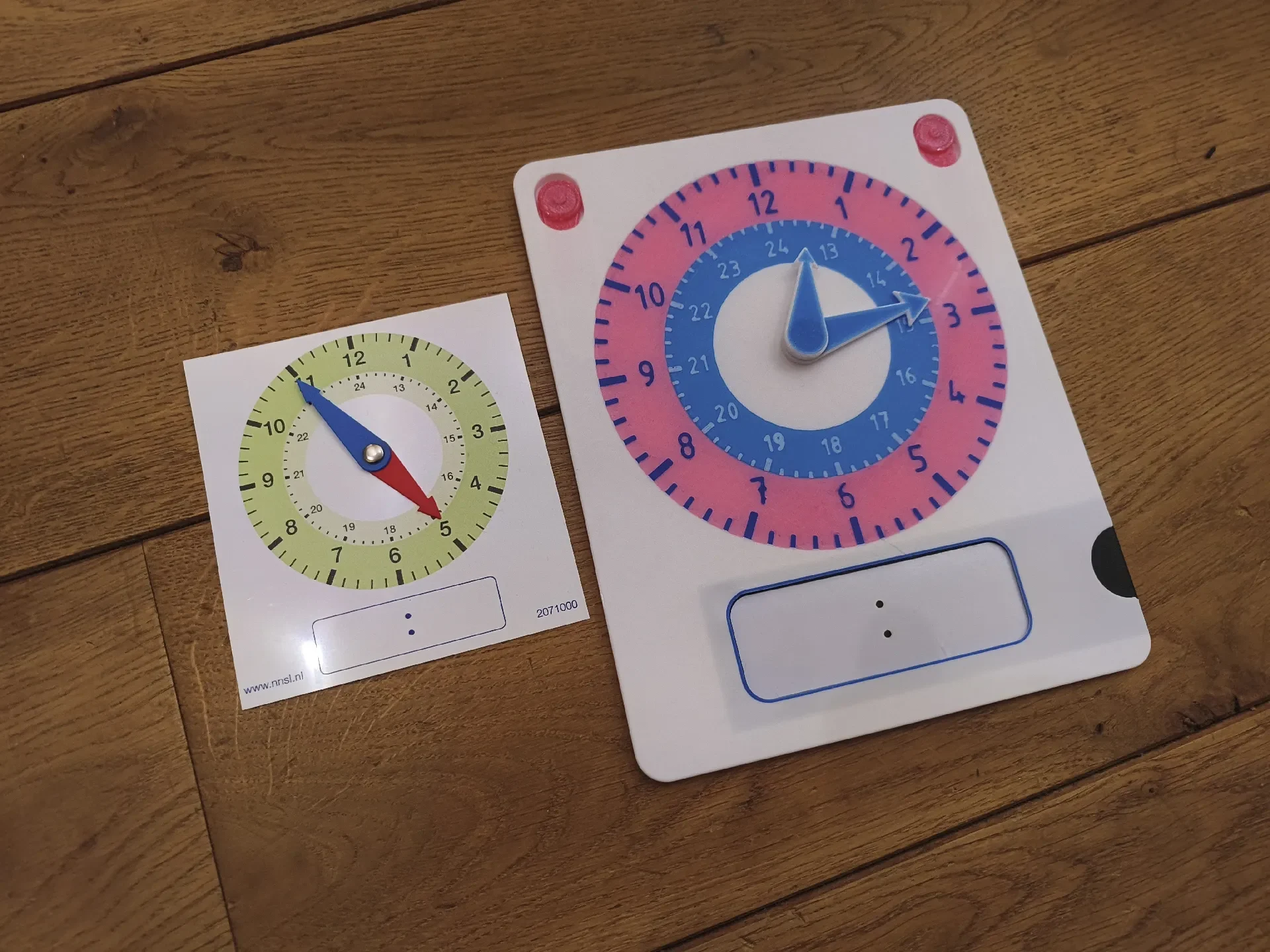

Итак, я сделал свою модель с некоторыми улучшениями:

Моя модель немного больше, но все равно помещается между книгами.

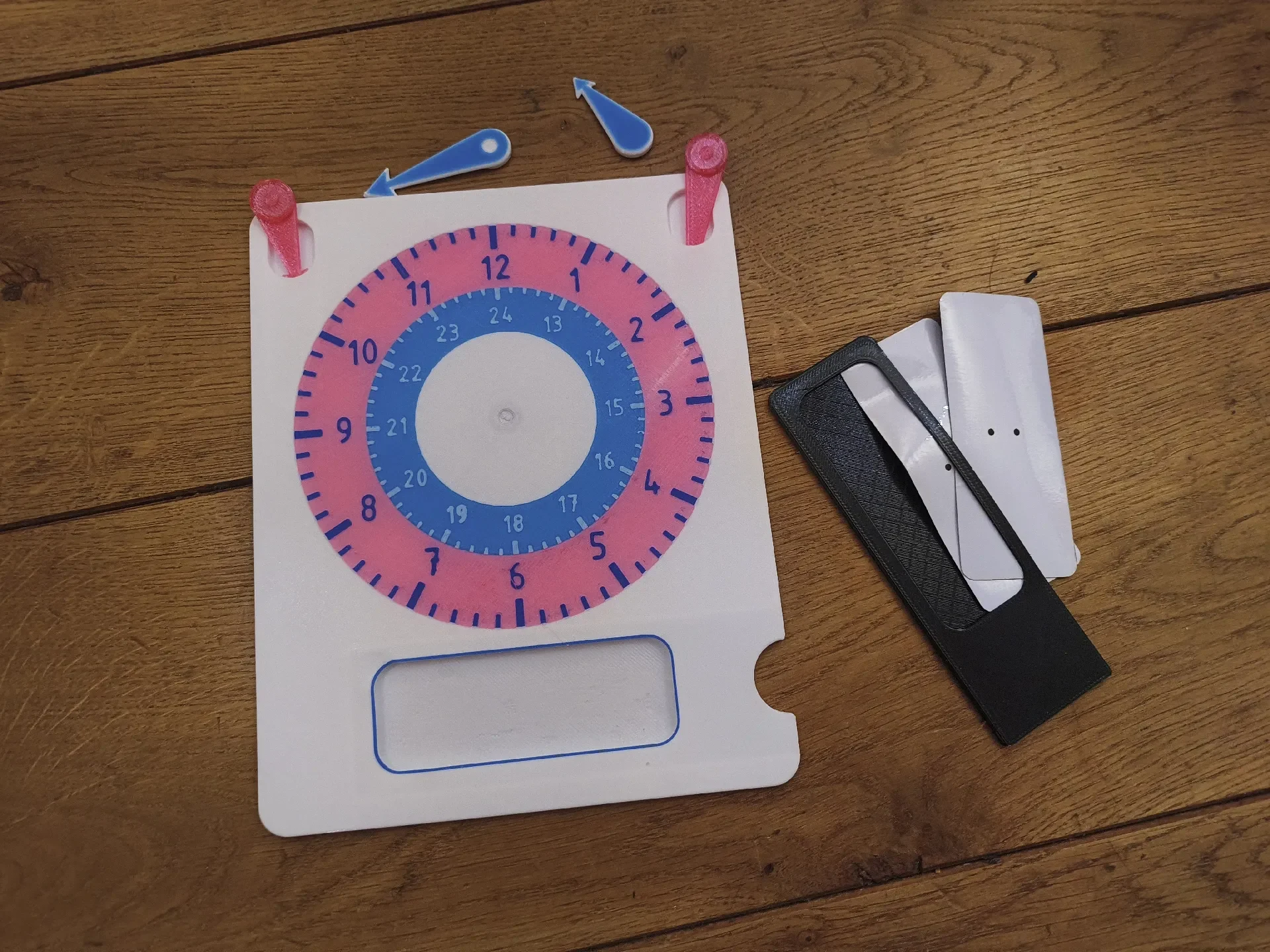

Ривит пропал. Я напечатал магниты внутри стрелок и циферблата. Поверх модели часов я сделал 2 небольших мешочка, в которых можно хранить стрелки. Также на руках есть небольшая вмятина и небольшая шишка в месте расположения магнитов, поэтому руки аккуратно лежат друг на друге.

Руки созданы таким образом, чтобы цифры от 1 до 12 не закрывались большой рукой. Руки имеют форму стрелы, которая заметно отличается.

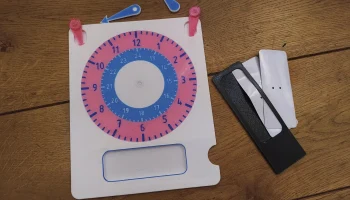

В той части, где можно писать время, я сделал ящик, в который можно положить листы бумаги или наклейки для доски (вырезал по размеру, добавил лазерный шаблон). Для наклеек на доске я добавил 2 простые прямоугольные детали толщиной 0,6 мм, на которые можно разместить наклейки.

Напечатано на моем Prusa XL с 5 головками и соплами 0,6 мм. Я использовал ТПУ для часов и PLA для опорных частей, которые необходимо удалить после печати.

Файл 3MF имеет все поддержки инструмента 5.

Я использовал довольно небольшую высоту слоя (0,10, 0,15 и 0,20 мм), потому что хотел, чтобы часы не были слишком толстыми. В итоге толщина 5 мм. Но за это приходится платить. Магниты имеют толщину ТПУ всего 0,5 мм сверху и снизу, а там, где есть вмятины, толщина составляет всего 0,25 мм. Поэтому желательно в этих местах печатать с небольшой высотой слоя, чтобы было сделано как минимум 2 слоя на деталях толщиной 0,25 мм.

Опорные части основного корпуса НЕ объединяются с основным корпусом. Я сделал это потому, что когда я объединял все части, горизонтальная линия разделения между TPU и PLA не рассматривалась как разные части, поэтому между двумя материалами не было создано ни верхнего, ни нижнего слоев. (Я сделал расстояние 0 мм для очень гладких поверхностей внутри ящика и пакетов). Когда детали не объединены, опоры имеют красивый верхний и нижний слои, где соприкасаются PLA и TPU.

Дополнительно необходимо:

3 дисковых магнита диаметром 12 мм и толщиной 1,5 мм.

При вставке во время печати поместите все магниты с одинаковым полюсом в одном направлении (например, все магниты севером вверх)
