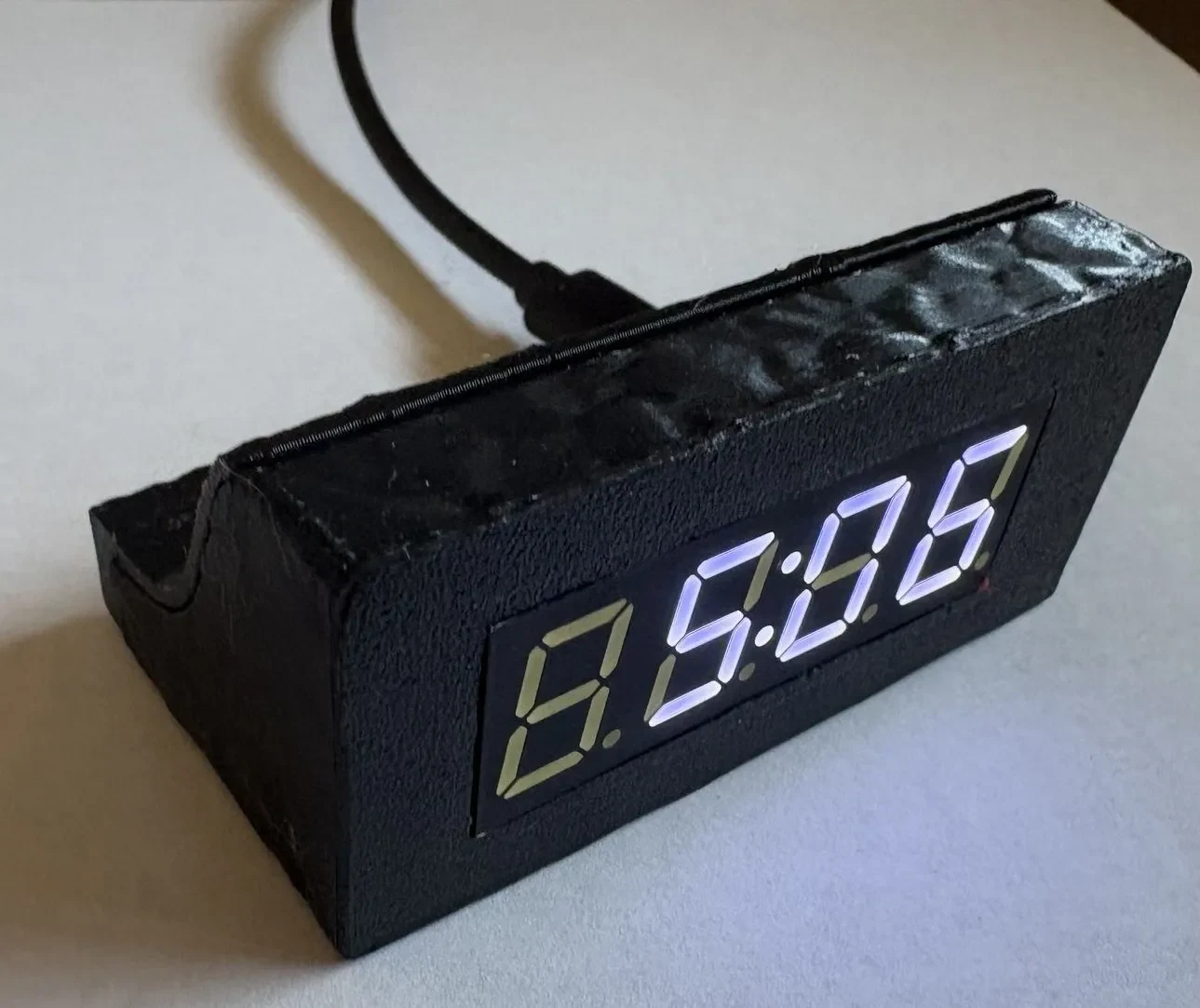

Часы TM1637 Wi-Fi

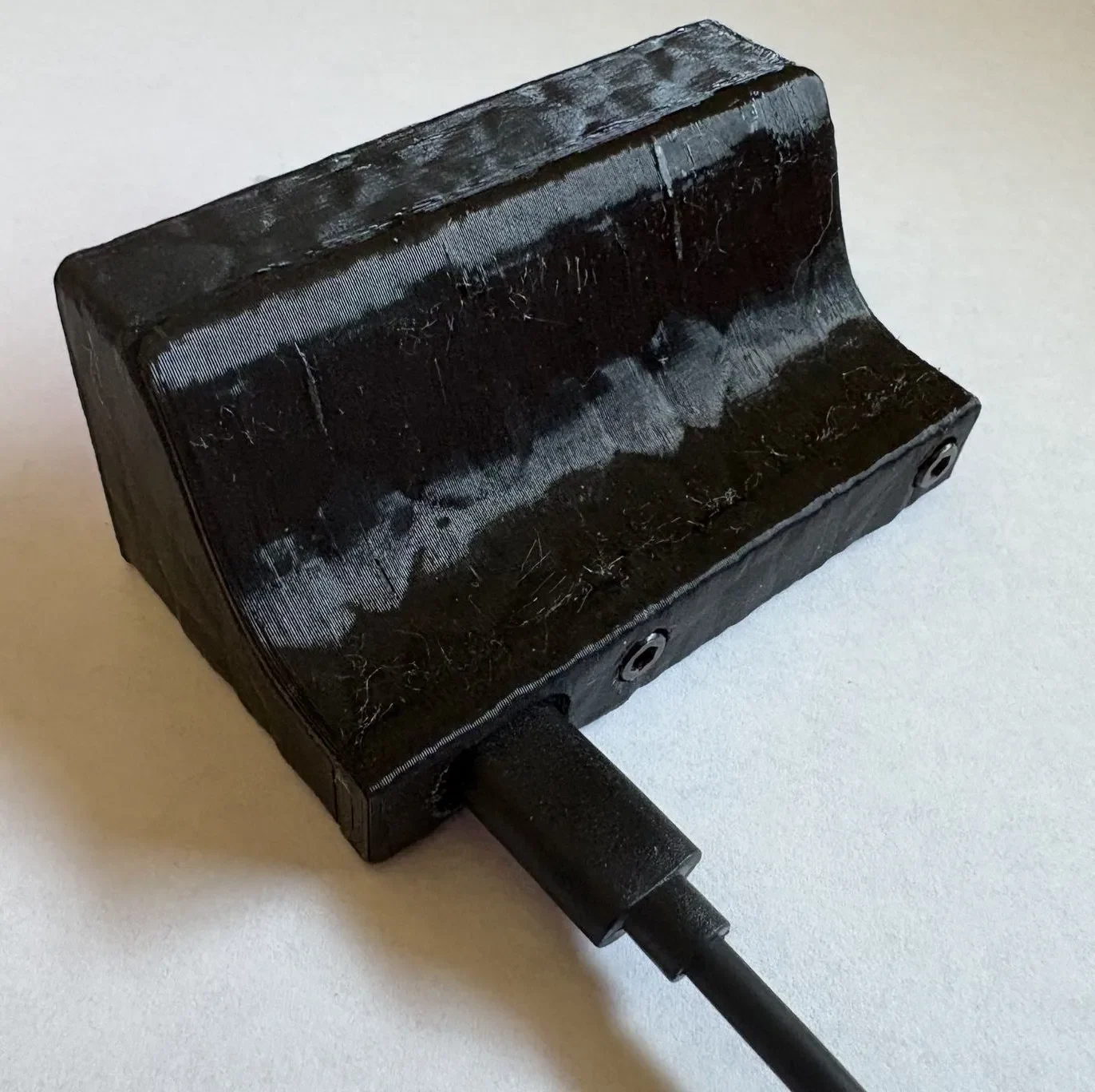

Компактный корпус для часов WiFi с питанием от ESP32 и модуля дисплея TM1637.

Прошивка, проводка, инструкции по прошивке и исходный код доступны на GitHub. Прошивка поддерживает синхронизацию времени по Wi-Fi, автоматический переход на летнее время, локальный веб-интерфейс, обновления прошивки OTA, поддержку MQTT/Home Assistant и настраиваемые параметры яркости/дисплея.

https://github.com/LinuxOperator/ESP32-WiFi-Clock

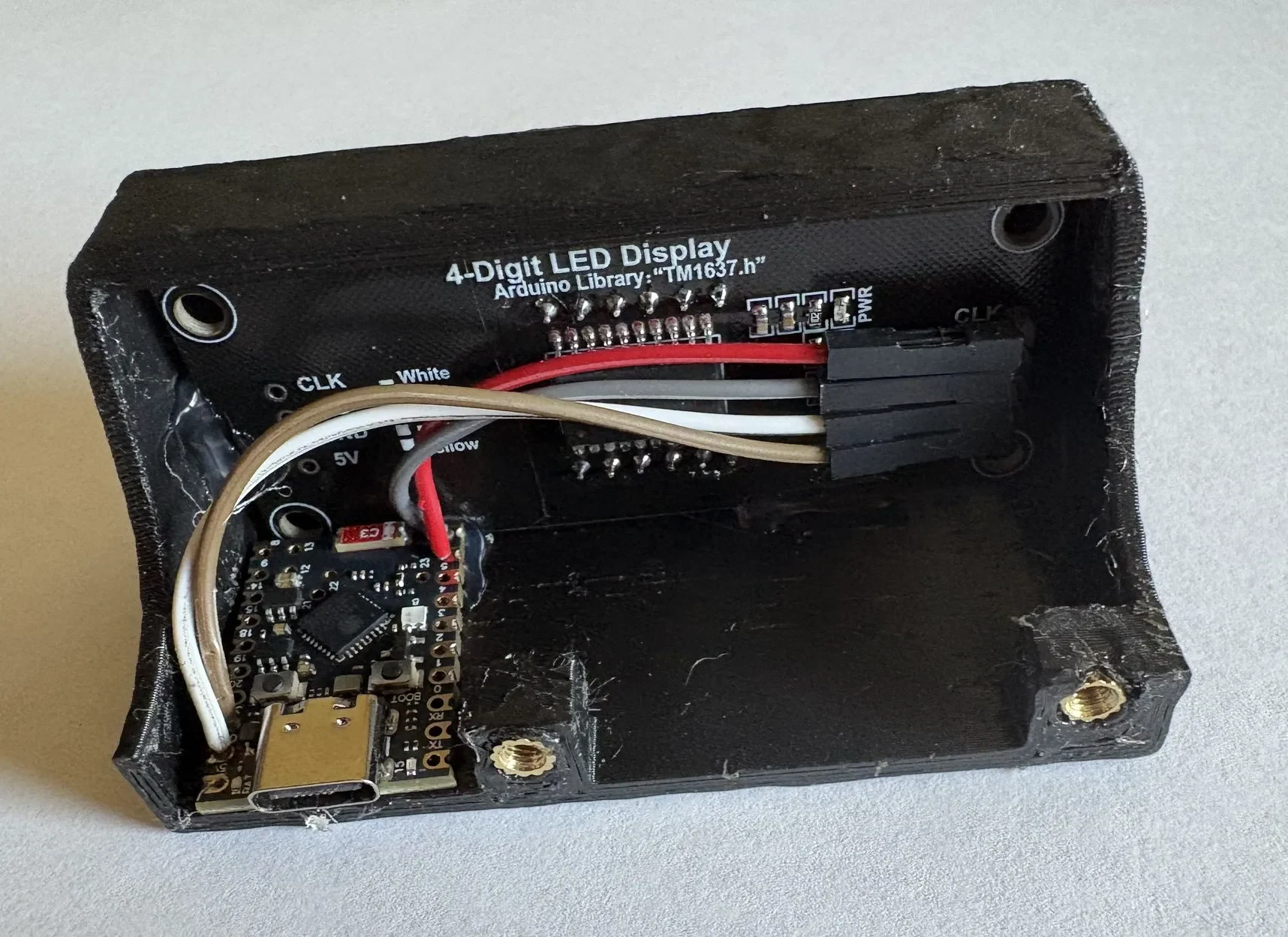

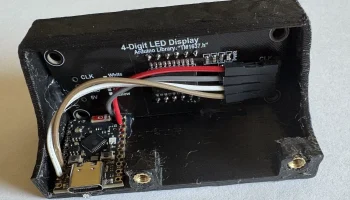

ПРИМЕЧАНИЕ. Эта модель находится в стадии разработки и пока не имеет версии для модулей дисплея 0,36 дюйма или вариантов крепления для ESP32. Если вы используете эту модель без модификаций, я рекомендую использовать горячий клей для установки ESP32.

Требуемое оборудование (всего ~ 10 долларов США):

ESP32 Super Mini (рекомендуется C6)

3,5 доллара — https://www.aliexpress.us/item/3256809330337383.html.

4-разрядный дисплейный модуль TM1637, 0,36 дюйма или 0,56 дюйма

0,36 дюйма 2 доллара — https://www.aliexpress.us/item/3256804665971146.html

0,56 дюйма 2 доллара — https://www.aliexpress.us/item/3256807928146525.html

2 термофиксированные вставки M3, внешний диаметр 4,5 мм, длина 4 мм

3 доллара — https://www.aliexpress.us/item/3256803396040989.html.

2 болта M3x5 мм с головкой под торцевой ключ

Необходимые инструменты:

Паяльник

Проволока

Аллан Киз
