Специальные настенные часы
«Цифры» часов созданы с помощью WriteSCAD, корпус часового механизма взят из проекта Thingiverse «Большие настенные часы». (см. все ссылки ниже)

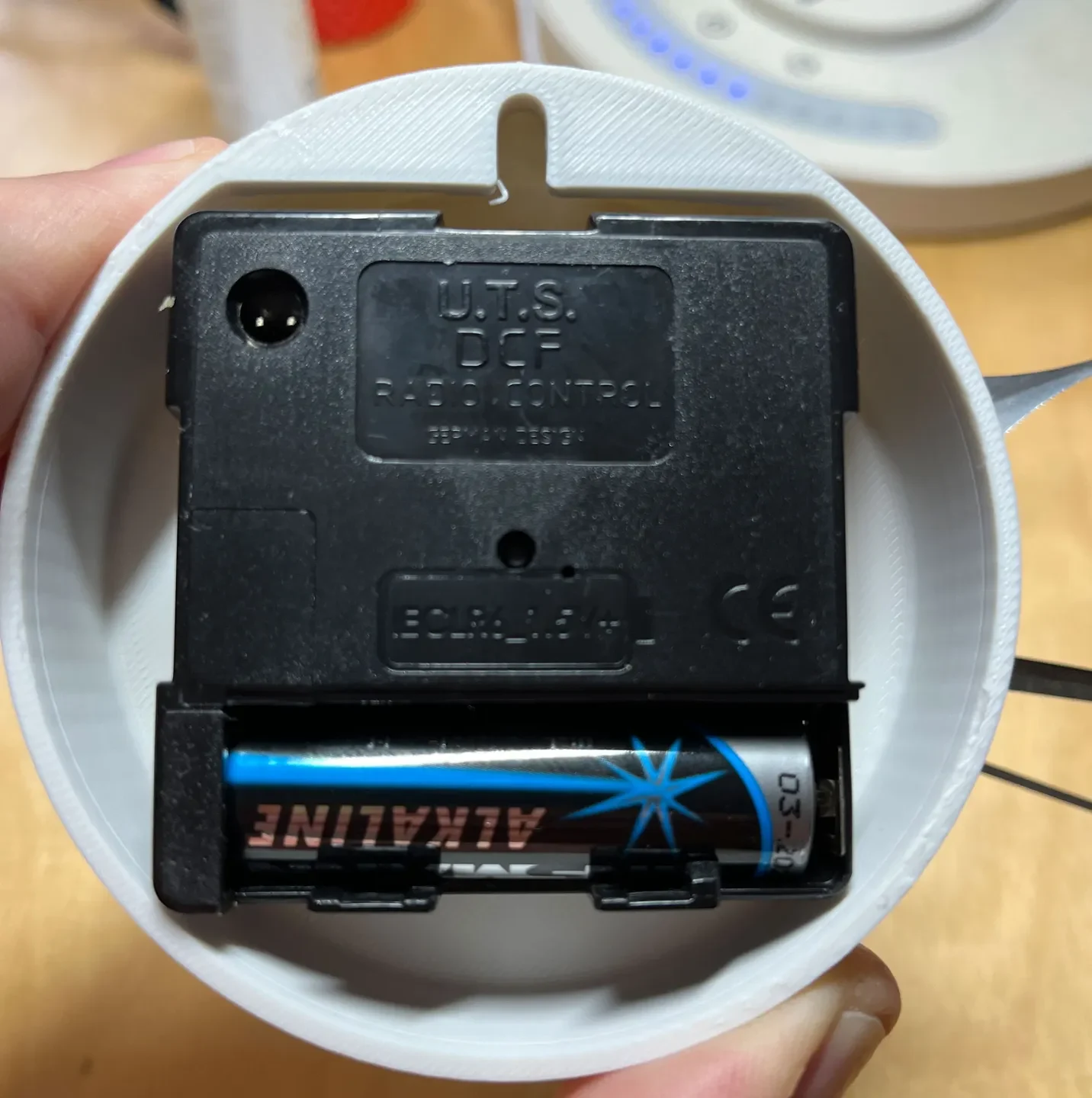

Для механизма я использовал УТС-700 (56 х 56 х 28 мм), рассчитанный на большую руку. Указаны стрелки длиной до 120 мм, но я использовал стрелки большего размера (моя минутная стрелка составляет около 190 мм). Часы представляют собой часы DCF и автоматически синхронизируются с летним/зимним временем.

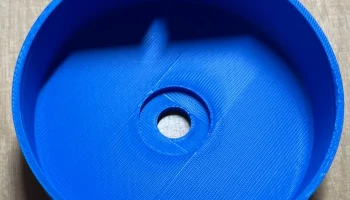

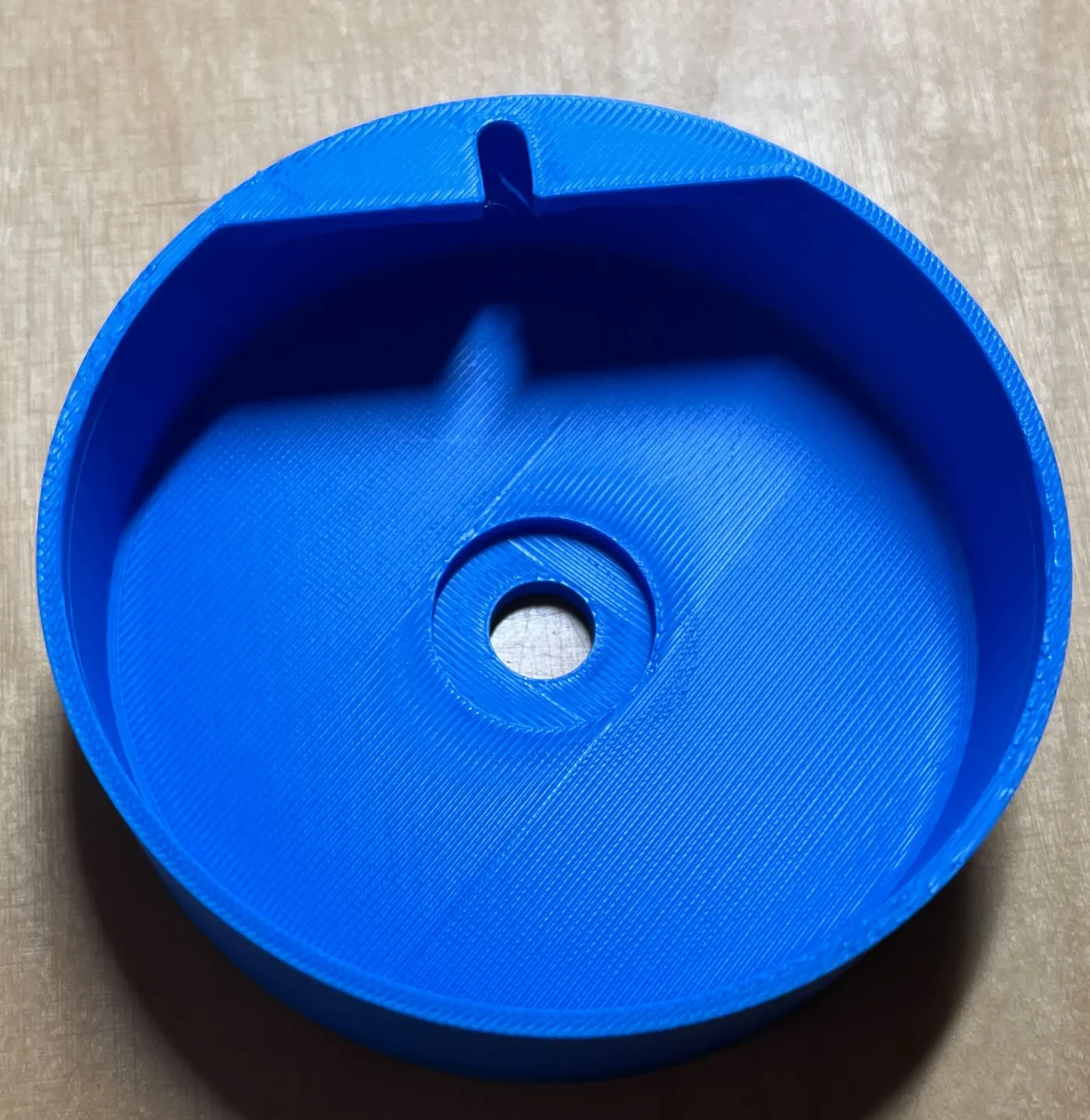

Я использовал «CaseSmall.stl» корпуса и немного увеличил его (x: 101%, y: 101%, z: 105%).

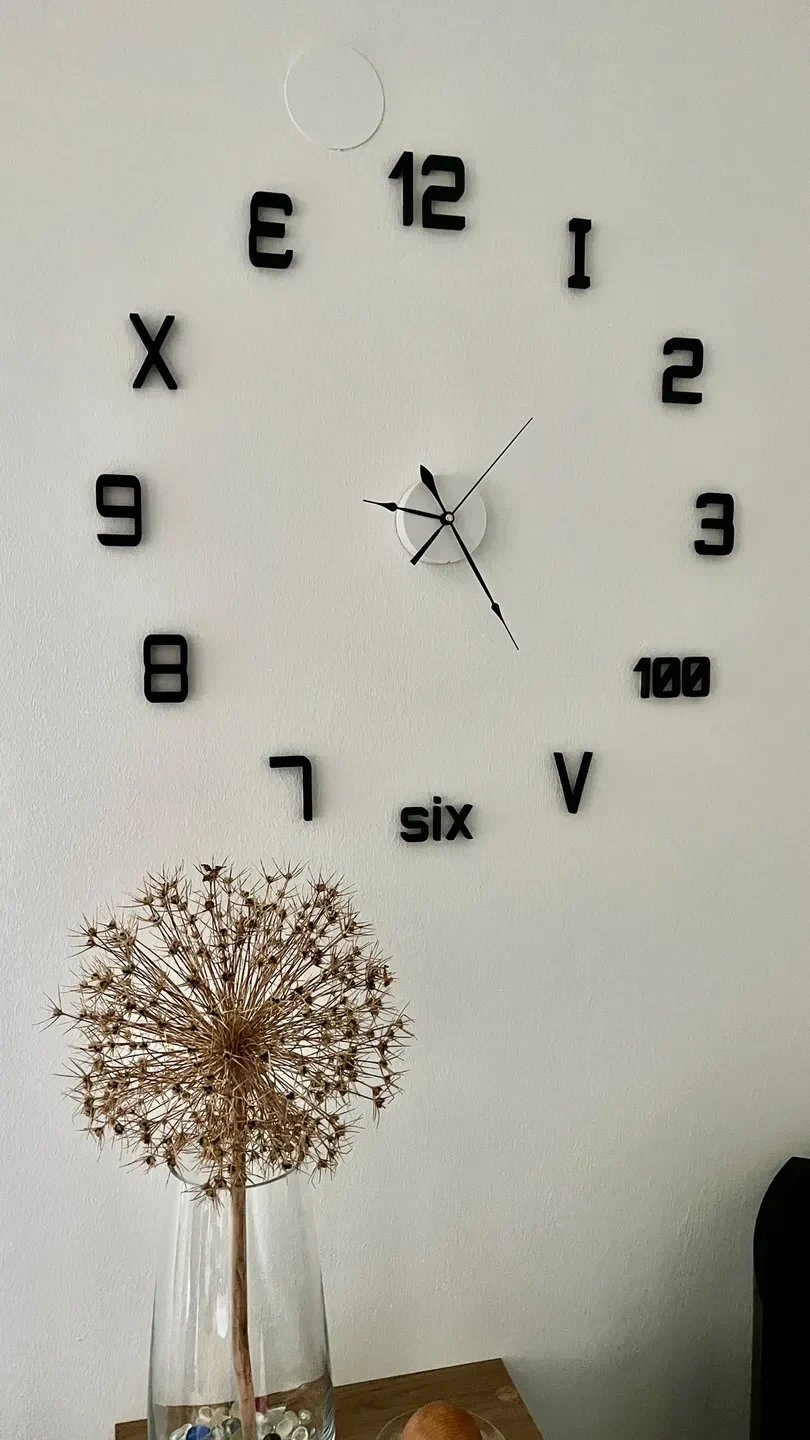

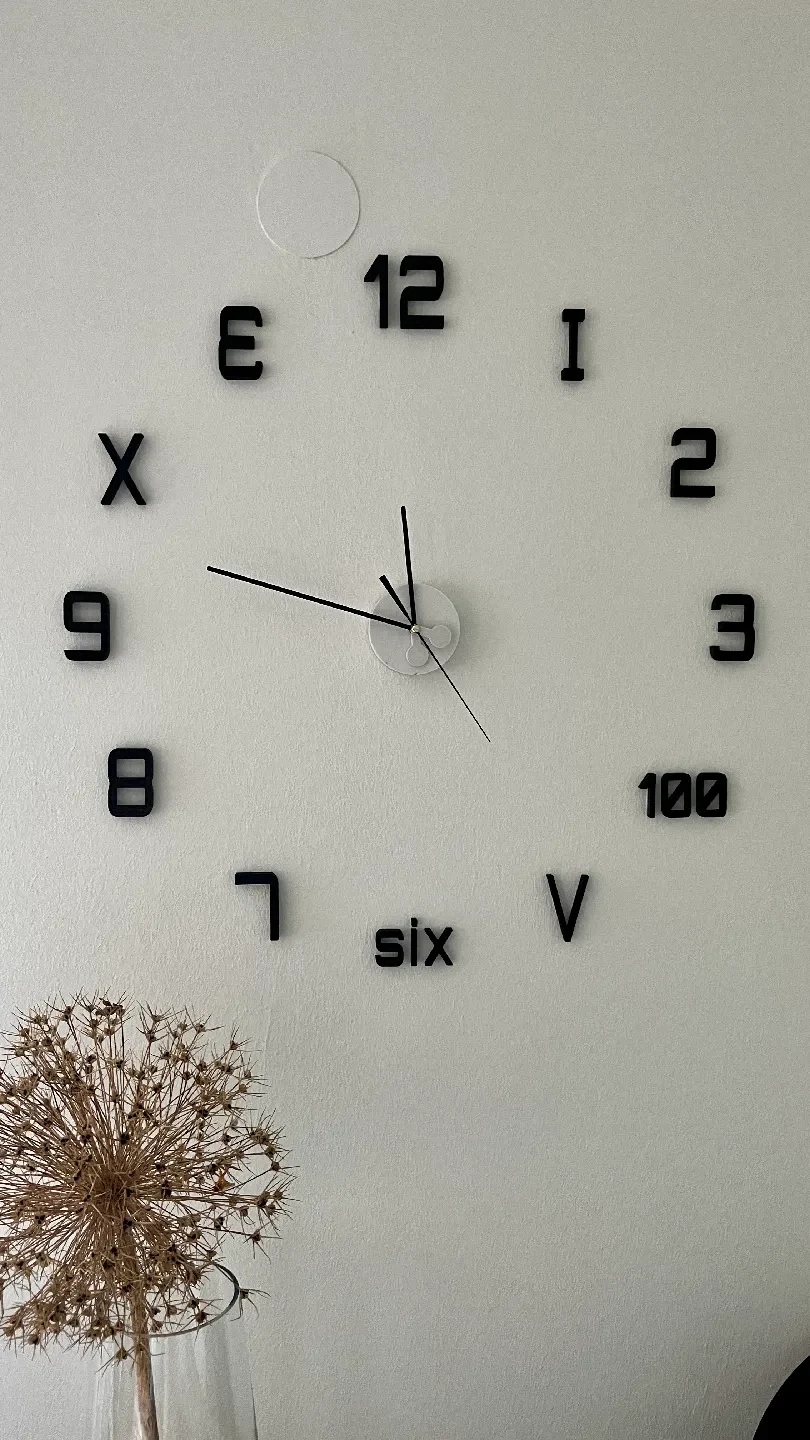

Для «цифр» также использовались символы римских цифр, двойной системы, двенадцатеричной системы (системы двенадцати) и английского языка.

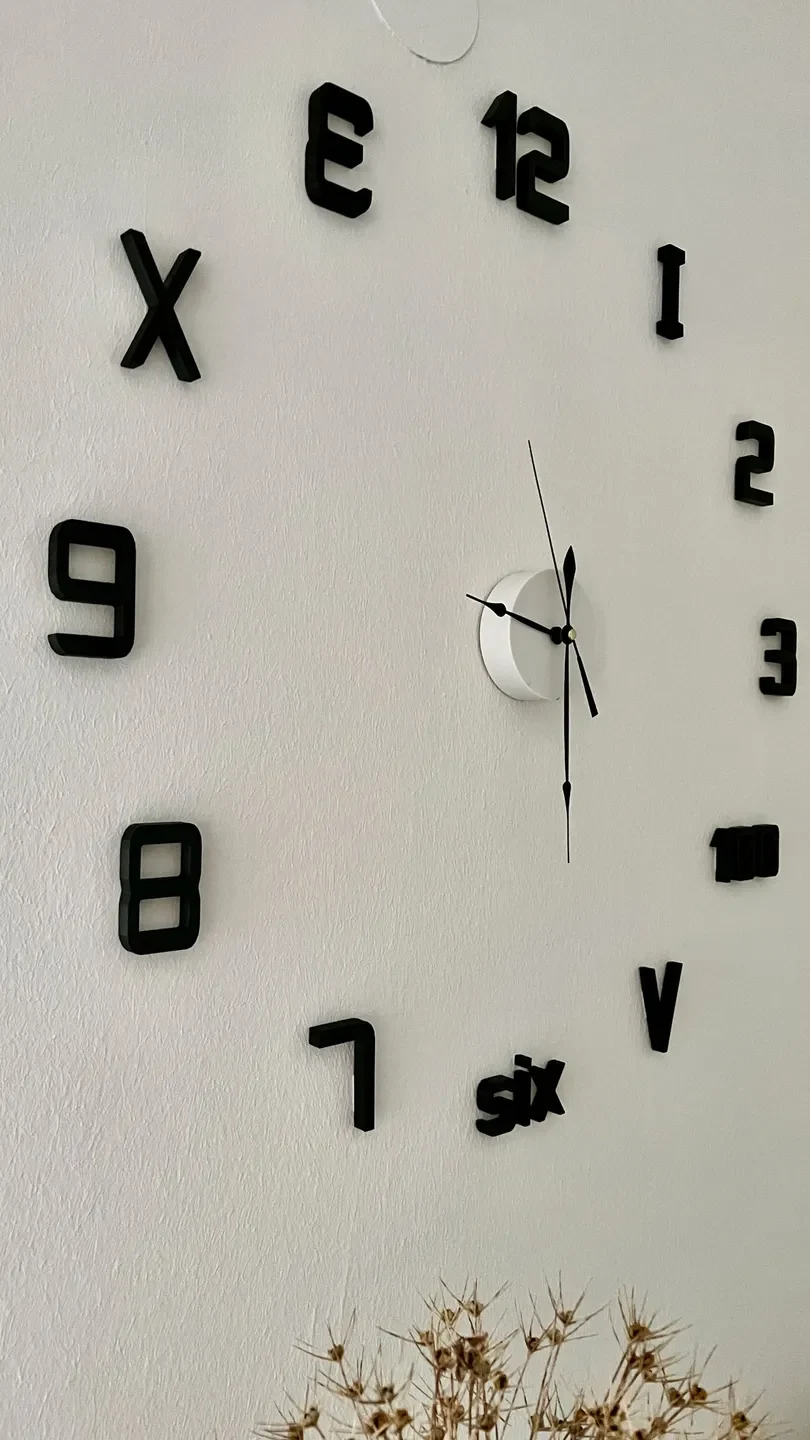

«Цифры» крепились к стене с помощью вырезанных по размеру клейких подушечек (например, Pattex). Маленький стальной гвоздь (около 25 мм) удерживает часы на стене.

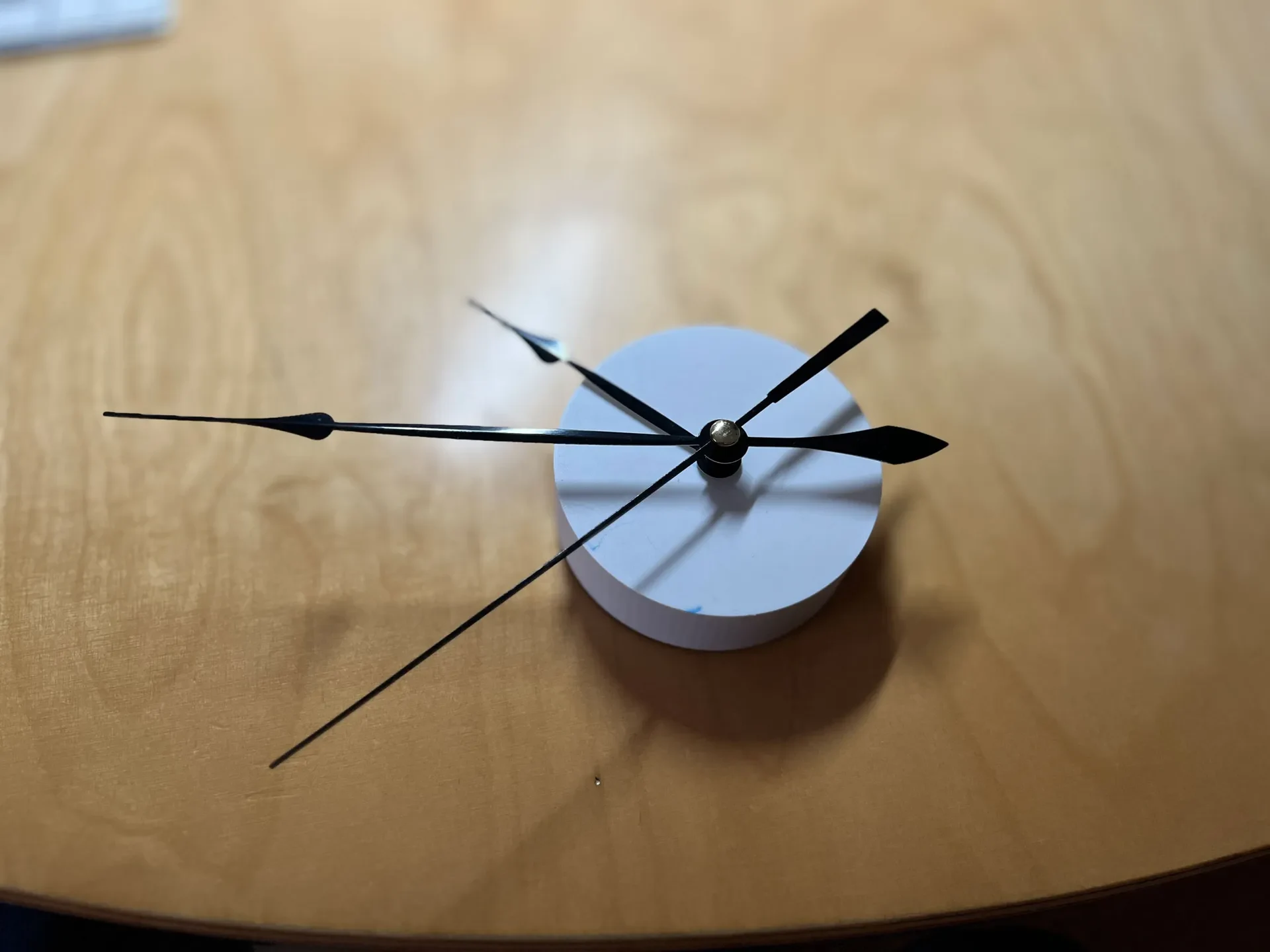

Редактировать (26 февраля 2026 г.): Часовая и минутная стрелки теперь заменены версиями, напечатанными самостоятельно: длина минутной стрелки составляет почти 190 мм (измеряется от оси), а длина часовой стрелки составляет ок. 110 мм. Минутная стрелка весит около 2 г, с этим может справиться мой UTS-700, но я уже не знаю, использую ли я версию с повышенным крутящим моментом. Я покрасил «противовесы» в белый цвет в Orcaslicer и напечатал их в два цвета с помощью Bambu P1S, что привело к лишь немного большему количеству отходов и времени при требуемых 6 слоях. Я обработал монтажные отверстия вручную, используя сверло HSS диаметром 3,5 мм и 5,5 мм. Белые противовесы больше не заметны перед белым корпусом часов с определенного расстояния просмотра. Конечно, вы также можете распечатать руки одним цветом, что в определенные моменты создаст приятные эффекты (например, уши Микки Мауса).
Он был напечатан на Bambu P1S с использованием PLA:
Жилье:
0,20 мм
3 стены
4 верхних и нижних слоя
15% заполнение (прямолинейное)
Опора (за счет «вешалки»)
Указатель:
2 цвета (белый, черный)
0,20 мм
2 стены
2 верхних нижних слоя
15% заполнение (прямолинейное)
нет поддержки
Ссылки:
OpenSCAD: https://openscad.org
Часовой механизм: https://www.uhrenwerkzeuge24.de/uhrwerke-135/grossuhrwerke/uts-700-dcf-premium-11-funkuhrwerk-komplett-set.php
WriteSCAD: https://www.thingiverse.com/thing:16193/files
Дело: https://www.thingiverse.com/thing:2762313
«Цифры» часов были созданы с помощью WriteSCAD, а корпус часового механизма взят из проекта Thingiverse «Большие настенные часы» (см. все ссылки ниже).
Для часового механизма я использовал УТС-700 (56 х 56 х 28 мм), рассчитанный на более крупные стрелки. Там указаны ст��елки до 120 мм, но я использовал более крупные (у меня минутная стрелка примерно 190 мм). Часы представляют собой часы DCF и автоматически синхронизируются на летнее время.
Для этого случая я использовал файл «CaseSmall.stl» и немного увеличил его (x: 101%, y: 101%, z: 105%).
Для «цифр» также использовались символы римских цифр, двоичной системы, двенадцатеричной системы (основание 12) и английского языка.
«Цифры» крепились к стене с помощью вырезанных по размеру клейких подушечек (например, фирмы Pattex). Маленький стальной гвоздь (около 25 мм) прикрепляет часы к стене.
Редактировать (26 февраля 2026 г.): Часовая и минутная стрелки были заменены версиями, напечатанными на 3D-принтере: длина минутной стрелки составляет чуть менее 190 мм (измеряется от оси), а часовая стрелка — около 110 мм. Минутная стрелка весит около 2 г, с чем мой UTS-700 все еще сп��авляется, хотя я не уверен, использую ли я версию с увеличенным крутящим моментом. Я покрасил «противовесы» в белый цвет в Orcaslicer и напечатал их в два цвета с помощью Bambu P1S, что при необходимых шести слоях привело лишь к немного большему количеству отходов и времени. Я вручную обработал монтажные отверстия, используя сверла HSS диаметром 3,5 мм и 5,5 мм. Белые противовесы становятся практически невидимыми на белом корпусе часов с определенного расстояния просмотра.
