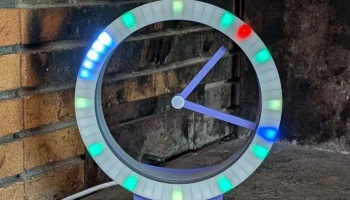

Полые светодиодные часы (ремикс на Shiura Hollow Clock 5)

ПРЕДСЛОВО

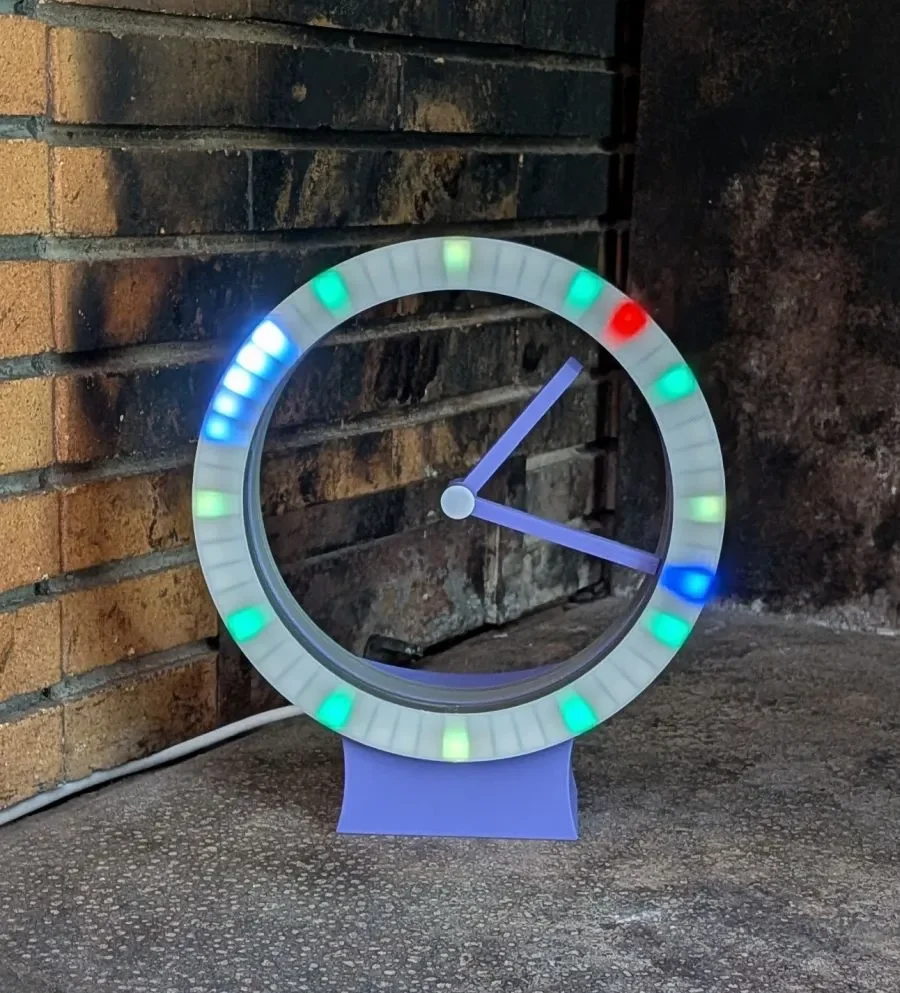

Этот ремикс объединяет полые часы Shiura 5 со светодиодным кольцом, что приводит к созданию «полых светодиодных часов».

Прежде всего, обратите внимание, что монтаж немного сложнее, чем оригинальная конструкция (и требует некоторых знаний в области электроники).

Само программное обеспечение требует небольшой настройки.

Так что это не проект «подключи и работай».

СТРОИТЕЛЬСТВО ЧАСОВ

Детали, модифицированные для этой цели, — это коробка ротора и основание. Добавляет новую деталь «Светодиодное кольцо».*

Все остальные детали имеют оригинальный дизайн.

Именование:

+ детали с названием HCL соответствуют новому дизайну

+ HC5 соответствуют оригинальным часам

+ _OPT — необязательные части

+ _SUP указывает части, которые нуждаются в поддержке (дерева)

В архиве Приложение.zip содержится инструкция по сборке часов (изображения и схемы подключения).

Светодиодная кольцевая часть печ��тается в два цвета со заменой нити либо на 4-м слое, либо на 6-м слое (до начала слоя), исходя из высоты слоя 0,2 мм.

При изменении на слое 4 разделения становятся прозрачными, но при изменении на слое 6 это уже не так (см. разницу на рисунке 15).

Для первых 6 слоев я использую PLA холодного белого цвета Esun (толщиной 0,6 мм), который достаточно полупрозрачен.

Обратите внимание, что тот же двухцветный процесс в конечном итоге може�� быть использован для стрелок часов.

Часы сделаны в основном для чипсета ESP32-C3-mini или plus, или, в конечном итоге, для ESP32-S3-zero (но на этом у меня были большие проблемы с Wi-Fi и нагревом)

Поскольку монтаж ESP на платах шагового драйвера различается, для C3, C6 и S3 предусмотрены разные основания.

Задняя часть основания модифицирована для установки (опционально) мини-платы RTC. Тот, у которого есть суффикс -ant, имеет дополнительное отверстие на случай использования внешней антенны (ESP32-C3-plus).

Подключение кабелей для C3 mini и plus, а также S3 и XIAO C6 показано в файле HLC--cnx.jpg.

Светодиодная лента состоит из 4 сваренных между собой сегментов, в результате чего получается круг диаметром около 157 мм (полного светодиодного круга такого диаметра не нашел)

Чтобы получить точный круг, можно распечатать модель c157.pdf (уб��дитесь, что принтер не масштабирует ее) и зафиксировать на ней сегменты скотчем (см. рисунок 00).

Я выполнил 3 соединения между каждой парой сегментов, используя «ноги» резисторов. Свариваются только 3 пары сегментов. Последний — сторона DOUT — остается открытым, а разъемы на концевой стороне изолируются во избежание короткого замыкания с «входным» сегментом (см. рисунок 01).

Разъемы входной стороны (DIN) приварены кабелями к ESP. Эти кабели прокладываются внутри основания через ножки коробки ротора перед приваркой к ESP (см. рисунки 02-05).

Кольцо светодиода крепится к корпусу ротора путем сильного нажатия на часть кольца светодиода.

Подключение ESP и шагового двигателя производится по той же методике, что и в оригинальной модели. Но есть дополнительные кабели для свето��иодной ленты и, возможно, для платы RTC, если вы планируете ее использовать.

Питание для светодиода/RTC в основном берется с платы шагового двигателя (см. рисунки 06 и 07), за исключением RTC, который получает 3,3 В от ESP.

Кабели должны быть максимально короткими, чтобы их можно было (более или менее) легко разместить в основании (кабели шагового двигателя также можно укоротить; см. рисунок 09).

Обратите внимание, что модуль RTC бесполезен, когда часы подключены к Интернету (просто ускорьте процесс инициализации).

Но это очень полезно, когда часы работают в автономном режиме (без доступа в Интернет), поскольку часы начинают тикать сразу, а не ждут синхронизации времени пользователем через веб-страницы.

При закрытии коробки следует соблюдать осторожность, чтобы избежать помех между кабелями и механизмом.

Светодиодное кольцо и РТК куплено на Али, искал:

— «Светодиодное кольцо 60 светодиодов» (внимание: кольцо 158 мм состоит из 4 частей — только кольца 172 мм состоят из одной части, но
