Настенные часы 8 дюймов
Я распечатал детали на Prusa MK4 (перед обновлением до MK4S).
Циферблат просто помещается на печатную платформу и печатается одной частью. Изменение цвета необходимо, чтобы сделать цифры и отметки заметными.
Лицевая панель и гайка не помещаются на печатную платформу MK4, и их необходимо распечатать каждую из двух частей. Их необходимо соединить выравнивающими булавками, а затем склеить. Обязательно склеивайте гайки так, чтобы резьба совпадала, а также не допускайте попадания чрезмерного количества клея на резьбу в месте соединения. Верхняя половина лицевой панели имеет сзади отверстия для крепежных винтов.
Использование стеклянного кристалла не является обязательным. При сборке мне пришлось согнуть стрелки часов так, чтобы они примерно соответствовали внутреннему контуру кристалла, чтобы они не задевали кристалл, циферблат или друг друга. В комплект также входит проставочный файл размером 0,060 дюйма (1,5 мм). Внутренний диаметр необходимо будет увеличить за счет отрицательного объема, чтобы он соответствовал стеклянному кристаллу, который у вас получился. Я не пробовал это, но это может быть эффективным средством увеличения доступного пространства для часовой и минутной стрелок или, если вы хотите также использовать секундную стрелку.
При сборке стеклянный кристалл сначала вставляется в безель проставкой сверху (если она используется) или циферблатом сверху, а гайка сжимает детали между собой. Замысел дизайна заключался в том, чтобы проставка или циферблат касалась края стеклянного кристалла, прижимая его к безелю, чтобы предотвратить движение кристалла. Не перетягивайте гайку, чтобы не повредить ее.

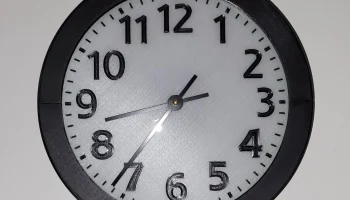

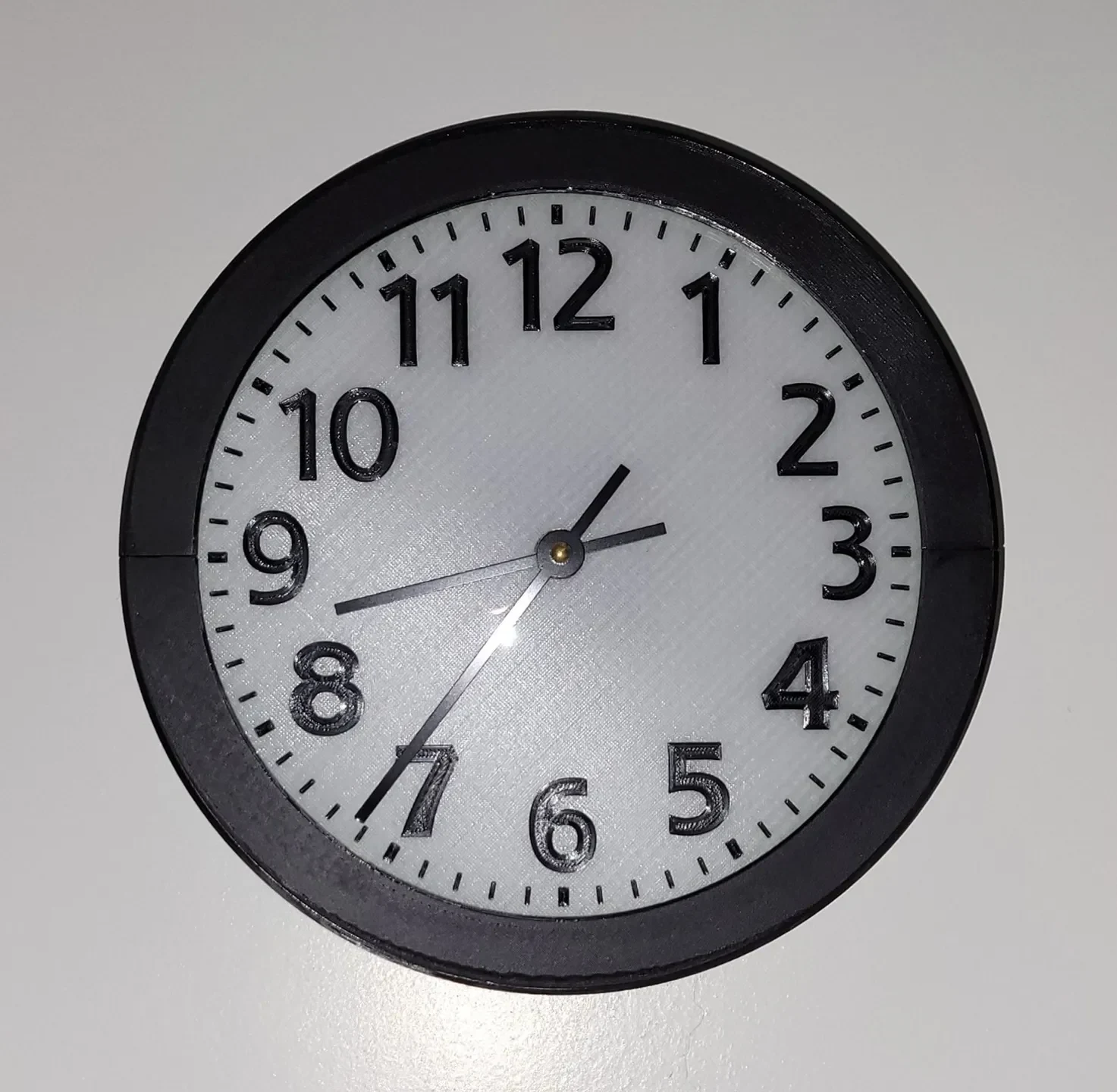

Вариант крепления: Часы на фотографиях были напечатаны с полупрозрачным циферблатом и подвешивались перед ночником высоко на стене. Это позволяло легко увидеть часы в темноте, а также обеспечивало ночник. Не в каждом доме есть розетка наверху, но если да, то это может быть вариантом.
Используемые параметры печати:
Циферблат, безель, гайка
Предустановка MK4: качество 0,15 мм
Материал: PLA или PETG.
Заполнение: 15% гироид
Высота слоя: 0,15 мм
Периметры: 4
Поддерживает (циферблат): нет
Опоры (лицевая панель): нанесите краску на опоры в верхней части отверстий для штифтов.
Опоры (гайка): то же, что и лицевая панель, также нанесите краску на опоры на нижней сто��оне выступов для большого пальца.
Булавки
Предустановка MK4: детализация 0,1 мм.
Материал: PLA или PETG.
Заполнение: 100%
Высота слоя: 0,1 мм
Периметры: 4
Поддерживает: Нет
Ссылки на часовой кристалл и механизм, которые я использовал:
www.ebay.com/itm/375458909890
