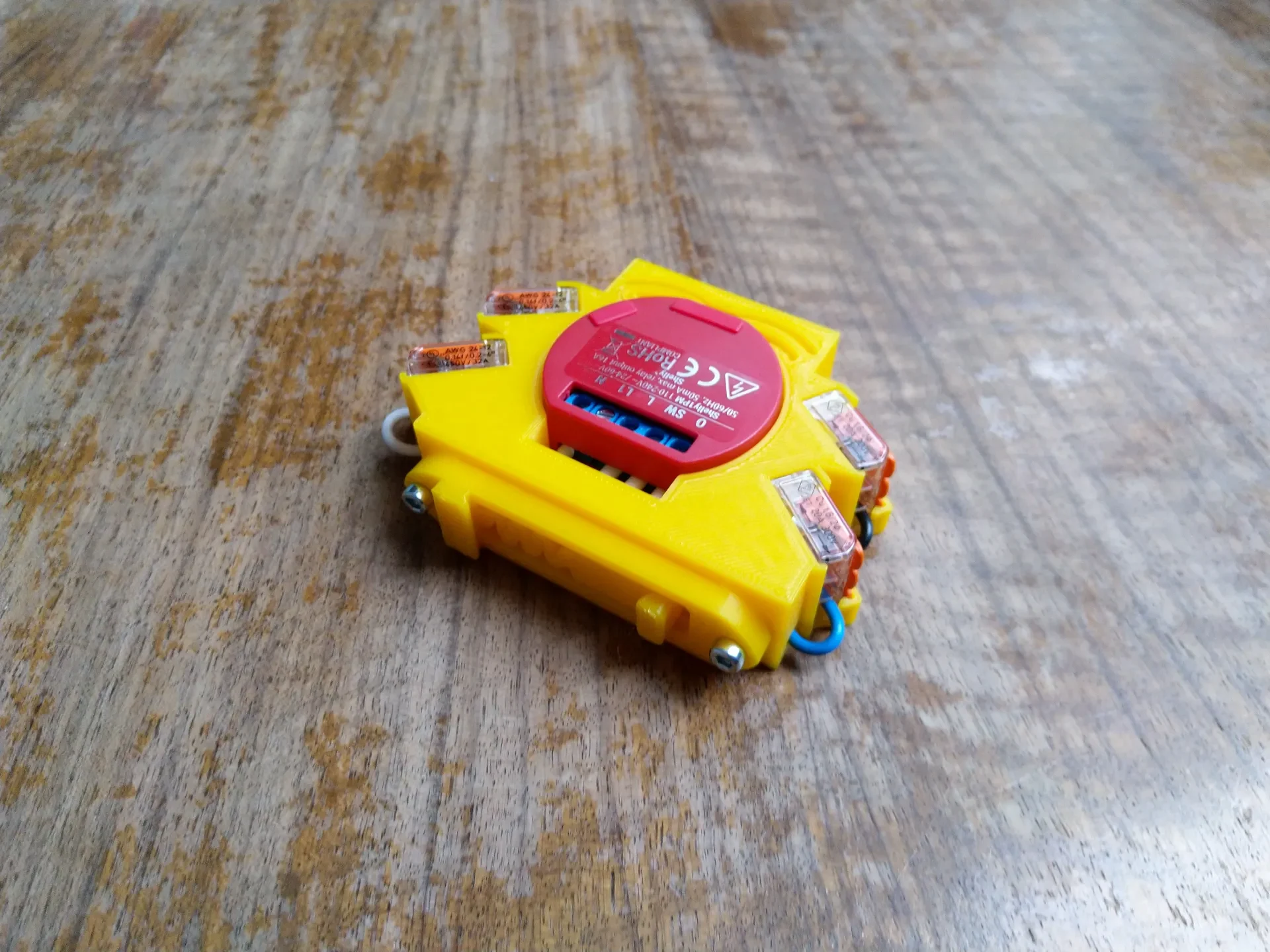

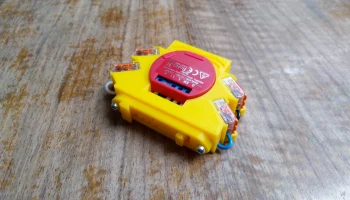

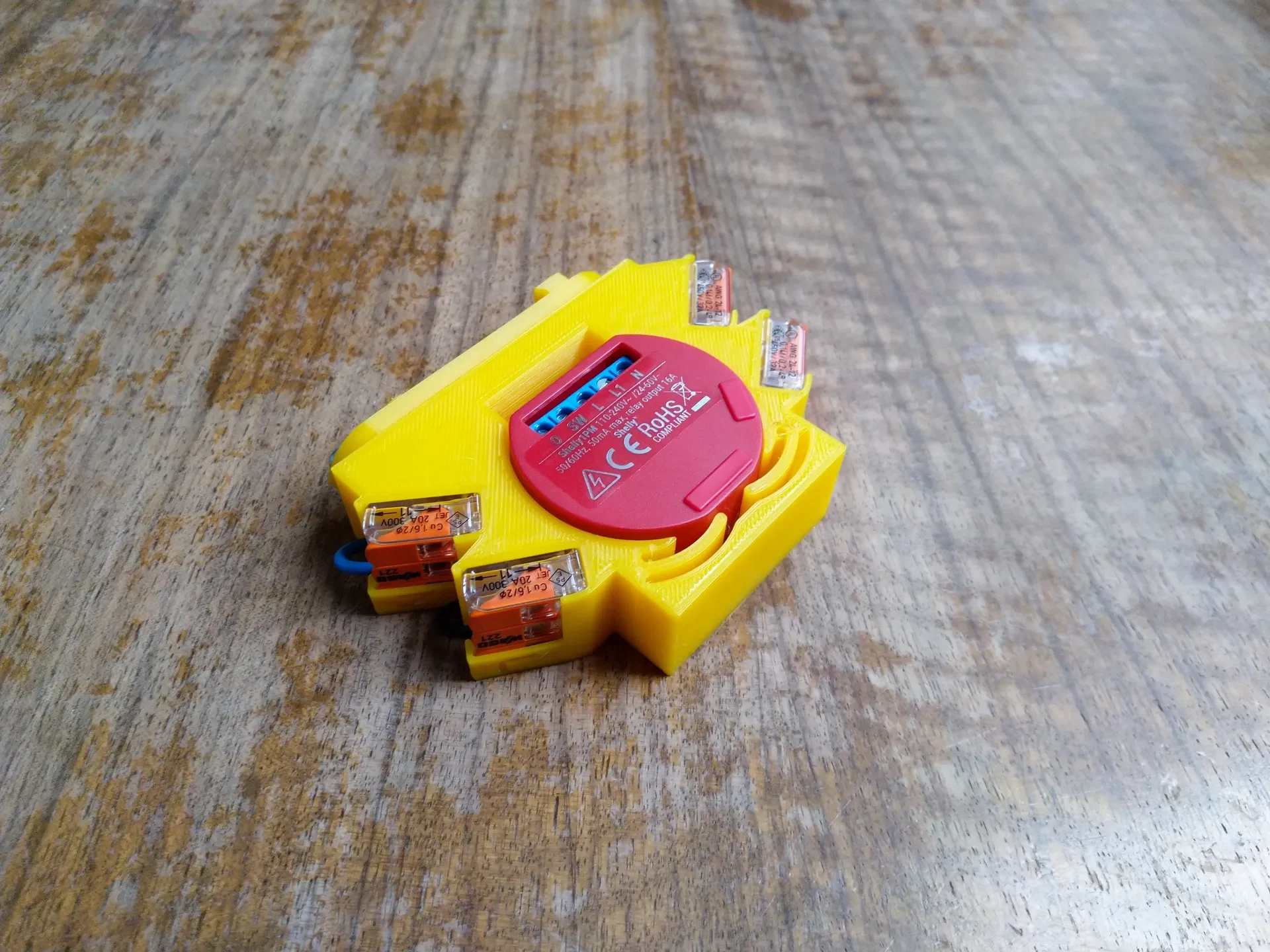

Крепление Shelly 1PM на DIN-рейку для Wago 221........

Я переделал великолепный дизайн Марка Нойхауса, чтобы он соответствовал Shelly 1PM.

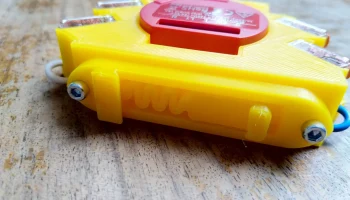

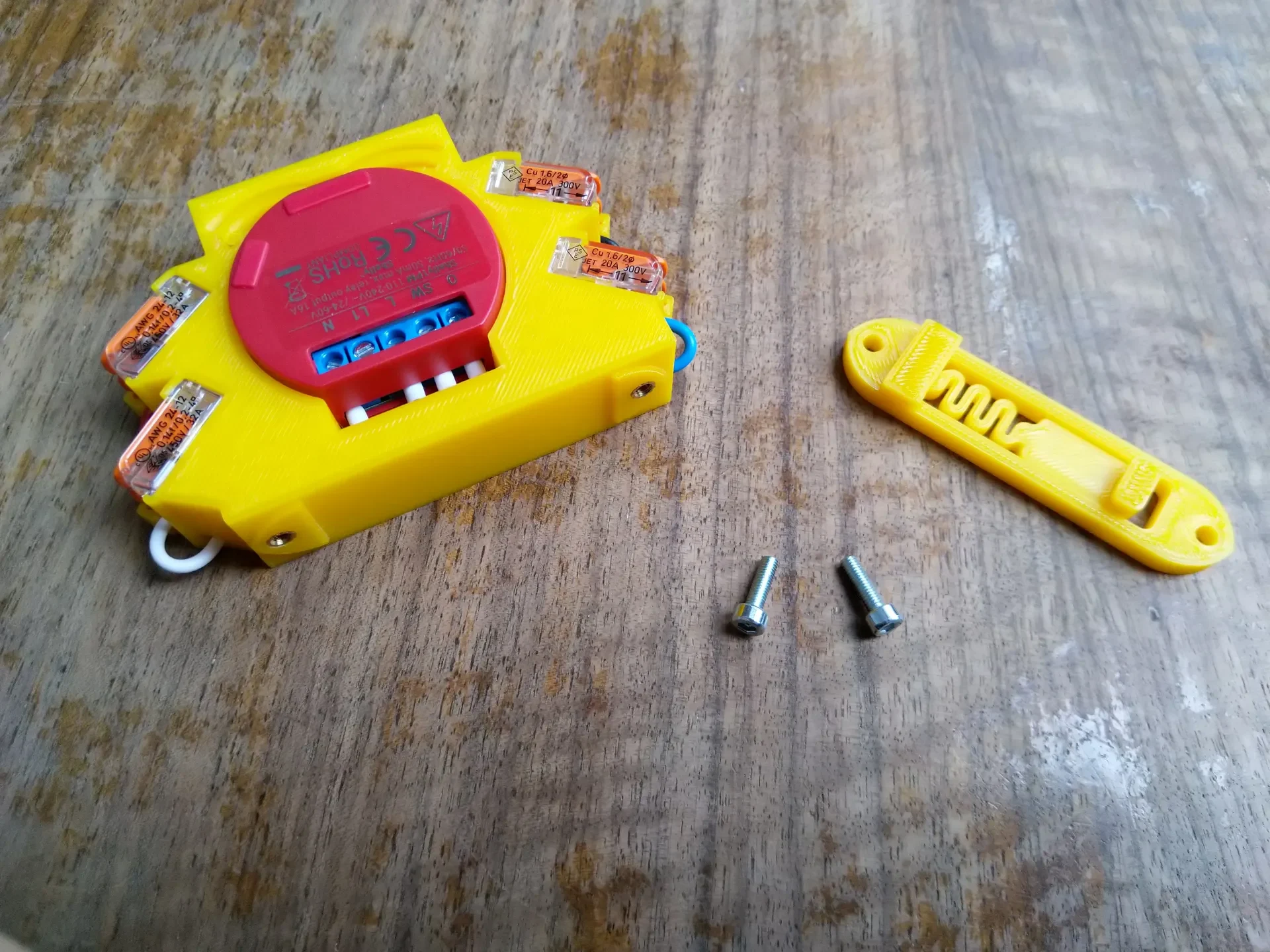

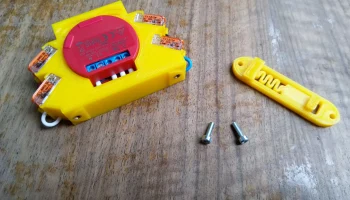

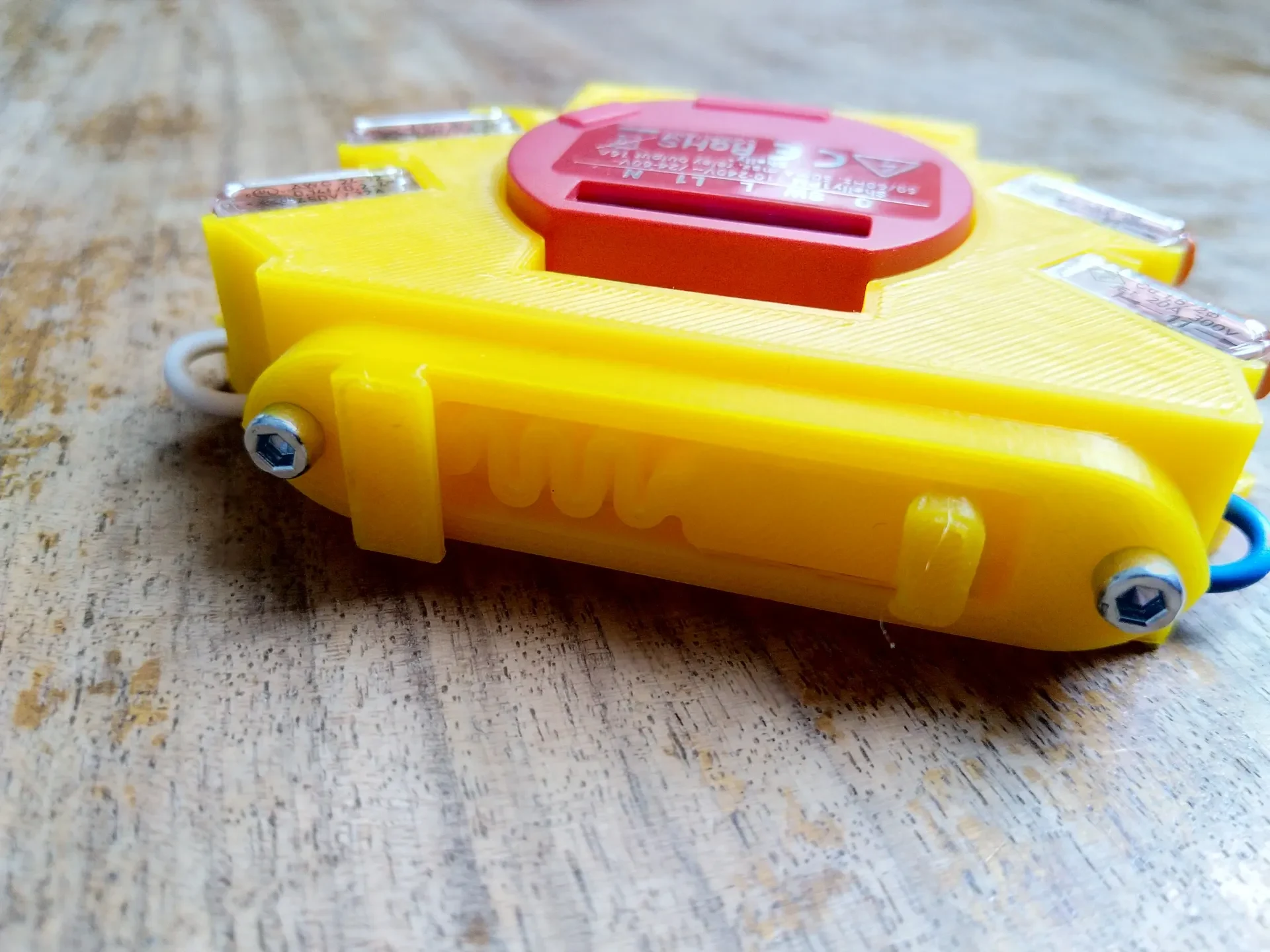

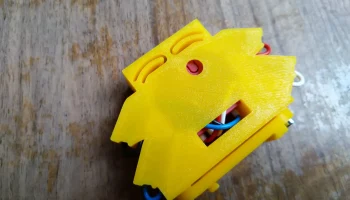

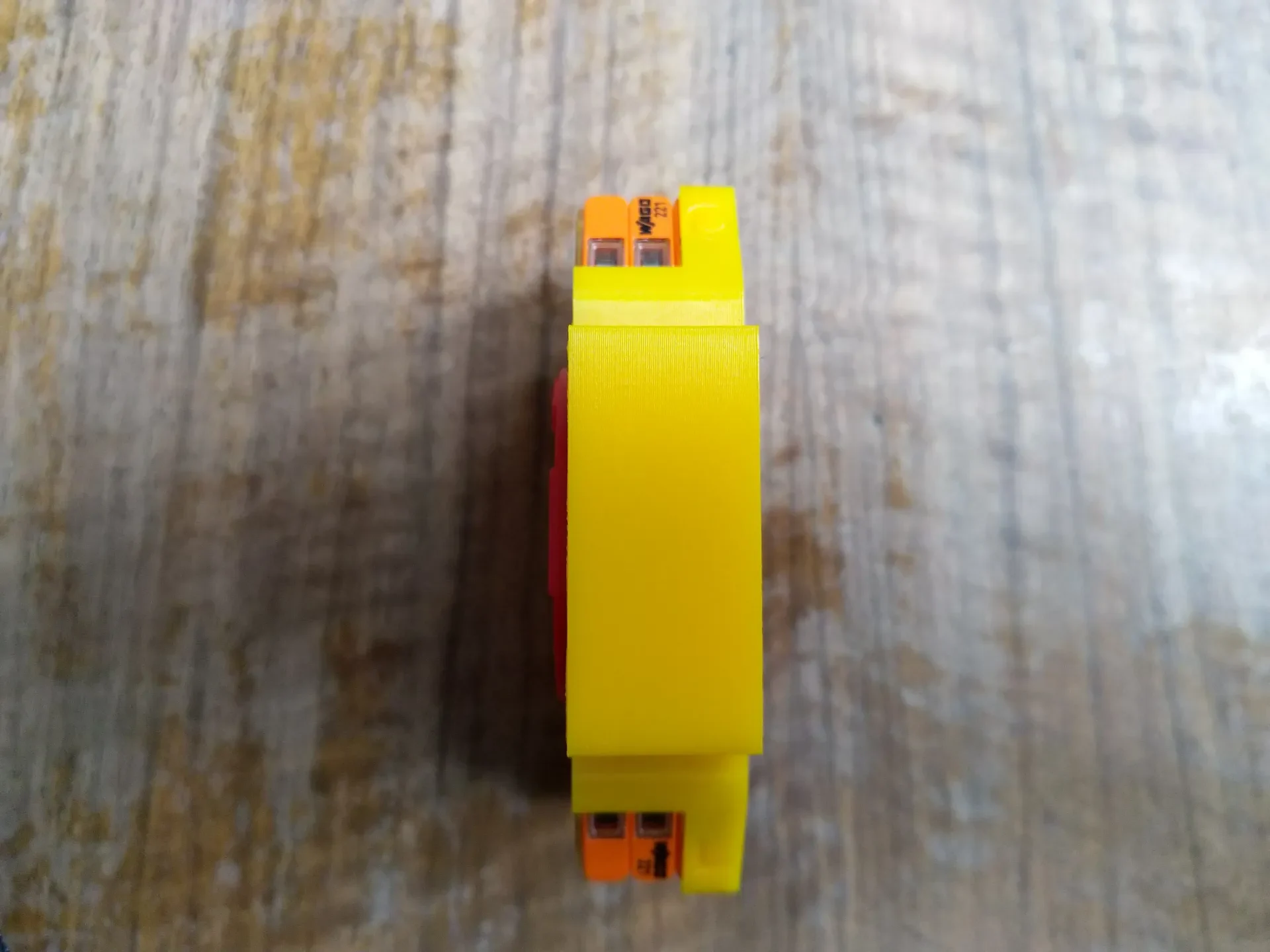

Однако мне не понравилось решение с креплением DIN, и я заменил его на подпружиненный адаптер DIN от Vorondesign, который можно распечатать на месте (https://github.com/VoronDesign).

Вам понадобится:

1x Шелли 13:00
4x Wago 221, 3-кабельная версия
2x термовставка M3 (длинная или короткая не имеет значения)
2 винта с головкой M3x10
4 изолированных терминатора провода (используйте их)

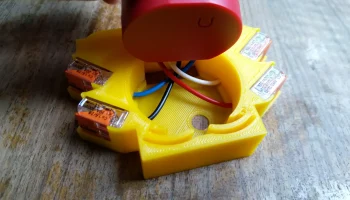

Гибкая проволока длиной 30 см.

Перейдите на https://www.printables.com/de/model/284123-shelly-din-mount-with-wago-221-terminals.

Инструкция там очень подробная.

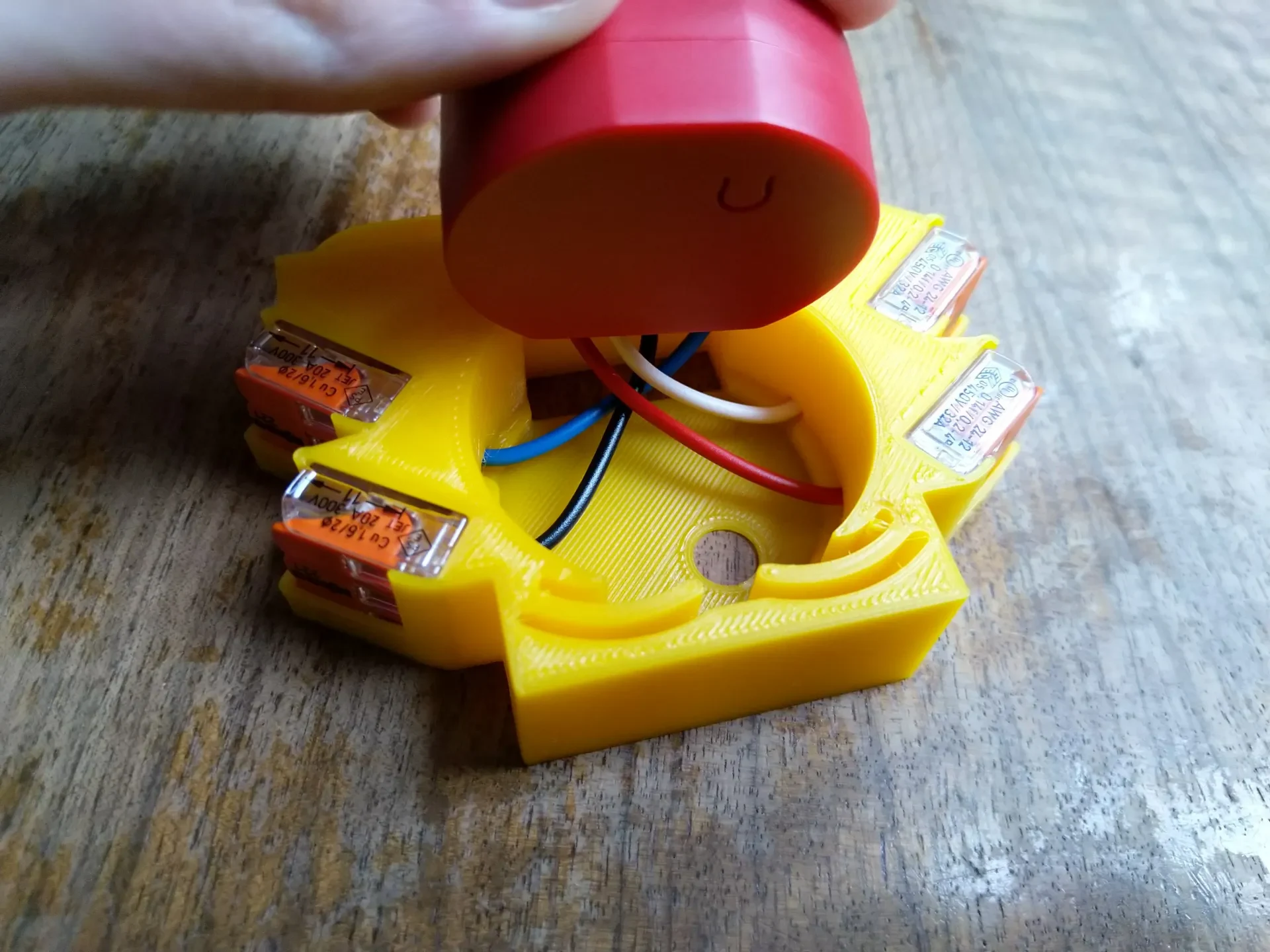

Шелли не будет находиться на одном уровне с держателем и будет выступать наружу примерно на 2 мм. Также нет достаточной защиты от прикосновения.

Напечатано из АБС-пластика, заполнение 15 %, 3 периметра, 3 нижних/верхних слоя.

Обратите внимание, что вы, вероятно, имеете дело с сетевым напряжением — будьте осторожны.
